Ersatzteile für Wamsler W1 Kaminofen

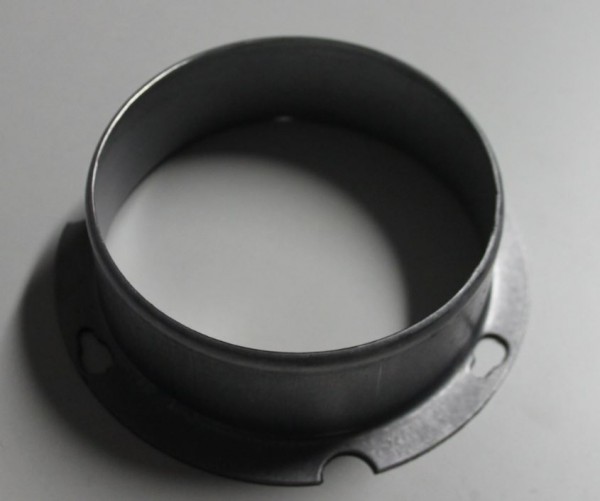

Original Abgasstutzen für den Küchenherd Wamsler W1-40

Wamsler W1-40 Abgasstutzen Eckdaten:

• Abluftstutzen, Stutzen
• Durchmesser 120 mm

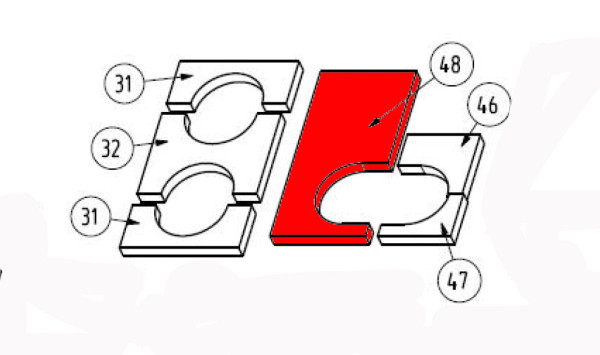

Original Abschirmung hinten links für den Küchenherd Wamsler W1-40

Wamsler W1-40 Abschirmung hinten links Eckdaten:

• Isolierstein, Schutzstein
• Position 48 in der Explosionszeichnung

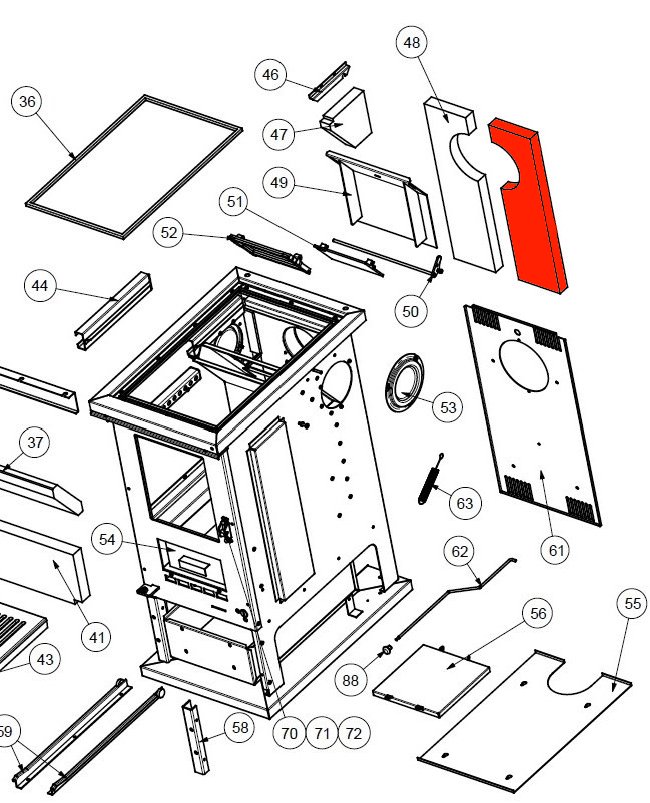

Original Abschirmung hinten rechts für den Küchenherd Wamsler W1-40

Wamsler W1-40 Abschirmung hinten rechts Eckdaten:

• Isolierstein, Schutzstein
• Position 48 in der Explosionszeichnung

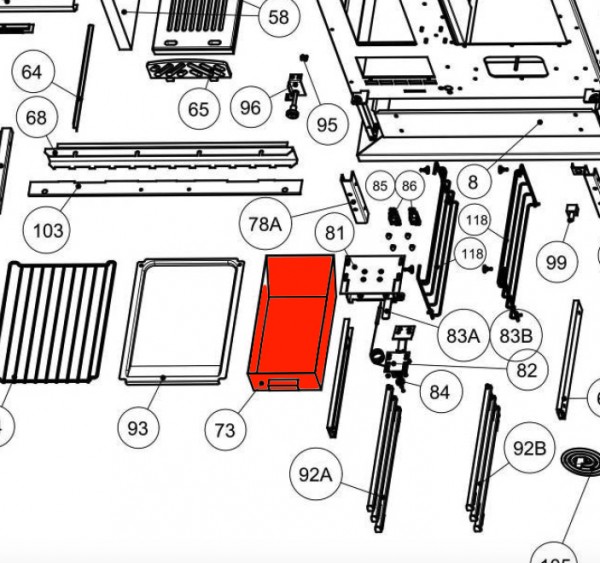

Original Aschekasten für den Festbrennstoffherd Wamsler W1-40

Wamsler W1-40 Aschekasten Eckdaten:

• Aschelade, Auffangbehälter
• Maße (B/L/H) 97 mm x 400 mm x 85 mm
• Material Metall
• geschweißt
• Position 54 in der Explosionszeichnung

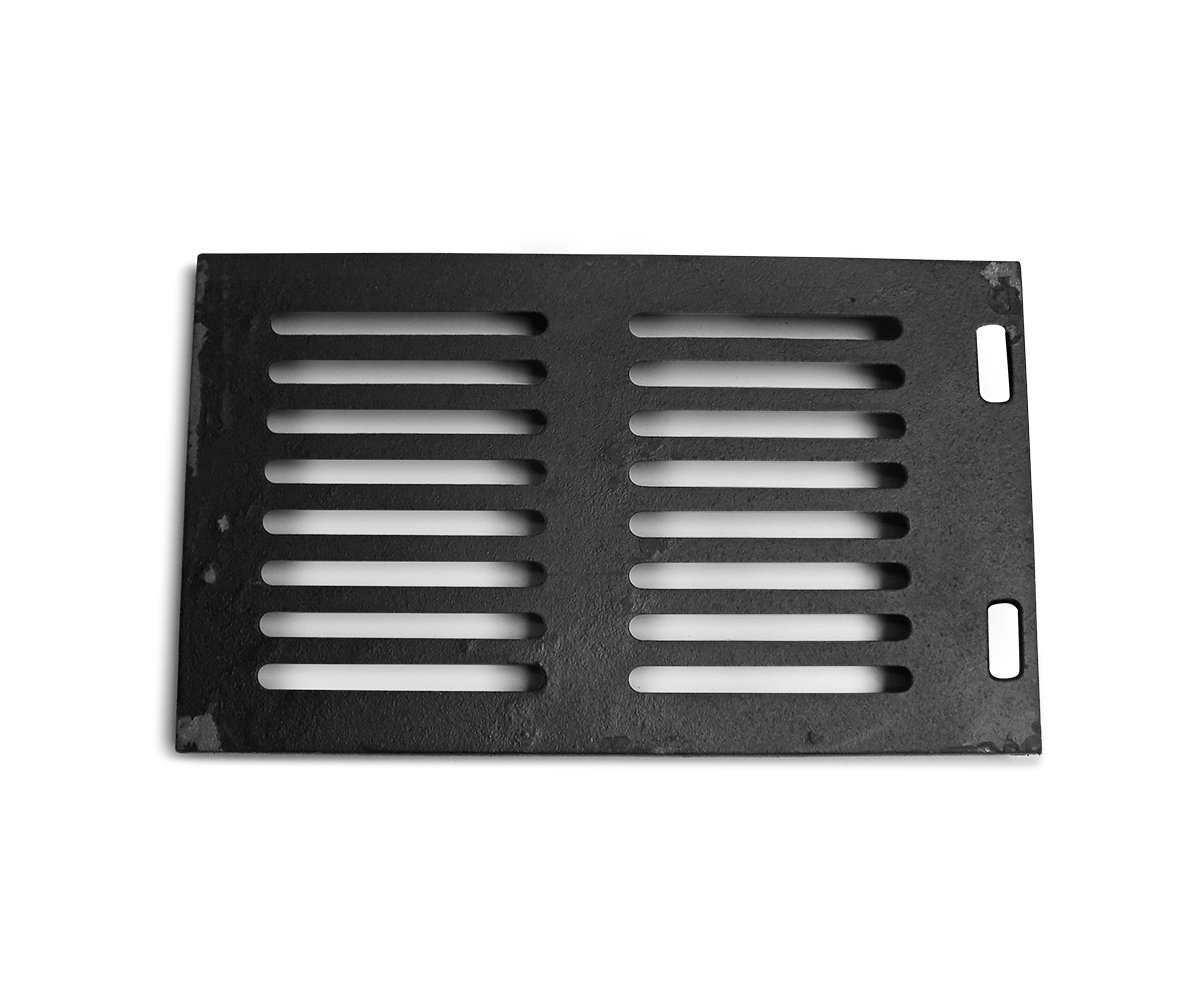

Original Ascherost für den Festbrennstoffherd Wamsler W1-40

Wamsler W1-40 Ascherost Eckdaten:

• Gussrost, Feuerraumrost
• Maße (B/L/H) 365 mm x 215 mm x 30 mm
• Material Guss
• Farbe schwarz

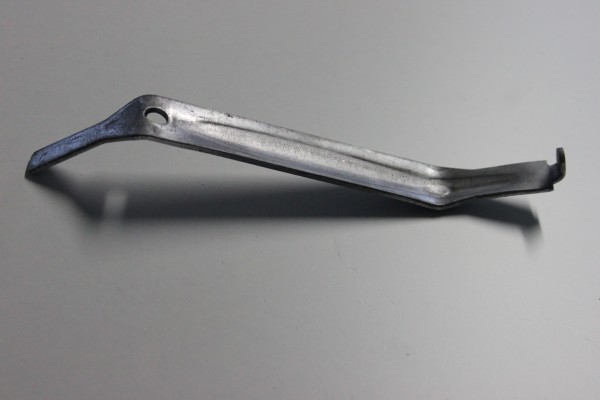

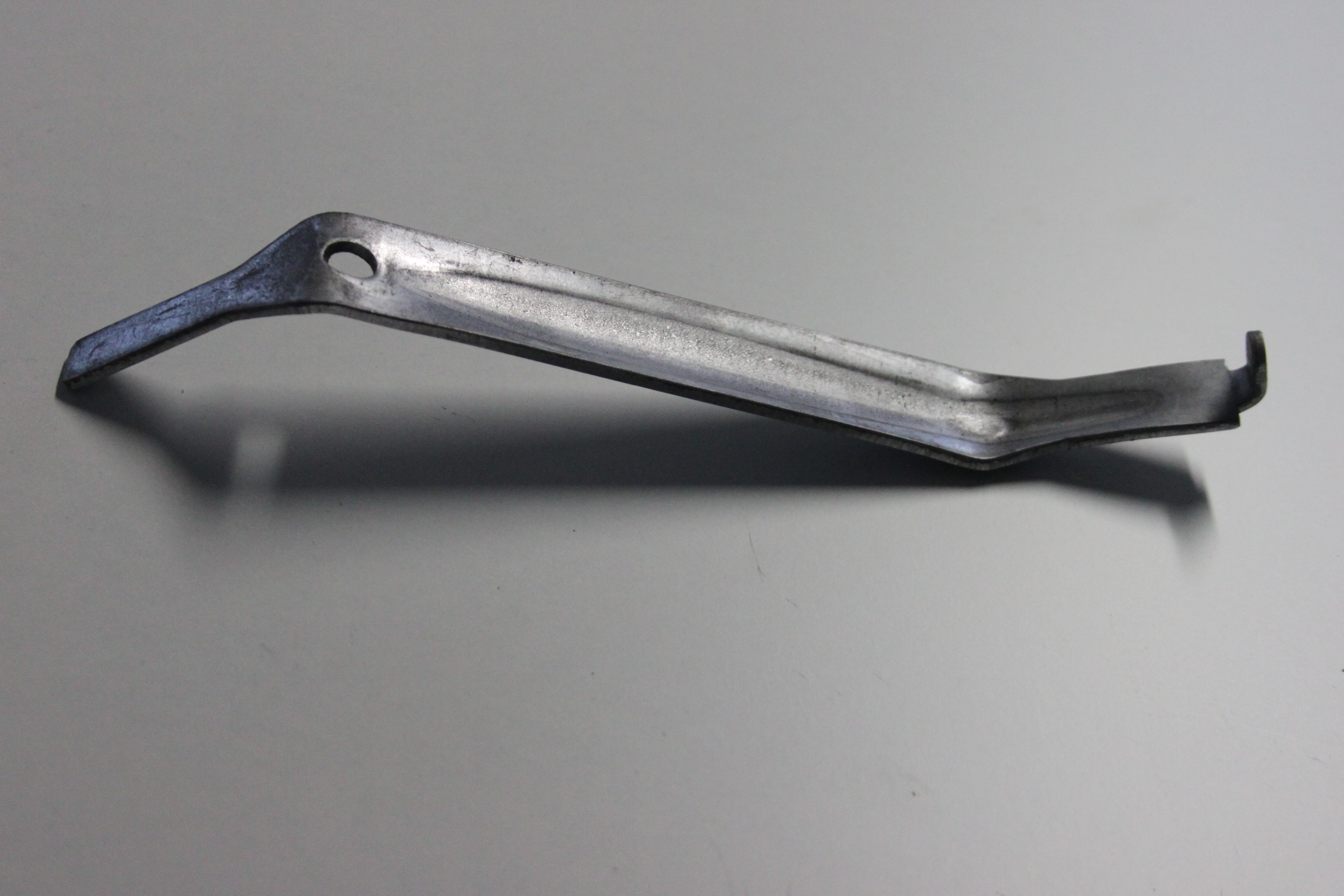

Original Deckelheber für den Küchenherd Wamsler W1-40

Wamsler W1-40 Deckelheber Eckdaten:

• Deckelhaken, Hebehaken
• Maße (L/H) 205 mm x 3 mm
• vernickelt
• Position 114 in der Explosionszeichnung

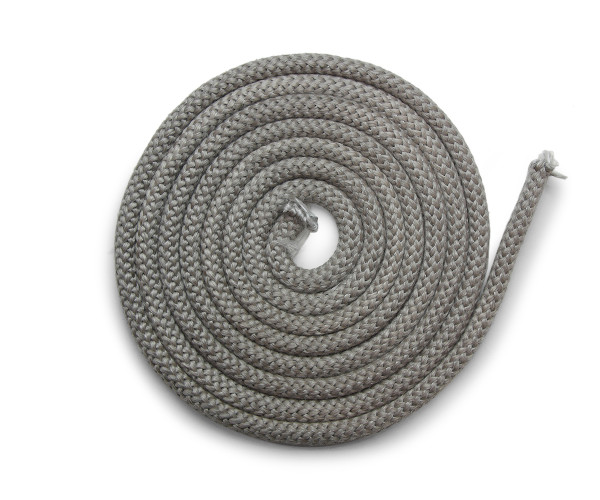

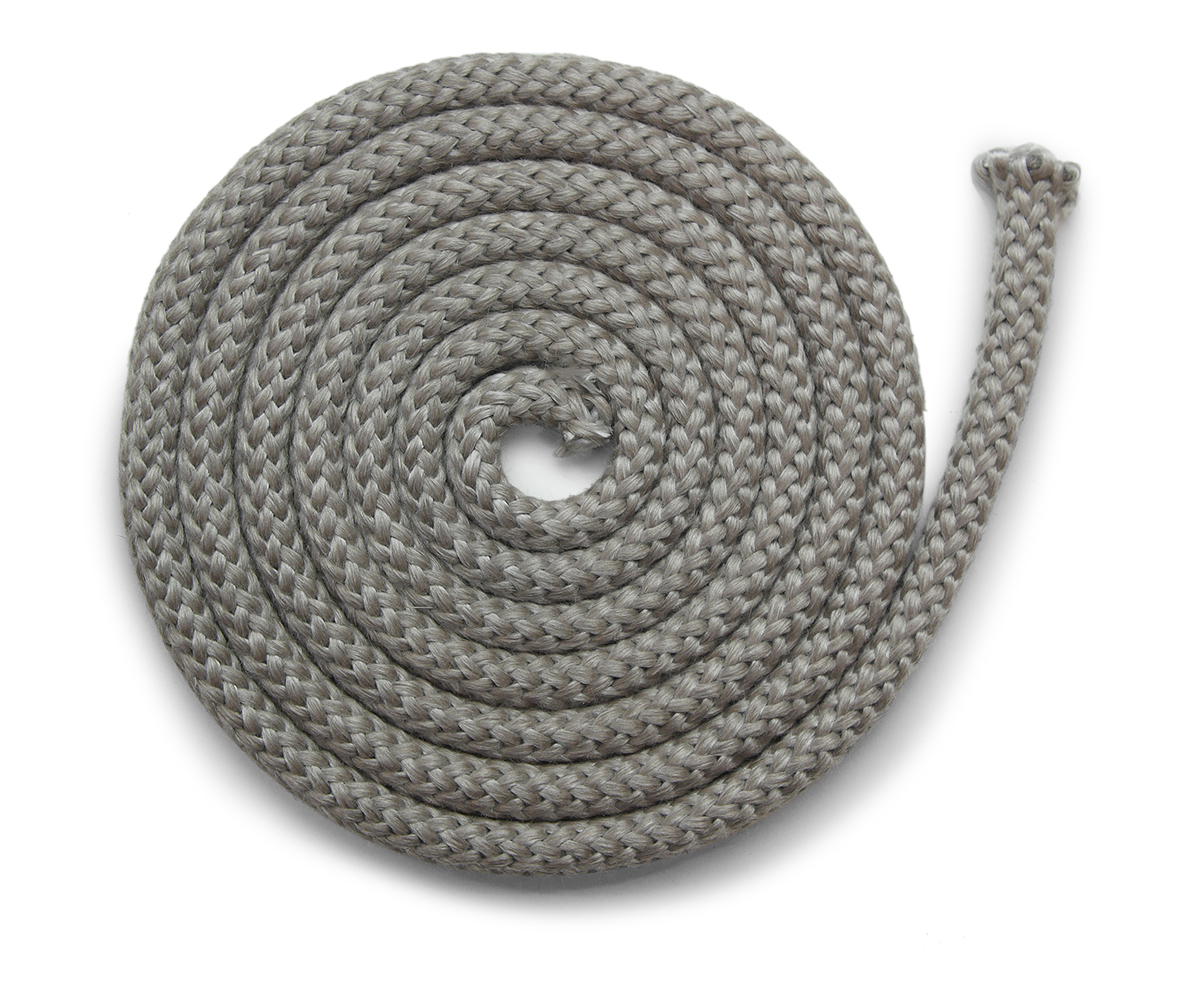

Dichtung für Herdrahmen für den Küchenherd Wamsler W1-40

Wamsler W1-40 Dichtung für Herdrahmen Eckdaten:

• Dichtungsband, Dichtungsschnur
• Kordeldichtung
• Länge 2,00 m
• Durchmesser 12 mm

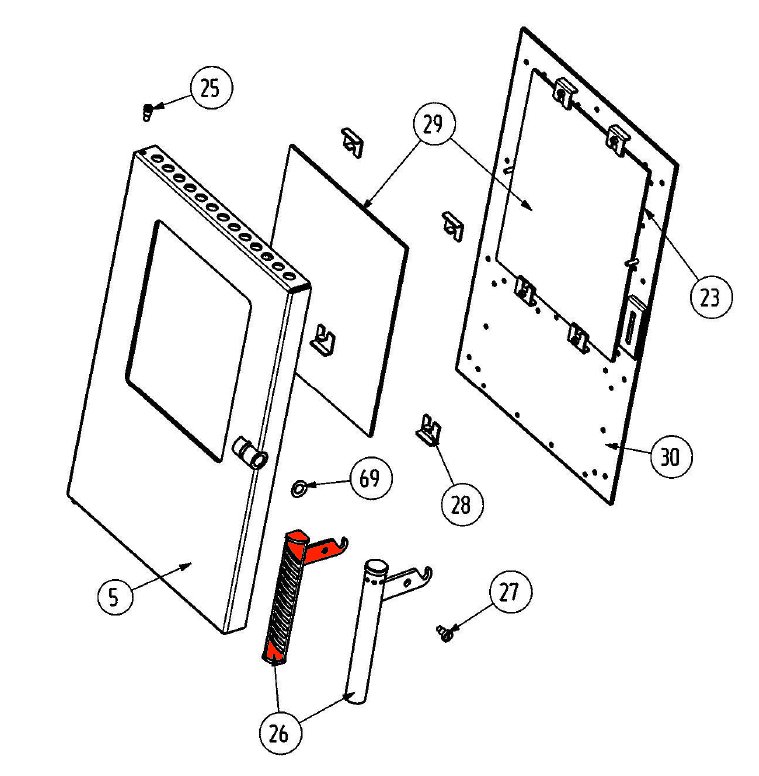

Original Türgriff für den Küchenherd Wamsler W1-40

• passend für Geräte mit gebogenem Türgriff
• passend für Geräte mit Beschlägen in "Trend"

Wamsler W1-40 Türgriff Eckdaten:

• Griff, Türklinke
• Material Edelstahl
• Position 26 in der Explosionszeichnung

Original Schraube für den Küchenherd Wamsler W1-40

• passend für Geräte mit gebogenem Türgriff
• passend für Geräte mit Beschlägen in "Trend"

Wamsler W1-40 Schraube Eckdaten:

• Befestigungsschraube, Gewindestift
• Material Metall
• Position 27 in der Explosionszeichnung

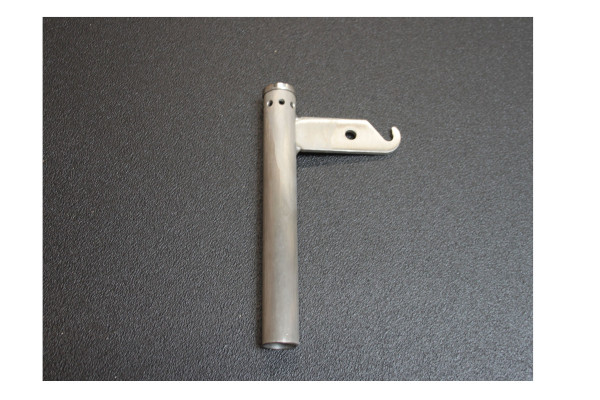

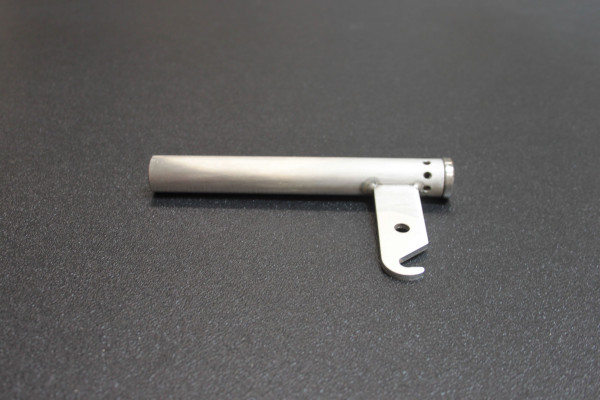

Original Türgriff für Feuerraum rund für den Küchenherd Wamsler W1-40

• passend für Geräte mit rundem Türgriff
• passend für Geräte mit Beschlägen in "Style"

Wamsler W1-40 Türgriff für Feuerraum Eckdaten:

• Griff, Türklinke
• Durchmesser 20 mm
• Grifflänge 175 mm
• Material Edelstahl

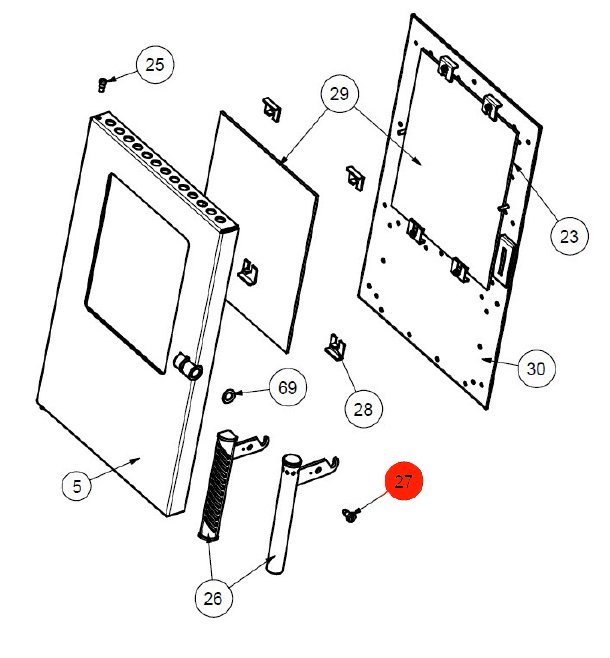

Original Schraube für Feuerraum Türgriff rund für den Küchenherd Wamsler W1-40

• passend für Geräte mit rundem Türgriff Herdstange
• passend für Geräte mit Griffstange in "Style"

Wamsler W1-40 Schraube für Feuerraum Türgriff Eckdaten:

• Befestigungsschraube, Gewindestift
• Material Metall
• Position 27 in der Explosionszeichnung

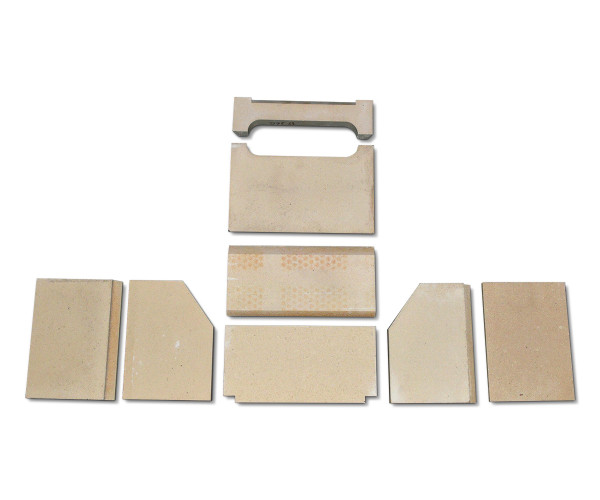

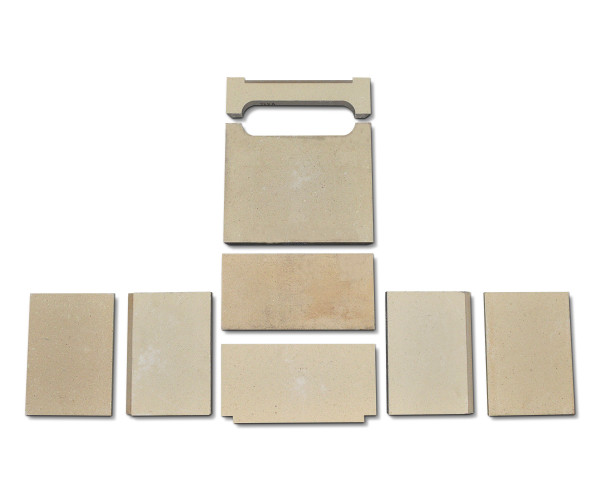

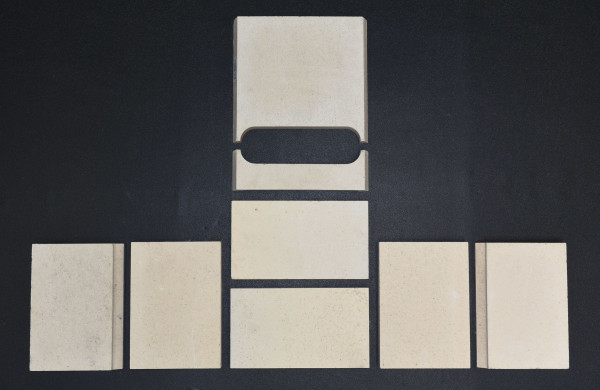

Original Feuerraumauskleidung für den Küchenherd Wamsler W1-40

• 8-teiliges Set

Wamsler W1-40 Feuerraumauskleidung Eckdaten:

• Material Schamotte
• Seitenstein links hinten (115/184 x 155/257 x 30 mm) , Seitenstein rechts hinten (115/184 x 155/257 x 30 mm)
• Seitenstein links vorne (165/184 x 255 x 30 mm) , Seitenstein rechts vorne (165/184 x 255 x 30 mm)
• Rückwandstein unten (160 x 320 x 32 mm) , Rückwandstein oben (320 x 155 x 30 mm)
• Zugumlenkung hinten (320 x 208 x 32 mm) , Zugumlenkung vorne (320 x 85 x 32 mm)

• Positionen 33, 34, 37, 39, 2 x 39,  2 x 40, 41 in der Explosionszeichnung

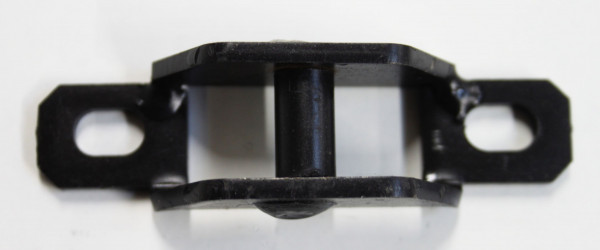

Original Verriegelung für Feuerraumtür Verriegelung für den Kaminofen Wamsler W1-40

• passend für 8kW ab Baujahr 2013

Wamsler W1-40 Verriegelung für Feuerraumtür Verriegelung Eckdaten:

• Verschluss, Sperrvorrichtung
• Maße (B/L/H) 20 mm x 75 mm x 3 mm
• Material Guss
• Farbe schwarz
• geschweißt

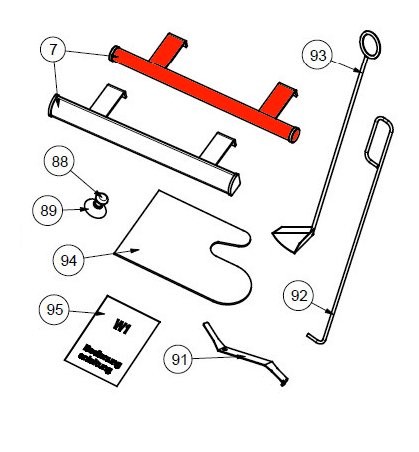

Original Herdstange für den Küchenherd Wamsler W1-40

• passend für Geräte mit runder Herdstange
• passend für Geräte mit Griffstange in "Style"

Wamsler W1-40 Herdstange Eckdaten:

• Handtuchstange, Griffstange
• Position 7 in der Explosionszeichnung

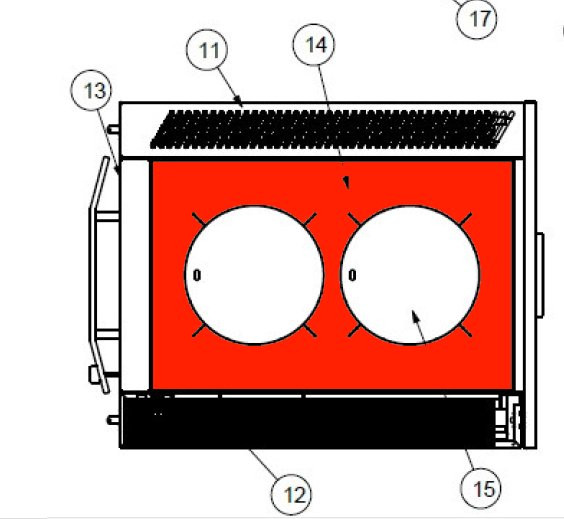

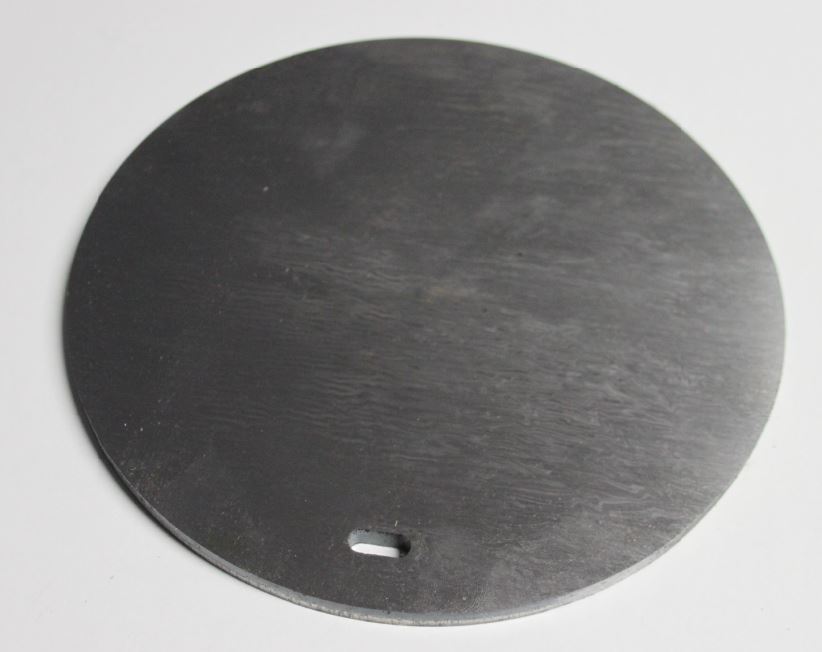

Original Kochlochdeckel links A für den Küchenherd Wamsler W1-40

• Es gibt verschiedene Ausführungen dieses Artikels. Bitte orientieren Sie sich an dem Material Ihres vorhandenen Kochlochdeckels. (Stahl oder Ceran)

Wamsler W1-40 Kochlochdeckel links Eckdaten:

• Kochloch Platte, Feuerloch Abdeckung
• Maße (B/L/H) 200 mm x 200 mm x 8 mm
• Durchmesser 200 mm
• Stärke 8 mm
• Material Stahl
• Form rund
• Position 15 in der Explosionszeichnung

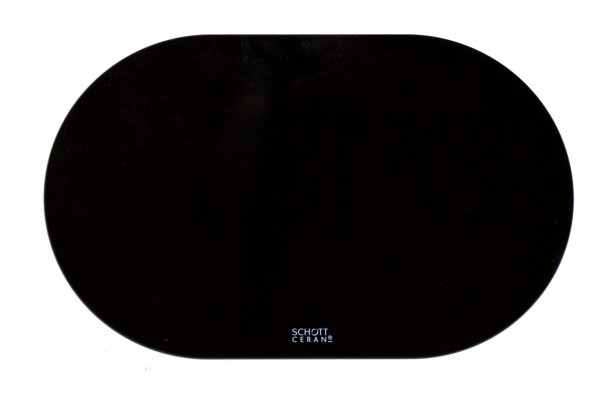

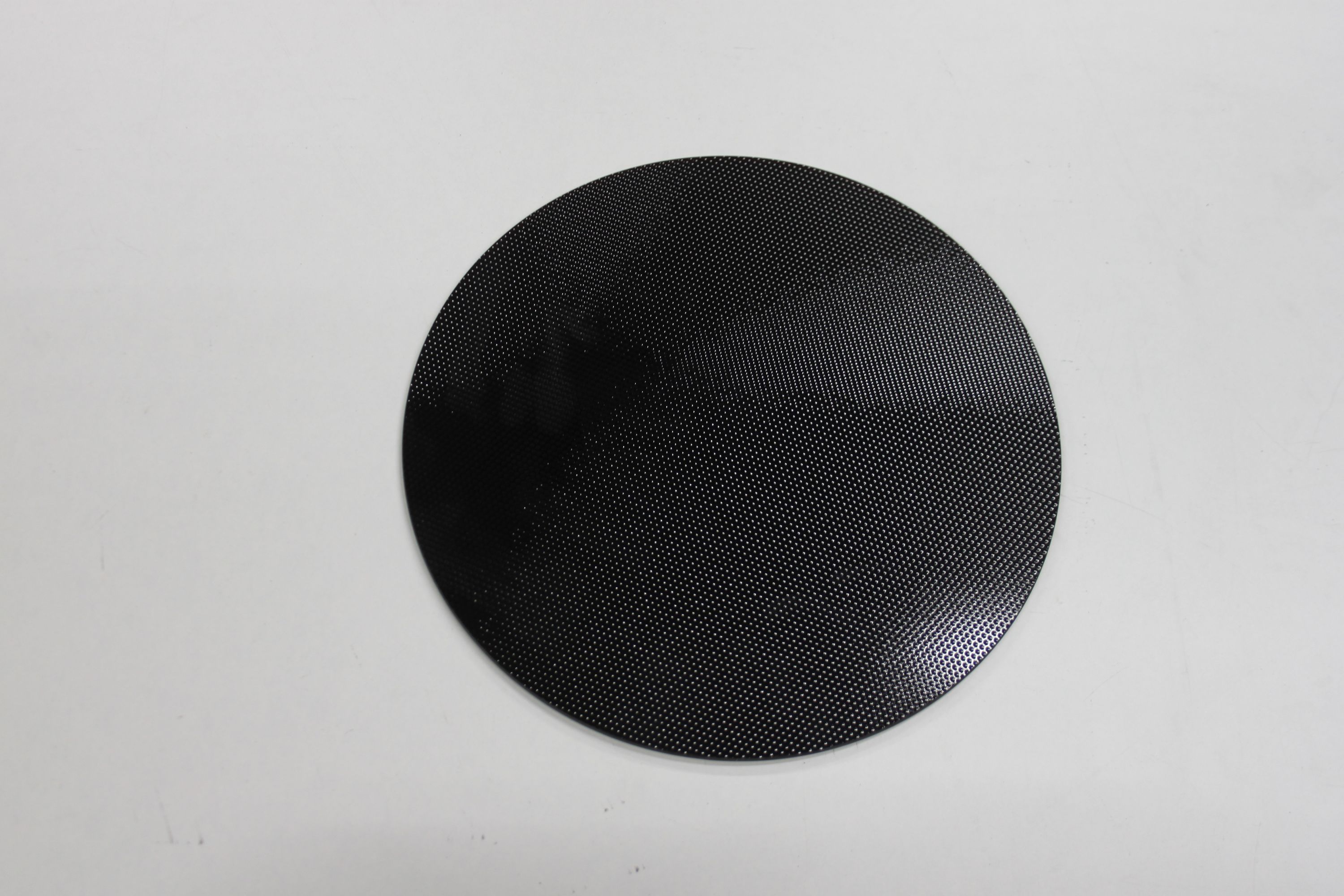

Original Kochlochdeckel links B für den Küchenherd Wamsler W1-40

• Es gibt verschiedene Ausführungen dieses Artikels. Bitte orientieren Sie sich an dem Material Ihres vorhandenen Kochlochdeckels. (Stahl oder Ceran)

Wamsler W1-40 Kochlochdeckel links Eckdaten:

• Kochloch Platte, Kochlochabdeckung
• Maße (B/L/H) 200 mm x 200 mm x 8 mm
• Durchmesser 200 mm
• Stärke 8 mm
• Material Ceran
• Form rund
• Position 15 in der Explosionszeichnung

Original Kochlochdeckel rechts A für den Küchenherd Wamsler W1-40

Wamsler W1-40 Kochlochdeckel rechts Eckdaten:

• Kochloch Platte, Feuerloch Abdeckung
• Maße (B/L/H) 200 mm x 200 mm x 8 mm
• Durchmesser 200 mm
• Stärke 8 mm
• Material Stahl
• Form rund
• Position 15 in der Explosionszeichnung

Original Kochlochdeckel rechts B für den Küchenherd Wamsler W1-40

• Es gibt verschiedene Ausführungen dieses Artikels. Bitte orientieren Sie sich an dem Material Ihres vorhandenen Kochlochdeckels. (Stahl oder Ceran)

Wamsler W1-40 Kochlochdeckel rechts Eckdaten:

• Kochlochabdeckung, Feuerloch Abdeckung
• Maße (B/L/H) 200 mm x 200 mm x 8 mm
• Durchmesser 200 mm
• Stärke 8 mm
• Material Ceran
• Form rund
• Position 15 in der Explosionszeichnung

Original Kochlochdeckel Set A für den Küchenherd Wamsler W1-40

• Es gibt verschiedene Ausführungen dieses Artikels. Bitte orientieren Sie sich an dem Material Ihrer vorhandenen Kochlochdeckel. (Stahl oder Ceran)

• 2-teiliges Set

Wamsler W1-40 Kochlochdeckel Eckdaten:

• Kochlochabdeckung, Feuerloch Abdeckung
• Durchmesser 200 mm
• Stärke 8 mm
• Material Stahl
• Form rund
• hitzebeständig
• Position 15 in der Explosionszeichnung

Original Kochlochdeckel Set B für den Küchenherd Wamsler W1-40

• Es gibt verschiedene Ausführungen dieses Artikels. Bitte orientieren Sie sich an dem Material Ihrer vorhandenen Kochlochdeckel. (Stahl oder Ceran)

Wamsler W1-40 Kochlochdeckel Eckdaten:

• Lieferumfang 2 Stück
• Kochloch Platte, Kochlochabdeckung
• Durchmesser 200 mm
• Stärke 8 mm
• Material Ceran
• Form rund
• hitzebeständig
• Position 15 in der Explosionszeichnung

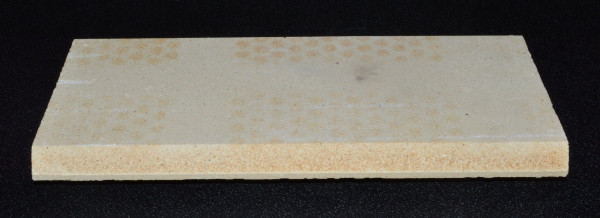

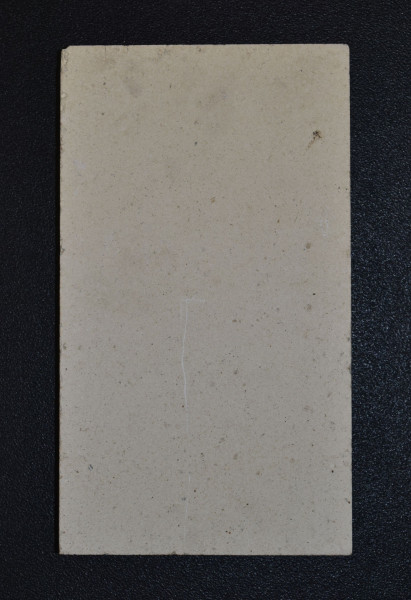

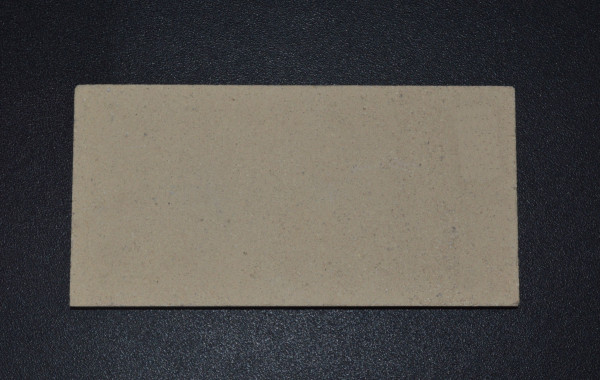

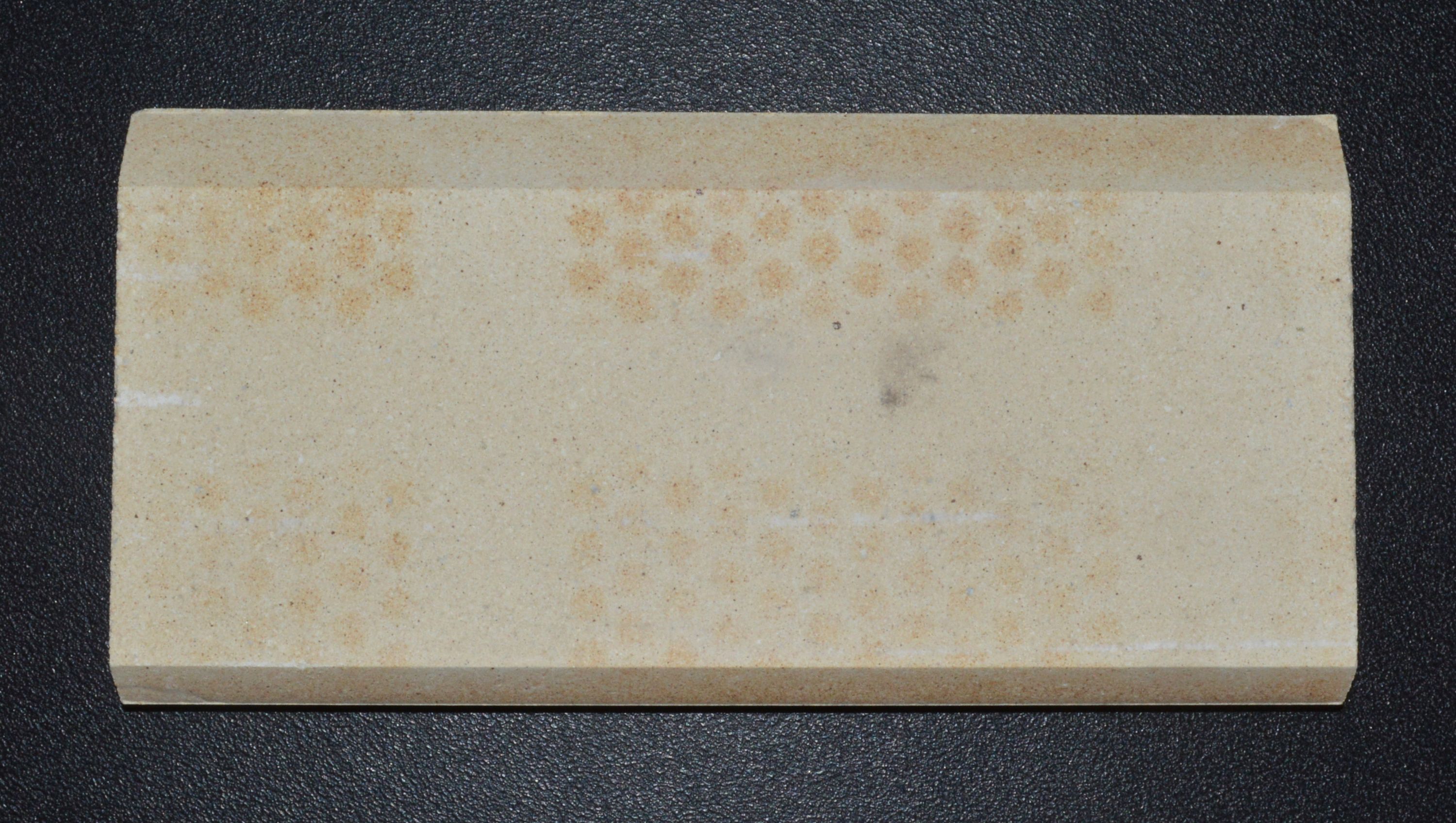

Original Rückwandstein oben für den Küchenherd Wamsler W1-40

Wamsler W1-40 Rückwandstein oben Eckdaten:

• Brennraumstein, Feuerraumstein
• Schamottstein
• Maße (B/L/H) 155 mm x 320 mm x 30 mm
• Material Schamotte
• Position 37 in der Explosionszeichnung

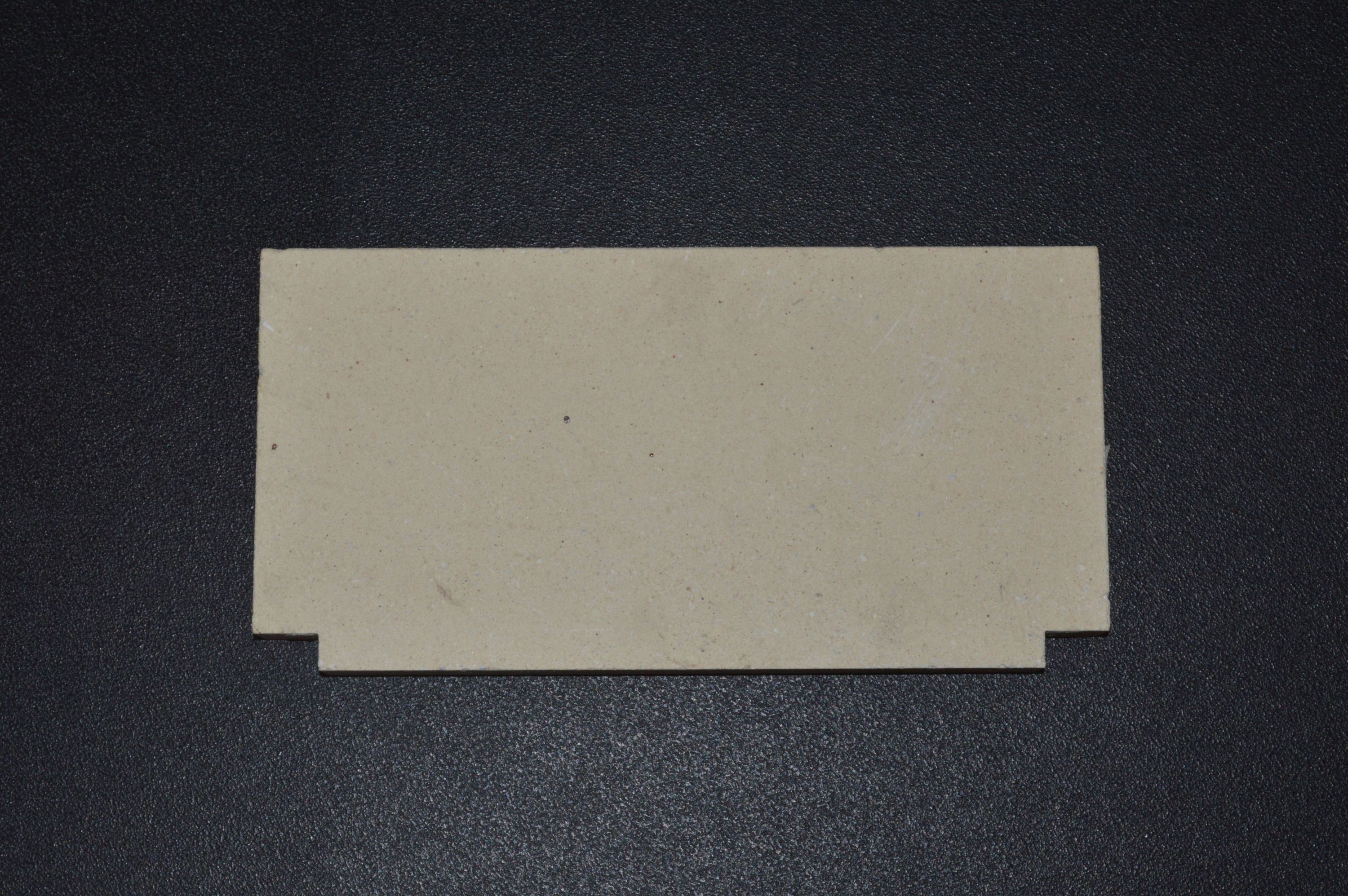

Original Rückwandstein unten für den Küchenherd Wamsler W1-40

Wamsler W1-40 Rückwandstein unten Eckdaten:

• Brennraumstein, Feuerraumstein
• Schamottstein
• Maße (B/L/H) 320 mm x 160 mm x 32 mm
• Material Schamotte
• Position 41 in der Explosionszeichnung

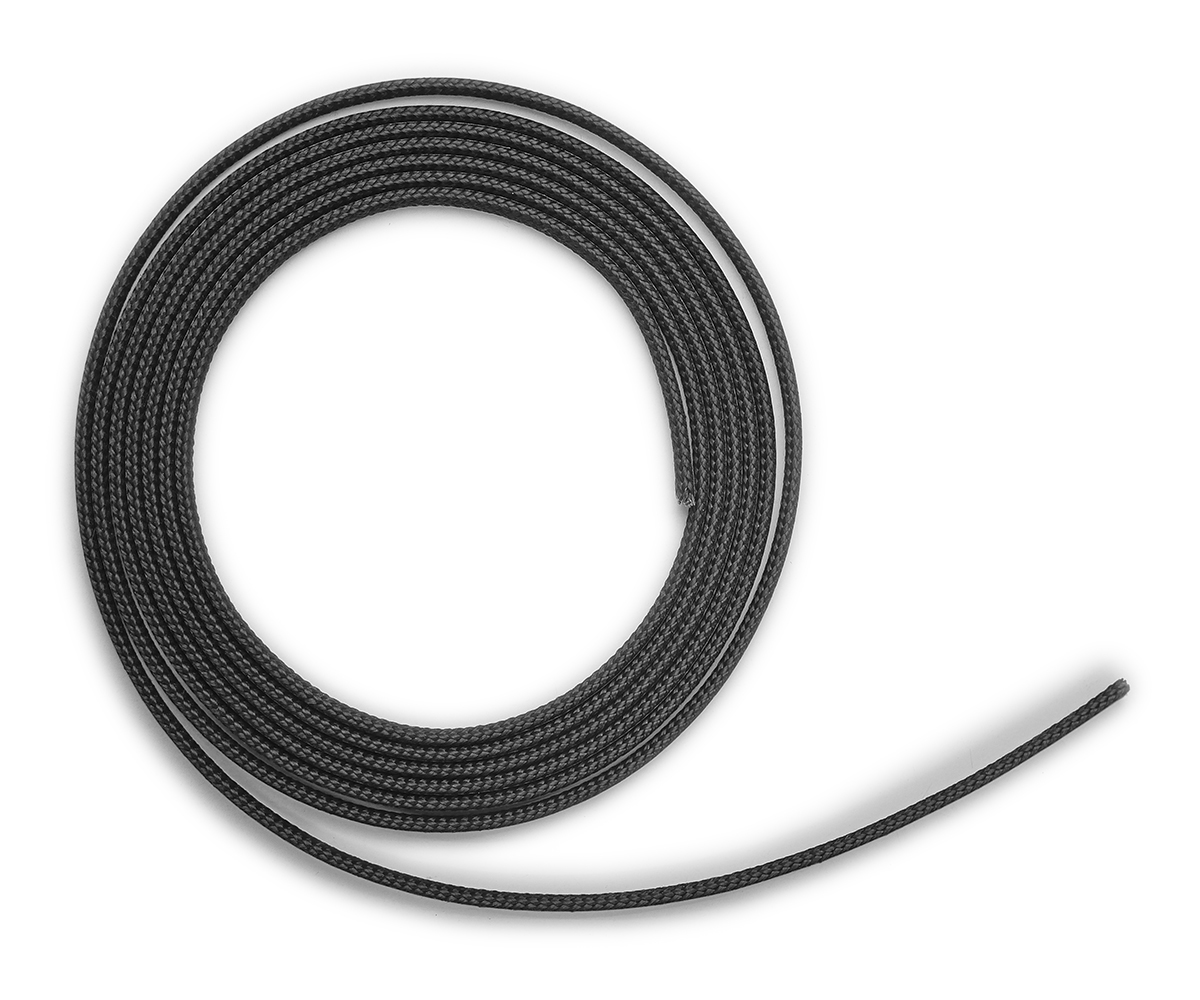

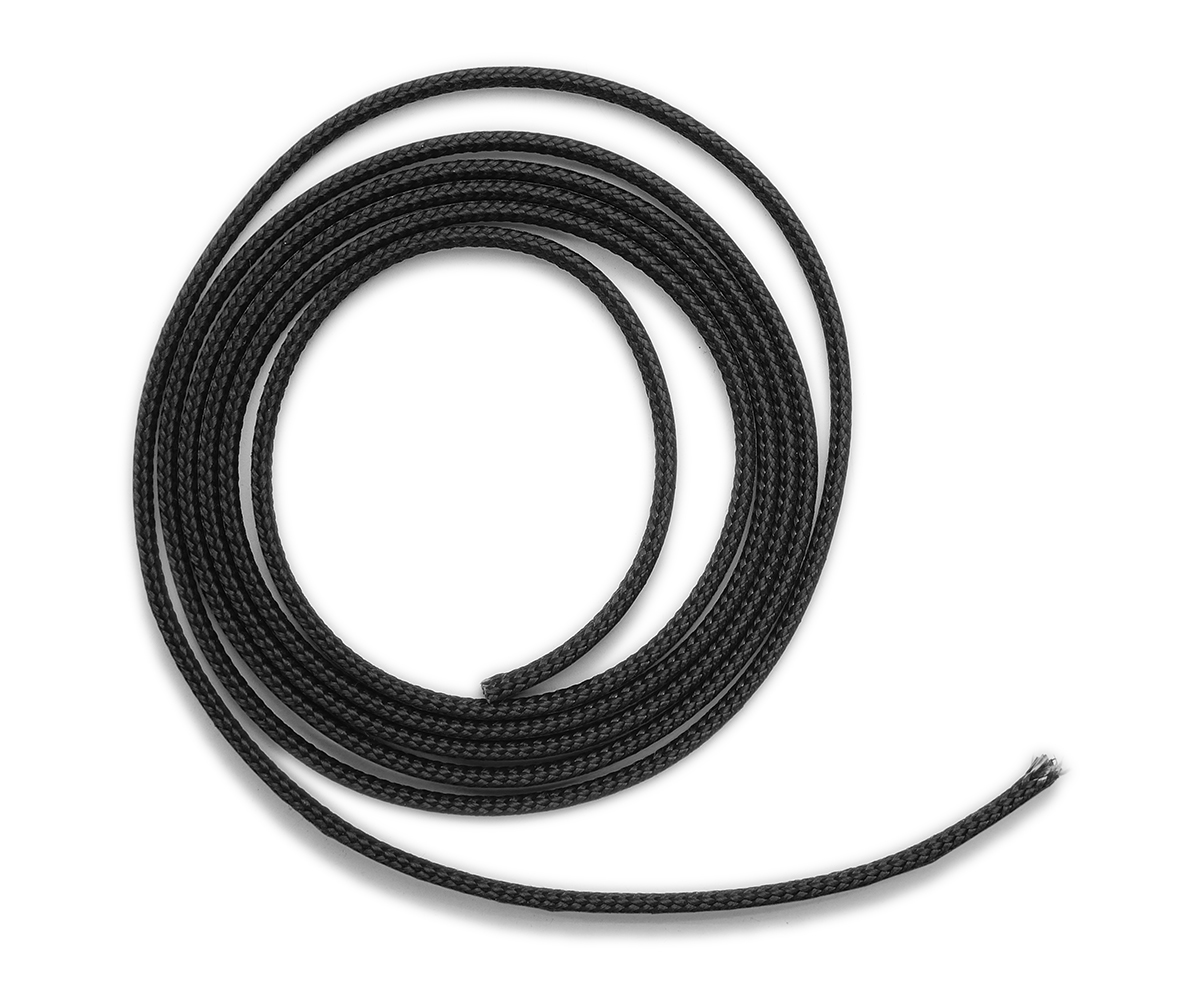

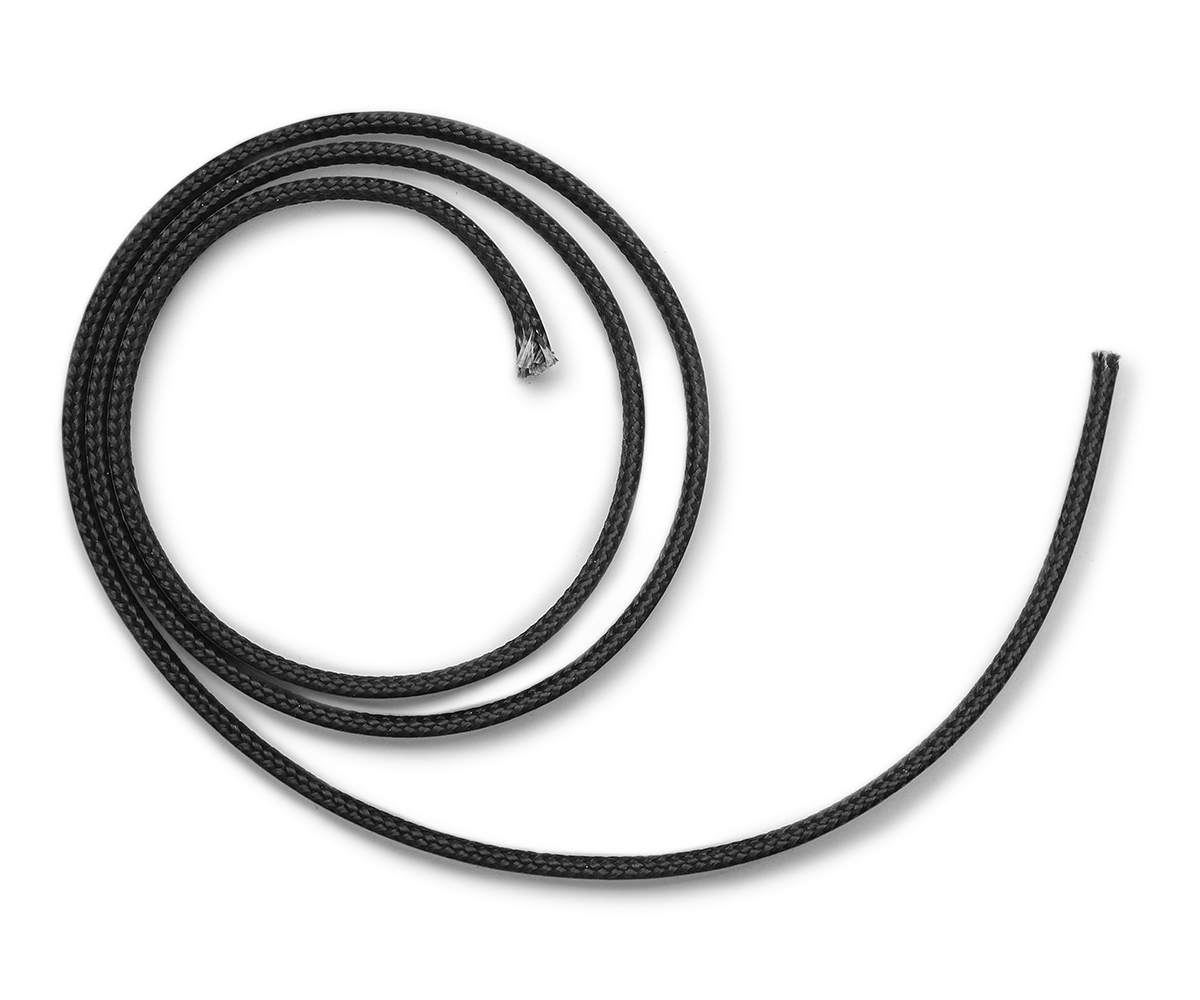

Scheibendichtung für den Festbrennstoffherd Wamsler W1-40

Wamsler W1-40 Scheibendichtung Eckdaten:

• Glasdichtung, Glasband
• Maße (B/H) 8 mm x 2 mm
• Länge 1,00 m
• selbstklebend
• Position 23 in der Explosionszeichnung

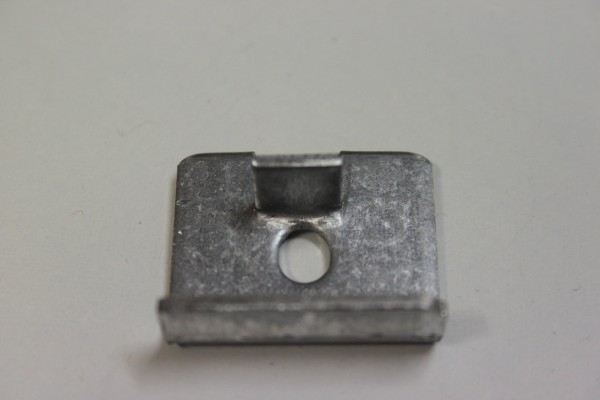

Original Scheibenhalter für den Küchenherd Wamsler W1-40

• Für diese Scheibenhalter empfehlen wir einen Scheibenhalterdichtung.

Wamsler W1-40 Scheibenhalter Eckdaten:

• Lieferumfang 1 Stück
• Glashalter, Halterung für Sichtscheibe
• Maße (B/L/H) 10 mm x 25 mm x 2 mm
• Material Stahl

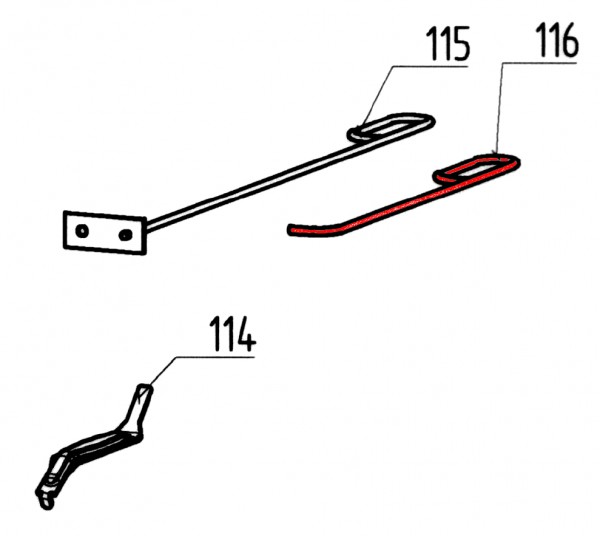

Original Schürhaken für den Küchenherd Wamsler W1-40

Wamsler W1-40 Schürhaken Eckdaten:

• Feuerhaken, Schürer
• Länge 51 cm
• schutzlackiert
• Position 116 in der Explosionszeichnung

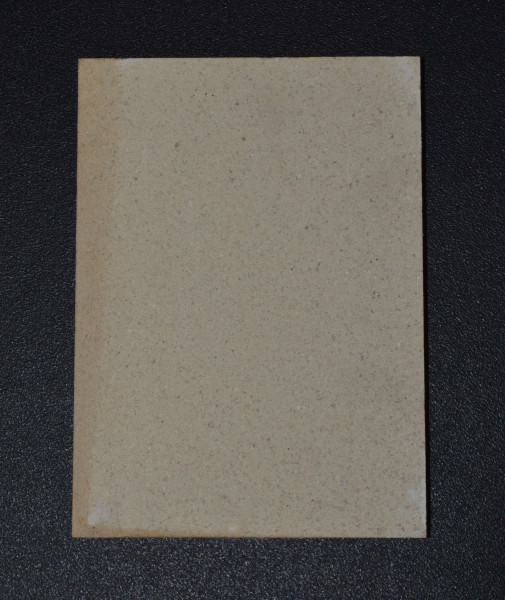

Original Seitenstein links hinten für den Küchenherd Wamsler W1-40

Wamsler W1-40 Seitenstein links hinten Eckdaten:

• Ofenstein, Holzofenstein
• Schamottstein
• Maße (B/L/H) 115/184 mm x 155/257 mm x 30 mm
• Material Schamotte
• Position 39 in der Explosionszeichnung

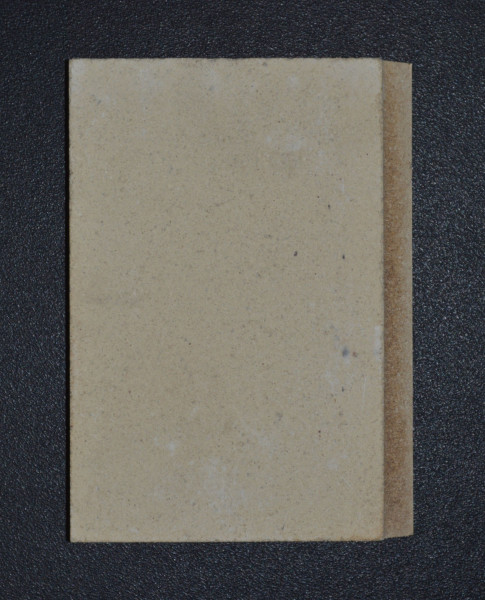

Original Seitenstein links vorne für den Küchenherd Wamsler W1-40

Wamsler W1-40 Seitenstein links vorne Eckdaten:

• Brennraumstein, Kaminofenstein
• Schamottstein
• Maße (B/L/H) 165/184 mm x 255 mm x 30 mm
• Material Schamotte
• Position 40 in der Explosionszeichnung

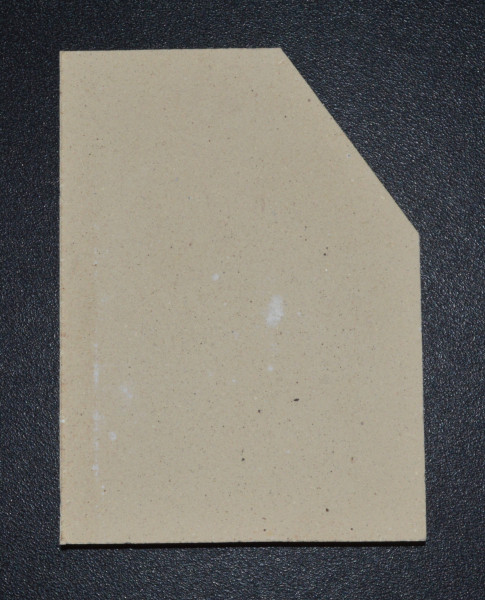

Original Seitenstein rechts hinten für den Küchenherd Wamsler W1-40

Wamsler W1-40 Seitenstein rechts hinten Eckdaten:

• Kaminofenstein, Holzofenstein
• Schamottstein
• Maße (B/L/H) 115/184 mm x 155/257 mm x 30 mm
• Material Schamotte
• Position 39 in der Explosionszeichnung

Original Seitenstein für den Küchenherd Wamsler W1-40

Wamsler W1-40 Seitenstein Eckdaten:

• Kaminofenstein, Brennofenstein
• Schamottstein
• Maße (B/L/H) 165/184 mm x 255 mm x 30 mm
• Material Schamotte
• Position 40 in der Explosionszeichnung

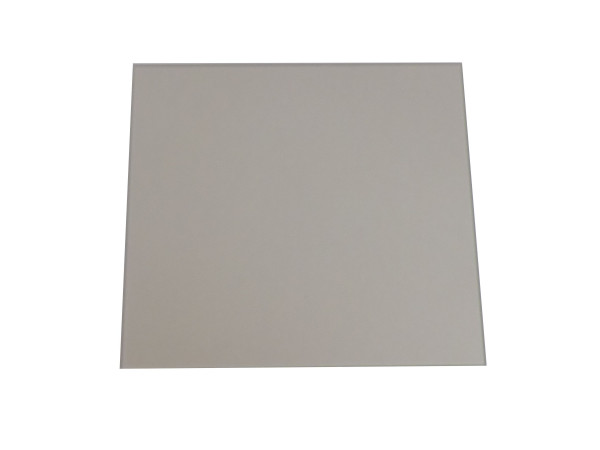

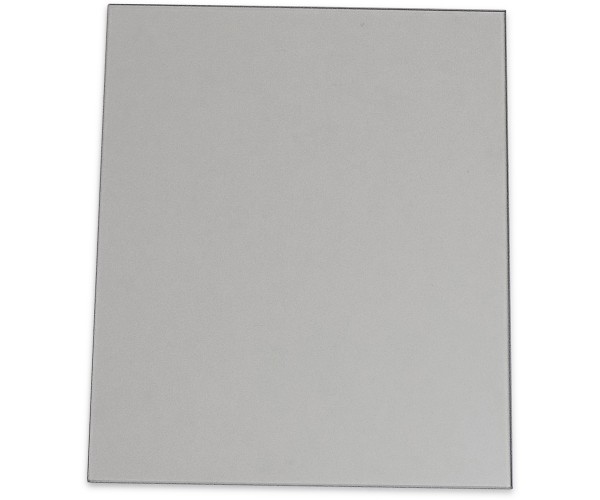

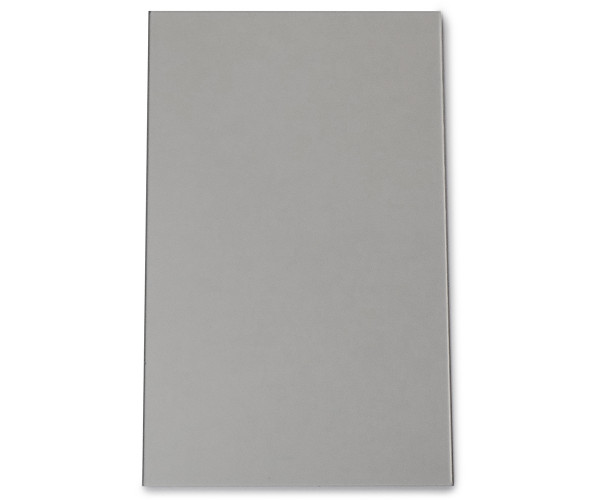

Original Sichtscheibe außen für den Küchenherd Wamsler W1-40

Wamsler W1-40 Sichtscheibe außen Eckdaten:

• Ofenglas, Schauglas
• Maße (B/L/H) 240 mm x 290 mm x 4 mm
• hitzebeständig
• äußere Sichtscheibe
• Position 29 in der Explosionszeichnung

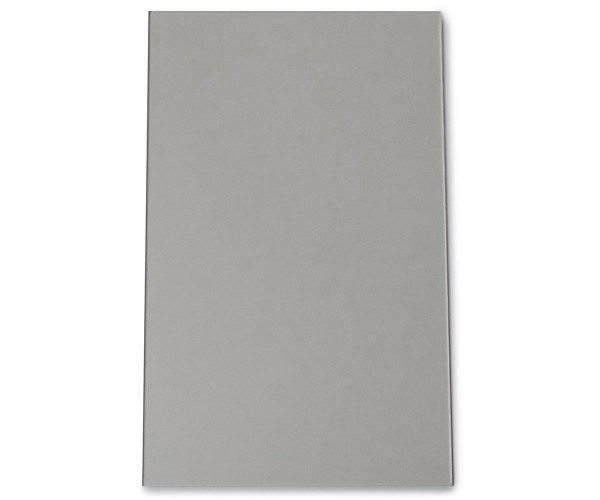

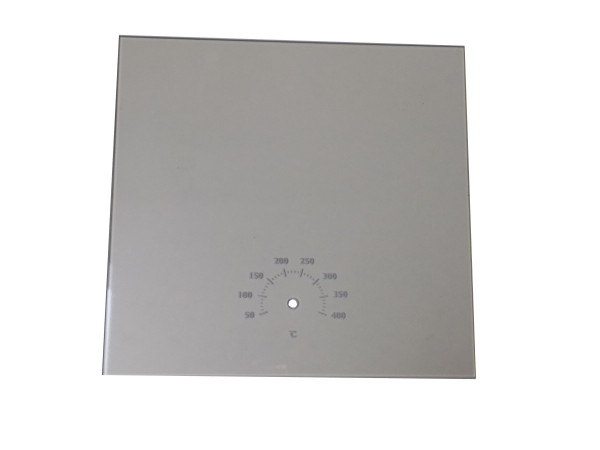

Original Sichtscheibe innen für den Küchenherd Wamsler W1-40

Wamsler W1-40 Sichtscheibe innen Eckdaten:

• Holzofenglas, Glasscheibe
• Maße (B/L/H) 240 mm x 290 mm x 4 mm
• hitzebeständig
• innere Sichtscheibe
• Position 29 in der Explosionszeichnung

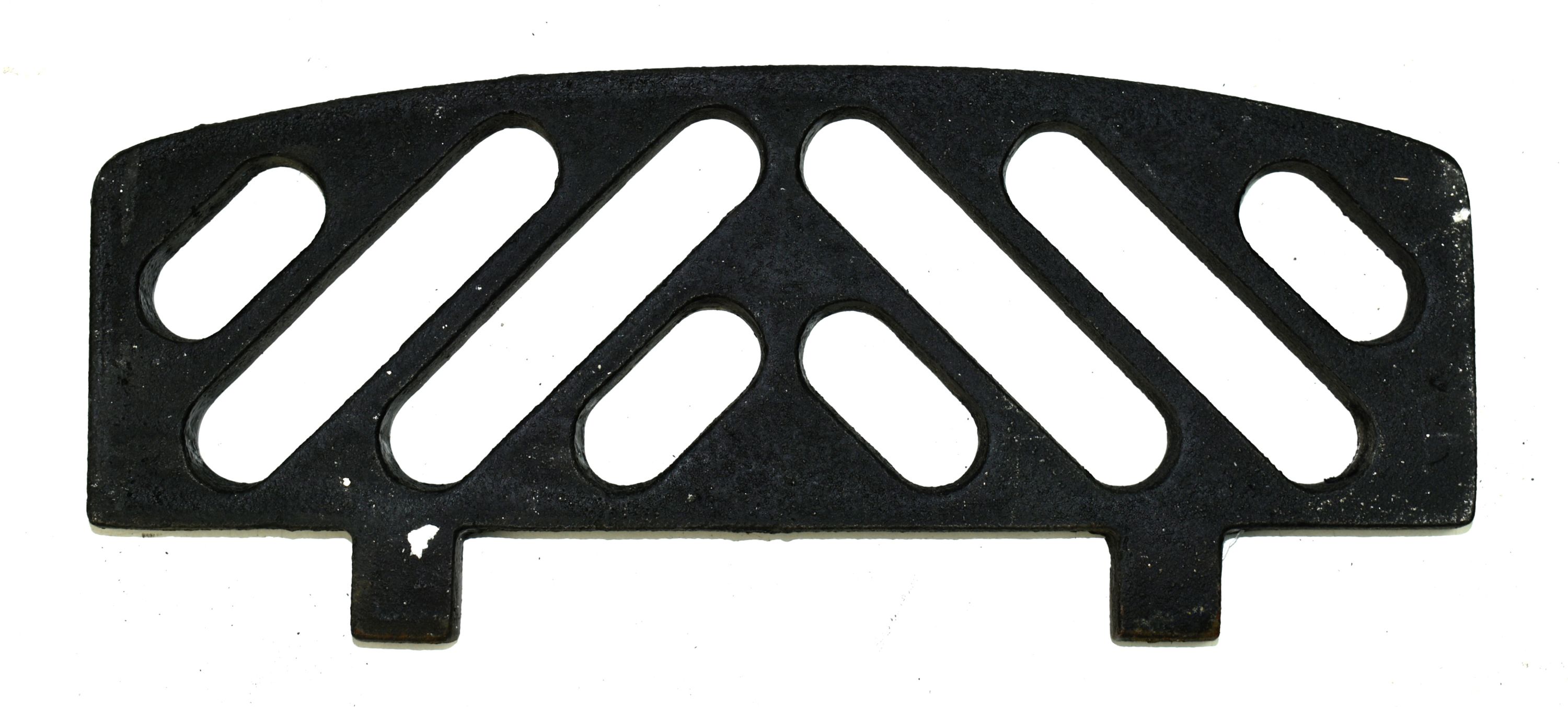

Original Stehrost für den Küchenherd Wamsler W1-40

Wamsler W1-40 Stehrost Eckdaten:

• Glutfang, Aschefang
• Maße (B/L/H) 215 mm x 74 mm x 10 mm
• Material Guss
• hitzebeständig
• schwarz lackiert
• Position 42 in der Explosionszeichnung

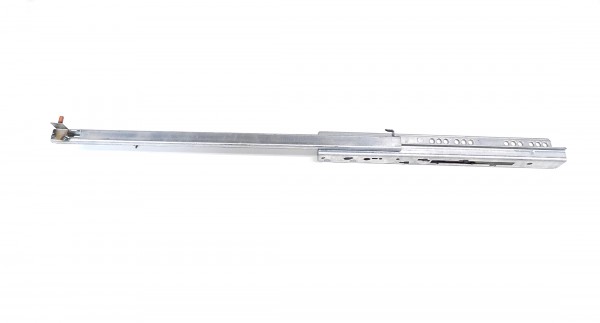

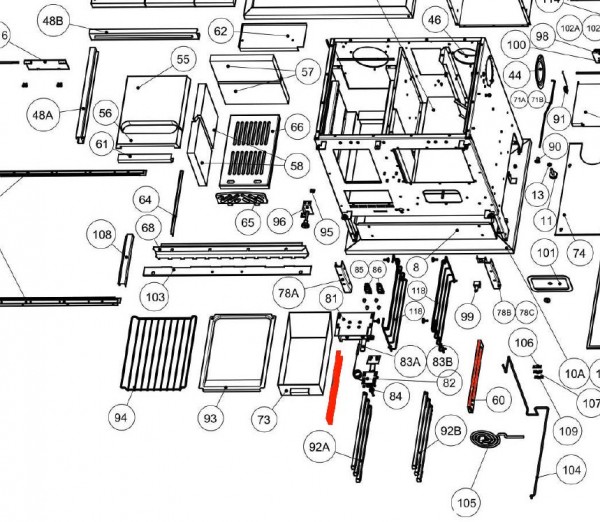

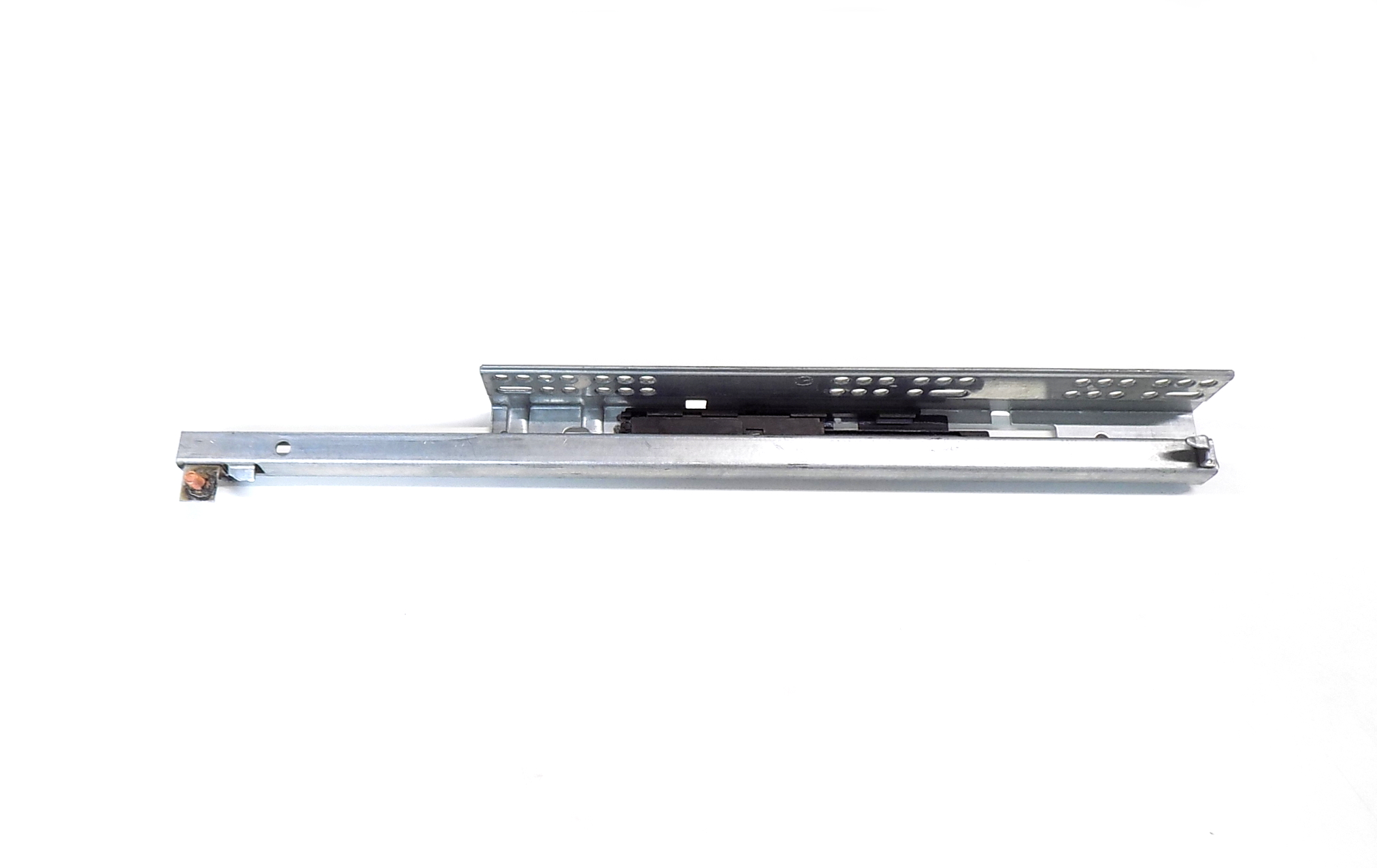

Original Teleskopauszug links für den Küchenherd Wamsler W1-40

• 3 Stufig
• vernickelt

Wamsler W1-40 Teleskopauszug links Eckdaten:

• Laufschiene, Schienenführung
• Maße (B/L) 35 mm x 420 mm
• Material Kunststoff / Metall

Original Teleskopauszug für den Küchenherd Wamsler W1-40

Wamsler W1-40 Teleskopauszug Eckdaten:

• Laufschiene, Schienenführung
• Maße (B/L) 35 mm x 420 mm
• Material Kunststoff / Metall
• 3-stufig
• vernickelt

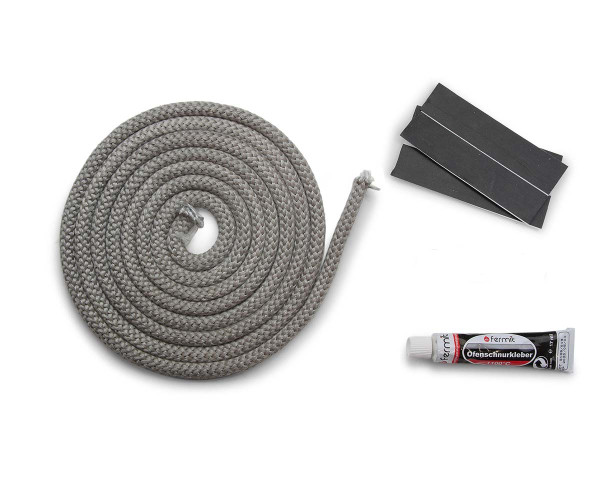

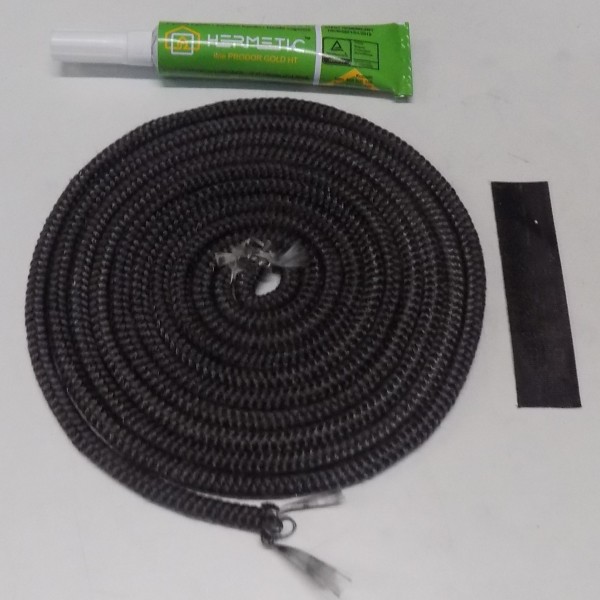

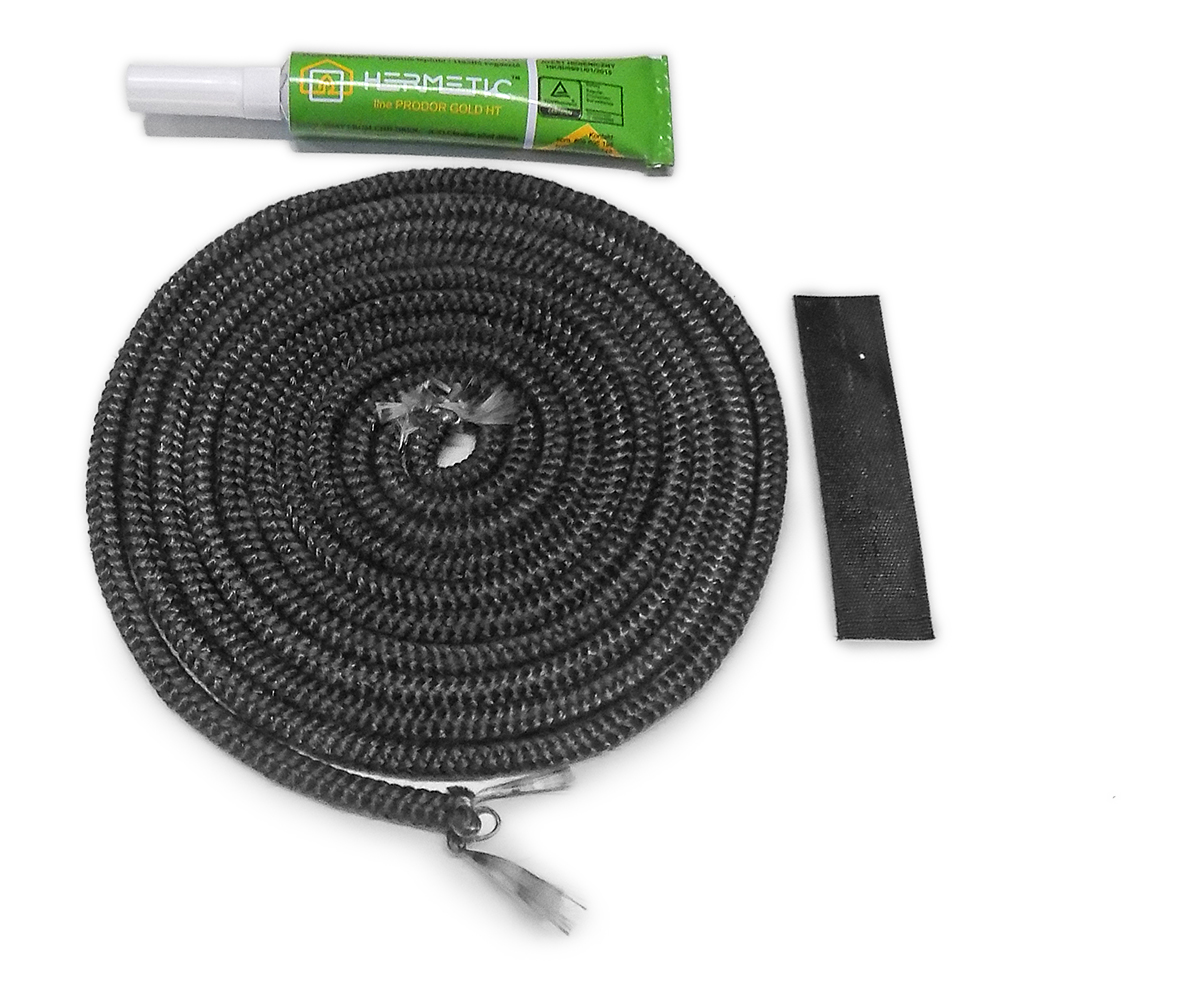

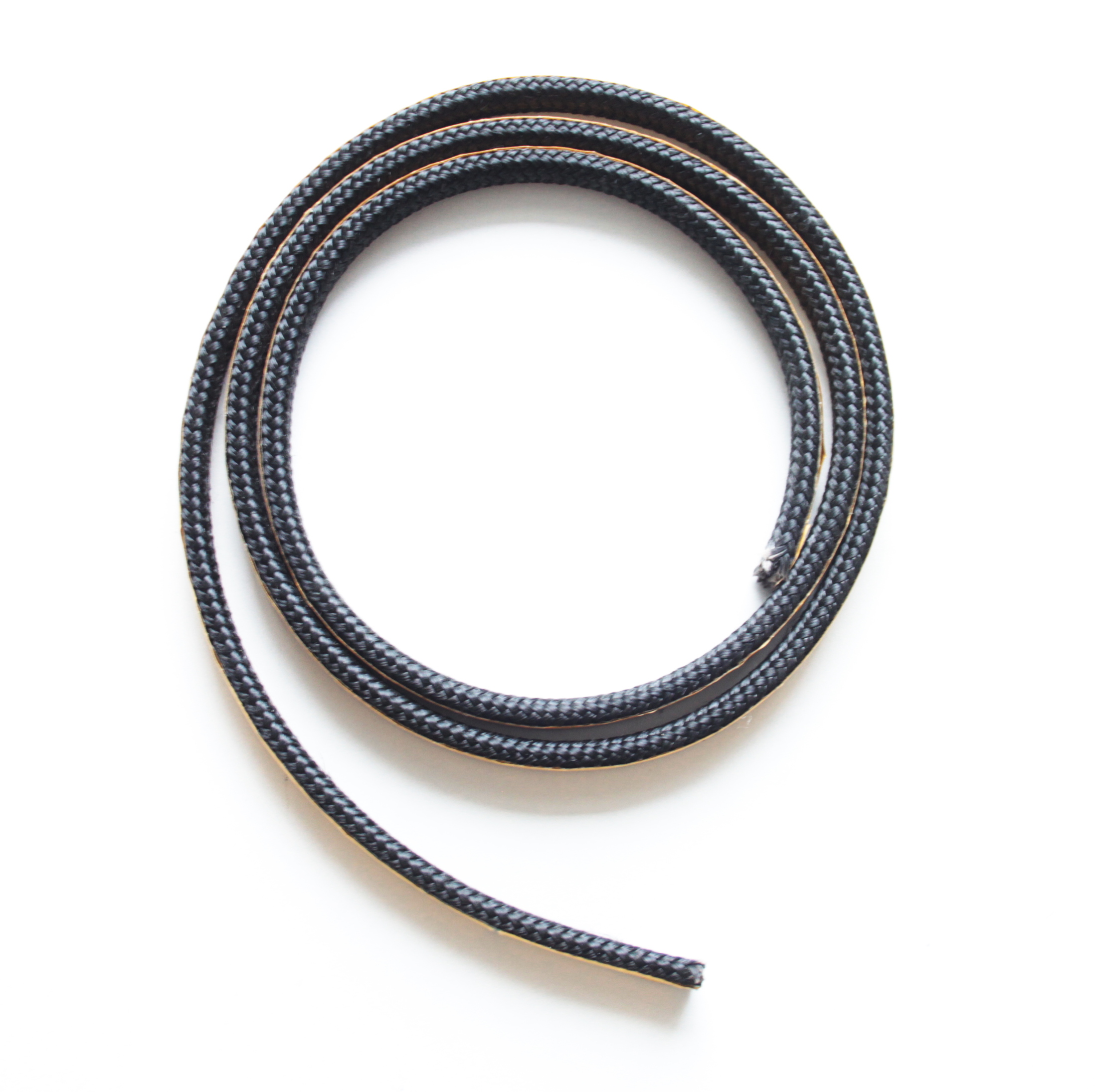

Türdichtung Set für den Küchenherd Wamsler W1-40

• 4-teiliges Set

Wamsler W1-40 Türdichtung Eckdaten:

• Dichtband, Dichtschnur
• Kordeldichtung
• Länge 2,80 m
• Durchmesser 12mm

Kleber Eckdaten:

• 1 Stück
• 17ml
• hitzebeständig

Dichtungsabbinder Eckdaten:

• 4 Stück
• hitzebeständig

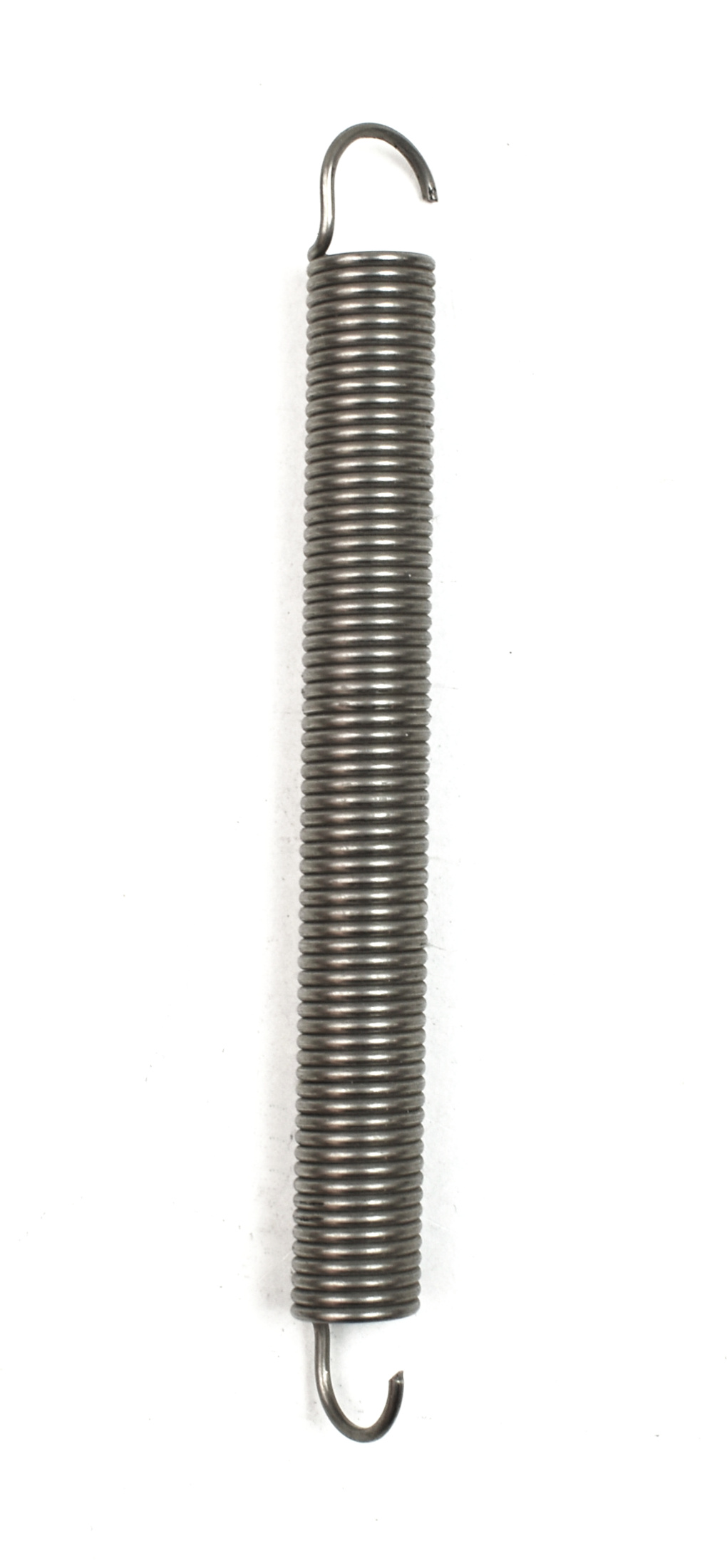

Original Türfeder für den Festbrennstoffherd Wamsler W1-40

Wamsler W1-40 Türfeder Eckdaten:

• Heiztürfeder, Zugfeder
• Maße (L) 100 mm
• Durchmesser 10 mm
• Material Metall

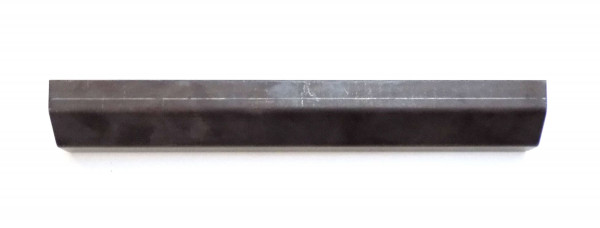

Original Halterung für Zugumlenkung für den Kaminofen Wamsler W1-40

Wamsler W1-40 Halterung für Zugumlenkung Eckdaten:

• Haltevorrichtung, Halter
• Maße (B/L/H) 35 mm x 236 mm x 30 mm
• Material Metall
• Position 35 in der Explosionszeichnung

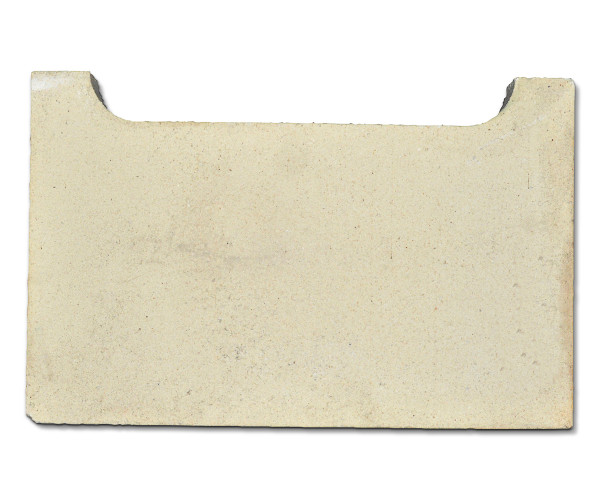

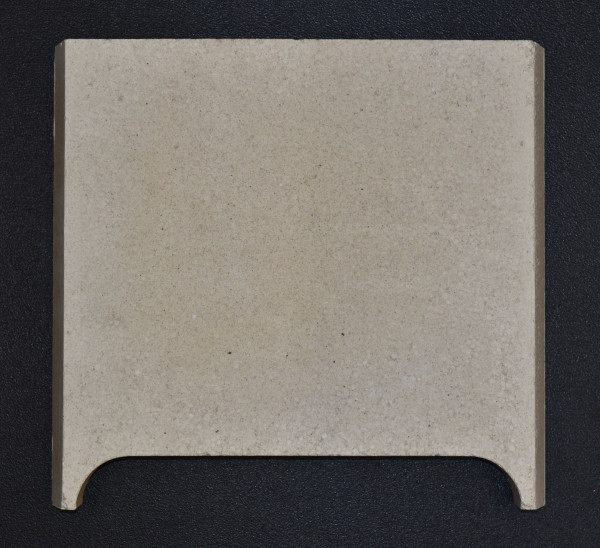

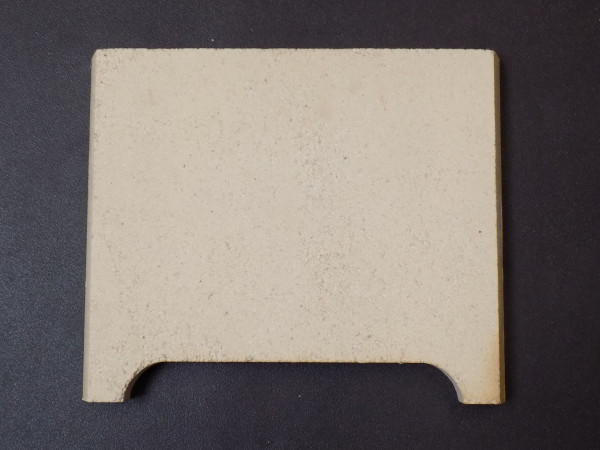

Original Zugumlenkung hinten für den Holzherd Wamsler W1-40

Wamsler W1-40 Zugumlenkung hinten Eckdaten:

• Prallplatte, Umlenkung
• Schamottstein
• Maße (B/L/H) 208 mm x 320 mm x 32 mm
• Material Schamotte
• Position 33 in der Explosionszeichnung

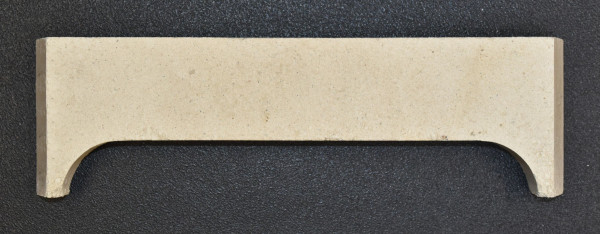

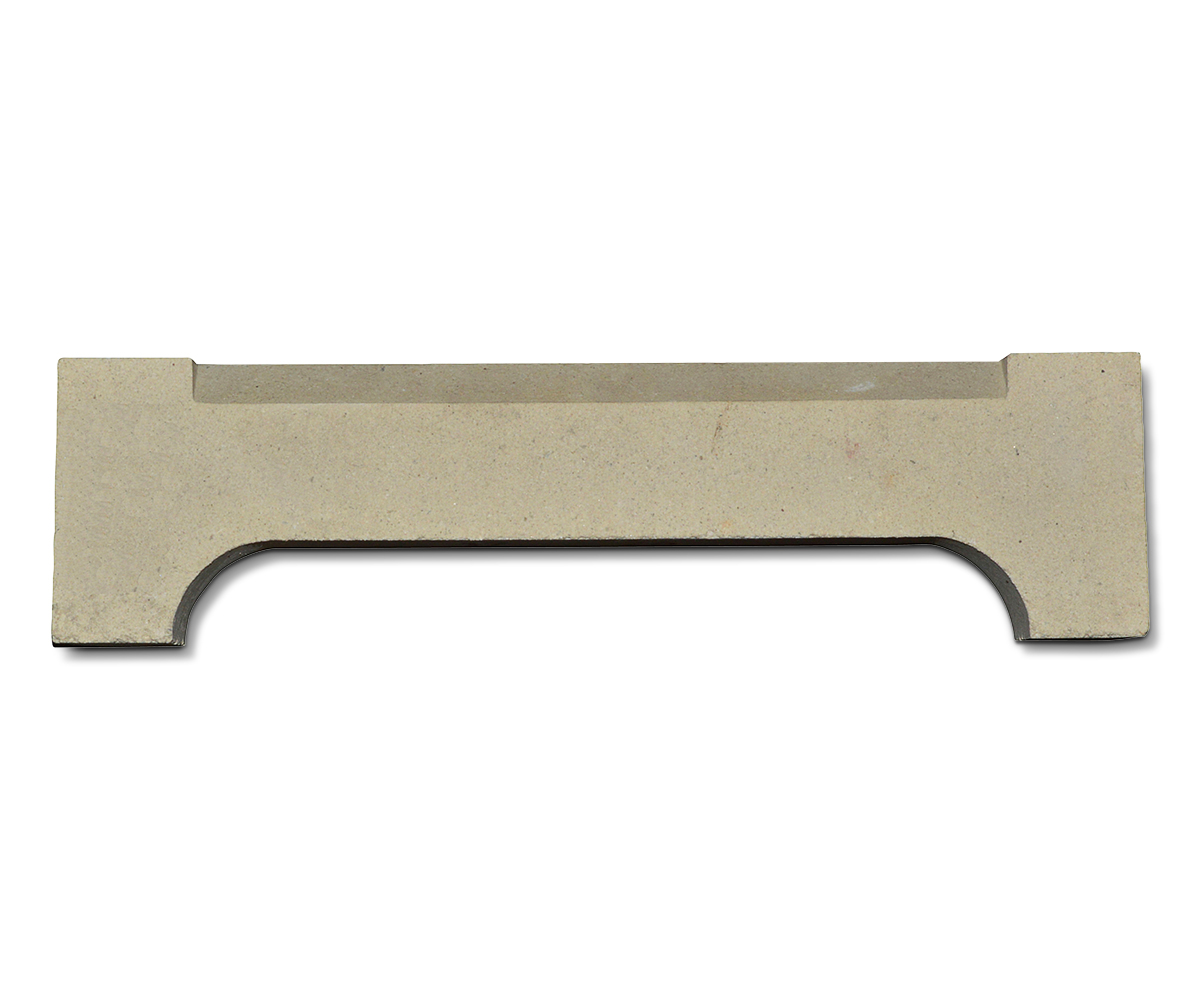

Original Zugumlenkung vorne für den Holzherd Wamsler W1-40

Wamsler W1-40 Zugumlenkung vorne Eckdaten:

• Prallplatte, Umlenkung
• Schamottstein
• Maße (B/L/H) 85 mm x 320 mm x 32 mm
• Material Schamotte
• Position 34 in der Explosionszeichnung

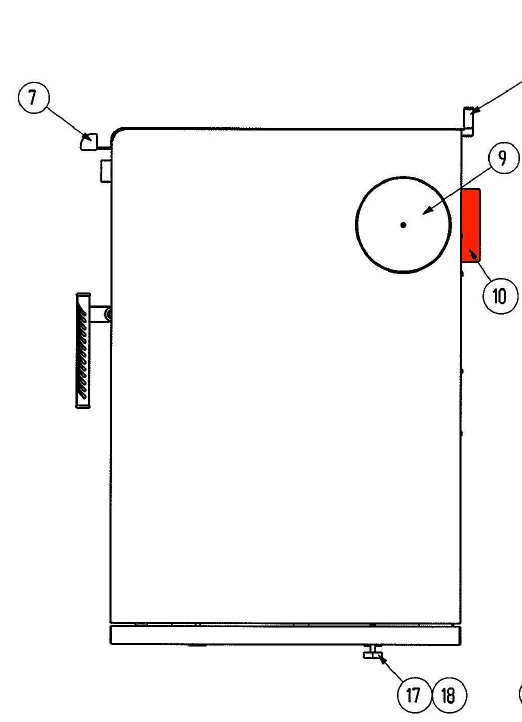

Original Abgasstutzen für den Küchenherd Wamsler W1-50

Wamsler W1-50 Abgasstutzen Eckdaten:

• Abluftstutzen, Stutzen
• Durchmesser 120 mm mm
• Position Position 10 in der Explosionszeichnung in der Explosionszeichnung

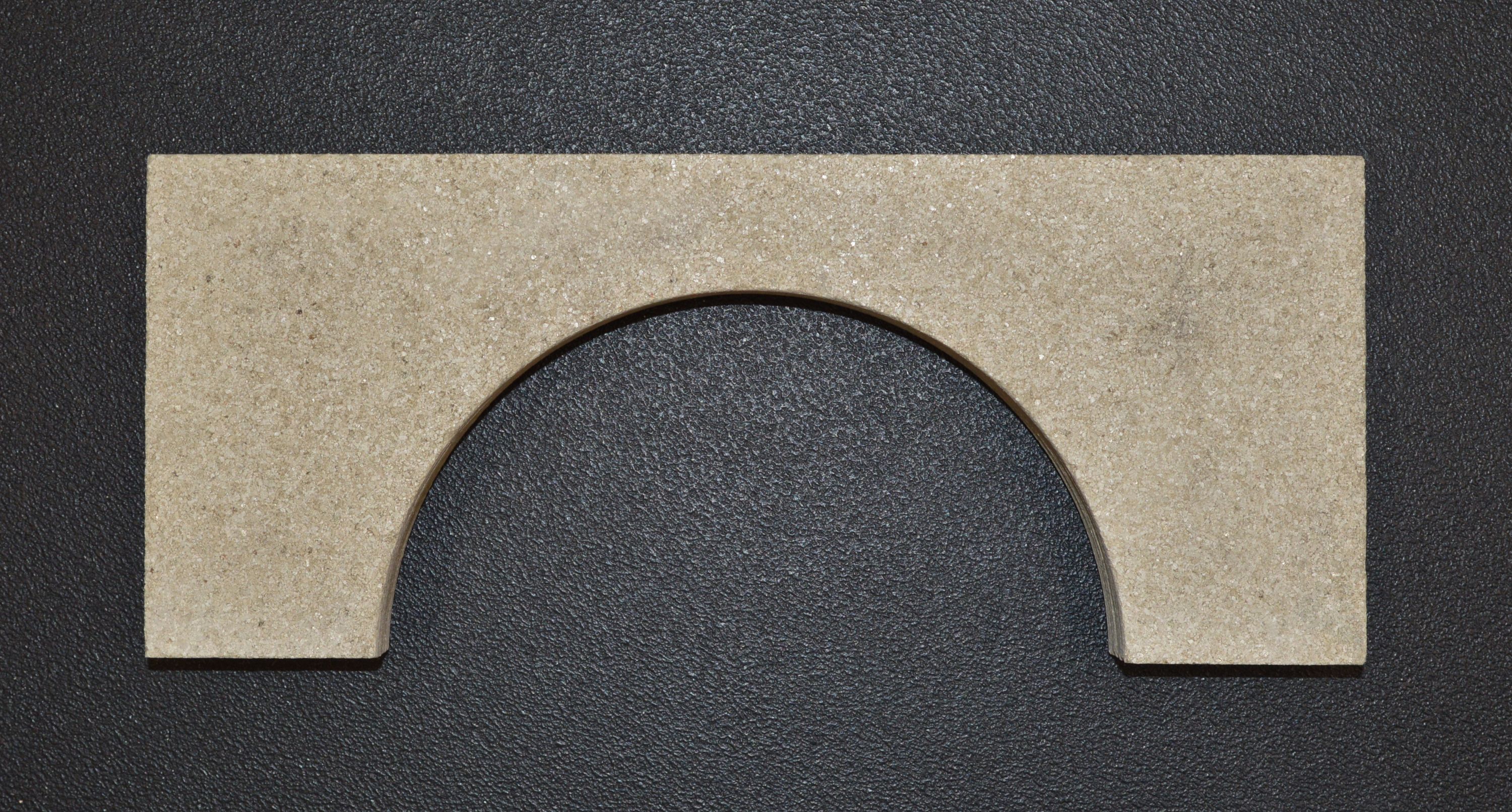

Original Abschirmung hinten für den Festbrennstoffherd Wamsler W1-50

Wamsler W1-50 Abschirmung hinten Eckdaten:

• Isolierstein, Schutzstein
• Maße (B/L/H) 284 mm x 118 mm x 30 mm
• Material Vermiculite
• Position 31 in der Explosionszeichnung

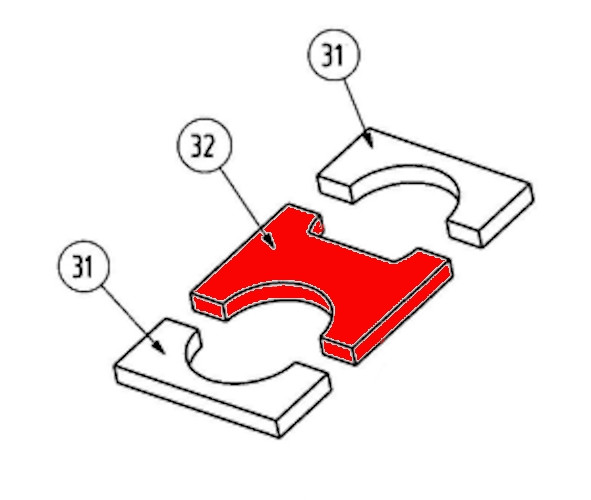

Original Abschirmung mittig für den Festbrennstoffherd Wamsler W1-50

Wamsler W1-50 Abschirmung mittig Eckdaten:

• Isolierstein, Schutzstein
• Material Vermiculite
• Position 32 in der Explosionszeichnung

Original Ascherost für den Festbrennstoffherd Wamsler W1-50

Wamsler W1-50 Ascherost Eckdaten:

• Brennraumrost, Holzofenrost
• Maße (B/L/H) 365 mm x 215 mm x 30 mm
• Material Guss
• Farbe schwarz

Original Deckelheber für den Küchenherd Wamsler W1-50

Wamsler W1-50 Deckelheber Eckdaten:

• Deckelhaken, Hebehaken
• Maße (L/H) 205 mm x 3 mm
• vernickelt
• Position 114 in der Explosionszeichnung

Dichtung für Herdrahmen für den Küchenherd Wamsler W1-50

Wamsler W1-50 Dichtung für Herdrahmen Eckdaten:

• Dichtungsband, Dichtungsschnur
• Kordeldichtung
• Länge 2,00 m
• Durchmesser 12 mm

Original Türgriff für Feuerraum gebogen für den Kaminofen Wamsler W1-50

• passend für Geräte mit gebogenem Türgriff
• passend für Geräte mit Beschlägen in "Trend"

Wamsler W1-50 Türgriff für Feuerraum Eckdaten:

• Griff, Türklinke
• Material Edelstahl
• Position 26 in der Explosionszeichnung

Original Schraube für Feuerraum Türgriff gebogen für den Küchenherd Wamsler W1-50

• passend für Geräte mit gebogenem Türgriff
• passend für Geräte mit Beschlägen in "Trend"

Wamsler W1-50 Schraube für Feuerraum Türgriff Eckdaten:

• Befestigungsschraube, Gewindestift
• Material Metall
• Position 27 in der Explosionszeichnung

Original Türgriff für Feuerraum rund B für den Kaminofen Wamsler W1-50

• passend für Geräte mit rundem Türgriff
• passend für Geräte mit Beschlägen in "Style"

Wamsler W1-50 Türgriff für Feuerraum Eckdaten:

• Griff, Türklinke
• Durchmesser 20 mm
• Grifflänge 175 mm
• Material Edelstahl

Original Schraube für Feuerraum Türgriff rund für den Küchenherd Wamsler W1-50

• passend für Geräte mit rundem Türgriff
• passend für Geräte mit Beschlägen in "Style"

Wamsler W1-50 Schraube für Feuerraum Türgriff Eckdaten:

• Befestigungsschraube, Gewindestift
• Material Metall
• Position 27 in der Explosionszeichnung

Original Feuerraumauskleidung für den Küchenherd Wamsler W1-50

• 8-teiliges Set

Wamsler W1-50 Feuerraumauskleidung Eckdaten:

• Feuerraumauskleidung, Brennraumsteine

• Material Schamotte
• Seitenstein links hinten (115/184 x 155/257 x 30 mm) , Seitenstein rechts hinten (115/184 x 155/257 x 30 mm)
• Seitenstein links vorne (165/184 x 255 x 30 mm) , Seitenstein rechts vorne (165/184 x 255 x 30 mm)
• Rückwandstein unten (320 x 160 x 32 mm) , Rückwandstein oben (320 x 155 x 30 mm)
• Zugumlenkung hinten (320 x 208 x 32 mm) , Zugumlenkung vorne (320 x 85 x 32 mm)

• Positionen 33, 34, 37, 39, 2 x 39,  2 x 40, 41 in der Explosionszeichnung

Original Verriegelung für Feuerraumtür Verriegelung für den Küchenherd Wamsler W1-50

Wamsler W1-50 Verriegelung für Feuerraumtür Verriegelung Eckdaten:

• Verschluss, Sperrvorrichtung
• Maße (B/L/H) 20 mm x 75 mm x 3 mm
• Material Guss
• Farbe schwarz

Original Herdplatte Stahl für den Festbrennstoffherd Wamsler W1-50

• Passend für Wamsler W1-50 vom Typ Stahl.

Wamsler W1-50 Herdplatte Eckdaten:

• Kochplatte, Kochfeld
• Maße (B/L/H) 332 mm x 521 mm x 8 mm
• Material Stahl
• Position 14 in der Explosionszeichnung

Original Kochlochdeckel hinten Stahl für den Festbrennstoffherd Wamsler W1-90

• Es gibt verschiedene Ausführungen dieses Artikels. Bitte orientieren Sie sich an dem Material Ihres vorhandenen Kochlochdeckels. (Stahl oder Ceran)

Wamsler W1-90 Kochlochdeckel hinten Eckdaten:

• Kochloch Platte, Kochlochabdeckung
• Maße (B/L/H) 200 mm x 200 mm x 8 mm
• Durchmesser 200 mm
• Stärke 8 mm
• Material Stahl
• Form rund

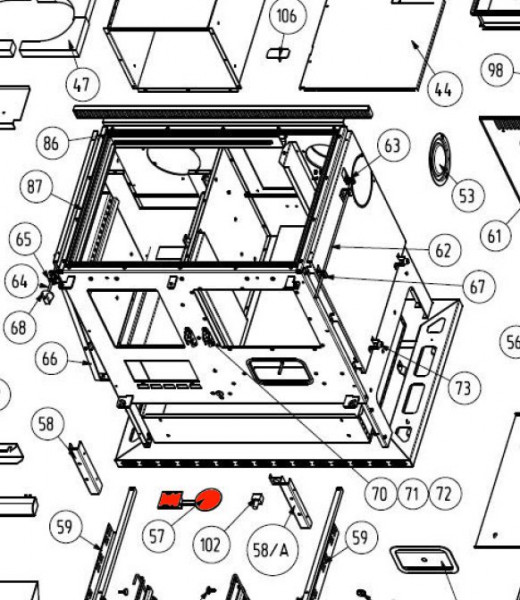

Original Luftregler für den Festbrennstoffherd Wamsler W1-50

Wamsler W1-50 Luftregler Eckdaten:

• Luftschieber, Zuluftregler
• Maße (B/L/H) 60 mm x 182 mm x 30 mm
• Material Edelstahl
• Position 57 in der Explosionszeichnung

Original Rückwandstein oben für den Küchenherd Wamsler W1-50

Wamsler W1-50 Rückwandstein oben Eckdaten:

• Brennraumstein, Feuerraumstein
• Schamottstein
• Maße (B/L/H) 155 mm x 320 mm x 30 mm
• Material Schamotte
• Position 37 in der Explosionszeichnung

Original Rückwandstein unten für den Küchenherd Wamsler W1-50

Wamsler W1-50 Rückwandstein unten Eckdaten:

• Brennraumstein, Feuerraumstein
• Schamottstein
• Maße (B/L/H) 320 mm x 160 mm x 32 mm
• Material Schamotte
• Position 41 in der Explosionszeichnung

Scheibendichtung für den Festbrennstoffherd Wamsler W1-50

Wamsler W1-50 Scheibendichtung Eckdaten:

• Glasdichtung, Dichtschnur
• Maße (B/H) 8 mm x 2 mm
• Länge 1,00 m
• selbstklebend
• Position 23 in der Explosionszeichnung

Original Scheibenhalter für den Küchenherd Wamsler W1-50

• Für diese Scheibenhalter empfehlen wir einen Scheibenhalterdichtung.

Wamsler W1-50 Scheibenhalter Eckdaten:

• Lieferumfang 1 Stück
• Glashalter, Halterung für Sichtscheibe
• Maße (B/L/H) 10 mm x 25 mm x 2 mm
• Material Stahl

Original Schürhaken für den Küchenherd Wamsler W1-50

Wamsler W1-50 Schürhaken Eckdaten:

• Feuerhaken, Schürer
• schutzlackiert
• Position 116 in der Explosionszeichnung

Original Seitenstein links hinten für den Küchenherd Wamsler W1-50

Wamsler W1-50 Seitenstein links hinten Eckdaten:

• Ofenstein, Holzofenstein
• Schamottstein
• Maße (B/L/H) 115/184 mm x 155/257 mm x 30 mm
• Material Schamotte
• Position 39 in der Explosionszeichnung

Original Seitenstein links vorne für den Küchenherd Wamsler W1-50

Wamsler W1-50 Seitenstein links vorne Eckdaten:

• Feuerraumstein, Kaminofenstein
• Schamottstein
• Maße (B/L/H) 165/184 mm x 255 mm x 30 mm
• Material Schamotte
• Position 40 in der Explosionszeichnung

Original Seitenstein rechts hinten für den Küchenherd Wamsler W1-50

Wamsler W1-50 Seitenstein rechts hinten Eckdaten:

• Feuerraumstein, Brennofenstein
• Schamottstein
• Maße (B/L/H) 115/184 mm x 155/257 mm x 30 mm
• Material Schamotte

Original Seitenstein rechts vorne für den Küchenherd Wamsler W1-50

Wamsler W1-50 Seitenstein rechts vorne Eckdaten:

• Brennraumstein, Brennofenstein
• Schamottstein
• Maße (B/L/H) 165/184 mm x 255 mm x 30 mm
• Material Schamotte
• Position 40 in der Explosionszeichnung

Original Sichtscheibe außen für den Küchenherd Wamsler W1-50

Wamsler W1-50 Sichtscheibe außen Eckdaten:

• Glasscheibe, Scheibe
• Maße (B/L/H) 240 mm x 290 mm x 4 mm
• Form flach
• hitzebeständig
• äußere Sichtscheibe
• Position 29 in der Explosionszeichnung

Original Sichtscheibe innen für den Küchenherd Wamsler W1-50

Wamsler W1-50 Sichtscheibe innen Eckdaten:

• Holzofenglas, Kaminscheibe
• Maße (B/L/H) 240 mm x 290 mm x 4 mm
• Form flach
• hitzebeständig
• Position 29 in der Explosionszeichnung

Original Stehrost für den Küchenherd Wamsler W1-50

Wamsler W1-50 Stehrost Eckdaten:

• Holzfang, Rostreling
• Maße (B/L/H) 215 mm x 74 mm x 10 mm
• Material Guss
• hitzebeständig
• schwarz lackiert
• Position 42 in der Explosionszeichnung

Original Teleskopauszug links für den Küchenherd Wamsler W1-50

• 3 Stufig
• vernickelt

Wamsler W1-50 Teleskopauszug links Eckdaten:

• Laufschiene, Schienenführung
• Maße (B/L) 35 mm x 420 mm
• Material Kunststoff / Metall

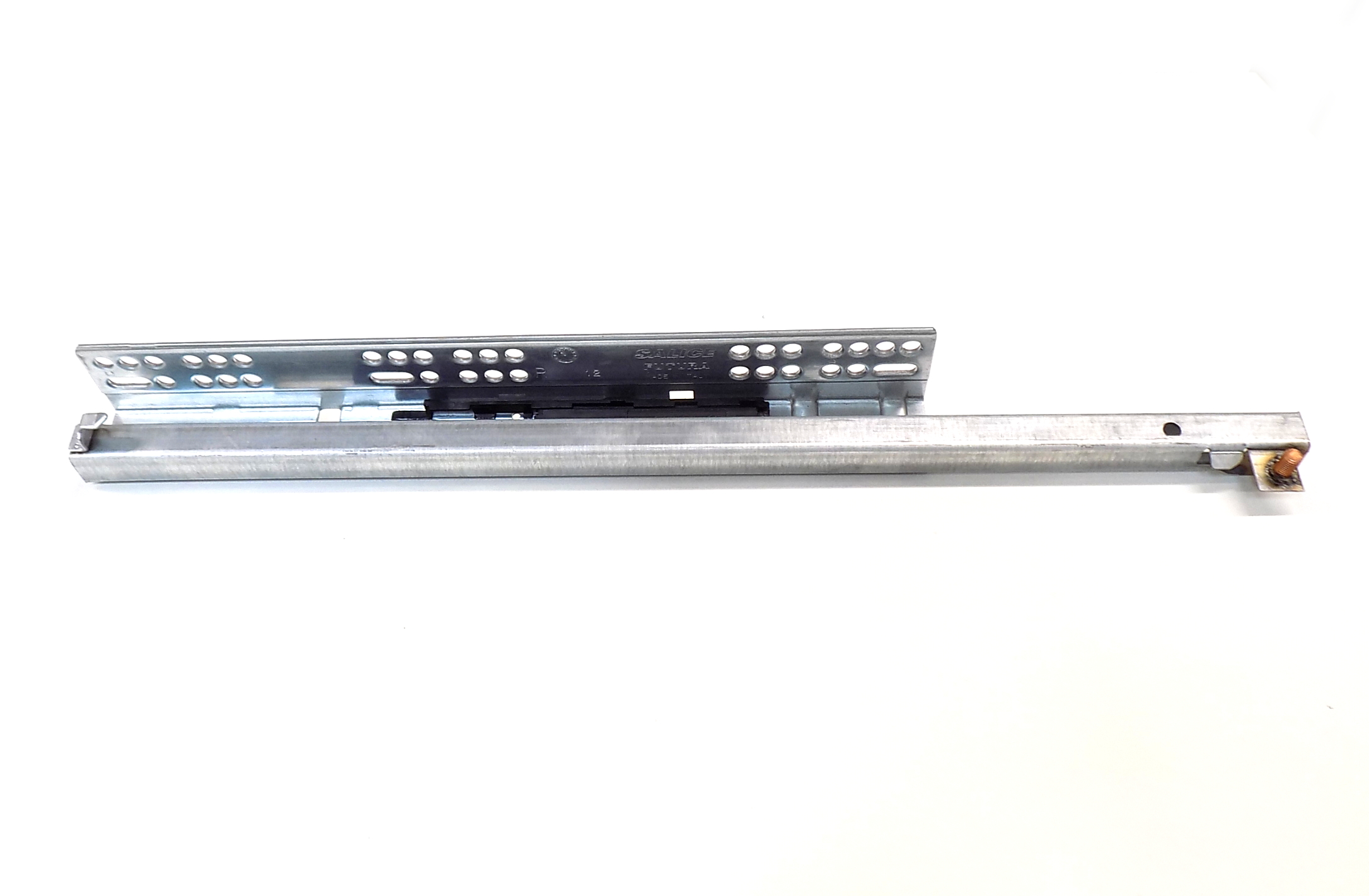

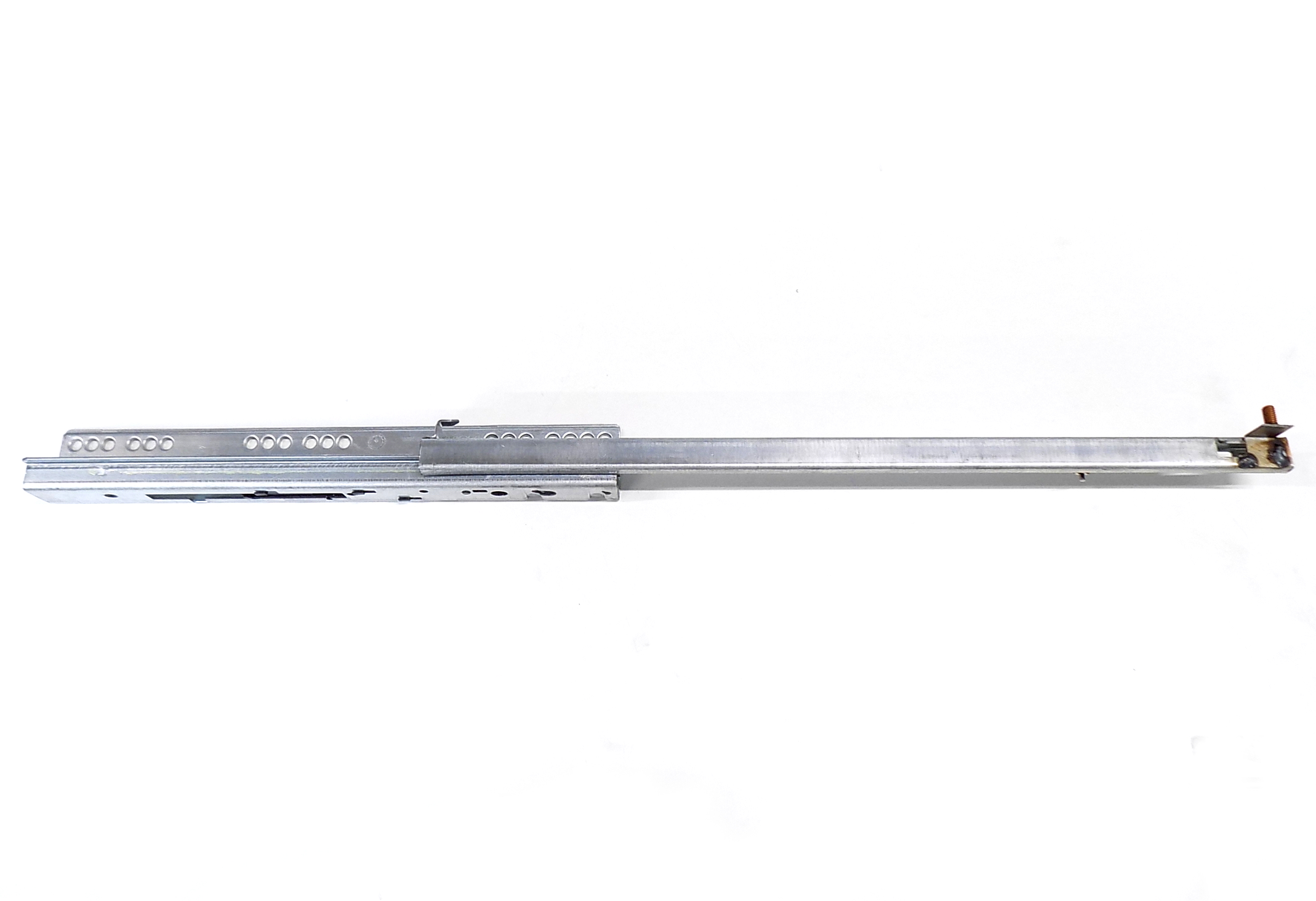

Original Teleskopauszug rechts für den Küchenherd Wamsler W1-50

Wamsler W1-50 Teleskopauszug rechts Eckdaten:

• Laufschiene, Schienenführung
• Maße (B/L) 35 mm x 420 mm
• Material Kunststoff / Metall
• 3-stufig
• vernickelt

Türdichtung für den Küchenherd Wamsler W1-50

Wamsler W1-50 Türdichtung Eckdaten:

• Türband, Dichtschnur
• Kordeldichtung
• Länge 2,00 m
• Durchmesser 12 mm

Original Halterung für Zugumlenkung für den Küchenherd Wamsler W1-50

Wamsler W1-50 Halterung für Zugumlenkung Eckdaten:

• Haltevorrichtung, Halter
• Maße (B/L/H) 35 mm x 236 mm x 30 mm
• Material Metall
• Position 35 in der Explosionszeichnung

Original Zugumlenkung hinten für den Holzherd Wamsler W1-50

Wamsler W1-50 Zugumlenkung hinten Eckdaten:

• Rauchgasumlenkung, Prallplatte
• Schamottstein
• Maße (B/L/H) 208 mm x 320 mm x 32 mm
• Material Schamotte
• Position 33 in der Explosionszeichnung

Original Zugumlenkung vorne für den Kaminofen Wamsler W1-50

Wamsler W1-50 Zugumlenkung vorne Eckdaten:

• Prallplatte, Umlenkung
• Schamottstein
• Maße (B/L/H) 85 mm x 320 mm x 32 mm
• Material Schamotte
• Position 34 in der Explosionszeichnung

Original Abgasstutzen für Rauchrohrstutzen für den Festbrennstoffherd Wamsler W1-75

Wamsler W1-75 Abgasstutzen für Rauchrohrstutzen Eckdaten:

• Abluftstutzen, Anschlussstutzen
• Maße (H) 42 mm
• Durchmesser 120 mm
• Innendurchmesser 112 mm
• Außendurchmesser 147 mm
• Material Stahl

Original Aschekasten für den Festbrennstoffherd Wamsler W1-75

Wamsler W1-75 Aschekasten Eckdaten:

• Ascheschublade, Aschetresor
• Maße (B/L/H) 97 mm x 400 mm x 85 mm
• Material Metall
• geschweißt
• Position 73 in der Explosionszeichnung

Original Ascherost für den Festbrennstoffherd Wamsler W1-75

Wamsler W1-75 Ascherost Eckdaten:

• Brennraumrost, Brennofenrost
• Maße (B/L/H) 365 mm x 215 mm x 30 mm
• Material Guss
• Farbe schwarz

Original Bratrohr für den Festbrennstoffherd Wamsler W1-75

• Passend für Geräte, deren Bratrohr sich links befindet. Der Feuerraum befindet sich rechts.

Wamsler W1-75 Bratrohr Eckdaten:

• Backraum, Backfach
• Position 87 in der Explosionszeichnung

Original Bratrohr B für den Festbrennstoffherd Wamsler W1-75

• Passend für Geräte, deren Bratrohr sich rechts befindet. Der Feuerraum befindet sich links.

Wamsler W1-75 Bratrohr Eckdaten:

• Backraum, Backfach
• Position 87 in der Explosionszeichnung

Dichtung für Herdrahmen für den Festbrennstoffherd Wamsler W1-75

• Wir empfehlen zur Fixierung einen hitzebeständigen Kleber!

Wamsler W1-75 Dichtung für Herdrahmen Eckdaten:

• Dichtband, Dichtungsband
• Kordeldichtung
• Länge 3,00 m
• Durchmesser 12 mm

Original Feuerraumauskleidung für den Festbrennstoffherd Wamsler W1-75

• 8-teiliges Set

Wamsler W1-75 Feuerraumauskleidung Eckdaten:

• Feuerraumauskleidung, Brennraumsteine

• Material Schamotte
• Seitenstein links vorne (165/184 x 255 x 30 mm) , Seitenstein rechts vorne (165/184 x 255 x 30 mm)
• Seitenstein links hinten (165/184 x 255 x 30 mm) , Seitenstein rechts hinten (165/184 x 255 x 30 mm)
• Rückwandstein unten (280 x 160 x 32 mm) , Rückwandstein oben (280 x 160 x 32 mm)
• Zugumlenkung vorne (285 x 85 x 32 mm) , Zugumlenkung hinten (285 x 265 x 32 mm)

Original Verriegelung für Feuerraumtür Verriegelung für den Küchenherd Wamsler W1-75

Wamsler W1-75 Verriegelung für Feuerraumtür Verriegelung Eckdaten:

• Verschluss, Sperrvorrichtung
• Maße (B/L/H) 20 mm x 75 mm x 3 mm
• Material Guss
• Farbe schwarz
• geschweißt

Original Herdrahmen rechts für den Küchenherd Wamsler W1-75

Wamsler W1-75 Herdrahmen rechts Eckdaten:

• Kordeldichtung

Original Herdstange gebogen für den Festbrennstoffherd Wamsler W1-75

• passend für Geräte mit gebogener Herdstange
• passend für Geräte mit Beschlägen in "Trend"

Wamsler W1-75 Herdstange Eckdaten:

• Handtuchstange, Griffstange
• Position 24 in der Explosionszeichnung

Original Herdstange rund für den Festbrennstoffherd Wamsler W1-75

• passend für Geräte mit runder Herdstange
• passend für Geräte mit Beschlägen in "Style"

Wamsler W1-75 Herdstange Eckdaten:

• Handtuchstange, Griffstange
• Position 23 in der Explosionszeichnung

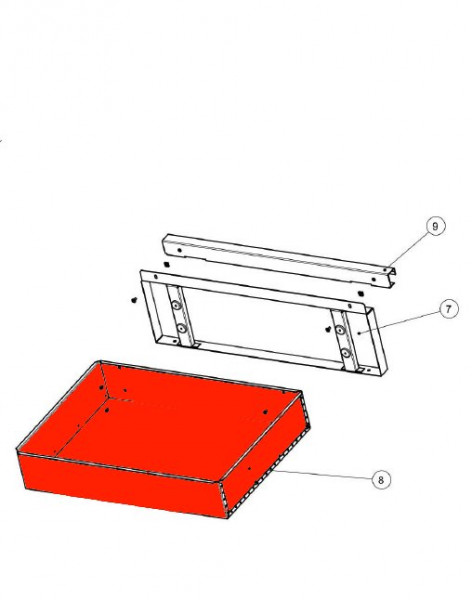

Original Holzfach für den Festbrennstoffherd Wamsler W1-75

Wamsler W1-75 Holzfach Eckdaten:

• Lagerfach für Holz, Ablagefach
• hitzebeständig
• geschweißt
• Blende des Kohlewagen ist nicht enthalten
• Griff der Schublade ist nicht enthalten
• Position 8 in der Explosionszeichnung

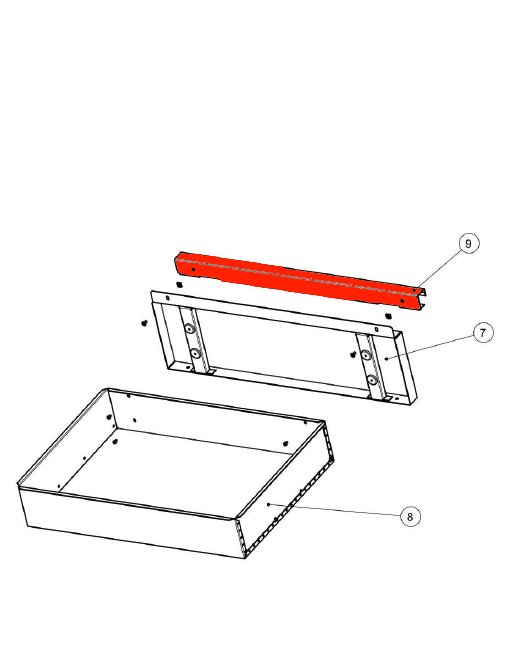

Original Türgriff für Holzfach für den Festbrennstoffherd Wamsler W1-75

• Der Stangengriff passt auf Geräte Varianten mit Anschluss rechts sowie Anschluss links.

Wamsler W1-75 Türgriff für Holzfach Eckdaten:

• Griff, Türklinke
• Position 9 in der Explosionszeichnung

Original Kochlochdeckel hinten Ceran für den Festbrennstoffherd Wamsler W1-75

• Es gibt verschiedene Ausführungen dieses Artikels. Bitte orientieren Sie sich an dem Material Ihres vorhandenen Kochlochdeckels. (Stahl oder Ceran)

Wamsler W1-75 Kochlochdeckel hinten Eckdaten:

• Kochloch Platte, Kochlochabdeckung
• Maße (B/L/H) 200 mm x 200 mm x 8 mm
• Durchmesser 200 mm
• Stärke 8 mm
• Material Ceran
• Form rund
• Position 38B in der Explosionszeichnung

Original Kochlochdeckel hinten Stahl für den Festbrennstoffherd Wamsler W1-75

• Es gibt verschiedene Ausführungen dieses Artikels. Bitte orientieren Sie sich an dem Material Ihres vorhandenen Kochlochdeckels. (Stahl oder Ceran)

Wamsler W1-75 Kochlochdeckel hinten Eckdaten:

• Kochloch Platte, Kochlochabdeckung
• Maße (B/L/H) 200 mm x 200 mm x 8 mm
• Durchmesser 200 mm
• Stärke 8 mm
• Material Stahl
• Form rund
• Position 38A in der Explosionszeichnung

Original Kochlochdeckel Ceran für den Festbrennstoffherd Wamsler W1-75

• Es gibt verschiedene Ausführungen dieses Artikels. Bitte orientieren Sie sich an dem Material Ihres vorhandenen Kochlochdeckels. (Stahl oder Ceran)

Wamsler W1-75 Kochlochdeckel Eckdaten:

• Kochloch Platte, Kochlochabdeckung
• Maße (B/L/H) 200 mm x 320 mm x 8 mm
• Material Ceran
• Form oval
• Position 43B in der Explosionszeichnung

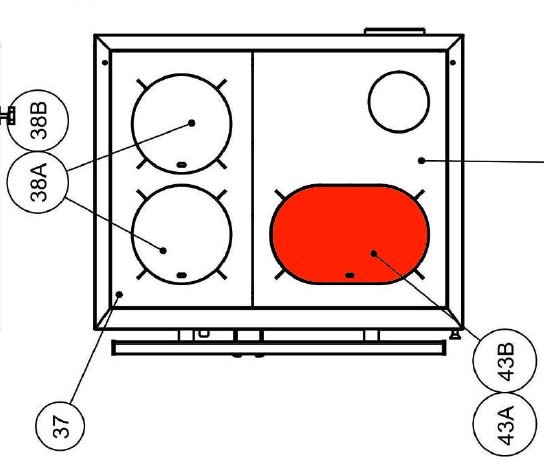

Original Kochlochdeckel Stahl für den Festbrennstoffherd Wamsler W1-75

• Es gibt verschiedene Ausführungen dieses Artikels. Bitte orientieren Sie sich an dem Material Ihres vorhandenen Kochlochdeckels. (Stahl oder Ceran)

Wamsler W1-75 Kochlochdeckel Eckdaten:

• Kochloch Platte, Feuerloch Abdeckung
• Maße (B/L/H) 200 mm x 320 mm x 8 mm
• Material Stahl
• Position 43A in der Explosionszeichnung

Original Kochlochdeckel Set Ceran für den Festbrennstoffherd Wamsler W1-75

• Es gibt verschiedene Ausführungen dieses Artikels. Bitte orientieren Sie sich an dem Material Ihrer vorhandenen Kochlochdeckel. (Stahl oder Ceran)

Wamsler W1-75 Kochlochdeckel Eckdaten:

• Lieferumfang 2 Stück
• Kochlochabdeckung, Feuerloch Abdeckung
• Durchmesser 200 mm
• Stärke 8 mm
• Material Ceran
• Form rund
• hitzebeständig
• Position 38B in der Explosionszeichnung

Original Kochlochdeckel Set Stahl für den Küchenherd Wamsler W1-75

• Es gibt verschiedene Ausführungen dieses Artikels. Bitte orientieren Sie sich an dem Material Ihrer vorhandenen Kochlochdeckel. (Stahl oder Ceran)

• 2-teiliges Set

Wamsler W1-75 Kochlochdeckel Eckdaten:

• Kochlochabdeckung, Feuerloch Abdeckung
• Durchmesser 200 mm
• Stärke 8 mm
• Material Stahl
• Form rund
• hitzebeständig
• Position 38A in der Explosionszeichnung

Original Kochlochdeckel vorne Ceran für den Festbrennstoffherd Wamsler W1-75

• Es gibt verschiedene Ausführungen dieses Artikels. Bitte orientieren Sie sich an dem Material Ihres vorhandenen Kochlochdeckels. (Stahl oder Ceran)

Wamsler W1-75 Kochlochdeckel vorne Eckdaten:

• Kochlochabdeckung, Feuerloch Abdeckung
• Maße (B/L/H) 200 mm x 200 mm x 8 mm
• Durchmesser 200 mm
• Stärke 8 mm
• Material Ceran
• Form rund
• Position 38B in der Explosionszeichnung

Original Kochlochdeckel vorne Stahl für den Festbrennstoffherd Wamsler W1-75

• Es gibt verschiedene Ausführungen dieses Artikels. Bitte orientieren Sie sich an dem Material Ihres vorhandenen Kochlochdeckels. (Stahl oder Ceran)

Wamsler W1-75 Kochlochdeckel vorne Eckdaten:

• Kochloch Platte, Kochlochabdeckung
• Maße (B/L/H) 200 mm x 200 mm x 8 mm
• Durchmesser 200 mm
• Stärke 8 mm
• Material Stahl
• Form rund
• Position 38A in der Explosionszeichnung

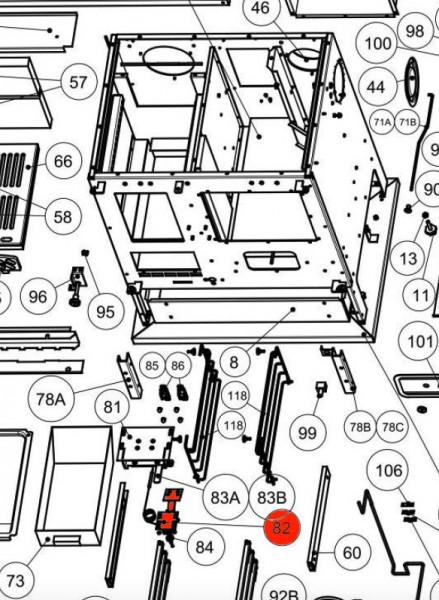

Original Luftregler für den Festbrennstoffherd Wamsler W1-75

Wamsler W1-75 Luftregler Eckdaten:

• Luftzufuhrregler, Leistungsregler
• hitzebeständig
• Position 82 in der Explosionszeichnung

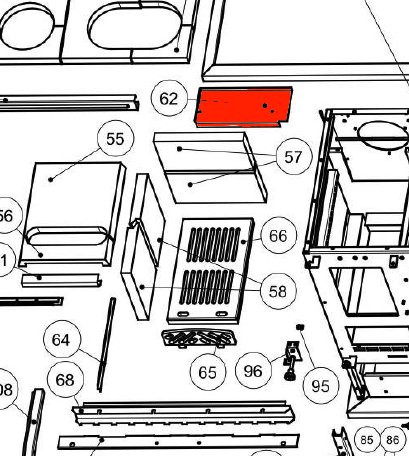

Original Halterung für Rückwandstein A für den Festbrennstoffherd Wamsler W1-75

• Passend für Geräte, deren Bratrohr sich links befindet. Der Feuerraum befindet sich rechts.

Wamsler W1-75 Halterung für Rückwandstein Eckdaten:

• Haltevorrichtung, Halter
• Position 62 in der Explosionszeichnung

Original Halterung für Rückwandstein B für den Festbrennstoffherd Wamsler W1-75

• Passend für Geräte, deren Bratrohr sich rechts befindet. Der Feuerraum befindet sich links.

Wamsler W1-75 Halterung für Rückwandstein Eckdaten:

• Haltevorrichtung, Halter
• Position 62 in der Explosionszeichnung

Original Rückwandstein oben für den Festbrennstoffherd Wamsler W1-75

Wamsler W1-75 Rückwandstein oben Eckdaten:

• Brennraumstein, Feuerraumstein
• Schamottstein
• Maße (B/L/H) 160 mm x 280 mm x 32 mm
• Material Schamotte
• Position 57 in der Explosionszeichnung

Original Rückwandstein unten für den Festbrennstoffherd Wamsler W1-75

Wamsler W1-75 Rückwandstein unten Eckdaten:

• Brennraumstein, Feuerraumstein
• Schamottstein
• Maße (B/L/H) 160 mm x 280 mm x 32 mm
• Material Schamotte
• Position 57 in der Explosionszeichnung

Scheibendichtung für Bratrohr für den Festbrennstoffherd Wamsler W1-75

Wamsler W1-75 Scheibendichtung für Bratrohr Eckdaten:

• Glasdichtung, Glasband
• Maße (B/H) 8 mm x 2 mm
• Länge 3,00 m
• selbstklebend

Scheibendichtung für Feuerraumtür für den Festbrennstoffherd Wamsler W1-75

Wamsler W1-75 Scheibendichtung für Feuerraumtür Eckdaten:

• Dichtung, Holzofenschnur
• Flachdichtung
• Maße (B/H) 8 mm x 2 mm
• Länge 2,00 m
• selbstklebend

Original Scheibenhalter für den Küchenherd Wamsler W1-75

• Für diese Scheibenhalter empfehlen wir einen Scheibenhalterdichtung.

Wamsler W1-75 Scheibenhalter Eckdaten:

• Lieferumfang 1 Stück
• Glashalter, Halterung für Sichtscheibe
• Maße (B/L/H) 10 mm x 25 mm x 2 mm
• Material Stahl

Dichtung für Scheibenhalter Bratrohr für den Festbrennstoffherd Wamsler W1-75

Wamsler W1-75 Dichtung für Scheibenhalter Eckdaten:

• Dichtband, Dichtungsschnur
• selbstklebend

Dichtung für Scheibenhalter Feuerraumtür für den Festbrennstoffherd Wamsler W1-75

Wamsler W1-75 Dichtung für Scheibenhalter Eckdaten:

• Dichtschnur, Dichtungsband
• Länge 1,00 m
• selbstklebend

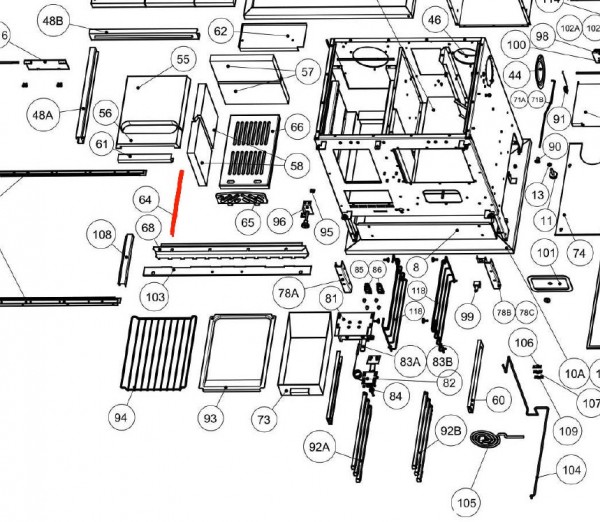

Original Halterung für Seitenstein für den Festbrennstoffherd Wamsler W1-75

• Die Halteleiste liegt seitlich auf den äußeren Brennraumsteinen auf. Auf der Bratrohr zugewandten Seite wird keine Halteleiste benötigt.

Wamsler W1-75 Halterung für Seitenstein Eckdaten:

• Haltevorrichtung, Halter
• Position 64 in der Explosionszeichnung

Original Seitenstein links hinten für den Küchenherd Wamsler W1-75

Wamsler W1-75 Seitenstein links hinten Eckdaten:

• Feuerraumstein, Holzofenstein
• Schamottstein
• Maße (B/L/H) 165/184 mm x 255 mm x 30 mm
• Material Schamotte
• Position 58 in der Explosionszeichnung

Original Seitenstein links vorne für den Küchenherd Wamsler W1-75

Wamsler W1-75 Seitenstein links vorne Eckdaten:

• Brennraumstein, Ofenstein
• Schamottstein
• Maße (B/L/H) 165/184 mm x 255 mm x 30 mm
• Material Schamotte
• Position 58 in der Explosionszeichnung

Original Seitenstein rechts hinten für den Küchenherd Wamsler W1-75

Wamsler W1-75 Seitenstein rechts hinten Eckdaten:

• Feuerraumstein, Holzofenstein
• Schamottstein
• Maße (B/L/H) 165/184 mm x 255 mm x 30 mm
• Material Schamotte
• Position 58 in der Explosionszeichnung

Original Seitenstein rechts vorne für den Küchenherd Wamsler W1-75

Wamsler W1-75 Seitenstein rechts vorne Eckdaten:

• Brennraumstein, Feuerraumstein
• Schamottstein
• Maße (B/L/H) 165/184 mm x 255 mm x 30 mm
• Material Schamotte
• Position 58 in der Explosionszeichnung

Original Sichtscheibe für Bratrohr A für den Festbrennstoffherd Wamsler W1-75

• Passend für Geräte, deren Bratrohr sich links befindet. Der Feuerraum befindet sich rechts.
• Passend für Geräte ab Baujahr 2015, da es eine herstellerseitige Änderung an der äußeren Scheibe gab.
• Es wird nur noch diese Sichtscheibe produziert.

Wamsler W1-75 Sichtscheibe für Bratrohr Eckdaten:

• Holzofenglas, Schauglas
• Maße (B/L/H) 290 mm x 305 mm x 4 mm
• Material Glas
• Form gerade
• hitzebeständig
• Position 28 in der Explosionszeichnung

Original Sichtscheibe außen für Bratrohr B für den Festbrennstoffherd Wamsler W1-75

• Passend für Geräte, deren Bratrohr sich rechts befindet. Der Feuerraum befindet sich links.
• Passend für Geräte ab Baujahr 2015, da es eine herstellerseitige Änderung an der äußeren Scheibe gab.
• Es wird nur noch diese Sichtscheibe produziert.

Wamsler W1-75 Sichtscheibe außen für Bratrohr Eckdaten:

• Ofenglas, Schauglas
• Maße (B/L/H) 290 mm x 305 mm x 4 mm
• Form flach
• hitzebeständig
• Position 28 in der Explosionszeichnung

Original Sichtscheibe außen für Feuerraumtür für den Küchenherd Wamsler W1-75

Wamsler W1-75 Sichtscheibe außen für Feuerraumtür Eckdaten:

• Kaminglas, Türglas
• Maße (B/L/H) 181 mm x 290 mm x 4 mm
• Form flach
• hitzebeständig
• Position 17 in der Explosionszeichnung

Original Sichtscheibe innen für Bratrohr für den Küchenherd Wamsler W1-75

• Passend für Geräte, deren Bratrohr sich links befindet. Der Feuerraum befindet sich rechts.
• Passend für Geräte ab Baujahr 2015, da es gab eine herstellerseitige Änderung an der inneren Scheibe.
• Es wird nur noch diese Sichtscheibe produziert.

Wamsler W1-75 Sichtscheibe innen für Bratrohr Eckdaten:

• Glasscheibe, Scheibe
• Maße (B/L/H) 305 mm x 290 mm x 4 mm
• Form flach
• hitzebeständig
• mit Bohrloch für Thermometer
• bedruckt mit Temperaturskala 50 Grad bis 400 Grad
• Position 31 in der Explosionszeichnung

Original Sichtscheibe innen für Bratrohr B für den Küchenherd Wamsler W1-75

• Passend für Geräte, deren Bratrohr sich rechts befindet. Der Feuerraum befindet sich links.
• Passend für Geräte ab Baujahr 2015,da es gab eine herstellerseitige Änderung an der inneren Scheibe.
• Es wird nur noch diese Sichtscheibe produziert.

Wamsler W1-75 Sichtscheibe innen für Bratrohr Eckdaten:

• Holzofenglas, Kaminscheibe
• Maße (B/L/H) 305 mm x 290 mm x 4 mm
• Form flach
• hitzebeständig
• mit Bohrloch für Thermometer
• bedruckt mit Temperaturskala 50 Grad bis 400 Grad
• Position 31 in der Explosionszeichnung

Original Sichtscheibe innen für Feuerraumtür für den Küchenherd Wamsler W1-75

• Die Sichtscheibe innen passt sowohl bei Geräten mit Anschluss rechts als auch links.

Wamsler W1-75 Sichtscheibe innen für Feuerraumtür Eckdaten:

• Ofenglas, Holzofenglas
• Maße (B/L/H) 181 mm x 290 mm x 4 mm
• Form flach
• hitzebeständig
• Position 17 in der Explosionszeichnung

Original Stehrost für den Küchenherd Wamsler W1-75

Wamsler W1-75 Stehrost Eckdaten:

• Glutfang, Aschefang
• Maße (B/L/H) 215 mm x 74 mm x 10 mm
• Material Guss
• Farbe schwarz
• hitzebeständig
• schwarz lackiert
• Position 42 in der Explosionszeichnung

Original Teleskopauszug Set für den Festbrennstoffherd Wamsler W1-75

• 2-teiliges Set

Wamsler W1-75 Teleskopauszug Eckdaten:

• Laufschiene, Schienenführung
• Laufschiene rechts
• Laufschiene links
• Position 60 in der Explosionszeichnung

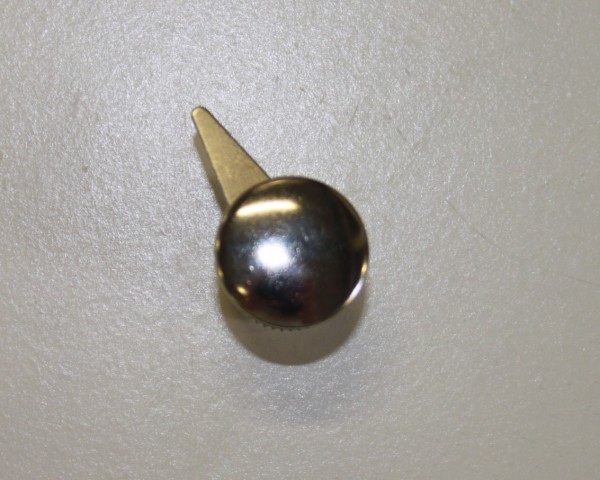

Original Thermometer für den Festbrennstoffherd Wamsler W1-75

• Der Hersteller hat 2017 auf dieses Thermometer umgestellt und die Produktion des vorherigen Thermometers eingestellt.

Wamsler W1-75 Thermometer Eckdaten:

• Temperaturmesser, Thermostat
• Maße (H) 17 mm
• zur Messung der Temperatur im Bratrohr
• Durchmesser Gewinde 3 mm
• inkl. Dichtring
• inkl. Befestigungsschraube

Original Halterung für Zugumlenkung für den Festbrennstoffherd Wamsler W1-75

Wamsler W1-75 Halterung für Zugumlenkung Eckdaten:

• Haltevorrichtung, Halter
• Maße (B/L/H) 35 mm x 236 mm x 30 mm
• Material Metall
• Position 61 in der Explosionszeichnung

Original Zugumlenkung hinten für den Festbrennstoffherd Wamsler W1-75

Wamsler W1-75 Zugumlenkung hinten Eckdaten:

• Prallplatte, Rauchumlenkung
• Maße (B/L/H) 265 mm x 285 mm x 32 mm
• Material Schamotte
• Position 55 in der Explosionszeichnung

Original Zugumlenkung vorne für den Festbrennstoffherd Wamsler W1-75

Wamsler W1-75 Zugumlenkung vorne Eckdaten:

• Rauchgasumlenkung, Umlenkung
• Maße (B/L/H) 85 mm x 285 mm x 32 mm
• Material Schamotte
• Position 56 in der Explosionszeichnung

Original Abgasstutzen für den Küchenherd Wamsler W1-90

Wamsler W1-90 Abgasstutzen Eckdaten:

• Abluftstutzen, Anschlussstutzen
• Durchmesser 120 mm
• Material Stahl
• Position 10 in der Explosionszeichnung

Original Abschirmung links hinten für den Festbrennstoffherd Wamsler W1-90

Wamsler W1-90 Abschirmung links hinten Eckdaten:

• Isolierstein, Schutzstein
• Maße (B/L/H) 284 mm x 118 mm x 30 mm
• Material Vermiculite
• Position 31 in der Explosionszeichnung

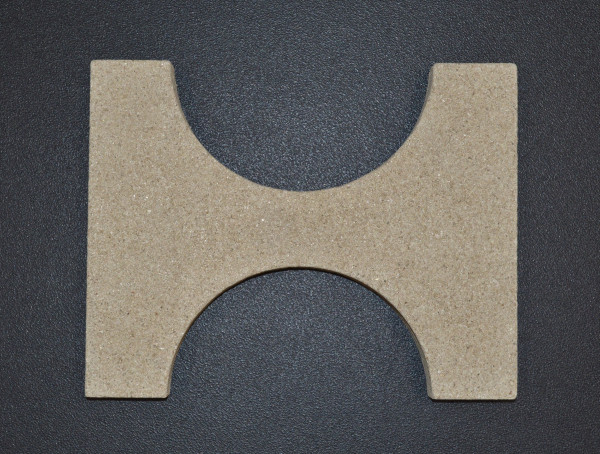

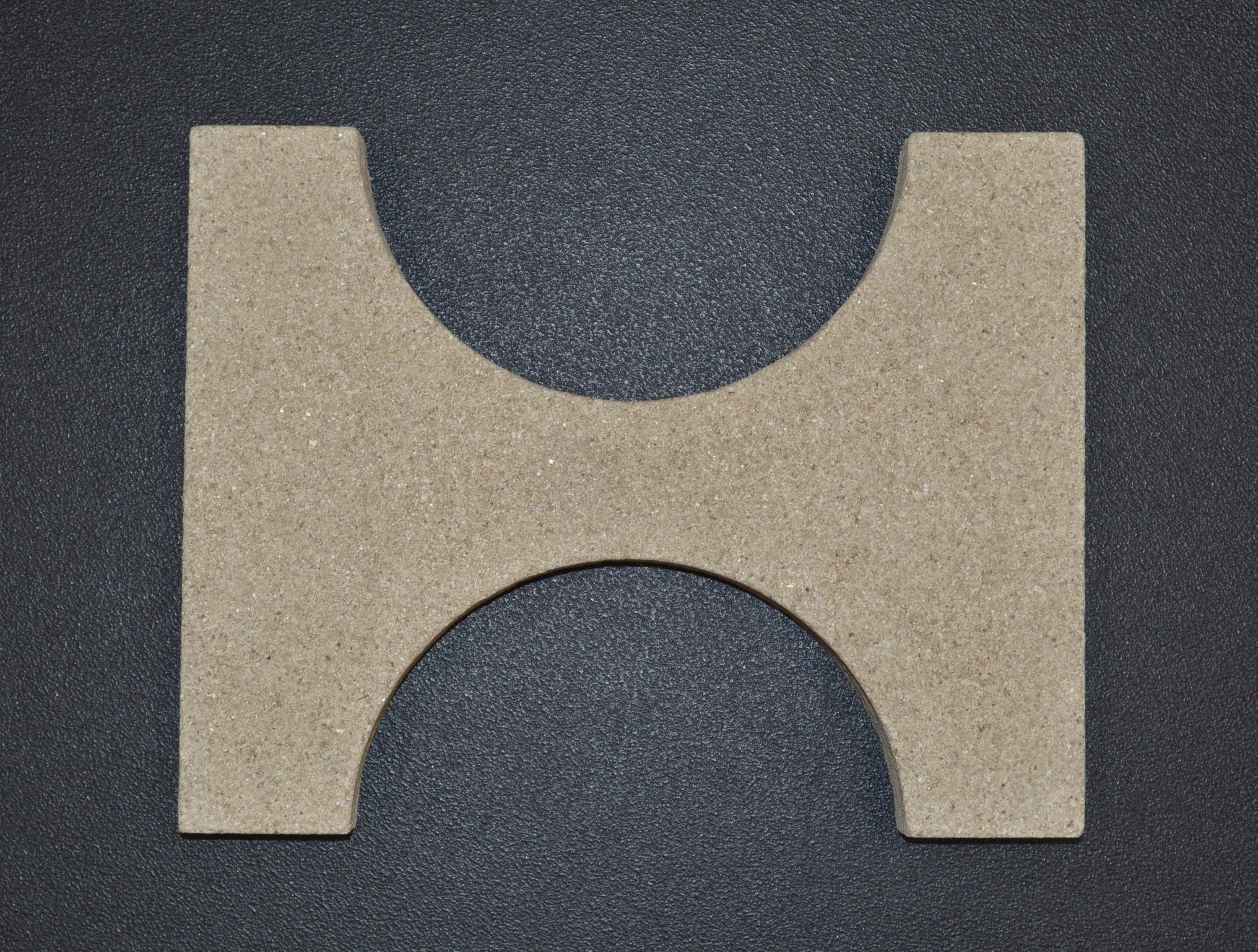

Original Abschirmung links mittig für den Festbrennstoffherd Wamsler W1-90

Wamsler W1-90 Abschirmung links mittig Eckdaten:

• Isolierstein, Schutzstein
• Vermiculitesteine
• Maße (B/L/H) 282 mm x 224 mm x 30 mm
• Material Vermiculite
• Position 32 in der Explosionszeichnung

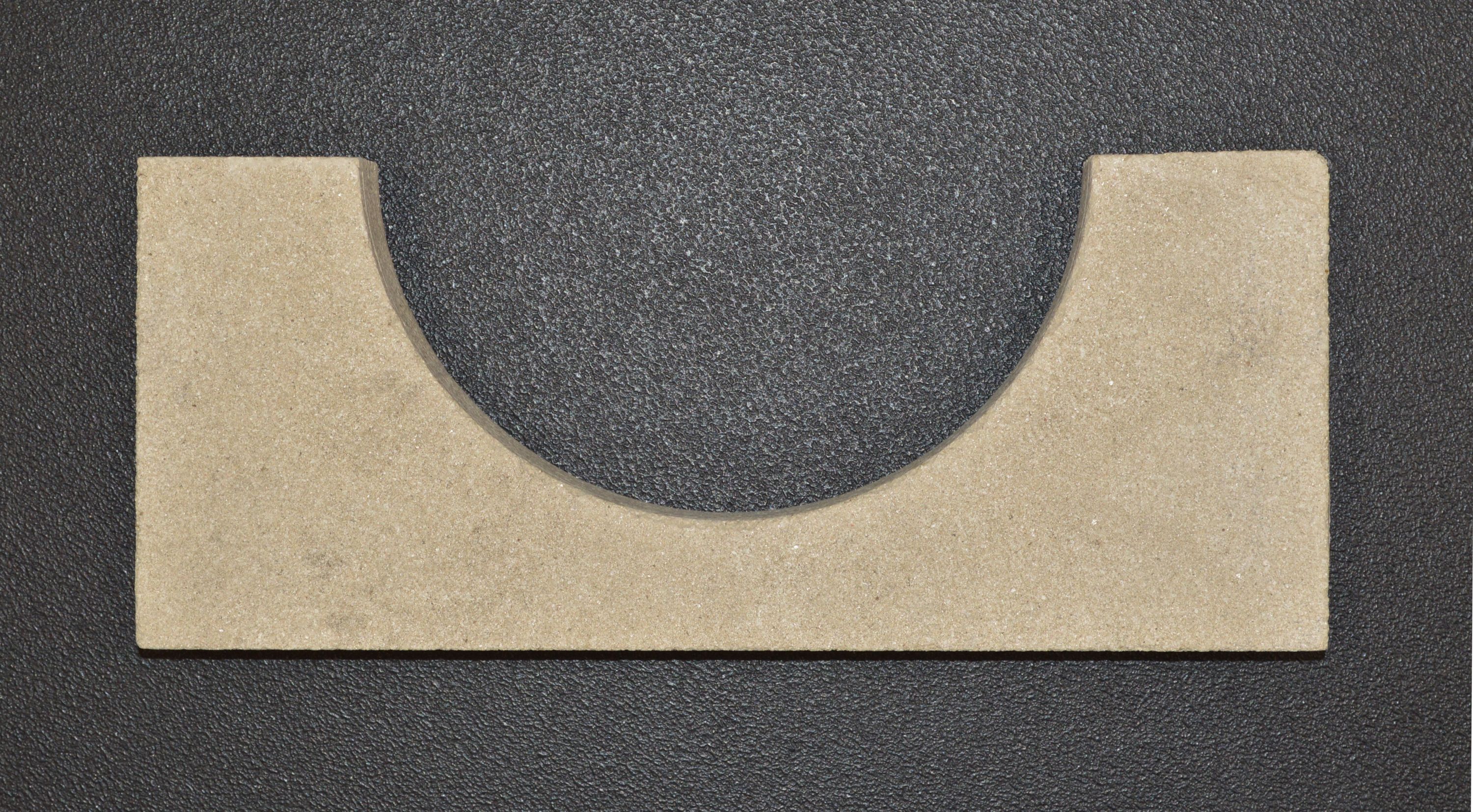

Original Abschirmung links vorne für den Festbrennstoffherd Wamsler W1-90

Wamsler W1-90 Abschirmung links vorne Eckdaten:

• Isolierstein, Schutzstein
• Maße (B/L/H) 284 mm x 118 mm x 30 mm
• Material Vermiculite
• Position 31 in der Explosionszeichnung

Original Abschirmung rechts außen hinten für den Festbrennstoffherd Wamsler W1-90

Wamsler W1-90 Abschirmung rechts außen hinten Eckdaten:

• Isolierstein, Schutzstein
• Maße (B/L/H) 175 mm x 170 mm x 30 mm
• Material Vermiculite
• Position 46 in der Explosionszeichnung

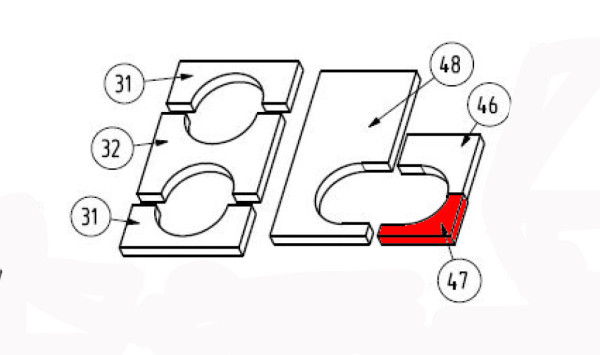

Original Abschirmung rechts außen vorne für den Festbrennstoffherd Wamsler W1-90

Wamsler W1-90 Abschirmung rechts außen vorne Eckdaten:

• Isolierstein, Schutzstein
• Maße (B/L/H) 175 mm x 120 mm x 30 mm
• Material Vermiculite
• Position 47 in der Explosionszeichnung

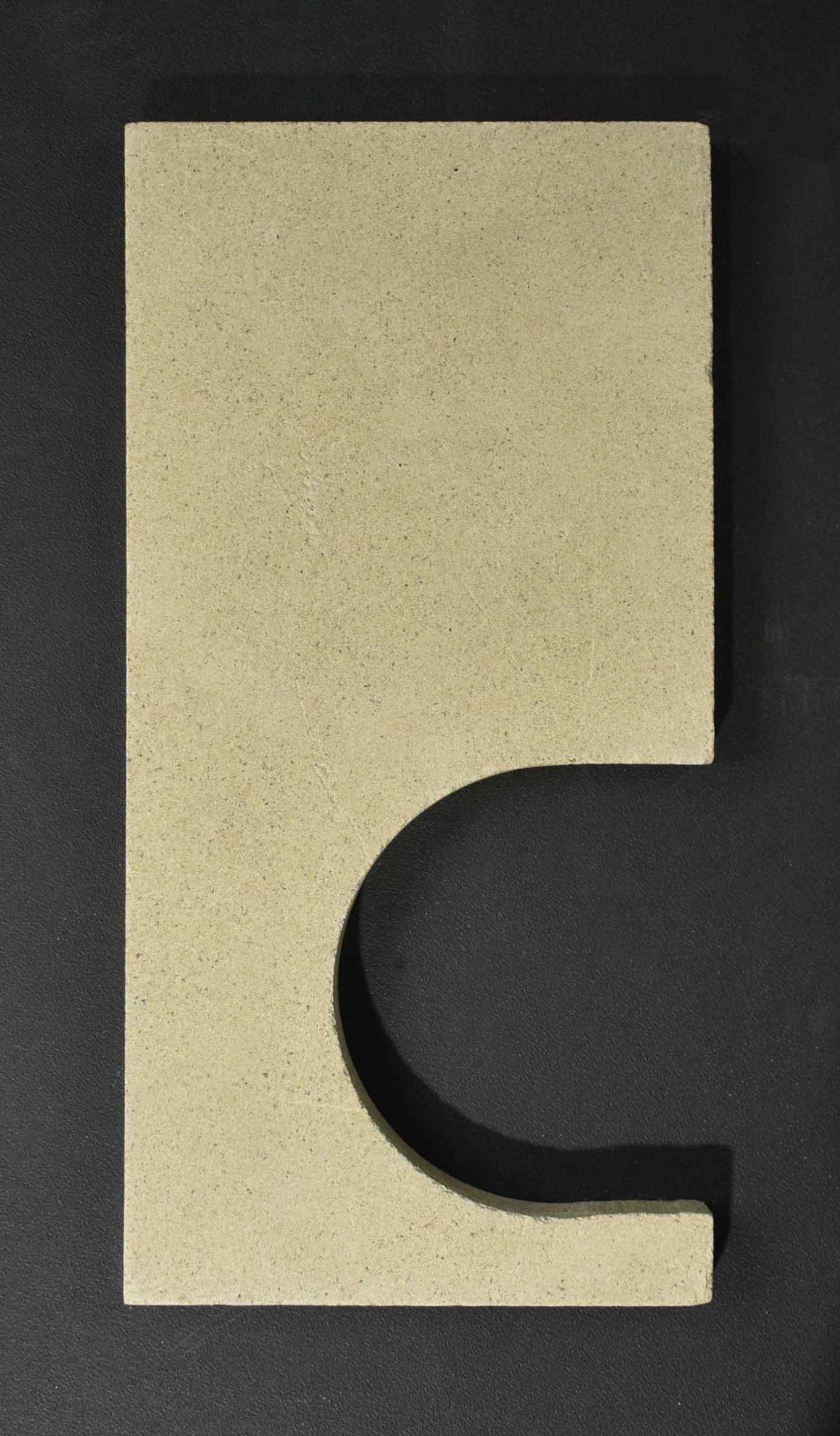

Original Abschirmung rechts innen für den Festbrennstoffherd Wamsler W1-90

Wamsler W1-90 Abschirmung rechts innen Eckdaten:

• Isolierstein, Schutzstein
• Maße (B/L/H) 227 mm x 460 mm x 30 mm
• Material Vermiculite
• Position 48 in der Explosionszeichnung

Original Aschekasten für den Festbrennstoffherd Wamsler W1-90

Wamsler W1-90 Aschekasten Eckdaten:

• Aschelade, Auffangbehälter
• Maße (B/L/H) 97 mm x 400 mm x 85 mm
• Material Metall
• geschweißt
• Position 73 in der Explosionszeichnung

Original Ascherost für den Festbrennstoffherd Wamsler W1-90

Wamsler W1-90 Ascherost Eckdaten:

• Feuerraumrost, Holzofenrost
• Maße (B/L/H) 365 mm x 215 mm x 30 mm
• Material Guss
• Farbe schwarz

Original Bratrohr A für den Festbrennstoffherd Wamsler W1-90

• Passend für Geräte, deren Bratrohr sich links befindet. Der Feuerraum befindet sich rechts.

Wamsler W1-90 Bratrohr Eckdaten:

• Backraum, Backfach
• Position 80 in der Explosionszeichnung

Original Bratrohr B für den Festbrennstoffherd Wamsler W1-90

• Passend für Geräte, deren Bratrohr sich rechts befindet. Der Feuerraum befindet sich links.

Wamsler W1-90 Bratrohr Eckdaten:

• Backraum, Backfach
• Position 80 in der Explosionszeichnung

Original Dichtung für Kochlochdeckel Set für den Festbrennstoffherd Wamsler W1-90

Wamsler W1-90 Dichtung für Kochlochdeckel Eckdaten:

• Dichtband, Dichtschnur
• Kordeldichtung
• Länge 2,50 m
• Durchmesser 6mm

Kleber Eckdaten:

• 1 Stück
• 20ml
• hitzebeständig

Dichtungsabbinder Eckdaten:

• 1 Stück
• zum teilen
• hitzebeständig

Original Türgriff für Feuerraum gebogen für den Kaminofen Wamsler W1-90

• passend für Geräte mit gebogenem Türgriff
• passend für Geräte mit Beschlägen in "Trend"

Wamsler W1-90 Türgriff für Feuerraum Eckdaten:

• Griff, Türklinke
• Material Edelstahl
• Position 26 in der Explosionszeichnung

Original Schraube für Feuerraum Türgriff gebogen für den Küchenherd Wamsler W1-90

• passend für Geräte mit gebogenem Türgriff
• passend für Geräte mit Beschlägen in "Trend"

Wamsler W1-90 Schraube für Feuerraum Türgriff Eckdaten:

• Befestigungsschraube, Gewindestift
• Material Metall
• Position 27 in der Explosionszeichnung

Original Türgriff für Feuerraum rund für den Kaminofen Wamsler W1-90

• passend für Geräte mit rundem Türgriff
• passend für Geräte mit Beschlägen in "Style"

Wamsler W1-90 Türgriff für Feuerraum Eckdaten:

• Griff, Türklinke
• Durchmesser 20 mm
• Grifflänge 175 mm
• Material Edelstahl

Original Schraube für Feuerraum Türgriff rund für den Küchenherd Wamsler W1-90

• passend für Geräte mit rundem Türgriff
• passend für Geräte mit Beschlägen in "Style"

Wamsler W1-90 Schraube für Feuerraum Türgriff Eckdaten:

• Befestigungsschraube, Gewindestift
• Material Metall
• Position 27 in der Explosionszeichnung

Original Feuerraumauskleidung für den Festbrennstoffherd Wamsler W1-90

Wamsler W1-90 Feuerraumauskleidung Eckdaten:

• Feuerraumauskleidung, Brennraumsteine

• Material Schamotte
• Seitenstein links vorne (165/184 x 255 x 30 mm) , Seitenstein rechts vorne (165/184 x 255 x 30 mm)
• Seitenstein links hinten (165/184 x 255 x 30 mm) , Seitenstein rechts hinten (165/184 x 255 x 30 mm)
• Rückwandstein unten (160 x 320 x 32 mm) , Rückwandstein oben (160 x 320 x 32 mm)
• Zugumlenkung hinten (320 x 265 x 32 mm) , Zugumlenkung vorne (320 x 85 x 32 mm)

Original Verriegelung für Feuerraumtür Verriegelung für den Küchenherd Wamsler W1-90

Wamsler W1-90 Verriegelung für Feuerraumtür Verriegelung Eckdaten:

• Verschluss, Sperrvorrichtung
• Maße (B/L/H) 20 mm x 75 mm x 3 mm
• Material Guss
• geschweißt

Original Holzfach für den Festbrennstoffherd Wamsler W1-90

Wamsler W1-90 Holzfach Eckdaten:

• Kohlefach, Ablagefach
• hitzebeständig
• Position 22 in der Explosionszeichnung

Original Kochlochdeckel hinten für den Festbrennstoffherd Wamsler W1-90

• Es gibt verschiedene Ausführungen dieses Artikels. Bitte orientieren Sie sich an dem Material Ihres vorhandenen Kochlochdeckels. (Stahl oder Ceran)

Wamsler W1-90 Kochlochdeckel hinten Eckdaten:

• Kochlochabdeckung, Feuerloch Abdeckung
• Maße (B/L/H) 200 mm x 200 mm x 8 mm
• Durchmesser 200 mm
• Stärke 8 mm
• Material Stahl

Original Kochlochdeckel links B für den Küchenherd Wamsler W1-90

• Es gibt verschiedene Ausführungen dieses Artikels. Bitte orientieren Sie sich an dem Material Ihres vorhandenen Kochlochdeckels. (Stahl oder Ceran)

Wamsler W1-90 Kochlochdeckel links Eckdaten:

• Kochloch Platte, Feuerloch Abdeckung
• Maße (B/L/H) 200 mm x 200 mm x 8 mm
• Durchmesser 200 mm
• Stärke 8 mm
• Material Ceran
• Form rund
• Position 15 in der Explosionszeichnung

Original Kochlochdeckel Ceran für den Festbrennstoffherd Wamsler W1-90

• Es gibt verschiedene Ausführungen dieses Artikels. Bitte orientieren Sie sich an dem Material Ihres vorhandenen Kochlochdeckels. (Stahl oder Ceran)

Wamsler W1-90 Kochlochdeckel Eckdaten:

• Kochloch Platte, Feuerloch Abdeckung
• Maße (B/L/H) 200 mm x 320 mm x 8 mm
• Material Ceran
• Form oval
• Position 15B in der Explosionszeichnung

Original Kochlochdeckel Stahl für den Festbrennstoffherd Wamsler W1-90

• Es gibt verschiedene Ausführungen dieses Artikels. Bitte orientieren Sie sich an dem Material Ihres vorhandenen Kochlochdeckels. (Stahl oder Ceran)

Wamsler W1-90 Kochlochdeckel Eckdaten:

• Kochlochabdeckung, Feuerloch Abdeckung
• Maße (B/L/H) 200 mm x 320 mm x 8 mm
• Material Stahl
• Form oval
• Position 15B in der Explosionszeichnung

Original Kochlochdeckel rechts B für den Küchenherd Wamsler W1-90

• Es gibt verschiedene Ausführungen dieses Artikels. Bitte orientieren Sie sich an dem Material Ihres vorhandenen Kochlochdeckels. (Stahl oder Ceran)

Wamsler W1-90 Kochlochdeckel rechts Eckdaten:

• Kochlochabdeckung, Feuerloch Abdeckung
• Maße (B/L/H) 200 mm x 200 mm x 8 mm
• Durchmesser 200 mm
• Stärke 8 mm
• Material Ceran
• Form rund
• Position 15 in der Explosionszeichnung

Original Kochlochdeckel Set B für den Küchenherd Wamsler W1-90

• Es gibt verschiedene Ausführungen dieses Artikels. Bitte orientieren Sie sich an dem Material Ihrer vorhandenen Kochlochdeckel. (Stahl oder Ceran)

Wamsler W1-90 Kochlochdeckel Eckdaten:

• Lieferumfang 2 Stück
• Kochloch Platte, Feuerloch Abdeckung
• Durchmesser 200 mm
• Stärke 8 mm
• Material Ceran
• Form rund
• hitzebeständig
• Position 15 in der Explosionszeichnung

Original Kochlochdeckel Set für den Küchenherd Wamsler W1-90

• Es gibt verschiedene Ausführungen dieses Artikels. Bitte orientieren Sie sich an dem Material Ihrer vorhandenen Kochlochdeckel. (Stahl oder Ceran)

• 2-teiliges Set

Wamsler W1-90 Kochlochdeckel Eckdaten:

• Kochloch Platte, Feuerloch Abdeckung
• Durchmesser 200 mm
• Stärke 8 mm
• Material Stahl
• Form rund
• hitzebeständig
• Position 15A in der Explosionszeichnung

Original Kochlochdeckel vorne für den Festbrennstoffherd Wamsler W1-90

• Es gibt verschiedene Ausführungen dieses Artikels. Bitte orientieren Sie sich an dem Material Ihres vorhandenen Kochlochdeckels. (Stahl oder Ceran)

Wamsler W1-90 Kochlochdeckel vorne Eckdaten:

• Kochloch Platte, Feuerloch Abdeckung
• Maße (B/L/H) 200 mm x 200 mm x 8 mm
• Durchmesser 200 mm
• Stärke 8 mm
• Material Stahl
• Form rund

Original Luftregler für den Festbrennstoffherd Wamsler W1-90

Wamsler W1-90 Luftregler Eckdaten:

• Zuluftregler, Luftzufuhrregler
• Maße (B/L/H) 182 mm x 60 mm x 30 mm
• Material Edelstahl
• Position 57 in der Explosionszeichnung

Original Halterung für Rückwandstein A für den Festbrennstoffherd Wamsler W1-90

• Passend für Geräte, deren Bratrohr sich links befindet. Der Feuerraum befindet sich rechts.

Wamsler W1-90 Halterung für Rückwandstein Eckdaten:

• Haltevorrichtung, Halter
• Position 39 in der Explosionszeichnung

Original Halterung für Rückwandstein für den Festbrennstoffherd Wamsler W1-90

• Passend für Geräte, deren Bratrohr sich rechts befindet. Der Feuerraum befindet sich links.

Wamsler W1-90 Halterung für Rückwandstein Eckdaten:

• Haltevorrichtung, Halter
• Position 39 in der Explosionszeichnung

Original Rückwandstein oben für den Festbrennstoffherd Wamsler W1-90

Wamsler W1-90 Rückwandstein oben Eckdaten:

• Brennraumstein, Feuerraumstein
• Schamottstein
• Maße (B/L/H) 320 mm x 160 mm x 32 mm
• Material Schamotte

Original Rückwandstein unten für den Küchenherd Wamsler W1-90

Wamsler W1-90 Rückwandstein unten Eckdaten:

• Brennraumstein, Feuerraumstein
• Schamottstein
• Maße (B/L/H) 320 mm x 160 mm x 32 mm
• Material Schamotte
• Position 41 in der Explosionszeichnung

Scheibendichtung für Feuerraumtür für den Festbrennstoffherd Wamsler W1-90

Wamsler W1-90 Scheibendichtung für Feuerraumtür Eckdaten:

• Dichtschnur, Ofenschnur
• Maße (B/H) 8 mm x 2 mm
• Länge 1,00 m
• selbstklebend
• Position 23 in der Explosionszeichnung

Original Scheibenhalter für den Küchenherd Wamsler W1-90

• Für diese Scheibenhalter empfehlen wir einen Scheibenhalterdichtung.

Wamsler W1-90 Scheibenhalter Eckdaten:

• Lieferumfang 1 Stück
• Glashalter, Halterung für Sichtscheibe
• Maße (B/L/H) 10 mm x 25 mm x 2 mm
• Material Stahl

Original Halterung für Seitenstein für den Festbrennstoffherd Wamsler W1-90

• Die Halteleiste liegt seitlich auf den äußeren Brennraumsteinen auf. Auf der Bratrohr zugewandten Seite wird keine Halteleiste benötigt.

Wamsler W1-90 Halterung für Seitenstein Eckdaten:

• Haltevorrichtung, Halter
• Position 38 in der Explosionszeichnung

Original Seitenstein links hinten für den Küchenherd Wamsler W1-90

Wamsler W1-90 Seitenstein links hinten Eckdaten:

• Feuerraumstein, Ofenstein
• Schamottstein
• Maße (B/L/H) 165/184 mm x 255 mm x 30 mm
• Material Schamotte
• Position 40 in der Explosionszeichnung

Original Seitenstein links vorne für den Kaminofen Wamsler W1-90

Wamsler W1-90 Seitenstein links vorne Eckdaten:

• Brennofenstein, Holzofenstein
• Schamottstein
• Maße (B/L/H) 165/184 mm x 255 mm x 30 mm
• Material Schamotte
• Position 40 in der Explosionszeichnung

Original Seitenstein rechts hinten für den Küchenherd Wamsler W1-90

Wamsler W1-90 Seitenstein rechts hinten Eckdaten:

• Feuerraumstein, Kaminofenstein
• Schamottstein
• Maße (B/L/H) 165/184 mm x 255 mm x 30 mm
• Material Schamotte
• Position 40 in der Explosionszeichnung

Original Seitenstein rechts vorne für den Küchenherd Wamsler W1-90

Wamsler W1-90 Seitenstein rechts vorne Eckdaten:

• Feuerraumstein, Brennofenstein
• Schamottstein
• Maße (B/L/H) 165/184 mm x 255 mm x 30 mm
• Material Schamotte
• Position 40 in der Explosionszeichnung

Original Sichtscheibe außen für Bratrohr für den Festbrennstoffherd Wamsler W1-90

• Passend für Geräte ab Baujahr 2015, da es eine herstellerseitige Änderung an der äußeren Scheibe gab.
• Das Türglas passt für Geräte mit Anschluss rechts und Anschluss links.
• Es wird nur noch diese Sichtscheibe produziert.

Wamsler W1-90 Sichtscheibe außen für Bratrohr Eckdaten:

• Kaminglas, Holzofenglas
• Maße (B/L/H) 290 mm x 305 mm x 4 mm
• Form flach
• hitzebeständig
• Position 28 in der Explosionszeichnung

Original Sichtscheibe außen für Feuerraumtür für den Küchenherd Wamsler W1-90

Wamsler W1-90 Sichtscheibe außen für Feuerraumtür Eckdaten:

• Glas, Kaminscheibe
• Maße (B/L/H) 240 mm x 290 mm x 4 mm
• Form flach
• hitzebeständig
• äußere Sichtscheibe
• Position 29 in der Explosionszeichnung

Original Sichtscheibe innen für Bratrohr für den Festbrennstoffherd Wamsler W1-90

Wamsler W1-90 Sichtscheibe innen für Bratrohr Eckdaten:

• Glaskeramik, Kaminscheibe
• Maße (B/L/H) 290 mm x 305 mm x 4 mm
• Form flach
• mit Bohrloch für Thermometer
• bedruckt mit Temperaturskala 50 Grad bis 400 Grad

Original Sichtscheibe innen für Feuerraumtür für den Küchenherd Wamsler W1-90

Wamsler W1-90 Sichtscheibe innen für Feuerraumtür Eckdaten:

• Holzofenglas, Glas
• Maße (B/L/H) 240 mm x 290 mm x 4 mm
• Form flach
• hitzebeständig
• Position 29 in der Explosionszeichnung

Original Stehrost für den Küchenherd Wamsler W1-90

Wamsler W1-90 Stehrost Eckdaten:

• Holzfang, Rostreling
• Maße (B/L/H) 215 mm x 74 mm x 10 mm
• Material Guss
• Farbe schwarz
• hitzebeständig
• schwarz lackiert
• Position 42 in der Explosionszeichnung

Original Teleskopauszug links für den Küchenherd Wamsler W1-90

Wamsler W1-90 Teleskopauszug links Eckdaten:

• Laufschiene, Schienenführung
• Maße (B/L) 420 mm x 35 mm
• Material Kunststoff / Metall
• 3-stufig
• vernickelt

Original Teleskopauszug rechts für den Küchenherd Wamsler W1-90

Wamsler W1-90 Teleskopauszug rechts Eckdaten:

• Laufschiene, Schienenführung
• Maße (B/L) 420 mm x 35 mm
• Material Kunststoff / Metall
• 3-stufig
• vernickelt

Original Teleskopauszug Set für den Holzherd Wamsler W1-90

Wamsler W1-90 Teleskopauszug Eckdaten:

• Laufschiene, Schienenführung
• Laufschiene rechts
• Laufschiene links
• Die Laufschienen wurden leicht abgeändert.
• Position 59 in der Explosionszeichnung

Original Thermometer für den Festbrennstoffherd Wamsler W1-90

• Der Hersteller hat 2017 auf dieses Thermometer umgestellt und die Produktion des vorherigen Thermometers eingestellt.

Wamsler W1-90 Thermometer Eckdaten:

• Temperaturmesser, Thermostat
• Maße (H) 17 mm
• zur Messung der Temperatur im Bratrohr
• Durchmesser Gewinde 3 mm
• inkl. Dichtring
• inkl. Befestigungsschraube

Original Halterung für Zugumlenkung für den Kaminofen Wamsler W1-90

Wamsler W1-90 Halterung für Zugumlenkung Eckdaten:

• Haltevorrichtung, Halter
• Maße (B/L/H) 35 mm x 263 mm x 30 mm
• Material Metall
• Position 35 in der Explosionszeichnung

Original Zugumlenkung hinten für den Festbrennstoffherd Wamsler W1-90

Wamsler W1-90 Zugumlenkung hinten Eckdaten:

• Prallplatte, Flammenschild
• Maße (B/L/H) 265 mm x 320 mm x 32 mm
• Material Schamotte
• Position 33 in der Explosionszeichnung

Original Zugumlenkung vorne für den Kaminofen Wamsler W1-90

Wamsler W1-90 Zugumlenkung vorne Eckdaten:

• Rauchgasumlenkung, Umlenkung
• Schamottstein
• Maße (B/L/H) 85 mm x 320 mm x 32 mm
• Material Schamotte
• Position 34 in der Explosionszeichnung
