Ersatzteile für Wamsler Typ 110 Kaminofen

Original Rückwandstein oben A für den Küchenherd Wamsler Typ 110 21

• Passend für Geräte, deren Bratrohr sich links befindet. Der Feuerraum befindet sich rechts.

Wamsler Typ 110 21 Rückwandstein oben Eckdaten:

• Brennraumstein, Feuerraumstein
• Schamottstein
• Maße (B/L/H) 65 mm x 330 mm x 58 mm
• Material Schamotte

Original Rückwandstein unten A für den Küchenherd Wamsler Typ 110 21

• Passend für Geräte, deren Bratrohr sich links befindet. Der Feuerraum befindet sich rechts.

Wamsler Typ 110 21 Rückwandstein unten Eckdaten:

• Brennraumstein, Feuerraumstein
• Schamottstein
• Maße (B/L/H) 147 mm x 294 mm x 100 mm
• Material Schamotte

Original Seitenstein links oben A für den Küchenherd Wamsler Typ 110 21

• Passend für Geräte, deren Bratrohr sich links befindet. Der Feuerraum befindet sich rechts.
• Stein liegt links oben im Brennraum, an der Bratrohr zugewandten Seite

Wamsler Typ 110 21 Seitenstein links oben Eckdaten:

• Brennraumstein, Feuerraumstein
• Schamottstein
• Maße (B/L/H) 445 mm x 140 mm x 32 mm
• Material Schamotte

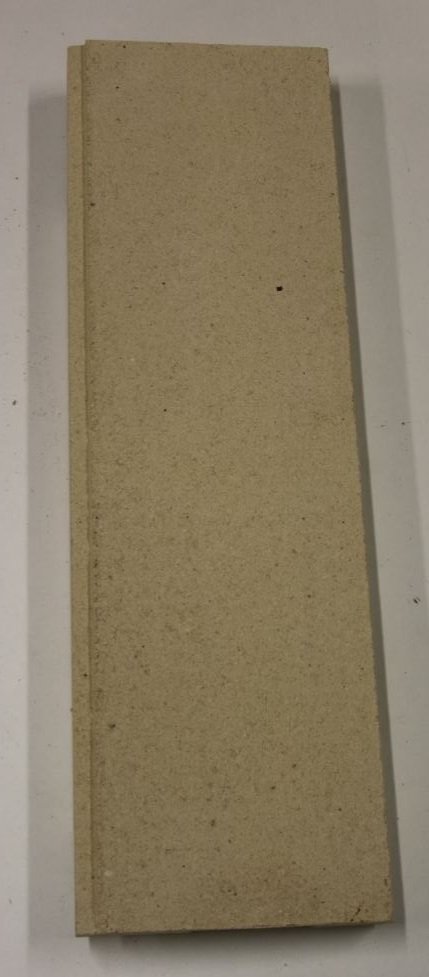

Original Seitenstein links unten A für den Küchenherd Wamsler Typ 110 21

• Passend für Geräte, deren Bratrohr sich links befindet. Der Feuerraum befindet sich rechts.
• Stein liegt links unten im Brennraum an der Bratrohr zugewandten Seite

Wamsler Typ 110 21 Seitenstein links unten Eckdaten:

• Brennraumstein, Feuerraumstein
• Schamottstein
• Maße (B/L) 450 mm x 140 mm
• Material Schamotte

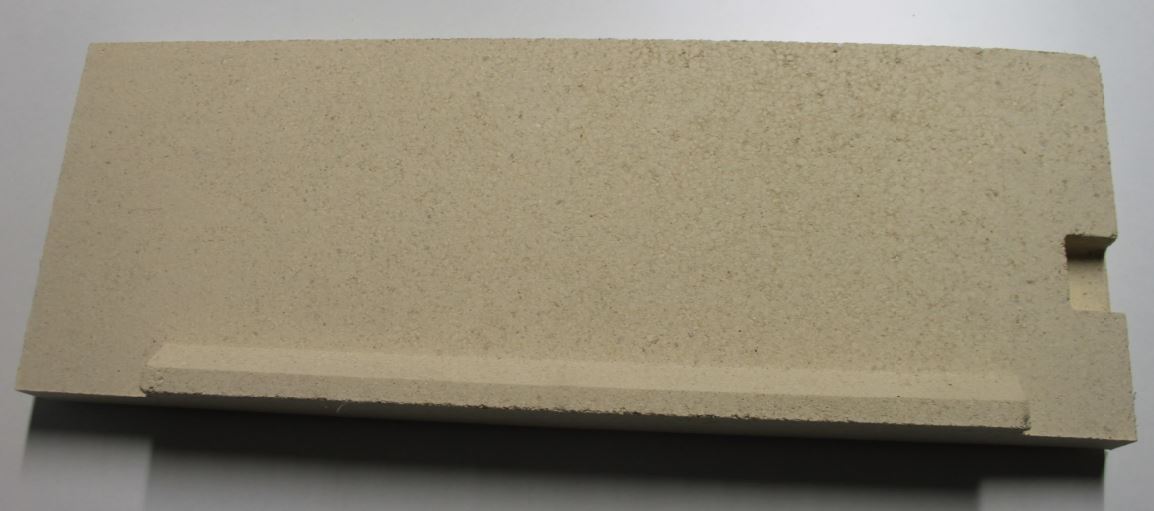

Original Seitenstein rechts unten A für den Küchenherd Wamsler Typ 110 21

• Der Hersteller hat die Produktion dieses Artikels eingestellt. Sofern wir über einen Restbestand verfügen, ist dieses Ersatzteil bei uns erhältlich

• Passend für Geräte, deren Bratrohr sich links befindet. Der Feuerraum befindet sich rechts.
• Stein liegt rechts unten im Brennraum, an der Bratrohr abgewandten Seite

Wamsler Typ 110 21 Seitenstein rechts unten Eckdaten:

• Brennraumstein, Feuerraumstein
• Schamottstein
• Maße (B/L/H) 450 mm x 165 mm x 32/46 mm
• Material Schamotte

Original Seitenstein links oben B für den Küchenherd Wamsler Typ 110 40

• Passend für Geräte, deren Bratrohr sich rechts befindet. Der Feuerraum befindet sich links.
• Stein liegt links oben im Brennraum, an der Bratrohr abgewandten Seite

Wamsler Typ 110 40 Seitenstein links oben Eckdaten:

• Brennraumstein, Feuerraumstein
• Schamottstein
• Maße (B/L/H) 190 mm x 485 mm x 30 mm
• Material Schamotte
• Position 75 in der Explosionszeichnung

Original Seitenstein rechts oben B für den Holzherd Wamsler Typ 110 40

• Passend für Geräte, deren Bratrohr sich rechts befindet. Der Feuerraum befindet sich links.
• Stein liegt rechts oben im Brennraum, an der Bratrohr zugewandten Seite

Wamsler Typ 110 40 Seitenstein rechts oben Eckdaten:

• Brennraumstein, Feuerraumstein
• Schamottstein
• Maße (B/L/H) 450 mm x 150 mm x 50/33 mm
• Material Schamotte
• Position 71 in der Explosionszeichnung

Original Backblech für den Festbrennstoffherd Wamsler Typ 110 53

Wamsler Typ 110 53 Backblech Eckdaten:

• Kuchenblech, Fettpfanne
• Maße (B/L/H) 295 mm x 400 mm x 15 mm
• Material Aluminium

Original Aschekasten für den Küchenherd Wamsler Typ 110

Wamsler Typ 110 Aschekasten Eckdaten:

• Aschelade, Aschetresor
• Maße (B/L/H) 132 mm x 450 mm x 85 mm
• Material Stahl
• geschweißt

Original Deckelheber für den Küchenherd Wamsler Typ 110

Wamsler Typ 110 Deckelheber Eckdaten:

• Deckelhaken, Hebehaken
• Maße (L/H) 205 mm x 3 mm
• Position 114 in der Explosionszeichnung

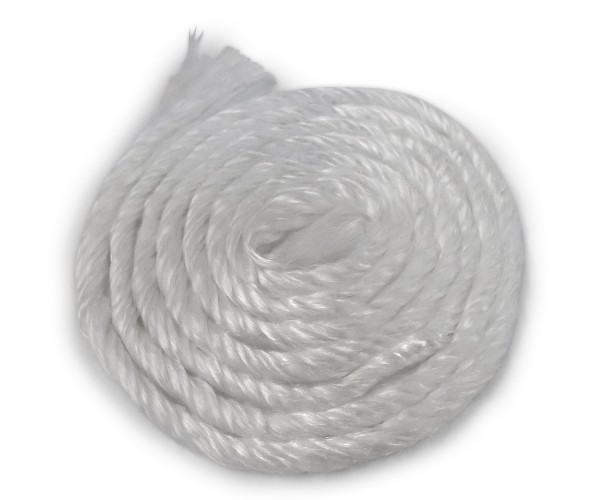

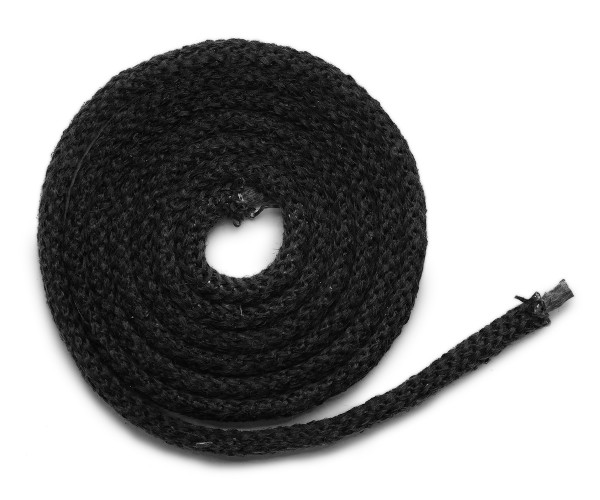

Dichtung für Herdrahmen für den Küchenherd Wamsler Typ 110

• Für die Montage wird ein Kleber benötigt, der punktuell aufgetragen wird.

Wamsler Typ 110 Dichtung für Herdrahmen Eckdaten:

• Dichtband, Dichtungsschnur
• Kordeldichtung
• Länge 2,00 m
• Durchmesser 9 mm
• Position 35 in der Explosionszeichnung

Original Profilstein hinten oben für den Küchenherd Wamsler Typ 110 K61

Wamsler Typ 110 K61 Profilstein hinten oben Eckdaten:

• Brennraumstein, Feuerraumstein
• Schamottstein
• Maße (B/L/H) 65 mm x 330 mm x 58 mm
• Material Schamotte
• Position 181 in der Explosionszeichnung

Original Rückwandstein A für den Küchenherd Wamsler Typ 110 K61

• Passend für Geräte, deren Bratrohr sich links befindet. Der Feuerraum befindet sich rechts.

Wamsler Typ 110 K61 Rückwandstein Eckdaten:

• Brennraumstein, Feuerraumstein
• Schamottstein
• Maße (B/L/H) 147 mm x 294 mm x 100 mm
• Material Schamotte
• Position 182 in der Explosionszeichnung

Original Rückwandstein B für den Küchenherd Wamsler Typ 110 K61

• Passend für Geräte, deren Bratrohr sich rechts befindet. Der Feuerraum befindet sich links.

Wamsler Typ 110 K61 Rückwandstein Eckdaten:

• Brennraumstein, Feuerraumstein
• Schamottstein
• Maße (B/L/H) 147 mm x 294 mm x 100 mm
• Material Schamotte
• Position 182 in der Explosionszeichnung

Original Seitenstein links oben A für den Küchenherd Wamsler Typ 110 K61

• Passend für Geräte, deren Bratrohr sich links befindet. Der Feuerraum befindet sich rechts.
• Stein liegt links oben im Brennraum, an der Bratrohr zugewandten Seite

Wamsler Typ 110 K61 Seitenstein links oben Eckdaten:

• Brennraumstein, Feuerraumstein
• Schamottstein
• Maße (B/L/H) 445 mm x 140 mm x 32 mm
• Material Schamotte

Original Seitenstein links unten A für den Küchenherd Wamsler Typ 110 K61

• Passend für Geräte, deren Bratrohr sich links befindet. Der Feuerraum befindet sich rechts.
• Stein liegt links unten im Brennraum an der Bratrohr zugewandten Seite

Wamsler Typ 110 K61 Seitenstein links unten Eckdaten:

• Brennraumstein, Feuerraumstein
• Schamottstein
• Maße (B/L) 450 mm x 140 mm
• Material Schamotte
• Position 178 in der Explosionszeichnung

Original Seitenstein links unten B für den Küchenherd Wamsler Typ 110 K61

• Passend für Geräte, deren Bratrohr sich rechts befindet. Der Feuerraum befindet sich links.
• Stein liegt links unten im Brennraum, an der Bratrohr abgewandten Seite

Wamsler Typ 110 K61 Seitenstein links unten Eckdaten:

• Brennraumstein, Feuerraumstein
• Schamottstein
• Maße (B/L/H) 162 mm x 447 mm x 30 mm
• Material Schamotte
• Position 185 in der Explosionszeichnung

Original Seitenstein rechts oben B für den Küchenherd Wamsler Typ 110 K61

• Passend für Geräte, deren Bratrohr sich rechts befindet. Der Feuerraum befindet sich links.
• Stein liegt rechts oben im Brennraum, an der Bratrohr zugewandten Seite

Wamsler Typ 110 K61 Seitenstein rechts oben Eckdaten:

• Brennraumstein, Feuerraumstein
• Schamottstein
• Maße (B/L/H) 445 mm x 140 mm x 32 mm
• Material Schamotte

Original Seitenstein rechts unten A für den Küchenherd Wamsler Typ 110 K61

• Der Hersteller hat die Produktion dieses Artikels eingestellt. Sofern wir über einen Restbestand verfügen, ist dieses Ersatzteil bei uns erhältlich

• Passend für Geräte, deren Bratrohr sich links befindet. Der Feuerraum befindet sich rechts.

Wamsler Typ 110 K61 Seitenstein rechts unten Eckdaten:

• Brennraumstein, Feuerraumstein
• Schamottstein
• Maße (B/L/H) 165 mm x 450 mm x 32/46 mm
• Material Schamotte

Original Seitenstein rechts unten für den Küchenherd Wamsler Typ 110 K61

• Stein liegt rechts unten im Brennraum, an der Bratrohr zugewandten Seite
• Passend für Geräte, deren Bratrohr sich rechts befindet. Der Feuerraum befindet sich links.

Wamsler Typ 110 K61 Seitenstein rechts unten Eckdaten:

• Brennraumstein, Feuerraumstein
• Schamottstein
• Maße (B/L/H) 140 mm x 450 mm x 33 mm
• Material Schamotte
• Position 178 in der Explosionszeichnung

Original Sichtscheibe innen für den Küchenherd Wamsler Typ 110 K61

Wamsler Typ 110 K61 Sichtscheibe innen Eckdaten:

• Glaskeramik, Türglas
• Maße (B/L/H) 155 mm x 305 mm x 4 mm
• Material Glas
• Form gerade
• mit drei Bohrlöchern

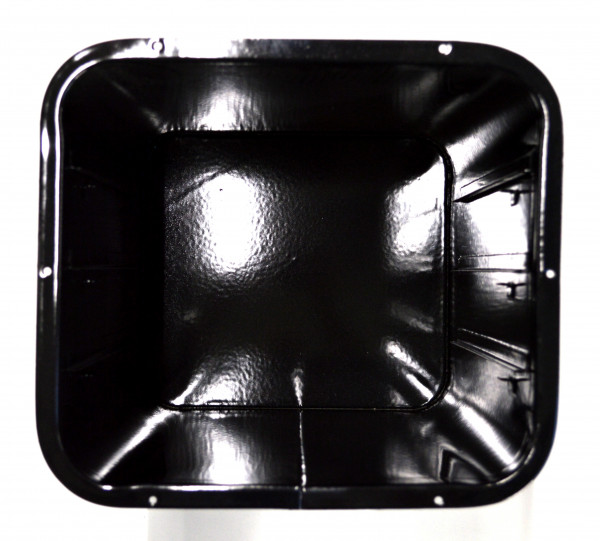

Original Bratrohr für den Holzherd Wamsler Typ 110 K61 VC

• Das Bratrohr passt in das Wamsler Modell Typ 110 K61 VC mit Anschluss rechts und Anschluß links.

Wamsler Typ 110 K61 VC Bratrohr Eckdaten:

• Backraum, Backfach
• Maße (B/L/H) 332 mm x 420 mm x 300 mm
• Material Metall
• Position 28 in der Explosionszeichnung

Original Feuerraumauskleidung B für den Küchenherd Wamsler Typ 110 K61 VC

• Es gibt verschiedene Varianten des Wamsler Typ 110. Bitte orientieren Sie sich an der genauen Modellbezeichnung, der Position des Bratrohres und den angegebenen Maßen.
• Passend für Geräte, deren Bratrohr sich rechts befindet. Der Feuerraum befindet sich links.

• 5-teiliges Set

Wamsler Typ 110 K61 VC Feuerraumauskleidung Eckdaten:

• Feuerraumauskleidung, Brennraumsteine
• Material Schamotte

• Seitenstein links unten (447 x 162 x 30 mm)
• Seitenstein rechts unten (450 x 140 x 33 mm), Seitenstein rechts oben (445 x 140 x 32 mm)
• Rückwandstein (294 x 147 x 100 mm)

Folgende Steine werden nicht mehr produziert:

• Seitenstein links oben

Original Rückwandstein A für den Küchenherd Wamsler Typ 110 K61 VC

• Passend für Geräte, deren Bratrohr sich links befindet. Der Feuerraum befindet sich rechts.

Wamsler Typ 110 K61 VC Rückwandstein Eckdaten:

• Brennraumstein, Feuerraumstein
• Schamottstein
• Maße (B/L/H) 147 mm x 294 mm x 100 mm
• Material Schamotte
• Position 301 in der Explosionszeichnung

Original Rückwandstein B für den Küchenherd Wamsler Typ 110 K61 VC

• Passend für Geräte, deren Bratrohr sich rechts befindet. Der Feuerraum befindet sich links.

Wamsler Typ 110 K61 VC Rückwandstein Eckdaten:

• Brennraumstein, Feuerraumstein
• Schamottstein
• Maße (B/L/H) 147 mm x 294 mm x 100 mm
• Material Schamotte
• Position 301 in der Explosionszeichnung

Original Seitenstein links unten A für den Küchenherd Wamsler Typ 110 K61 VC

• Passend für Geräte, deren Bratrohr sich links befindet. Der Feuerraum befindet sich rechts.
• Stein liegt links unten im Brennraum an der Bratrohr zugewandten Seite

Wamsler Typ 110 K61 VC Seitenstein links unten Eckdaten:

• Brennraumstein, Feuerraumstein
• Schamottstein
• Maße (B/L) 450 mm x 140 mm
• Material Schamotte
• Position 304 in der Explosionszeichnung

Original Seitenstein links unten B für den Küchenherd Wamsler Typ 110 K61 VC

• Passend für Geräte, deren Bratrohr sich rechts befindet. Der Feuerraum befindet sich links.
• Stein liegt links unten im Brennraum, an der Bratrohr abgewandten Seite

Wamsler Typ 110 K61 VC Seitenstein links unten Eckdaten:

• Brennraumstein, Feuerraumstein
• Schamottstein
• Maße (B/L/H) 162 mm x 447 mm x 30 mm
• Material Schamotte
• Position 302 in der Explosionszeichnung

Original Seitenstein rechts oben B für den Küchenherd Wamsler Typ 110 K61 VC

• Passend für Geräte, deren Bratrohr sich rechts befindet. Der Feuerraum befindet sich links.
• Stein liegt rechts oben im Brennraum, an der Bratrohr zugewandten Seite

Wamsler Typ 110 K61 VC Seitenstein rechts oben Eckdaten:

• Brennraumstein, Feuerraumstein
• Schamottstein
• Maße (B/L/H) 445 mm x 140 mm x 32 mm
• Material Schamotte

Original Seitenstein rechts unten A für den Küchenherd Wamsler Typ 110 K61 VC

• Der Hersteller hat die Produktion dieses Artikels eingestellt. Sofern wir über einen Restbestand verfügen, ist dieses Ersatzteil bei uns erhältlich

• Passend für Geräte, deren Bratrohr sich links befindet. Der Feuerraum befindet sich rechts.
• Stein liegt rechts unten im Brennraum, an der Bratrohr abgewandten Seite

Wamsler Typ 110 K61 VC Seitenstein rechts unten Eckdaten:

• Brennraumstein, Feuerraumstein
• Schamottstein
• Maße (B/L/H) 450 mm x 165 mm x 32/46 mm
• Material Schamotte

Original Seitenstein rechts unten B für den Küchenherd Wamsler Typ 110 K61 VC

• Passend für Geräte, deren Bratrohr sich rechts befindet. Der Feuerraum befindet sich links.
• Stein liegt rechts unten im Brennraum, an der Bratrohr zugewandten Seite

Wamsler Typ 110 K61 VC Seitenstein rechts unten Eckdaten:

• Brennraumstein, Feuerraumstein
• Schamottstein
• Maße (B/L/H) 140 mm x 450 mm x 33 mm
• Material Schamotte
• Position 304 in der Explosionszeichnung

Original Türgriff für Aschetür für den Küchenherd Wamsler Typ 110

• Dieses Ersatzteil passt sowohl auf den Wamsler Typ 110 mit Anschluss rechts als auch links.

Wamsler Typ 110 Türgriff für Aschetür Eckdaten:

• Griff, Türklinke
• Maße (L) 24,1 mm
• Durchmesser 12,3/19,8 mm
• Material Kunststoff
• Bedienknopf zur Regulierung der Primärluft
• Position 82 in der Explosionszeichnung

Original Profilstein hinten oben für den Küchenherd Wamsler Typ 110

Wamsler Typ 110 Profilstein hinten oben Eckdaten:

• Brennraumstein, Feuerraumstein
• Schamottstein
• Maße (B/L/H) 92 mm x 322 mm x 58 mm
• Material Schamotte
• Position 307 in der Explosionszeichnung

Original Rostlager für den Küchenherd Wamsler Typ 110

Wamsler Typ 110 Rostlager Eckdaten:

• Rostrahmen, Rosthalterung
• Maße (B/L/H) 347 mm x 140 mm x 36 mm
• Material Guss
• Form rechteckig
• schutzlackiert
• Position 119 in der Explosionszeichnung

Original Scheibendichtung für den Kaminofen Wamsler Typ 110

Wamsler Typ 110 Scheibendichtung Eckdaten:

• Glasdichtung, Glasband
• Länge 2,00 m
• Durchmesser 8 mm

Original Verriegelung für den Küchenherd Wamsler Typ 110

• als Teil des Türgriffs passend für die Verriegelung der Heiztür und Aschetür

Wamsler Typ 110 Verriegelung Eckdaten:

• Verschluss, Sperrvorrichtung
• Maße (B/L/H) 27 mm x 36 mm x 7 mm
• Material Edelstahl
• Position 140 in der Explosionszeichnung

Original Mutter für den Küchenherd Wamsler Typ 110

• Dieses Ersatzteil passt sowohl auf den Wamsler Typ 110 mit Anschluss rechts als auch links.

Wamsler Typ 110 Mutter Eckdaten:

• Lieferumfang 1 Stück
• Schraubenmutter, Kontermutter
• Material Metall
• Gewinde M6
• Position 151 in der Explosionszeichnung

Türdichtung für Aschetür für den Holzherd Wamsler Typ 110

• Für die Montage wird ein Kleber benötigt, der punktuell aufgetragen wird.

Wamsler Typ 110 Türdichtung für Aschetür Eckdaten:

• Türband, Dichtschnur
• Länge 1,40 m
• Durchmesser 9 mm
• Position 35 in der Explosionszeichnung

Türdichtung für Feuerraumtür für den Holzherd Wamsler Typ 110

• Für die Montage wird ein Kleber benötigt, der punktuell aufgetragen wird.

Wamsler Typ 110 Türdichtung für Feuerraumtür Eckdaten:

• Türband, Dichtschnur
• Kordeldichtung
• Länge 1,40 m
• Durchmesser 9 mm
• Position 35 in der Explosionszeichnung
