Ersatzteile für Wamsler K170 Kaminofen

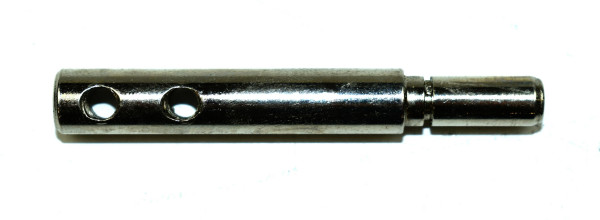

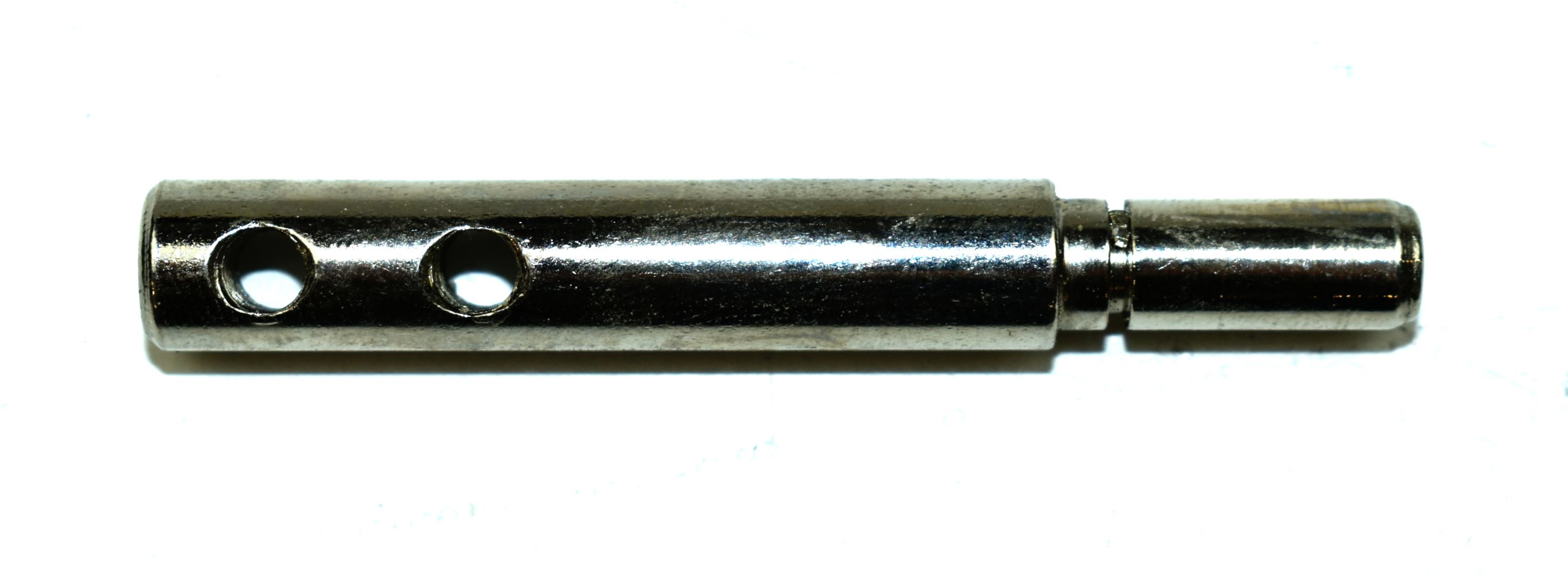

Original Achse für Türgriff für den Küchenherd Wamsler K170

• passend für Türgriff von Heiztür und Aschetür

Wamsler K170 Achse für Türgriff Eckdaten:

• Drehpunkt
• Maße (L) 65 mm
• Durchmesser 7 mm
• Material Edelstahl
• 2-fach gelocht
• Position 67 in der Explosionszeichnung

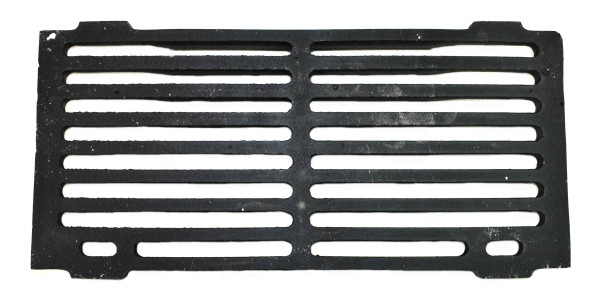

Original Ascherost für den Küchenherd Wamsler K170

Wamsler K170 Ascherost Eckdaten:

• Feuerraumrost, Holzofenrost
• Maße (B/L/H) 320 mm x 155 mm x 30 mm
• Material Guss

Original Sichtscheibe innen für Backfach A für den Küchenherd Wamsler K170

• Es gibt vom Hersteller eine neu modifizierte Sichtscheibe innen, die Sie in unserem Shop mit der Bezeichnung "Sichscheibe innen B" im entsprechenden Modell finden.
• Passend für Modelle bis Baujahr 01.2015

Wamsler K170 Sichtscheibe innen für Backfach Eckdaten:

• Glaskeramik, Scheibe
• Maße (B/L/H) 278 mm x 394 mm x 4 mm
• Material Glas
• mit 3-facher Bohrung

Original Sichtscheibe innen für Backfach B für den Küchenherd Wamsler K170

• Der Hersteller hat 2017 auf dieses Scheibe innen umgestellt und die Produktion der vorherigen Sichtscheibe innen A eingestellt.
• Beim erstmaligen Einsatz dieser Sichtscheibe innen, werden zwingend eine neue Sichtscheibe außen sowie ein neues Thermometer benötigt!!
• Passend für Modelle ab 02.2015

Wamsler K170 Sichtscheibe innen für Backfach Eckdaten:

• Holzofenglas, Glasscheibe
• Maße (B/L/H) 178 mm x 394 mm x 4 mm
• Material Glas
• Sichtscheibe innen für Bratrohr
• mit Bohrung, Durchmesser 8 mm
• mit Temperatur Skala von 50 - 400 Grad Celsius

Original Sichtscheibe innen für Backfach C für den Küchenherd Wamsler K170

• Bitte gleichen Sie vorab die Maße ab, da es hier unterschiedliche Varianten der Sichtscheibe gibt

Wamsler K170 Sichtscheibe innen für Backfach Eckdaten:

• Holzofenglas, Kaminscheibe
• Maße (B/L/H) 394 mm x 155 mm x 4 mm
• Material Glas
• mit Bohrung
• Position 168 in der Explosionszeichnung

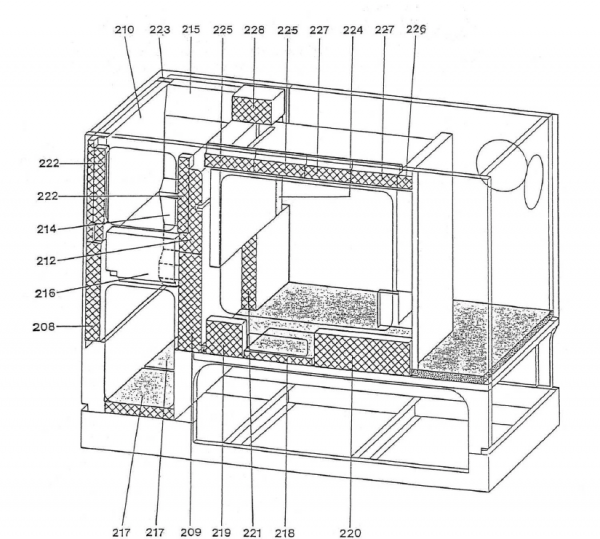

Original Feuerraumauskleidung A für den Küchenherd Wamsler K170

• Passend für Modelle mit Rauchrohr rechts

• 7-teiliges Set

Wamsler K170 Feuerraumauskleidung Eckdaten:

• Feuerraumauskleidung, Brennraumsteine

• Material Schamotte
• Vorderstein
• Seitenstein links unten, Seitenstein rechts unten
• Seitenstein links oben, Seitenstein rechts oben
• Rückwandstein unten, Rückwandstein oben

Original Feuerraumauskleidung B für den Küchenherd Wamsler K170

• Passend für Modelle wo sich der Herd links befindet.
• Passend für Modelle, bei denen sich die Feuerung rechts befindet.

• 6-teiliges Set

Wamsler K170 Feuerraumauskleidung Eckdaten:

• Feuerraumauskleidung, Brennraumsteine

• Material Schamotte
• Seitenstein links unten (469 x 256 x 60 mm), Seitenstein rechts unten (465 x 256 x 40 mm)
• Seitenstein links oben (470 x 224 x 62 mm), Seitenstein rechts oben (465 x 270 x 35 mm)
• Rückwandstein unten (276 x 235 x 80 mm), Rückwandstein oben (300 x 196 x 85 mm)

Original Kochlochdeckel für den Festbrennstoffherd Wamsler K170

Wamsler K170 Kochlochdeckel Eckdaten:

• Kochlochabdeckung, Feuerloch Abdeckung
• Maße (B/L/H) 221,5 mm x 221,5 mm x 8,0 mm
• Durchmesser 221,5 mm
• Stärke 8,0 mm
• Form rund
• mit Scharnierzapfen
• Position 121 in der Explosionszeichnung

Original Rostlager für den Küchenherd Wamsler K170

Wamsler K170 Rostlager Eckdaten:

• Brennraumboden, Rostrahmen
• Material Guss

Original Rosttür für den Küchenherd Wamsler K170

Wamsler K170 Rosttür Eckdaten:

• Tür
• Maße (B/L/H) 150 mm x 47 mm x 6 mm
• Material Guss
• hitzebeständig
• schutzlackiert
• Position 69 in der Explosionszeichnung

Original Rückwandstein oben A für den Küchenherd Wamsler K170

• Passend für Modelle wo sich der Herd rechts befindet.

Wamsler K170 Rückwandstein oben Eckdaten:

• Brennraumstein, Feuerraumstein
• Schamottstein
• Maße (B/L/H) 195 mm x 300 mm x 85 mm
• Material Schamotte

Original Rückwandstein oben B für den Küchenherd Wamsler K170

• Passend für Modelle wo sich der Herd links befindet.

Wamsler K170 Rückwandstein oben Eckdaten:

• Brennraumstein, Feuerraumstein
• Schamottstein
• Maße (B/L/H) 195 mm x 300 mm x 85 mm
• Material Schamotte

Original Rückwandstein unten A für den Küchenherd Wamsler K170

• Passend für Modelle wo sich der Herd rechts befindet.

Wamsler K170 Rückwandstein unten Eckdaten:

• Brennraumstein, Feuerraumstein
• Schamottstein
• Maße (B/L/H) 276 mm x 235 mm x 80 mm
• Material Schamotte

Original Rückwandstein unten B für den Küchenherd Wamsler K170

• Passend für Modelle wo sich der Herd links befindet.

Wamsler K170 Rückwandstein unten Eckdaten:

• Brennraumstein, Feuerraumstein
• Schamottstein
• Maße (B/L/H) 276 mm x 235 mm x 80 mm
• Material Schamotte

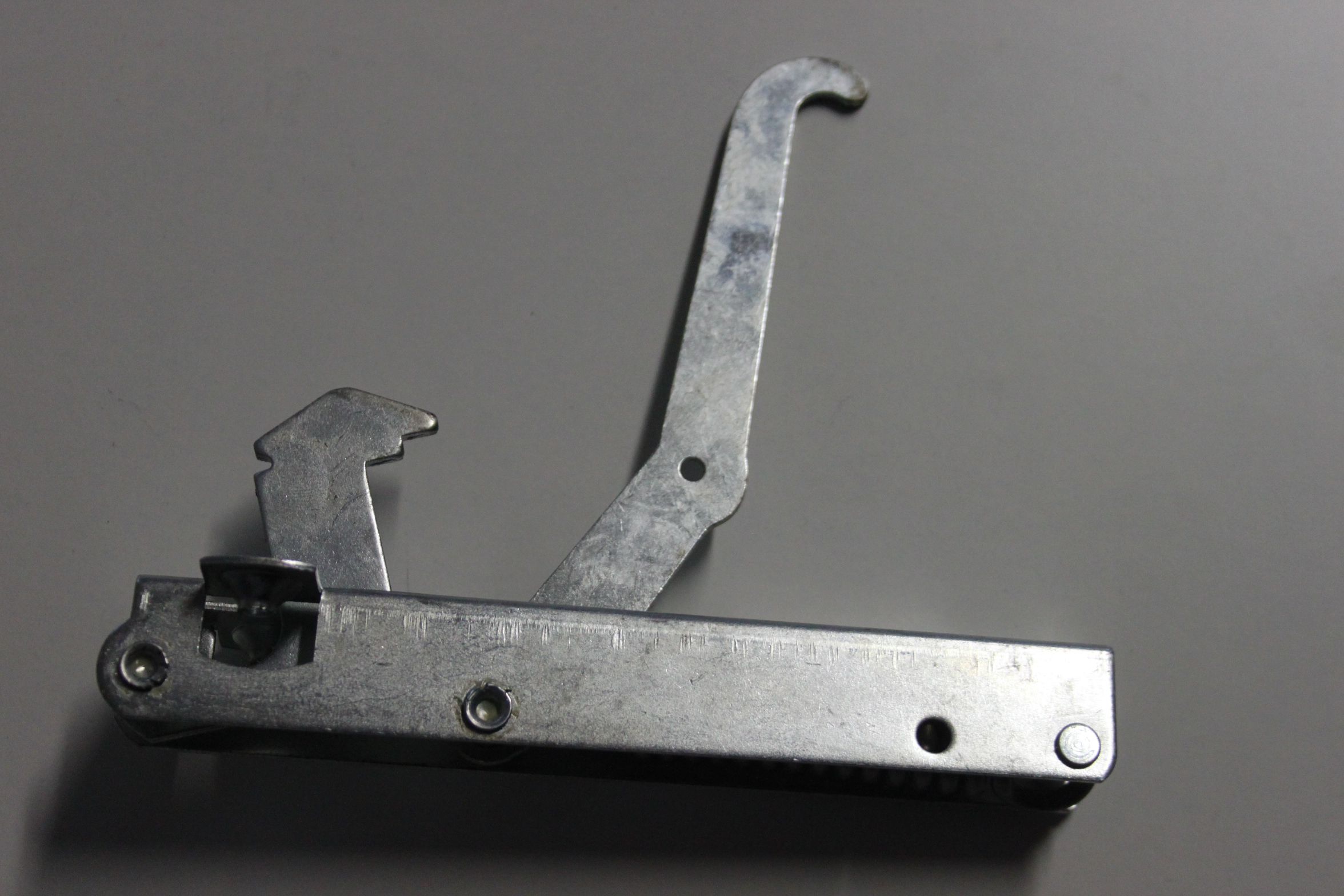

Original Scharnier für Bratrohrtür für den Küchenherd Wamsler K170

• mit Sprungfeder

Wamsler K170 Scharnier für Bratrohrtür Eckdaten:

• Gelenk, Beschlag
• Maße (B/L/H) 126 mm x 151 mm x 20 mm
• Material Stahl
• Position 51 in der Explosionszeichnung

Original Scheibenhalter Set für den Küchenherd Wamsler K170

• Im Gerät sind insgesamt sechs Scheibenhalter verbaut

• 4-teiliges Set

Wamsler K170 Scheibenhalter Eckdaten:

• Scheibenhalter oben/unten
• 2 Stück
• Länge 381 mm

• Scheibenhalter links/rechts
• 2 Stück
• Länge 265 mm

Original Schließnase für den Kaminofen Wamsler K170

• als Teil des Türgriffs passend für die Verriegelung der Heiz- und Aschetür

Wamsler K170 Schließnase Eckdaten:

• Verschlusshaken, Verschlusszunge
• Maße (B/L/H) 27 mm x 36 mm x 7 mm
• Material Edelstahl

Original Seitenstein links oben A für den Küchenherd Wamsler K170

• Passend für Modelle wo sich der Herd rechts befindet.

Wamsler K170 Seitenstein links oben Eckdaten:

• Kaminofenstein, Ofenstein
• Schamottstein
• Maße (B/L/H) 445/470 mm x 270 mm x 38 mm
• Material Schamotte

Original Seitenstein links oben B für den Küchenherd Wamsler K170

• Passend für Modelle wo sich der Herd links befindet.

Wamsler K170 Seitenstein links oben Eckdaten:

• Feuerraumstein, Brennofenstein
• Schamottstein
• Maße (B/L/H) 470 mm x 224 mm x 62 mm
• Material Schamotte

Original Seitenstein links unten A für den Küchenherd Wamsler K170

• Passend für Modelle wo sich der Herd rechts befindet.

Wamsler K170 Seitenstein links unten Eckdaten:

• Feuerraumstein, Ofenstein
• Schamottstein
• Maße (B/L/H) 468 mm x 256 mm x 60 mm
• Material Schamotte

Original Seitenstein links unten B für den Küchenherd Wamsler K170

• Passend für Modelle wo sich der Herd links befindet.

Wamsler K170 Seitenstein links unten Eckdaten:

• Feuerraumstein, Holzofenstein
• Schamottstein
• Material Schamotte

Original Seitenstein rechts oben A für den Küchenherd Wamsler K170

• Passend für Modelle wo sich der Herd rechts befindet.

Wamsler K170 Seitenstein rechts oben Eckdaten:

• Feuerraumstein, Kaminofenstein
• Schamottstein
• Material Schamotte

Original Seitenstein rechts oben B für den Küchenherd Wamsler K170

• Passend für Modelle wo sich der Herd links befindet.

Wamsler K170 Seitenstein rechts oben Eckdaten:

• Brennraumstein, Kaminofenstein
• Schamottstein
• Material Schamotte

Original Seitenstein rechts unten A für den Küchenherd Wamsler K170

• Passend für Modelle wo sich der Herd rechts befindet.

Wamsler K170 Seitenstein rechts unten Eckdaten:

• Brennraumstein, Holzofenstein
• Schamottstein
• Maße (B/L/H) 465 mm x 256 mm x 60 mm
• Material Schamotte

Original Seitenstein rechts unten B für den Küchenherd Wamsler K170

• Passend für Modelle wo sich der Herd links befindet.

Wamsler K170 Seitenstein rechts unten Eckdaten:

• Brennraumstein, Brennofenstein
• Schamottstein
• Maße (B/L/H) 468 mm x 256 mm x 60 mm
• Material Schamotte

Original Thermometer B für den Küchenherd Wamsler K170

• Der Hersteller hat 2017 auf dieses Thermometer umgestellt und die Produktion des vorherigen Thermometers eingestellt.
• Beim erstmaligen Einsatz dieses Thermometers werden zwingend eine neue Sichtscheibe innen und ein neues Türglas außen benötigt!!

Wamsler K170 Thermometer Eckdaten:

• Temperaturmesser, Thermostat
• zur Messung der Temperatur im Bratrohr
• Durchmesser Gewinde 3 mm
• Höhe gesamt 17 mm (zusammengeschraubter Zustand)
• inkl. Dichtring inkl. Befestigungsschraube
• Position 111 in der Explosionszeichnung

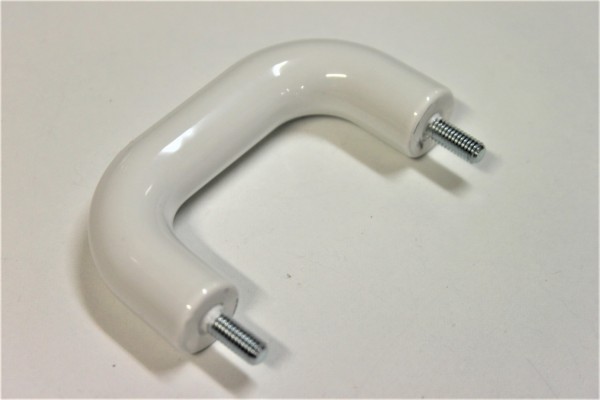

Original Türgriff für Aschetür weiß für den Küchenherd Wamsler K170

• Es gibt verschiedene Varianten des Wamsler K170. Achten Sie bitte auf die genaue Modellbezeichnung.
• passend für die Aschetür

Wamsler K170 Türgriff für Aschetür Eckdaten:

• Griff, Türklinke
• Maße (B/L/H) 16 mm x 77 mm x 50 mm
• Material Porzellan
• Farbe weiß

Original Türgriff für Feuerraumtür weiß für den Küchenherd Wamsler K170

• Es gibt verschiedene Varianten des Wamsler K170. Achten Sie bitte auf die genaue Modellbezeichnung.
• passend für die Heiztür

Wamsler K170 Türgriff für Feuerraumtür Eckdaten:

• Griff, Türklinke
• Maße (B/L/H) 16 mm x 77 mm x 50 mm
• Material Porzellan
• Farbe weiß

Original Vorderstein für den Küchenherd Wamsler K170

Wamsler K170 Vorderstein Eckdaten:

• Brennraumstein, Feuerraumstein
• Material Schamotte
