Ersatzteile für Wamsler K138 Kaminofen

Original Abgasstutzen für Rauchrohrstutzen für den Küchenherd Wamsler K138

Wamsler K138 Abgasstutzen für Rauchrohrstutzen Eckdaten:

• Abluftstutzen, Anschlussstutzen
• Maße (H) Höhe 42 mm mm
• Durchmesser 120 mm mm
• Innendurchmesser 112 mm mm
• Außendurchmesser 147 mm mm
• Material Stahl

Original Achse für Türgriff für den Festbrennstoffherd Wamsler K138

• passend für Türgriff von Heiztür und Aschetür

Wamsler K138 Achse für Türgriff Eckdaten:

• Drehpunkt
• Maße (L) 65 mm
• Durchmesser 7 mm
• Material Edelstahl
• 2-fach gelocht
• Position 67 in der Explosionszeichnung

Original Aschekasten für den Küchenherd Wamsler K138

Wamsler K138 Aschekasten Eckdaten:

• Aschelade, Ascheschublade
• Maße (B/L/H) 130 mm x 450 mm x 85 mm
• Material Metall

Original Ascherost für den Kaminofen Wamsler K138

Wamsler K138 Ascherost Eckdaten:

• Rost, Feuerrost
• Maße (B/L) 285 mm x 135 mm
• Material Guss
• Form rechteckig
• 2 Reihen mit je 5 Luftschlitzen

Original Backblech für den Festbrennstoffherd Wamsler K138

Wamsler K138 Backblech Eckdaten:

• Kuchenblech, Fettpfanne
• Maße (B/L) 440 mm x 350 mm
• emailliert
• Position 113 in der Explosionszeichnung

Original Blende für Türgriff für den Küchenherd Wamsler K138

• Blende passt auf Griff der Aschetür und Heiztür

Wamsler K138 Blende für Türgriff Eckdaten:

• Ausgleichsblende
• Maße (B/L/H) 20 mm x 108 mm x 5 mm
• Farbe verchromt
• Position 115 in der Explosionszeichnung

Original Bratrohr für den Küchenherd Wamsler K138

Wamsler K138 Bratrohr Eckdaten:

• Backraum, Backfach
• emailliert schwarzgrau
• geschweißt

Original Ceranplatte für den Kaminofen Wamsler K138

Wamsler K138 Ceranplatte Eckdaten:

• Cerankochfeld, Glaskeramik

Original Deckelheber für den Küchenherd Wamsler K138

Wamsler K138 Deckelheber Eckdaten:

• Deckelhaken, Hebehaken
• Maße (L/H) 205 mm x 3 mm
• vernickelt
• Position 114 in der Explosionszeichnung

Original Feuerraumauskleidung A für den Festbrennstoffherd Wamsler K138

• Es gibt verschiedene Varianten des Wamsler K 138. Bitte orientieren Sie sich an der genauen Modellbezeichnung, der Position des Bratrohres und den angegebenen Maßen.
• Passend für Geräte, deren Bratrohr sich links befindet. Der Feuerraum befindet sich rechts.

• 6-teiliges Set

Wamsler K138 Feuerraumauskleidung Eckdaten:

• Feuerraumauskleidung, Brennraumsteine

• Material Schamotte
• Seitenstein links oben (465 x 180 x 65 mm), Seitenstein links unten (460 x 105 x 65 mm)
• Seitenstein rechts oben (465 x 190 x 38 mm), Seitenstein rechts unten (460 x 120 x 40 mm)
• Rückwandstein oben (190 x 170 x 60 mm), Rückwandstein unten (175 x 145 x 100 / 80 mm)

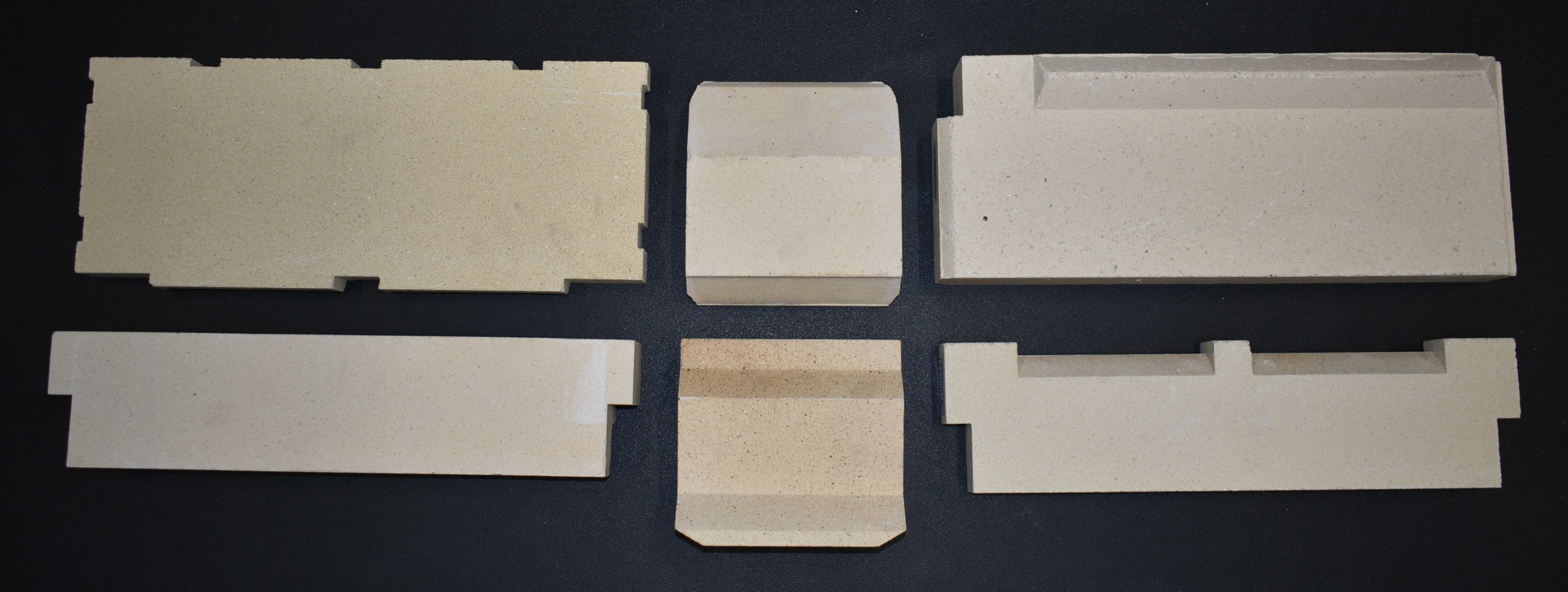

Original Feuerraumauskleidung B für den Festbrennstoffherd Wamsler K138

• Es gibt verschiedene Varianten des Wamsler K 138. Bitte orientieren Sie sich an der genauen Modellbezeichnung, der Position des Bratrohres und den angegebenen Maßen.
• Passend für Geräte, deren Bratrohr sich rechts befindet. Der Feuerraum befindet sich links.

• 6-teiliges Set

Wamsler K138 Feuerraumauskleidung Eckdaten:

• Feuerraumauskleidung, Brennraumsteine

• Material Schamotte
• Seitenstein links oben (465 x 190 x 38 mm), Seitenstein links unten (460 x 105 x 65 mm)
• Seitenstein rechts oben (465 x 175 x 65 mm), Seitenstein rechts unten (460 x 120 x 40 mm)
• Rückwandstein oben (190 x 170 x 60 mm), Rückwandstein unten (175 x 145 x 100 / 80 mm)

Original Grillrost für den Küchenherd Wamsler K138

Wamsler K138 Grillrost Eckdaten:

• Maße (B/L/H) 440 mm x 350 mm x 17 mm
• Material Edelstahl

Dichtung für den Festbrennstoffherd Wamsler K138

Wamsler K138 Dichtung Eckdaten:

• Dichtband, Dichtungsband
• Kordeldichtung
• Länge 3,00 m
• Durchmesser 6 mm

Original Laufrollenschiene links für Holzfach A für den Festbrennstoffherd Wamsler K138

• Diese Laufrollenschiene ist direkt am Kohlewagen befestigt.

Wamsler K138 Laufrollenschiene links für Holzfach Eckdaten:

• Maße (B/L/H) 30 mm x 450 mm x 25 mm
• Material Metall

Original Laufrollenschiene links für Holzfach B für den Festbrennstoffherd Wamsler K138

• Diese Laufrollenschiene ist direkt am Herd befestigt.

Wamsler K138 Laufrollenschiene links für Holzfach Eckdaten:

• Material Metall

Original Laufrollenschiene rechts für Holzfach A für den Festbrennstoffherd Wamsler K138

• Diese Laufrollenschiene ist direkt am Kohlewagen befestigt.

Wamsler K138 Laufrollenschiene rechts für Holzfach Eckdaten:

• Maße (B/L/H) 30 mm x 450 mm x 25 mm
• Material Metall

Original Laufrollenschiene rechts für Holzfach B für den Festbrennstoffherd Wamsler K138

• Diese Laufrollenschiene ist direkt am Herd befestigt.

Wamsler K138 Laufrollenschiene rechts für Holzfach Eckdaten:

• Material Metall

Original Wasserschiff für den Festbrennstoffherd Wamsler K138 JH

• passend für die Modell Variante Jubiläum

Wamsler K138 JH Wasserschiff Eckdaten:

• Wasserbehälter, Wasserschale
• Maße (B/L/H) 303 mm x 340 mm x 162 mm
• Material Edelstahl
• ohne Deckel
• Position 30 in der Explosionszeichnung

Original Kochlochdeckel Set für den Küchenherd Wamsler K138

• 4-teiliges Set

Wamsler K138 Kochlochdeckel Eckdaten:

• Kochloch Platte, Feuerloch Abdeckung

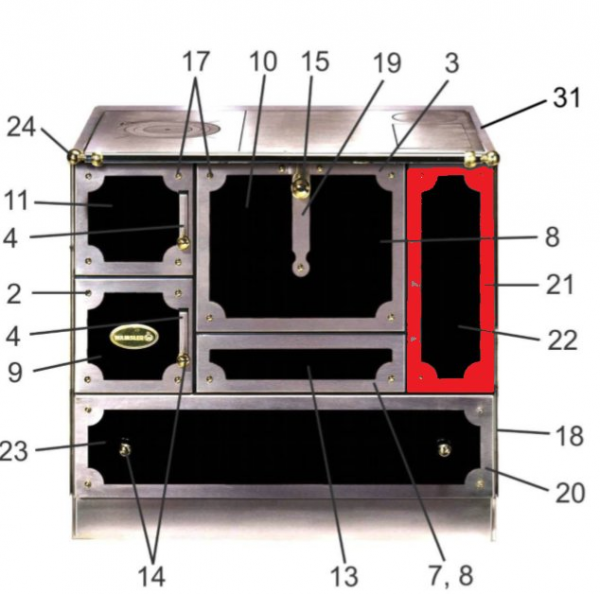

Original Blende für den Küchenherd Wamsler K138 Nostalgie

Wamsler K138 Nostalgie Blende Eckdaten:

• Ausgleichsblende
• Maße (B/L/H) 182 mm x 487 mm x 33 mm
• Material Edelstahl
• rechteckige Blende
• Position 21 in der Explosionszeichnung

Original Rostlager für den Küchenherd Wamsler K138

Wamsler K138 Rostlager Eckdaten:

• Rostrahmen, Gusslager
• Maße (B/L/H) 175 mm x 350 mm x 36 mm
• Material Guss
• Position 96 in der Explosionszeichnung

Original Rosttür für den Festbrennstoffherd Wamsler K138

Wamsler K138 Rosttür Eckdaten:

• Tür
• Maße (B/L/H) 150 mm x 77 mm x 23 mm
• Material Guss
• hitzebeständig
• schutzlackiert
• Position 50 in der Explosionszeichnung

Original Rückwandstein oben für den Küchenherd Wamsler K138

Wamsler K138 Rückwandstein oben Eckdaten:

• Brennraumstein, Feuerraumstein
• Schamottstein
• Maße (B/L/H) 170 mm x 190 mm x 60 mm
• Material Schamotte
• Position 129 in der Explosionszeichnung

Original Rüttelstange für den Festbrennstoffherd Wamsler K138

Wamsler K138 Rüttelstange Eckdaten:

• Rüttelroststange, Rüttelrostrechen
• Position 97 in der Explosionszeichnung

Original Führungsschiene für Rüttelstange für den Festbrennstoffherd Wamsler K138

Wamsler K138 Führungsschiene für Rüttelstange Eckdaten:

• Schiene
• Position 49 in der Explosionszeichnung

Original Rußkratzer für den Küchenherd Wamsler K138

Wamsler K138 Rußkratzer Eckdaten:

• Rußschaber, Aschestocher
• Länge 60 cm
• geschweißt
• schutzlackiert
• Position 115 in der Explosionszeichnung

Original Scharnier für Bratrohrtür für den Küchenherd Wamsler K138

Wamsler K138 Scharnier für Bratrohrtür Eckdaten:

• Gelenk, Beschlag
• Maße (B/L/H) 25 mm x 80 mm x 55 mm
• Material Metall
• Position 32 in der Explosionszeichnung

Original Scharnier links für Bratrohrtür für den Festbrennstoffherd Wamsler K138

Wamsler K138 Scharnier links für Bratrohrtür Eckdaten:

• Gelenk, Beschlag
• Maße (B/L/H) 100 mm x 20 mm x 78 mm
• Material Metall

Original Scharnier rechts für Bratrohrtür für den Festbrennstoffherd Wamsler K138

Wamsler K138 Scharnier rechts für Bratrohrtür Eckdaten:

• Gelenk, Beschlag
• Maße (B/L/H) 75 mm x 100 mm x 20 mm
• Material Metall

Original Winkel für Scheibenrahmen für den Küchenherd Wamsler K138

Wamsler K138 Winkel für Scheibenrahmen Eckdaten:

Original Schürhaken für den Küchenherd Wamsler K138

Wamsler K138 Schürhaken Eckdaten:

• Schüreisen, Schürer
• Länge 51 cm
• schutzlackiert
• Position 116 in der Explosionszeichnung

Original Seitenstein links oben A für den Festbrennstoffherd Wamsler K138

• Passend für Geräte, deren Bratrohr sich links befindet. Der Feuerraum befindet sich rechts.
• Stein liegt links oben im Brennraum, an der Bratrohr zugewandten Seite

Wamsler K138 Seitenstein links oben Eckdaten:

• Brennraumstein, Feuerraumstein
• Schamottstein
• Maße (B/L/H) 180 mm x 464 mm x 65 mm
• Material Schamotte
• Position 102 in der Explosionszeichnung

Original Seitenstein links oben B für den Festbrennstoffherd Wamsler K138

• Passend für Geräte, deren Bratrohr sich rechts befindet. Der Feuerraum befindet sich links.
• Stein liegt links oben im Brennraum, an der Bratrohr abgewandten Seite

Wamsler K138 Seitenstein links oben Eckdaten:

• Brennraumstein, Feuerraumstein
• Schamottstein
• Maße (B/L/H) 465 mm x 190 mm x 38 mm
• Material Schamotte
• Position 101 in der Explosionszeichnung

Original Seitenstein links unten A für den Festbrennstoffherd Wamsler K138

• Passend für Geräte, deren Bratrohr sich links befindet. Der Feuerraum befindet sich rechts.
• Stein liegt links unten im Brennraum, an der Bratrohr zugewandten Seite

Wamsler K138 Seitenstein links unten Eckdaten:

• Brennraumstein, Feuerraumstein
• Schamottstein
• Maße (B/L/H) 105 mm x 460 mm x 65 mm
• Material Schamotte
• Position 99 in der Explosionszeichnung

Original Seitenstein links unten B für den Festbrennstoffherd Wamsler K138

• Passend für Geräte, deren Bratrohr sich rechts befindet. Der Feuerraum befindet sich links.
• Stein liegt links unten im Brennraum, an der Bratrohr abgewandten Seite

Wamsler K138 Seitenstein links unten Eckdaten:

• Brennraumstein, Feuerraumstein
• Schamottstein
• Maße (B/L/H) 460 mm x 120 mm x 40 mm
• Material Schamotte
• Position 95 in der Explosionszeichnung

Original Seitenstein rechts oben A für den Küchenherd Wamsler K138

• Passend für Geräte, deren Bratrohr sich links befindet. Der Feuerraum befindet sich rechts.
• Es gibt verschiedene Varianten des Wamsler K 138. Bitte orientieren Sie sich an der genauen Modellbezeichnung, der Position des Bratrohres und den angegebenen Maßen.
• Stein liegt rechts oben im Brennraum, an der Bratrohr abgewandten Seite

Wamsler K138 Seitenstein rechts oben Eckdaten:

• Brennraumstein, Feuerraumstein
• Schamottstein
• Maße (B/L/H) 465 mm x 190 mm x 38 mm
• Material Schamotte
• Position 101 in der Explosionszeichnung

Original Seitenstein rechts oben B für den Festbrennstoffherd Wamsler K138

• Passend für Geräte, deren Bratrohr sich rechts befindet. Der Feuerraum befindet sich links.
• Stein liegt rechts oben im Brennraum, an der Bratrohr zugewandten Seite

Wamsler K138 Seitenstein rechts oben Eckdaten:

• Brennraumstein, Feuerraumstein
• Schamottstein
• Maße (B/L/H) 175 mm x 465 mm x 65 mm
• Material Schamotte
• Position 103 in der Explosionszeichnung

Original Seitenstein rechts unten für den Festbrennstoffherd Wamsler K138

• Passend für Geräte, deren Bratrohr sich links befindet. Der Feuerraum befindet sich rechts.
• Stein liegt rechts unten im Brennraum, an der Bratrohr abgewandten Seite

Wamsler K138 Seitenstein rechts unten Eckdaten:

• Brennraumstein, Feuerraumstein
• Schamottstein
• Maße (B/L/H) 460 mm x 120 mm x 40 mm
• Material Schamotte
• Position 95 in der Explosionszeichnung

Original Seitenstein rechts unten B für den Festbrennstoffherd Wamsler K138

• Passend für Geräte, deren Bratrohr sich rechts befindet. Der Feuerraum befindet sich links.
• Stein liegt rechts unten im Brennraum, an der Bratrohr zugewandten Seite

Wamsler K138 Seitenstein rechts unten Eckdaten:

• Brennraumstein, Feuerraumstein
• Schamottstein
• Maße (B/L/H) 105 mm x 460 mm x 65 mm
• Material Schamotte
• Position 99 in der Explosionszeichnung

Original Seitenverkleidung anthrazit A für den Küchenherd Wamsler K138

• Bei diesem Artikel kann die Struktur und Farbe von der Abbildung bzw. von der Struktur und Farbe des bisher verbauten Artikels abweichen. Aus diesem Grund ist eine Auftragsstornierung bzw. Reklamation aufgrund von Abweichungen bei der Farbe und Struktur des Artikels nicht möglich.
• Seitenverkleidung ohne Öffnung fürs Rauchrohr

Wamsler K138 Seitenverkleidung Eckdaten:

• Seitenplatte, Sichtblende
• Material Metall
• Farbe anthrazit

Original Sichtscheibe außen A für den Küchenherd Wamsler K138

• Der Hersteller hat die Produktion dieses Artikels eingestellt. Sofern wir über einen Restbestand verfügen, ist dieses Ersatzteil bei uns erhältlich

Wamsler K138 Sichtscheibe außen Eckdaten:

• Glasscheibe, Glas
• Maße (B/L/H) 208 mm x 334 mm x 4 mm
• Material Glas
• Form flach
• mit Skala

Original Sichtscheibe außen für den Küchenherd Wamsler K138

• Der Hersteller hat die Produktion dieses Artikels eingestellt. Sofern wir über einen Restbestand verfügen, ist dieses Ersatzteil bei uns erhältlich

• Der Hersteller hat 2017 auf diese Scheibe außen umgestellt und die Produktion des vorherigen Türglas außen eingestellt.
• Beim erstmaligen Einsatz dieser Sichtscheibe außen B werden zwingend eine neue Sichtscheibe innen sowie ein neues Thermometer benötigt!!

Wamsler K138 Sichtscheibe außen Eckdaten:

• Glaskeramik, Schauglas
• Maße (B/L/H) 208 mm x 334 mm x 4 mm
• Material Glas
• hitzebeständig
• Sichtscheibe außen für Bratrohr

Original Sichtscheibe innen A für den Küchenherd Wamsler K138

• Der Hersteller hat die Produktion dieses Artikels eingestellt. Sofern wir über einen Restbestand verfügen, ist dieses Ersatzteil bei uns erhältlich

• Es gibt vom Hersteller eine neu modifizierte Sichtscheibe innen. Dieses finden Sie in unseren Shop unter der Bezeichnung "Sichtscheibe innen B" in der entsprechenden Modell-Rubrik.

Wamsler K138 Sichtscheibe innen Eckdaten:

• Glas, Scheibe
• Maße (B/L/H) 334 mm x 208 mm x 4 mm
• Form flach
• hitzebeständig
• Durchmesser kleine Bohrungen je 3 mm, jeweils rechts und links der mittigen Bohrung
• Position Durchmesser größte Bohrung 11 mm in der Explosionszeichnung

Original Sichtscheibe innen B für den Küchenherd Wamsler K138

• Der Hersteller hat die Produktion dieses Artikels eingestellt. Sofern wir über einen Restbestand verfügen, ist dieses Ersatzteil bei uns erhältlich

• Der Hersteller hat 2017 auf diese Sichtscheibe innen umgestellt und die Produktion des vorherigen Türglas innen eingestellt.
• Beim erstmaligen Einsatzt dieser Sichtscheibe innen B werden zwingend eine neue Sichtscheibe außen sowie ein neues Thermometer benötigt!!

Wamsler K138 Sichtscheibe innen Eckdaten:

• Türglas, Schauglas
• Maße (B/L/H) 208 mm x 334 mm x 4 mm
• Material Glas
• Sichtscheibe innen für Bratrohr
• mit Bohrung, Durchmesser 8 mm
• mit Temperatur Skala von 50 - 400 Grad Celsius

Original Sichtscheibe mit Thermometer für den Küchenherd Wamsler K138

Wamsler K138 Sichtscheibe Eckdaten:

• Glasscheibe, Schauglas
• Maße (B/L/H) 340 mm x 210 mm x 30 mm
• hitzebeständig
• mit integriertem Thermometer
• mit Skala 50 - 400 Grad Celcius
• inklusive Rahmen
• Position Glaseinsatz für Bratrohr in der Explosionszeichnung

Original Stehrost für den Werkstattofen Wamsler K138

Wamsler K138 Stehrost Eckdaten:

• Glutfang, Holzfang
• Maße (L/H) 45 mm x 175 mm
• Durchmesser 100 mm
• Material Guss
• hitzebeständig
• schutzlackiert
• Position 47 in der Explosionszeichnung

Original Thermometer B für den Küchenherd Wamsler K138

• Der Hersteller hat 2017 auf dieses Thermometer umgestellt und die Produktion des vorherigen Thermometers eingestellt.
• Beim erstmaligen Einsatz dieses Thermometers werden zwingend eine neue Sichtscheibe innen und ein neues Türglas außen benötigt!!

Wamsler K138 Thermometer Eckdaten:

• Temperaturmesser, Thermostat
• zur Messung der Temperatur im Bratrohr
• Durchmesser Gewinde 3 mm
• Höhe gesamt 17 mm (zusammengeschraubter Zustand)
• inkl. Dichtring inkl. Befestigungsschraube
• Position 111 in der Explosionszeichnung

Original Türdichtung für Aschetür Set für den Küchenherd Wamsler K138

Wamsler K138 Türdichtung für Aschetür Eckdaten:

• Dichtband, Dichtschnur
• Kordeldichtung
• Länge 2,50 m
• Durchmesser 8mm

Kleber Eckdaten:

• 1 Stück
• 20ml
• hitzebeständig

Dichtungsabbinder Eckdaten:

• 1 Stück
• zum teilen
• hitzebeständig

Original Türgriff für Aschetür braun für den Festbrennstoffherd Wamsler K138

• Es gibt diesen Türgriff in verschiedenen Farben.

Wamsler K138 Türgriff für Aschetür Eckdaten:

• Griff, Türklinke
• Stärke 15 mm
• Grifflänge 78 mm
• Material Porzellan
• Farbe braun
• zwei Gewinde an Griffrückseite zur Befestigung
• Position 15 in der Explosionszeichnung

Original Türgriff für Feuerraumtür braun für den Festbrennstoffherd Wamsler K138

• Es gibt diesen Türgriff in verschiedenen Farben.

Wamsler K138 Türgriff für Feuerraumtür Eckdaten:

• Griff, Türklinke
• Stärke 15 mm
• Grifflänge 78 mm
• Material Porzellan
• Farbe braun
• zwei Gewinde an Griffrückseite zur Befestigung
• Position 15 in der Explosionszeichnung

Original Türgriff für Aschetür verchromt für den Küchenherd Wamsler K138

• Es gibt verschiedene Varianten des Wamsler K 138. Achten Sie bitte auf die genaue Modellbezeichnung.
• passend für die Aschetür

Wamsler K138 Türgriff für Aschetür Eckdaten:

• Griff, Türklinke
• Durchmesser 10 mm
• Grifflänge 62 mm
• Material Messing
• Farbe verchromt

Original Türgriff für Feuerraumtür verchromt für den Küchenherd Wamsler K138

• Es gibt verschiedene Varianten des Wamsler K 138. Achten Sie bitte auf die genaue Modellbezeichnung.
• passend für die Heiztür

Wamsler K138 Türgriff für Feuerraumtür Eckdaten:

• Griff, Türklinke
• Durchmesser 10 mm
• Grifflänge 62 mm
• Material Messing
• Farbe verchromt

Original Türgriff für Aschetür weiß für den Küchenherd Wamsler K138

• Es gibt verschiedene Varianten des Wamsler K138. Achten Sie bitte auf die genaue Modellbezeichnung.
• passend für die Aschetür

Wamsler K138 Türgriff für Aschetür Eckdaten:

• Griff, Türklinke
• Maße (B/L/H) 16 mm x 77 mm x 50 mm
• Material Porzellan
• Farbe weiß

Original Türgriff für Feuerraumtür weiß für den Küchenherd Wamsler K138

• Es gibt verschiedene Varianten des Wamsler K138. Achten Sie bitte auf die genaue Modellbezeichnung.
• passend für die Heiztür

Wamsler K138 Türgriff für Feuerraumtür Eckdaten:

• Griff, Türklinke
• Maße (B/L/H) 16 mm x 77 mm x 50 mm
• Material Porzellan
• Farbe weiß

Original Abdeckplatte für Wasserschiff für den Holzherd Wamsler K138

Wamsler K138 Abdeckplatte für Wasserschiff Eckdaten:

• Abdeckung, Bedeckung

Original Aschekasten für den Küchenherd Wamsler K138F

Wamsler K138F Aschekasten Eckdaten:

• Aschelade, Auffangbehälter
• Maße (B/L/H) 130 mm x 450 mm x 85 mm
• Material Metall

Original Backblech für den Festbrennstoffherd Wamsler K138F

Wamsler K138F Backblech Eckdaten:

• Kuchenblech, Fettpfanne
• Maße (B/L) 440 mm x 350 mm
• emailliert
• Position 113 in der Explosionszeichnung

Original Rostlager für den Küchenherd Wamsler K138F

Wamsler K138F Rostlager Eckdaten:

• Feuerraumboden, Rostrahmen
• Maße (B/L/H) 175 mm x 350 mm x 36 mm
• Material Guss
• Position 96 in der Explosionszeichnung

Original Rüttelstange für den Festbrennstoffherd Wamsler K138F

Wamsler K138F Rüttelstange Eckdaten:

• Rostzugstange, Rüttelrostrechen
• Position 97 in der Explosionszeichnung

Original Führungsschiene für Rüttelstange für den Festbrennstoffherd Wamsler K138F

Wamsler K138F Führungsschiene für Rüttelstange Eckdaten:

• Schiene
• Position 49 in der Explosionszeichnung

Original Scharnier links für Bratrohrtür für den Festbrennstoffherd Wamsler K138F

Wamsler K138F Scharnier links für Bratrohrtür Eckdaten:

• Gelenk, Beschlag
• Maße (B/L/H) 100 mm x 20 mm x 78 mm
• Material Metall

Original Scharnier rechts für Bratrohrtür für den Festbrennstoffherd Wamsler K138F

Wamsler K138F Scharnier rechts für Bratrohrtür Eckdaten:

• Gelenk, Beschlag
• Maße (B/L/H) 75 mm x 100 mm x 20 mm
• Material Metall
• Position 110 in der Explosionszeichnung

Original Winkel für Scheibenrahmen für den Küchenherd Wamsler K138F

Wamsler K138F Winkel für Scheibenrahmen Eckdaten:

Original Seitenstein links oben A für den Küchenherd Wamsler K138F

• Passend für Geräte, deren Bratrohr sich links befindet. Der Feuerraum befindet sich rechts.
• Stein liegt links oben im Brennraum, an der Bratrohr zugewandten Seite

Wamsler K138F Seitenstein links oben Eckdaten:

• Brennraumstein, Feuerraumstein
• Schamottstein
• Maße (B/L/H) 180 mm x 464 mm x 64 mm
• Material Schamotte
• Position 102, 103 in der Explosionszeichnung

Original Seitenstein links oben B für den Festbrennstoffherd Wamsler K138F

• Passend für Geräte, deren Bratrohr sich rechts befindet. Der Feuerraum befindet sich links.
• Stein liegt links oben im Brennraum, an der Bratrohr abgewandten Seite

Wamsler K138F Seitenstein links oben Eckdaten:

• Brennraumstein, Feuerraumstein
• Schamottstein
• Maße (B/L/H) 465 mm x 190 mm x 38 mm
• Material Schamotte
• Position 101 in der Explosionszeichnung

Original Seitenstein links unten A für den Festbrennstoffherd Wamsler K138F

• Passend für Geräte, deren Bratrohr sich links befindet. Der Feuerraum befindet sich rechts.
• Stein liegt links unten im Brennraum, an der Bratrohr zugewandten Seite

Wamsler K138F Seitenstein links unten Eckdaten:

• Brennraumstein, Feuerraumstein
• Schamottstein
• Maße (B/L/H) 105 mm x 460 mm x 65 mm
• Material Schamotte
• Position 99 in der Explosionszeichnung

Original Seitenstein links unten B für den Festbrennstoffherd Wamsler K138F

• Stein liegt links unten im Brennraum, an der Bratrohr zugewandten Seite
• Passend für Geräte, deren Bratrohr sich rechts befindet. Der Feuerraum befindet sich links.

Wamsler K138F Seitenstein links unten Eckdaten:

• Brennraumstein, Feuerraumstein
• Schamottstein
• Maße (B/L/H) 460 mm x 120 mm x 40 mm
• Material Schamotte
• Position 95 in der Explosionszeichnung

Original Seitenstein rechts oben A für den Küchenherd Wamsler K138F

• Passend für Geräte, deren Bratrohr sich links befindet. Der Feuerraum befindet sich rechts.
• Es gibt verschiedene Varianten des Wamsler K 138. Bitte orientieren Sie sich an der genauen Modellbezeichnung, der Position des Bratrohres und den angegebenen Maßen.
• Stein liegt rechts oben im Brennraum, an der Bratrohr abgewandten Seite

Wamsler K138F Seitenstein rechts oben Eckdaten:

• Brennraumstein, Feuerraumstein
• Schamottstein
• Maße (B/L/H) 465 mm x 190 mm x 38 mm
• Material Schamotte
• Position 101 in der Explosionszeichnung

Original Seitenstein rechts oben B für den Festbrennstoffherd Wamsler K138F

• Passend für Geräte, deren Bratrohr sich rechts befindet. Der Feuerraum befindet sich links.
• Stein liegt rechts oben im Brennraum, an der Bratrohr zugewandten Seite

Wamsler K138F Seitenstein rechts oben Eckdaten:

• Brennraumstein, Feuerraumstein
• Schamottstein
• Maße (B/L/H) 175 mm x 465 mm x 65 mm
• Material Schamotte
• Position 103 in der Explosionszeichnung

Original Seitenstein rechts unten A für den Festbrennstoffherd Wamsler K138F

• Passend für Geräte, deren Bratrohr sich links befindet. Der Feuerraum befindet sich rechts.
• Stein liegt rechts unten im Brennraum, an der Bratrohr abgewandten Seite

Wamsler K138F Seitenstein rechts unten Eckdaten:

• Brennraumstein, Feuerraumstein
• Schamottstein
• Maße (B/L/H) 460 mm x 120 mm x 40 mm
• Material Schamotte
• Position 95 in der Explosionszeichnung

Original Seitenstein rechts unten B für den Festbrennstoffherd Wamsler K138F

• Stein liegt rechts unten im Brennraum, an der Bratrohr zugewandten Seite
• Passend für Geräte, deren Bratrohr sich rechts befindet. Der Feuerraum befindet sich links.

Wamsler K138F Seitenstein rechts unten Eckdaten:

• Brennraumstein, Feuerraumstein
• Schamottstein
• Maße (B/L/H) 105 mm x 460 mm x 65 mm
• Material Schamotte
• Position 99 in der Explosionszeichnung

Original Sichtscheibe außen A für den Küchenherd Wamsler K138F

• Der Hersteller hat die Produktion dieses Artikels eingestellt. Sofern wir über einen Restbestand verfügen, ist dieses Ersatzteil bei uns erhältlich

Wamsler K138F Sichtscheibe außen Eckdaten:

• Glas, Scheibe
• Maße (B/L/H) 208 mm x 334 mm x 4 mm
• Material Glas
• Form flach
• mit Skala

Original Sichtscheibe außen B für den Küchenherd Wamsler K138F

• Der Hersteller hat die Produktion dieses Artikels eingestellt. Sofern wir über einen Restbestand verfügen, ist dieses Ersatzteil bei uns erhältlich

• Der Hersteller hat 2017 auf diese Scheibe außen umgestellt und die Produktion des vorherigen Türglas außen eingestellt.
• Beim erstmaligen Einsatz dieser Sichtscheibe außen B werden zwingend eine neue Sichtscheibe innen sowie ein neues Thermometer benötigt!!

Wamsler K138F Sichtscheibe außen Eckdaten:

• Glaskeramik, Scheibe
• Maße (B/L/H) 208 mm x 334 mm x 4 mm
• Material Glas
• Sichtscheibe außen für Bratrohr

Original Sichtscheibe außen für den Küchenherd Wamsler K138F

Wamsler K138F Sichtscheibe außen Eckdaten:

• Glaskeramik, Türglas
• Maße (B/L/H) 187 mm x 154 mm x 4 mm
• Form flach
• hitzebeständig
• Position 147 in der Explosionszeichnung

Original Sichtscheibe innen A für den Küchenherd Wamsler K138F

• Der Hersteller hat die Produktion dieses Artikels eingestellt. Sofern wir über einen Restbestand verfügen, ist dieses Ersatzteil bei uns erhältlich

• Es gibt vom Hersteller eine neu modifizierte Sichtscheibe innen. Dieses finden Sie in unseren Shop unter der Bezeichnung "Sichtscheibe innen B" in der entsprechenden Modell-Rubrik.

Wamsler K138F Sichtscheibe innen Eckdaten:

• Glasscheibe, Glas
• Maße (B/L/H) 334 mm x 208 mm x 4 mm
• Form flach
• hitzebeständig
• Durchmesser größte Bohrung ca 11 mm
• Durchmesser kleine Bohrungen je ca 3 mm, jeweils rechts und links der mittigen Bohrung
• Position drei Bohrungen mittig in der Explosionszeichnung

Original Sichtscheibe innen B für den Küchenherd Wamsler K138F

• Der Hersteller hat die Produktion dieses Artikels eingestellt. Sofern wir über einen Restbestand verfügen, ist dieses Ersatzteil bei uns erhältlich

• Der Hersteller hat 2017 auf diese Sichtscheibe innen umgestellt und die Produktion des vorherigen Türglas innen eingestellt.
• Beim erstmaligen Einsatzt dieser Sichtscheibe innen B werden zwingend eine neue Sichtscheibe außen sowie ein neues Thermometer benötigt!!

Wamsler K138F Sichtscheibe innen Eckdaten:

• Türglas, Scheibe
• Maße (B/L/H) 208 mm x 334 mm x 4 mm
• Material Glas
• Sichtscheibe innen für Bratrohr
• mit Bohrung, Durchmesser 8 mm
• mit Temperatur Skala von 50 - 400 Grad Celsius

Original Sichtscheibe innen für Feuerraumtür für den Küchenherd Wamsler K138F

Wamsler K138F Sichtscheibe innen für Feuerraumtür Eckdaten:

• Glaskeramik, Türglas
• Maße (B/L/H) 188 mm x 155 mm x 4 mm
• Form flach
• hitzebeständig
• innere Sichtscheibe der Heiztür
• Position 146 in der Explosionszeichnung

Original Sichtscheibe mit Thermometer für den Küchenherd Wamsler K138F

Wamsler K138F Sichtscheibe Eckdaten:

• Glasscheibe, Glaskeramik
• Maße (B/L/H) 340 mm x 210 mm x 30 mm
• hitzebeständig
• Glaseinsatz für Bratrohr
• mit integriertem Thermometer
• mit Skala 50 - 400 Grad Celcius
• inklusive Rahmen

Original Thermometer B für den Küchenherd Wamsler K138F

• Der Hersteller hat 2017 auf dieses Thermometer umgestellt und die Produktion des vorherigen Thermometers eingestellt.
• Beim erstmaligen Einsatz dieses Thermometers werden zwingend eine neue Sichtscheibe innen und ein neues Türglas außen benötigt!!

Wamsler K138F Thermometer Eckdaten:

• Temperaturmesser, Thermostat
• zur Messung der Temperatur im Bratrohr
• Durchmesser Gewinde 3 mm
• Höhe gesamt 17 mm (zusammengeschraubter Zustand)
• inkl. Dichtring inkl. Befestigungsschraube
• Position 111 in der Explosionszeichnung

Original Türdichtung für Feuerraumtür Set für den Küchenherd Wamsler K138F

Wamsler K138F Türdichtung für Feuerraumtür Eckdaten:

• Dichtband, Dichtschnur
• Kordeldichtung
• Länge 2,50 m
• Durchmesser 8mm

Kleber Eckdaten:

• 1 Stück
• 20ml
• hitzebeständig

Dichtungsabbinder Eckdaten:

• 1 Stück
• zum teilen
• hitzebeständig
