Ersatzteile für Wamsler K128 Kaminofen

Original Abgasstutzen für Rauchrohrstutzen für den Küchenherd Wamsler K128

Wamsler K128 Abgasstutzen für Rauchrohrstutzen Eckdaten:

• Abluftstutzen, Stutzen
• Maße (H) Höhe 42 mm mm
• Durchmesser 120 mm mm
• Innendurchmesser 112 mm mm
• Außendurchmesser 147 mm mm
• Material Stahl

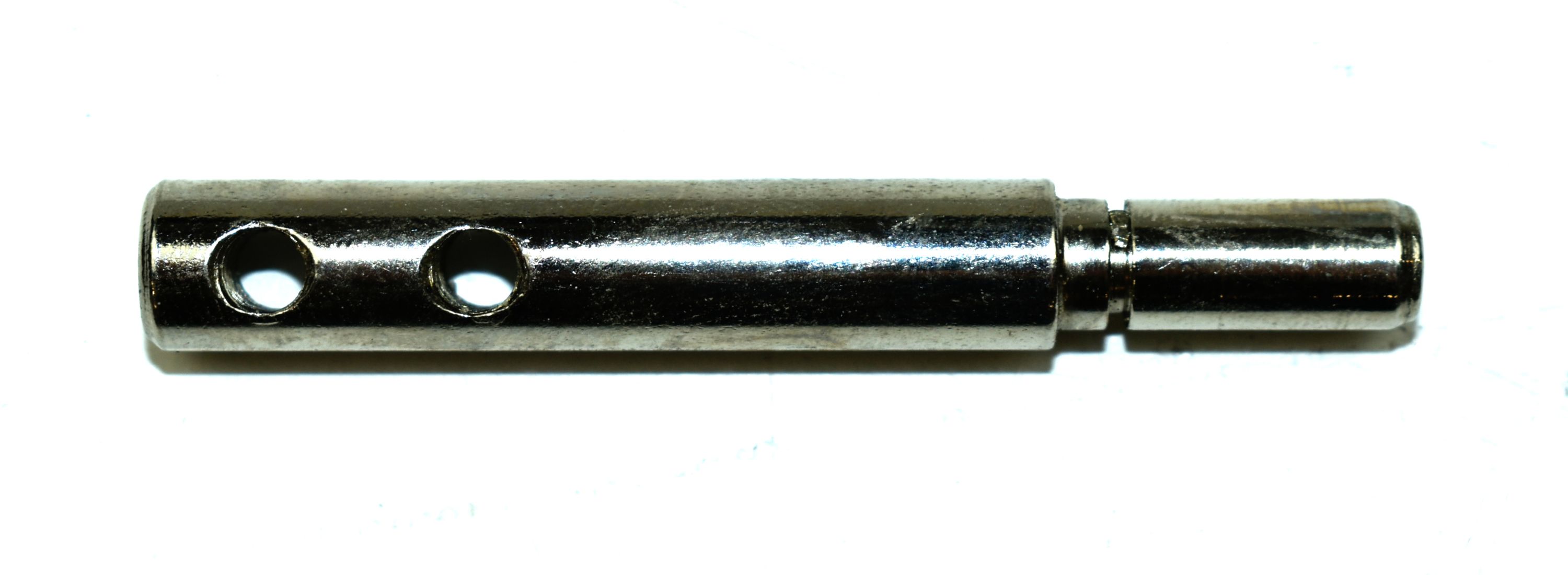

Original Achse für Türgriff für den Küchenherd Wamsler K128

• passend für Türgriff von Heiztür und Aschetür

Wamsler K128 Achse für Türgriff Eckdaten:

• Drehpunkt
• Durchmesser 7 mm
• Grifflänge 65 mm
• Material Edelstahl
• 2-fach gelocht
• Position 67 in der Explosionszeichnung

Original Aschekasten für den Küchenherd Wamsler K128

Wamsler K128 Aschekasten Eckdaten:

• Ascheschublade, Aschebox
• Maße (B/L/H) 130 mm x 450 mm x 85 mm
• Material Metall

Original Ascherost für den Kaminofen Wamsler K128

Wamsler K128 Ascherost Eckdaten:

• Rost, Feuerrost
• Maße (B/L) 135 mm x 285 mm
• Material Guss
• Form rechteckig
• 2 Reihen mit je 5 Luftschlitzen

Original Halterung für Ascherost für den Küchenherd Wamsler K128

Wamsler K128 Halterung für Ascherost Eckdaten:

• Haltevorrichtung, Halter
• Maße (B/L/H) 63 mm x 170 mm x 49 mm
• Material Guss
• lackiert
• Position 104 in der Explosionszeichnung

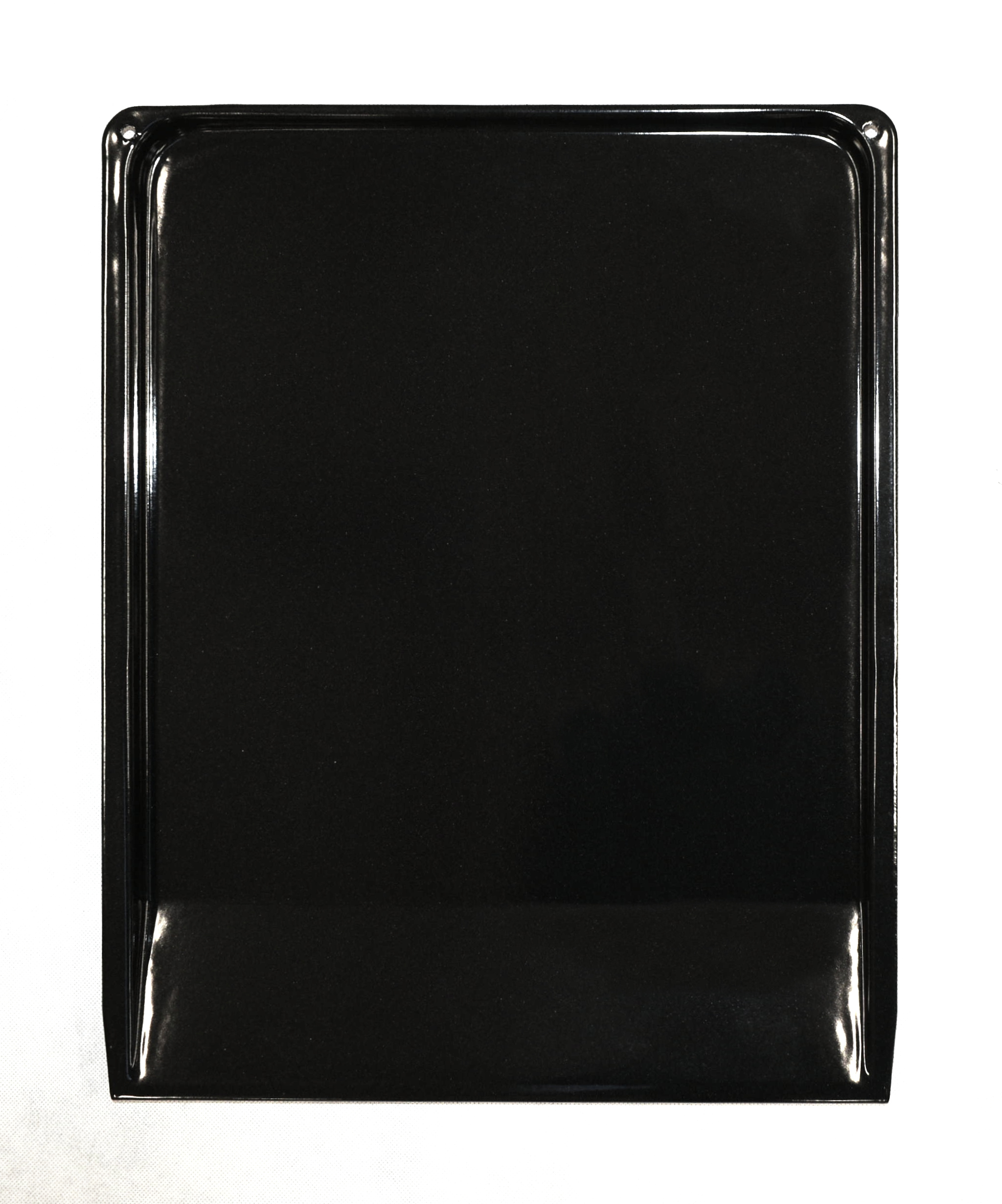

Original Backblech für den Festbrennstoffherd Wamsler K128

Wamsler K128 Backblech Eckdaten:

• Kuchenblech, Fettpfanne
• Maße (B/L) 440 mm x 350 mm
• emailliert
• Position 113 in der Explosionszeichnung

Original Blende für Türgriff für den Küchenherd Wamsler K128

• Blende passt auf Griff der Aschetür und Heiztür

Wamsler K128 Blende für Türgriff Eckdaten:

• Ausgleichsblende
• Maße (B/L/H) 20 mm x 108 mm x 5 mm
• Farbe verchromt
• Position 115 in der Explosionszeichnung

Original Ceranplatte für den Küchenherd Wamsler K128

Wamsler K128 Ceranplatte Eckdaten:

• Cerankochfeld, Glaskeramik
• Maße (B/L/H) 659 mm x 490 mm x 4 mm
• Material Glaskeramik
• Position 28 in der Explosionszeichnung

Original Deckelheber für den Festbrennstoffherd Wamsler K128

Wamsler K128 Deckelheber Eckdaten:

• Deckelhaken, Hebehaken
• Maße (L/H) 205 mm x 3 mm
• Position 114 in der Explosionszeichnung

Original Feuerraumauskleidung A für den Festbrennstoffherd Wamsler K128

• Es gibt verschiedene Varianten des Wamsler K 128. Bitte orientieren Sie sich an der genauen Modellbezeichnung, der Position des Bratrohres und den angegebenen Maßen.
• Passend für Geräte, deren Bratrohr sich links befindet. Der Feuerraum befindet sich rechts.

• 6-teiliges Set

Wamsler K128 Feuerraumauskleidung Eckdaten:

• 6 Stück
• Feuerraumauskleidung, Brennraumsteine
• Material Schamotte
• hitzebeständig

• Seitenstein links oben (465 x 180 x 65 mm), Seitenstein links unten (460 x 105 x 65 mm)
• Seitenstein rechts oben (465 x 190 x 38 mm), Seitenstein rechts unten (460 x 120 x 40 mm)
• Rückwandstein oben (190 x 170 x 60 mm), Rückwandstein unten (175 x 145 x 100 / 80 mm)

Original Feuerraumauskleidung B für den Festbrennstoffherd Wamsler K128

• Es gibt verschiedene Varianten des Wamsler K 128. Bitte orientieren Sie sich an der genauen Modellbezeichnung, der Position des Bratrohres und den angegebenen Maßen.
• Passend für Geräte, deren Bratrohr sich rechts befindet. Der Feuerraum befindet sich links.

• 6-teiliges Set

Wamsler K128 Feuerraumauskleidung Eckdaten:

• Feuerraumauskleidung, Brennraumsteine
• Material Schamotte

• Seitenstein links oben (465 x 190 x 38 mm), Seitenstein links unten (460 x 120 x 40 mm)
• Seitenstein rechts oben (465 x 175 x 65 mm), Seitenstein rechts unten (460 x 105 x 65 mm)
• Rückwandstein oben (190 x 170 x 60 mm), Rückwandstein unten (175 x 145 x 100 / 80 mm)

Dichtung für Herdrahmen für den Festbrennstoffherd Wamsler K128

• Passend für Herdrahmen

Wamsler K128 Dichtung für Herdrahmen Eckdaten:

• Dichtschnur, Dichtungsband
• Kordeldichtung
• Länge 3,00 m
• Durchmesser 6 mm
• Position 39 in der Explosionszeichnung

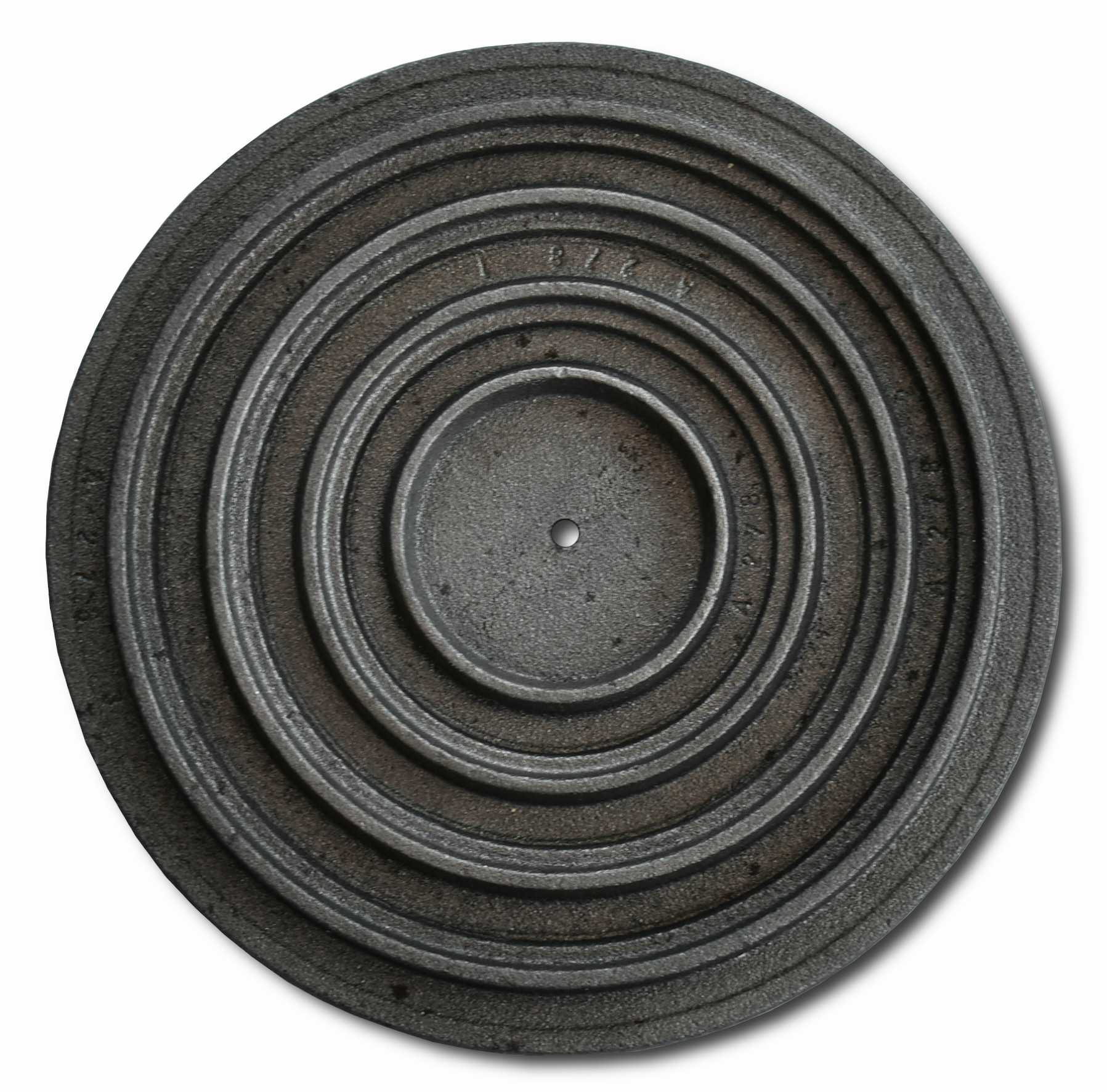

Original Kochlochdeckel Set für den Küchenherd Wamsler K128

• 4-teiliges Set

Wamsler K128 Kochlochdeckel Eckdaten:

• Kochlochabdeckung, Feuerloch Abdeckung

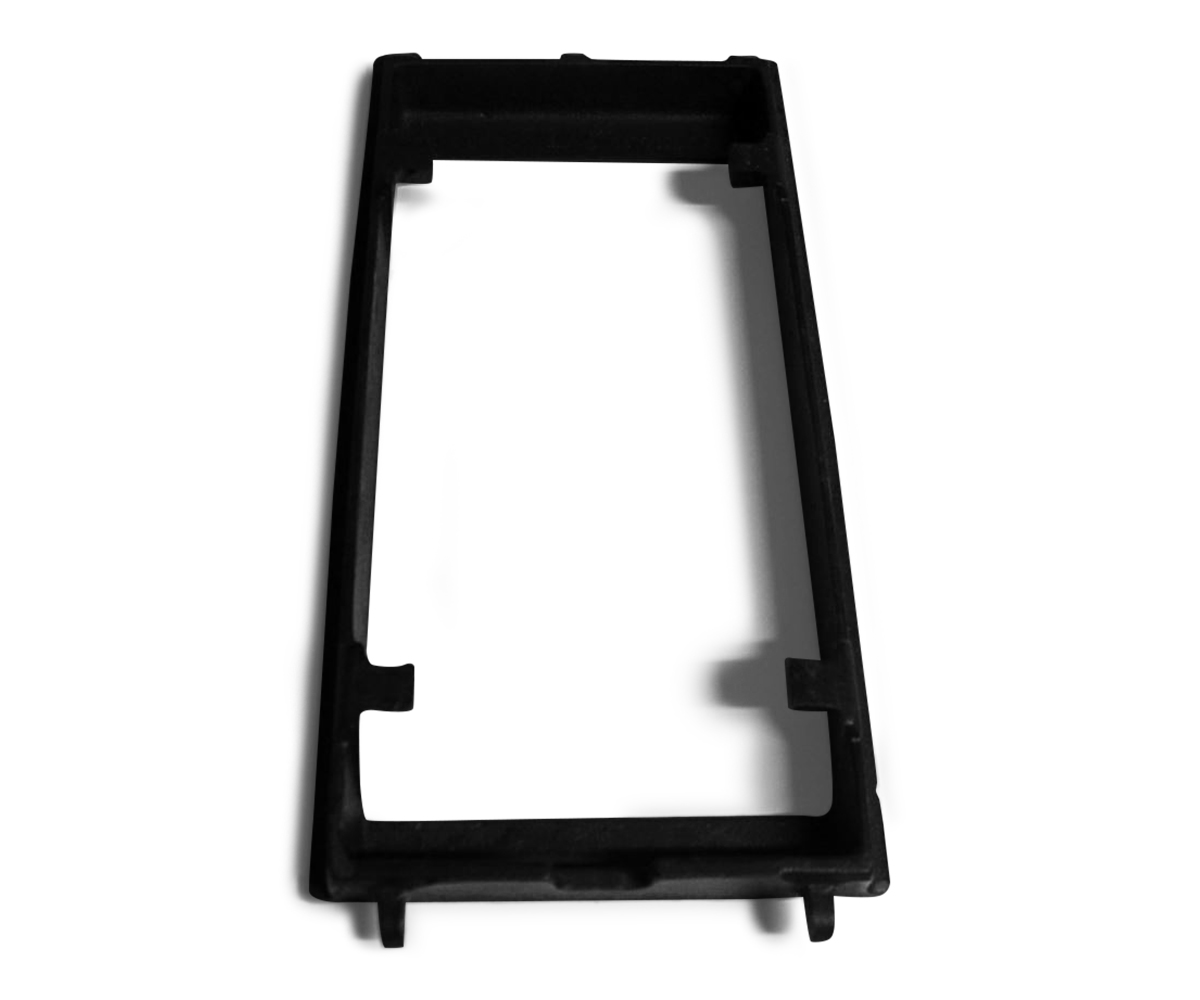

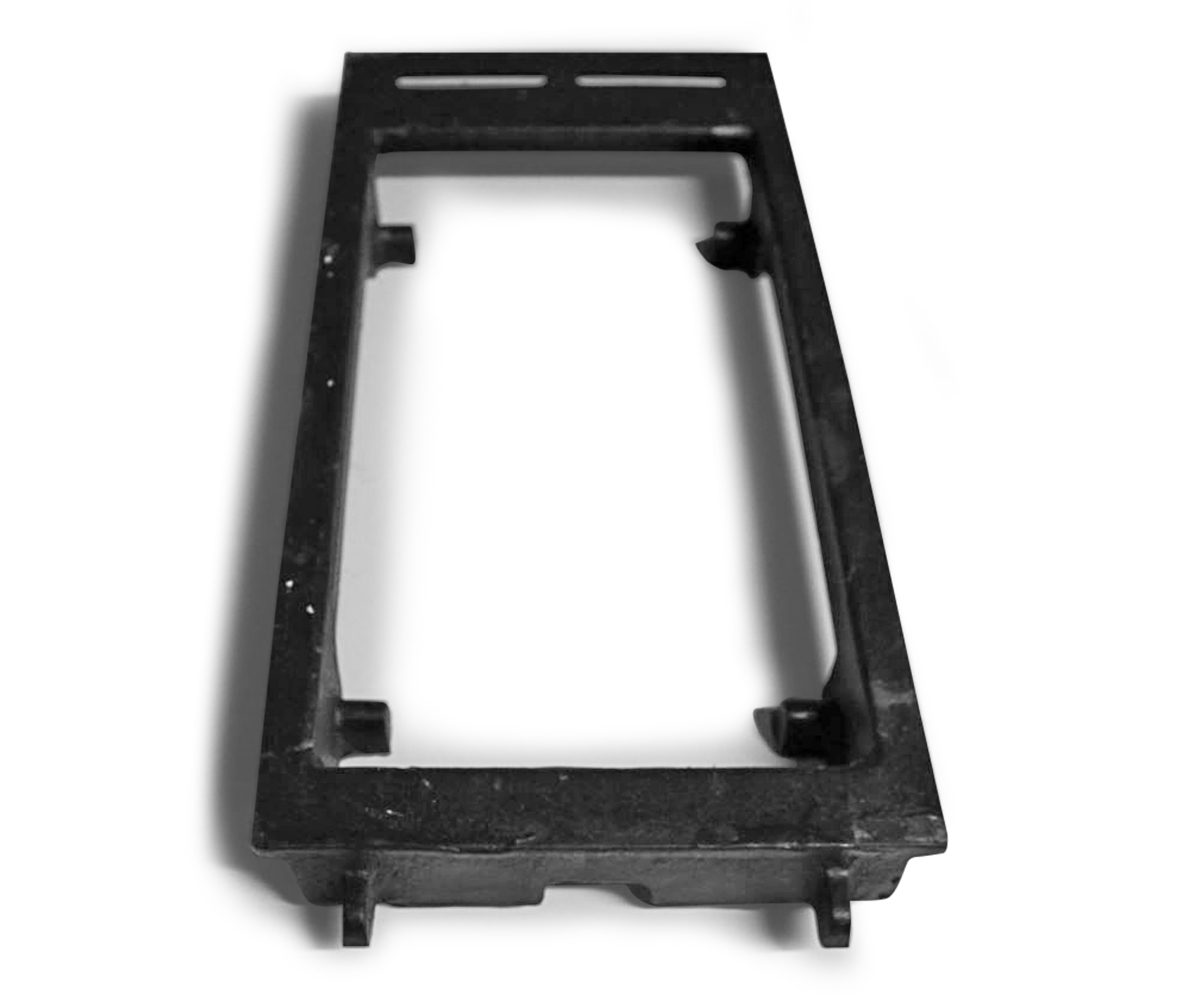

Original Rostlager für den Küchenherd Wamsler K128

Wamsler K128 Rostlager Eckdaten:

• Feuerraumboden, Rostrahmen
• Maße (B/L/H) 175 mm x 350 mm x 36 mm
• Material Guss
• Position 96 in der Explosionszeichnung

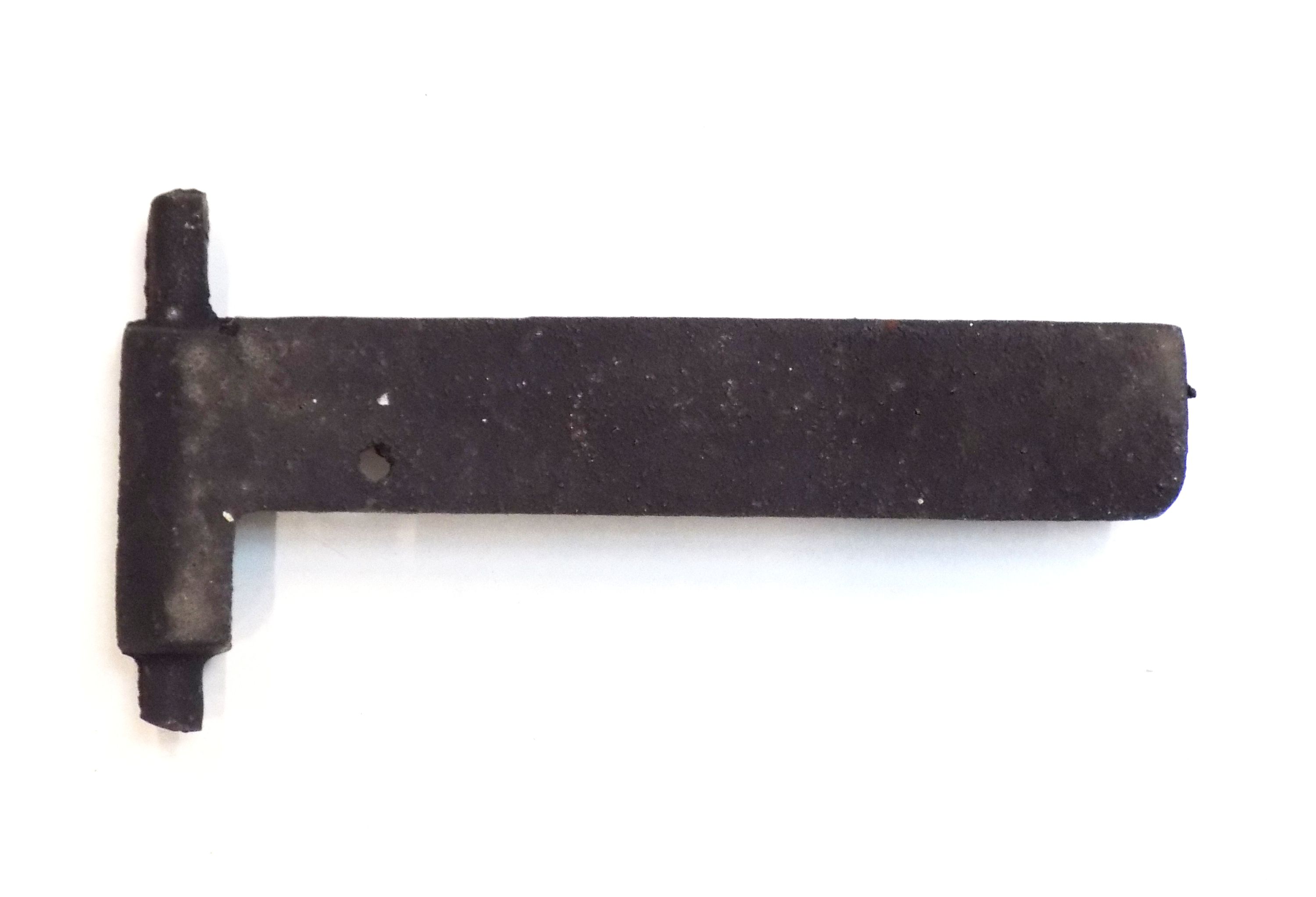

Original Rosttür für den Festbrennstoffherd Wamsler K128

Wamsler K128 Rosttür Eckdaten:

• Tür
• Maße (B/L/H) 77 mm x 150 mm x 23 mm
• Material Guss
• schutzlackiert

Original Rückwandstein oben A für den Küchenherd Wamsler K128

• Passend für Geräte, deren Bratrohr sich links befindet. Der Feuerraum befindet sich rechts.

Wamsler K128 Rückwandstein oben Eckdaten:

• Brennraumstein, Feuerraumstein
• Schamottstein
• Maße (B/L/H) 170 mm x 190 mm x 60 mm
• Material Schamotte
• Position 129 in der Explosionszeichnung

Original Rückwandstein oben B für den Küchenherd Wamsler K128

• Passend für Geräte, deren Bratrohr sich rechts befindet. Der Feuerraum befindet sich links.

Wamsler K128 Rückwandstein oben Eckdaten:

• Brennraumstein, Feuerraumstein
• Schamottstein
• Maße (B/L/H) 170 mm x 190 mm x 60 mm
• Material Schamotte
• Position 129 in der Explosionszeichnung

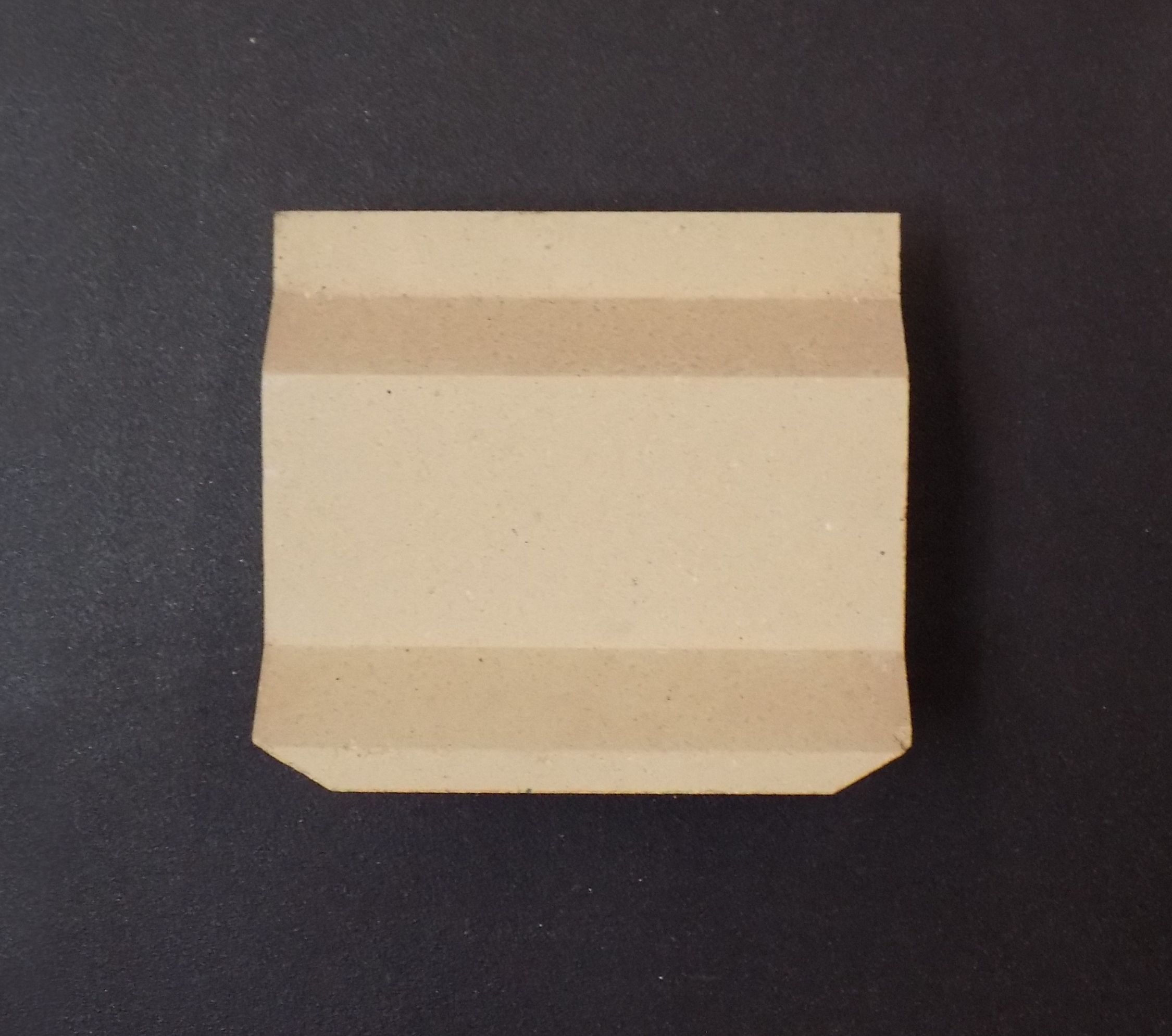

Original Rückwandstein unten A für den Festbrennstoffherd Wamsler K128

• Passend für Geräte, deren Bratrohr sich links befindet. Der Feuerraum befindet sich rechts.

Wamsler K128 Rückwandstein unten Eckdaten:

• Brennraumstein, Feuerraumstein
• Schamottstein
• Maße (B/L/H) 145 mm x 175 mm x 100 mm
• Material Schamotte
• Position 100 in der Explosionszeichnung

Original Rückwandstein unten B für den Küchenherd Wamsler K128

• Passend für Geräte, deren Bratrohr sich rechts befindet. Der Feuerraum befindet sich links.

Wamsler K128 Rückwandstein unten Eckdaten:

• Brennraumstein, Feuerraumstein
• Schamottstein
• Maße (B/L/H) 145 mm x 175 mm x 100 mm
• Material Schamotte
• Position 100 in der Explosionszeichnung

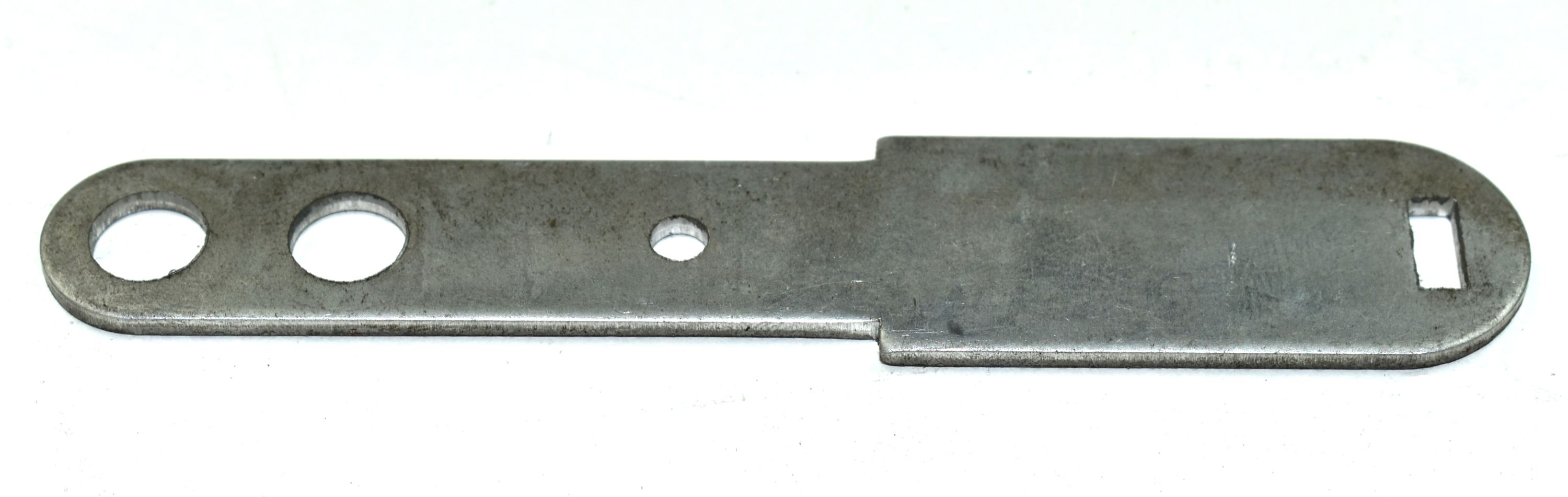

Original Rüttelstange für den Festbrennstoffherd Wamsler K128

Wamsler K128 Rüttelstange Eckdaten:

• Rostzugstange, Rüttelroststange
• Position 97 in der Explosionszeichnung

Original Führungsschiene für Rüttelstange für den Festbrennstoffherd Wamsler K128

Wamsler K128 Führungsschiene für Rüttelstange Eckdaten:

• Schiene
• Position 49 in der Explosionszeichnung

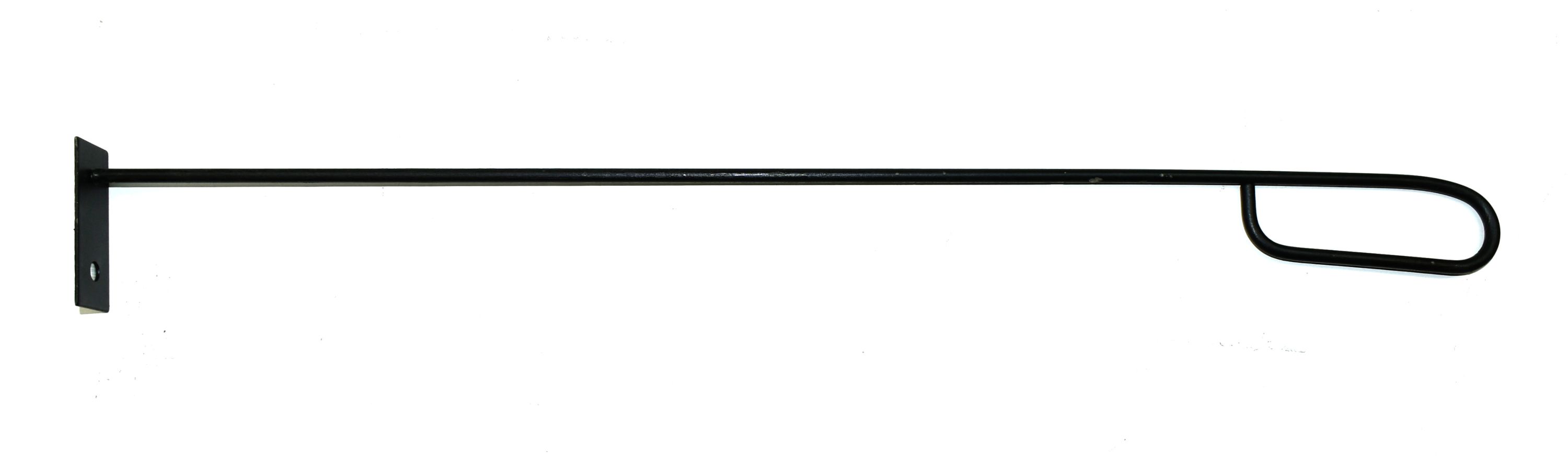

Original Rußkratzer für den Küchenherd Wamsler K128

Wamsler K128 Rußkratzer Eckdaten:

• Rußschaber, Aschehaken
• Länge 60 cm
• geschweißt
• schutzlackiert
• Position 115 in der Explosionszeichnung

Original Scharnier für Bratrohrtür Steckteil für den Küchenherd Wamsler K128

Wamsler K128 Scharnier für Bratrohrtür Eckdaten:

• Gelenk, Beschlag
• Maße (B/L/H) 25 mm x 80 mm x 55 mm
• Material Metall
• Position 32 in der Explosionszeichnung

Original Scharnier links für Bratrohrtür für den Festbrennstoffherd Wamsler K128

Wamsler K128 Scharnier links für Bratrohrtür Eckdaten:

• Gelenk, Beschlag
• Maße (B/L/H) 100 mm x 20 mm x 78 mm
• Material Metall

Original Scharnier rechts für Bratrohrtür für den Festbrennstoffherd Wamsler K128

Wamsler K128 Scharnier rechts für Bratrohrtür Eckdaten:

• Gelenk, Beschlag
• Maße (B/L/H) 75 mm x 100 mm x 20 mm
• Material Metall
• Position 110 in der Explosionszeichnung

Original Winkel für Scheibenrahmen für den Küchenherd Wamsler K128

Wamsler K128 Winkel für Scheibenrahmen Eckdaten:

Original Schürhaken für den Küchenherd Wamsler K128

Wamsler K128 Schürhaken Eckdaten:

• Feuerhaken, Schüreisen
• Länge 51 cm
• schutzlackiert
• Position 116 in der Explosionszeichnung

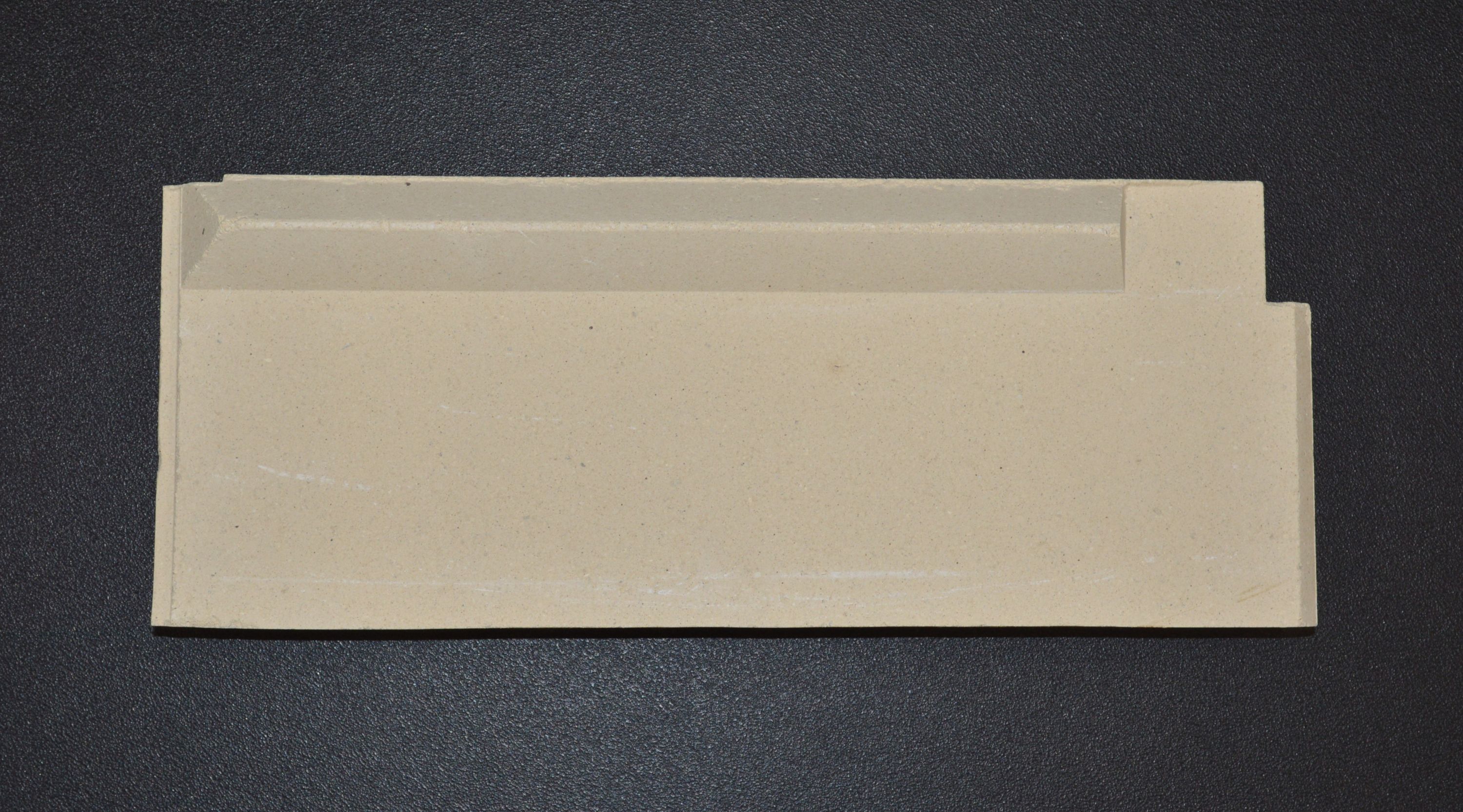

Original Seitenstein links oben A für den Festbrennstoffherd Wamsler K128

• Passend für Geräte, deren Bratrohr sich links befindet. Der Feuerraum befindet sich rechts.
• Stein liegt links oben im Brennraum, an der Bratrohr zugewandten Seite

Wamsler K128 Seitenstein links oben Eckdaten:

• Brennraumstein, Feuerraumstein
• Schamottstein
• Maße (B/L/H) 180 mm x 464 mm x 64 mm
• Material Schamotte
• Position 102 in der Explosionszeichnung

Original Seitenstein links oben B für den Küchenherd Wamsler K128

• Es gibt verschiedene Varianten des Wamsler K 128. Bitte orientieren Sie sich an der genauen Modellbezeichnung, der Position des Bratrohres und den angegebenen Maßen.
• Passend für Geräte, deren Bratrohr sich rechts befindet. Der Feuerraum befindet sich links.
• Stein liegt links oben im Brennraum, an der Bratrohr abgewandten Seite

Wamsler K128 Seitenstein links oben Eckdaten:

• Brennraumstein, Feuerraumstein
• Schamottstein
• Maße (B/L/H) 465 mm x 190 mm x 38 mm
• Material Schamotte
• Position 101 in der Explosionszeichnung

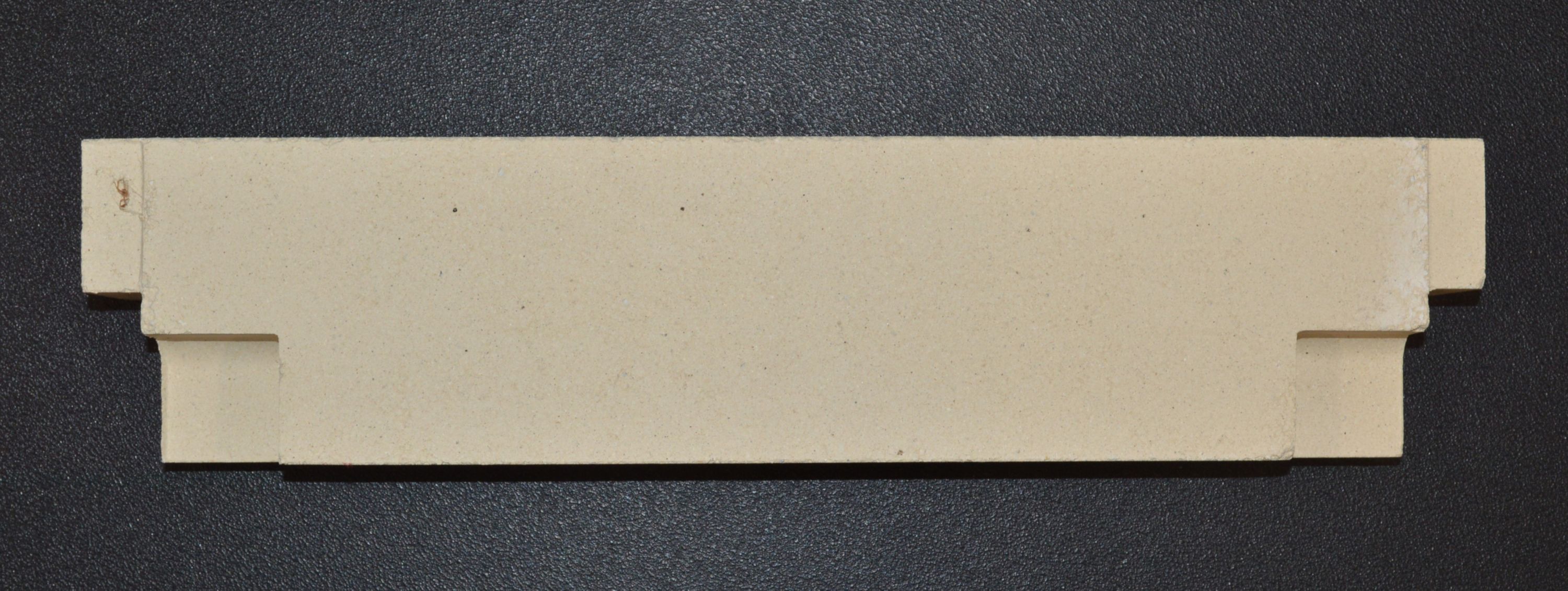

Original Seitenstein links unten A für den Festbrennstoffherd Wamsler K128

• Passend für Geräte, deren Bratrohr sich links befindet. Der Feuerraum befindet sich rechts.
• Stein liegt links unten im Brennraum, an der Bratrohr zugewandten Seite

Wamsler K128 Seitenstein links unten Eckdaten:

• Brennraumstein, Feuerraumstein
• Schamottstein
• Maße (B/L/H) 105 mm x 460 mm x 65 mm
• Material Schamotte
• Position 99 in der Explosionszeichnung

Original Seitenstein links unten für den Festbrennstoffherd Wamsler K128

• Passend für Geräte, deren Bratrohr sich rechts befindet. Der Feuerraum befindet sich links.
• Stein liegt links unten im Brennraum, an der Bratrohr abgewandten Seite

Wamsler K128 Seitenstein links unten Eckdaten:

• Brennraumstein, Feuerraumstein
• Schamottstein
• Maße (B/L/H) 460 mm x 120 mm x 40 mm
• Material Schamotte
• Position 95 in der Explosionszeichnung

Original Seitenstein rechts oben für den Küchenherd Wamsler K128

• Es gibt verschiedene Varianten des Wamsler K 128. Bitte orientieren Sie sich an der genauen Modellbezeichnung, der Position des Bratrohres und den angegebenen Maßen.
• Passend für Geräte, deren Bratrohr sich links befindet. Der Feuerraum befindet sich rechts.

Wamsler K128 Seitenstein rechts oben Eckdaten:

• Brennraumstein, Feuerraumstein
• Schamottstein
• Maße (B/L/H) 465 mm x 190 mm x 38 mm
• Material Schamotte
• Position 101 in der Explosionszeichnung

Original Seitenstein rechts oben B für den Festbrennstoffherd Wamsler K128

• Passend für Geräte, deren Bratrohr sich rechts befindet. Der Feuerraum befindet sich links.
• Stein liegt rechts oben im Brennraum, an der Bratrohr zugewandten Seite

Wamsler K128 Seitenstein rechts oben Eckdaten:

• Brennraumstein, Feuerraumstein
• Schamottstein
• Maße (B/L/H) 175 mm x 465 mm x 65 mm
• Material Schamotte
• Position 103 in der Explosionszeichnung

Original Seitenstein rechts unten A für den Holzherd Wamsler K128

• Passend für Geräte, deren Bratrohr sich links befindet. Der Feuerraum befindet sich rechts.
• Stein liegt rechts unten im Brennraum, an der Bratrohr abgewandten Seite

Wamsler K128 Seitenstein rechts unten Eckdaten:

• Brennraumstein, Feuerraumstein
• Schamottstein
• Maße (B/L/H) 460 mm x 120 mm x 40 mm
• Material Schamotte
• Position 95 in der Explosionszeichnung

Original Seitenstein rechts unten B für den Festbrennstoffherd Wamsler K128

• Passend für Geräte, deren Bratrohr sich rechts befindet. Der Feuerraum befindet sich links.
• Stein liegt rechts unten im Brennraum, an der Bratrohr zugewandten Seite

Wamsler K128 Seitenstein rechts unten Eckdaten:

• Brennraumstein, Feuerraumstein
• Schamottstein
• Maße (B/L/H) 105 mm x 460 mm x 65 mm
• Material Schamotte
• Position 99 in der Explosionszeichnung

Original Seitenverkleidung anthrazit A für den Küchenherd Wamsler K128

• Bei diesem Artikel kann die Struktur und Farbe von der Abbildung bzw. von der Struktur und Farbe des bisher verbauten Artikels abweichen. Aus diesem Grund ist eine Auftragsstornierung bzw. Reklamation aufgrund von Abweichungen bei der Farbe und Struktur des Artikels nicht möglich.
• Seitenverkleidung ohne Öffnung fürs Rauchrohr

Wamsler K128 Seitenverkleidung Eckdaten:

• Seitenplatte, Sichtblende
• Material Metall
• Farbe anthrazit

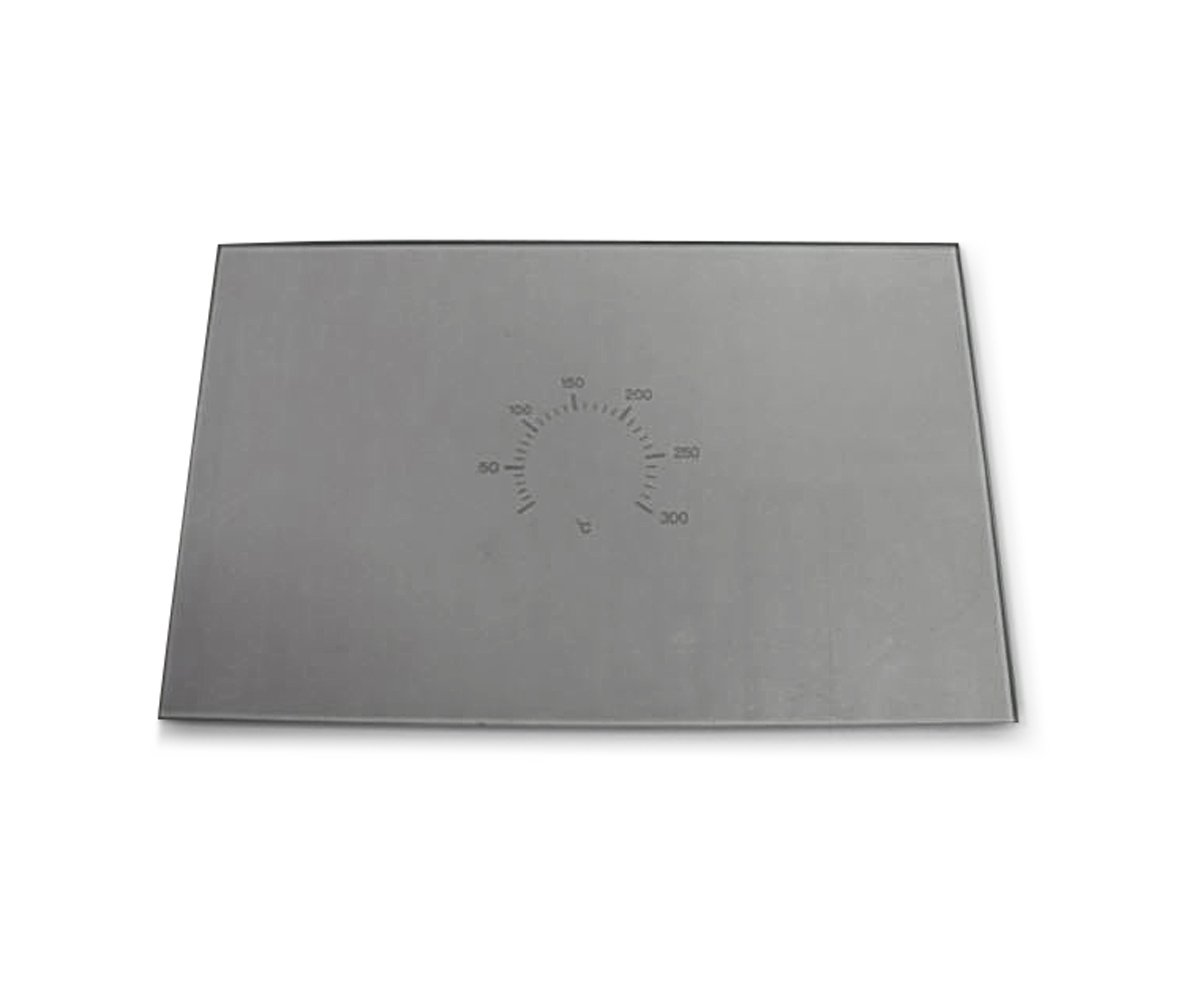

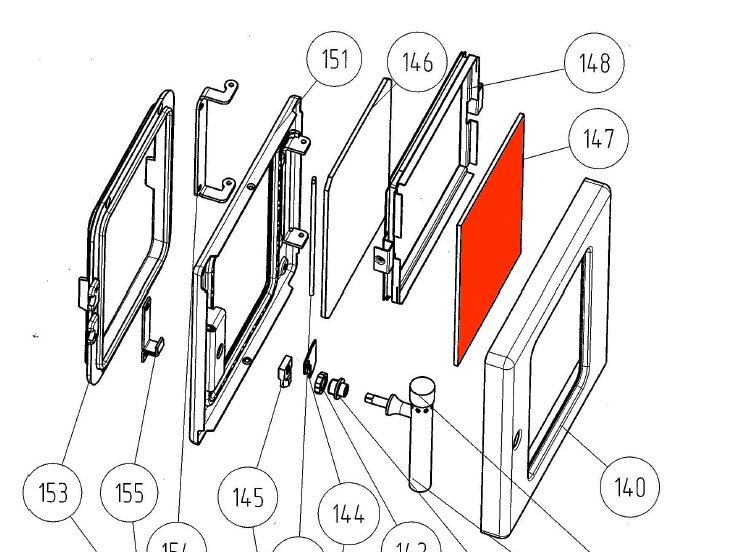

Original Sichtscheibe außen für den Küchenherd Wamsler K128

• Der Hersteller hat die Produktion dieses Artikels eingestellt. Sofern wir über einen Restbestand verfügen, ist dieses Ersatzteil bei uns erhältlich

• Es gibt vom Hersteller eine neu modifizierte Sichtscheibe außen. Dieses finden Sie in unseren Shop unter der Bezeichnung "Sichtscheibe außen B" in der entsprechenden Modell-Rubrik.

Wamsler K128 Sichtscheibe außen Eckdaten:

• Türglas, Schauglas
• Maße (B/L/H) 208 mm x 334 mm x 4 mm
• Material Glas
• Form flach
• mit Skala

Original Sichtscheibe außen B für den Küchenherd Wamsler K128

• Der Hersteller hat 2017 auf diese Scheibe außen umgestellt und die Produktion des vorherigen Türglas außen eingestellt.
• Beim erstmaligen Einsatz dieser Sichtscheibe außen B werden zwingend eine neue Sichtscheibe innen sowie ein neues Thermometer benötigt!!

Wamsler K128 Sichtscheibe außen Eckdaten:

• Türglas, Schauglas
• Maße (B/L/H) 208 mm x 334 mm x 4 mm
• Material Glas
• hitzebeständig

Original Sichtscheibe innen A für den Küchenherd Wamsler K128

• Der Hersteller hat die Produktion dieses Artikels eingestellt. Sofern wir über einen Restbestand verfügen, ist dieses Ersatzteil bei uns erhältlich

• Es gibt vom Hersteller eine neu modifizierte Sichtscheibe innen. Dieses finden Sie in unseren Shop unter der Bezeichnung "Sichtscheibe innen B" in der entsprechenden Modell-Rubrik.

Wamsler K128 Sichtscheibe innen Eckdaten:

• Glaskeramik, Schauglas
• Maße (B/L/H) 208 mm x 334 mm x 4 mm
• Material Glas
• Form flach
• drei Bohrungen mittig
• Durchmesser größte Bohrung11 mm
• Durchmesser kleine Bohrungen je 3 mm, jeweils rechts und links der mittigen Bohrung

Original Sichtscheibe innen B für den Küchenherd Wamsler K128

• Der Hersteller hat 2017 auf diese Sichtscheibe innen umgestellt und die Produktion des vorherigen Türglas innen eingestellt.
• Beim erstmaligen Einsatzt dieser Sichtscheibe innen B werden zwingend eine neue Sichtscheibe außen sowie ein neues Thermometer benötigt!!

Wamsler K128 Sichtscheibe innen Eckdaten:

• Glasscheibe, Scheibe
• Maße (B/L/H) 334 mm x 208 mm x 4 mm
• hitzebeständig
• Sichtscheibe innen für Bratrohr
• mit Bohrung, Durchmesser ca 8 mm
• mit Temperatur Skala von 50 - 400 Grad Celsius

Original Sichtscheibe für den Küchenherd Wamsler K128

Wamsler K128 Sichtscheibe Eckdaten:

• Glaskeramik, Türglas
• Maße (B/L/H) 340 mm x 210 mm x 30 mm
• Glaseinsatz für Bratrohr
• mit integriertem Thermometer
• mit Skala 50 - 400 Grad Celcius
• inklusive Rahmen

Original Stehrost für den Küchenherd Wamsler K128

Wamsler K128 Stehrost Eckdaten:

• Glutfang, Aschefang
• Maße (B/L/H) 175 mm x 100 mm x 45 mm
• Material Guss
• hitzebeständig
• schutzlackiert
• Position 47 in der Explosionszeichnung

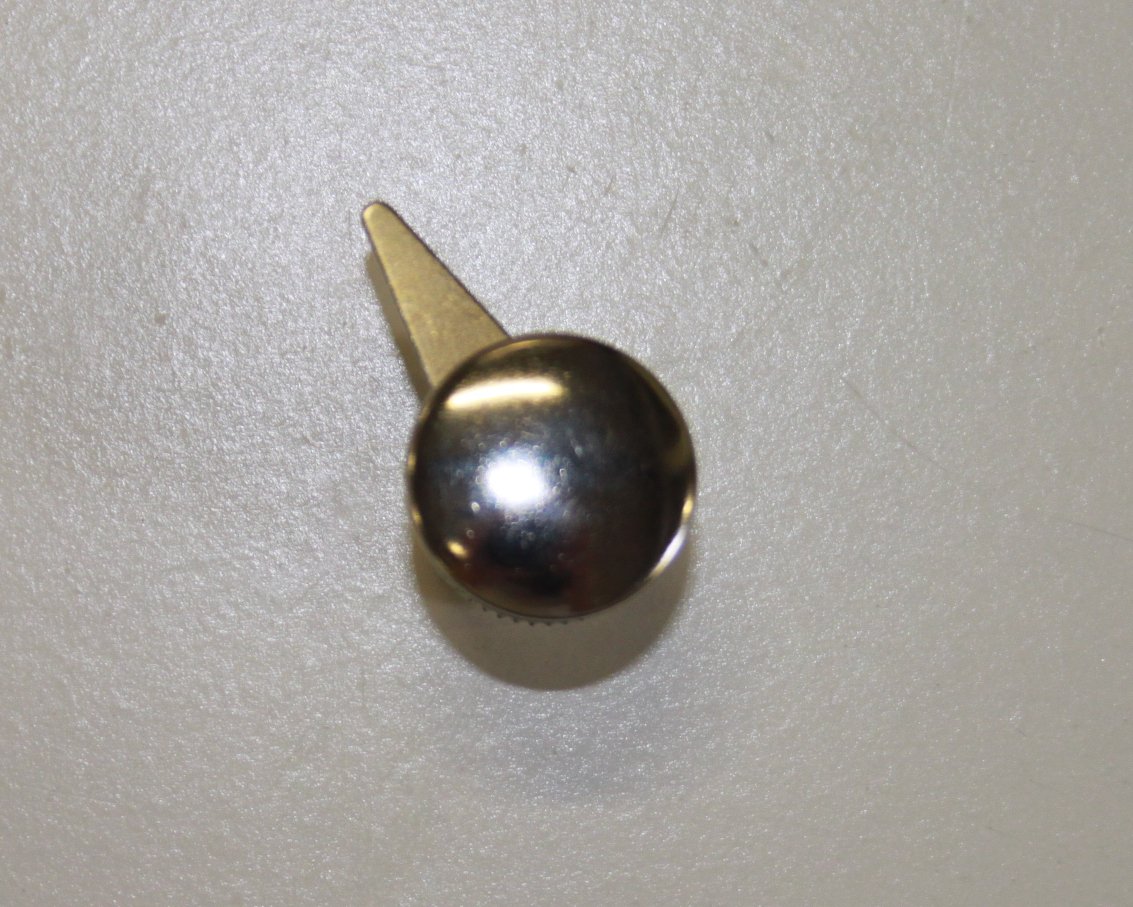

Original Thermometer B für den Festbrennstoffherd Wamsler K128

• Der Hersteller hat 2017 auf dieses Thermometer umgestellt und die Produktion des vorherigen Thermometers eingestellt.
• Beim erstmaligen Einsatz dieses Thermometers werden zwingend eine neue Sichtscheibe innen und ein neues Türglas außen benötigt!!

Wamsler K128 Thermometer Eckdaten:

• Temperaturmesser, Thermostat
• Durchmesser 3 mm
• zur Messung der Temperatur im Bratrohr
• Höhe gesamt 17 mm (zusammengeschraubter Zustand)
• inkl. Dichtring
• inkl. Befestigungsschraube
• Position 111 in der Explosionszeichnung

Original Türdichtung für Aschetür Set für den Küchenherd Wamsler K128

Wamsler K128 Türdichtung für Aschetür Eckdaten:

• Dichtband, Dichtschnur
• Kordeldichtung
• Länge 2,50 m
• Durchmesser 8mm

Kleber Eckdaten:

• 1 Stück
• 20ml
• hitzebeständig

Dichtungsabbinder Eckdaten:

• 1 Stück
• zum teilen
• hitzebeständig

Original Türdichtung für Feuerraumtür Set für den Küchenherd Wamsler K128

• 3-teiliges Set

Wamsler K128 Türdichtung für Feuerraumtür Eckdaten:

• Dichtband, Dichtschnur
• Kordeldichtung
• Länge 2,50 m
• Durchmesser 8mm

Kleber Eckdaten:

• 1 Stück
• 20ml
• hitzebeständig

Dichtungsabbinder Eckdaten:

• 1 Stück
• zum teilen
• hitzebeständig

Original Türgriff für Aschetür braun für den Festbrennstoffherd Wamsler K128

• Es gibt diesen Türgriff in verschiedenen Farben.

Wamsler K128 Türgriff für Aschetür Eckdaten:

• Griff, Türklinke
• Stärke 15 mm
• Grifflänge 78 mm
• Material Porzellan
• Farbe braun
• zwei Gewinde an Griffrückseite zur Befestigung
• Position 15 in der Explosionszeichnung

Original Türgriff für Feuerraumtür braun für den Festbrennstoffherd Wamsler K128

• Es gibt diesen Türgriff in verschiedenen Farben.

Wamsler K128 Türgriff für Feuerraumtür Eckdaten:

• Griff, Türklinke
• Stärke 15 mm
• Grifflänge 78 mm
• Material Porzellan
• Farbe braun
• zwei Gewinde an Griffrückseite zur Befestigung
• Position 15 in der Explosionszeichnung

Original Türgriff für Aschetür für den Küchenherd Wamsler K128

• passend für die Aschetür
• Es gibt verschiedene Varianten des Wamsler K128. Achten Sie bitte auf die genaue Modellbezeichnung.

Wamsler K128 Türgriff für Aschetür Eckdaten:

• Griff, Türklinke
• Durchmesser 10 mm
• Grifflänge 62 mm
• Material Messing
• Farbe verchromt

Original Türgriff verchromt für den Küchenherd Wamsler K128

• Es gibt verschiedene Varianten des Wamsler K128. Achten Sie bitte auf die genaue Modellbezeichnung.
• passend für Heiztür und Aschetür

Wamsler K128 Türgriff Eckdaten:

• Griff, Türklinke
• Durchmesser 10 mm
• Grifflänge 62 mm
• Material Messing
• Farbe verchromt

Original Türgriff für Aschetür weiß für den Küchenherd Wamsler K128

• Es gibt verschiedene Varianten des Wamsler K128. Achten Sie bitte auf die genaue Modellbezeichnung.
• passend für die Aschetür

Wamsler K128 Türgriff für Aschetür Eckdaten:

• Griff, Türklinke
• Maße (B/L/H) 16 mm x 77 mm x 50 mm
• Material Porzellan
• Farbe weiß

Original Türgriff für Feuerraumtür weiß für den Küchenherd Wamsler K128

• Es gibt verschiedene Varianten des Wamsler K128. Achten Sie bitte auf die genaue Modellbezeichnung.
• passend für die Heiztür

Wamsler K128 Türgriff für Feuerraumtür Eckdaten:

• Griff, Türklinke
• Maße (B/L/H) 16 mm x 77 mm x 50 mm
• Material Porzellan
• Farbe weiß

Original Aschekasten für den Küchenherd Wamsler K128F

Wamsler K128F Aschekasten Eckdaten:

• Aschelade, Aschebox
• Maße (B/L/H) 130 mm x 450 mm x 85 mm
• Material Metall

Original Türanschlag für Ascheraum für den Festbrennstoffherd Wamsler K128F

Wamsler K128F Türanschlag für Ascheraum Eckdaten:

• Schließblech
• Position 144 in der Explosionszeichnung

Original Türgriff für Ascheraum für den Festbrennstoffherd Wamsler K128F

Wamsler K128F Türgriff für Ascheraum Eckdaten:

• Griff, Türklinke
• Durchmesser 20 mm
• Grifflänge 137 mm
• Farbe verchromt
• Position 149 in der Explosionszeichnung

Original Schließnase für Aschetür Verriegelung für den Festbrennstoffherd Wamsler K128F

Wamsler K128F Schließnase für Aschetür Verriegelung Eckdaten:

• Verschlusshaken, Verschlusszunge
• Position 145 in der Explosionszeichnung

Original Ceranplatte für den Küchenherd Wamsler K128F

Wamsler K128F Ceranplatte Eckdaten:

• Cerankochfeld, Glaskeramik
• Maße (B/L/H) 659 mm x 490 mm x 4 mm
• Material Glaskeramik
• Position 28 in der Explosionszeichnung

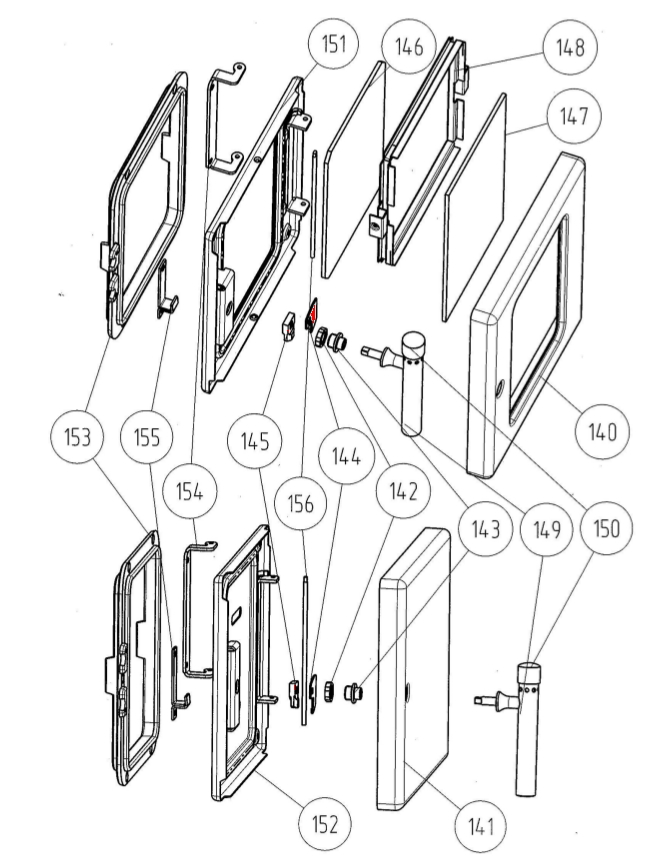

Original Türanschlag für Feuerraum für den Festbrennstoffherd Wamsler K128F

Wamsler K128F Türanschlag für Feuerraum Eckdaten:

• Schließblech
• Position 144 in der Explosionszeichnung

Original Türgriff für Feuerraumtür für den Festbrennstoffherd Wamsler K128F

Wamsler K128F Türgriff für Feuerraumtür Eckdaten:

• Griff, Türklinke
• Durchmesser 20 mm
• Grifflänge 137 mm
• Farbe verchromt
• Position 149 in der Explosionszeichnung

Original Türgriffende für Feuerraum für den Festbrennstoffherd Wamsler K128F

Wamsler K128F Türgriffende für Feuerraum Eckdaten:

• Durchmesser 20 mm
• Farbe verchromt
• Position 150 in der Explosionszeichnung

Original Feuerraumauskleidung A für den Festbrennstoffherd Wamsler K128F

• Es gibt verschiedene Varianten des Wamsler K 128. Bitte orientieren Sie sich an der genauen Modellbezeichnung, der Position des Bratrohres und den angegebenen Maßen.
• Passend für Geräte, deren Bratrohr sich links befindet. Der Feuerraum befindet sich rechts.

Wamsler K128F Feuerraumauskleidung Eckdaten:

• 6 Stück
• Feuerraumauskleidung, Brennraumsteine
• Material Schamotte
• hitzebeständig

• Seitenstein links oben (465 x 180 x 65 mm), Seitenstein links unten (460 x 105 x 65 mm)
• Seitenstein rechts oben (465 x 190 x 38 mm), Seitenstein rechts unten (460 x 120 x 40 mm)
• Rückwandstein oben (190 x 170 x 60 mm), Rückwandstein unten (175 x 145 x 100 / 80 mm)

Original Feuerraumauskleidung B für den Festbrennstoffherd Wamsler K128F

• Es gibt verschiedene Varianten des Wamsler K 128. Bitte orientieren Sie sich an der genauen Modellbezeichnung, der Position des Bratrohres und den angegebenen Maßen.
• Passend für Geräte, deren Bratrohr sich rechts befindet. Der Feuerraum befindet sich links.

• 6-teiliges Set

Wamsler K128F Feuerraumauskleidung Eckdaten:

• Material Schamotte
• Seitenstein links oben (465 x 190 x 38 mm), Seitenstein links unten (460 x 120 x 40 mm)
• Seitenstein rechts oben (465 x 175 x 65 mm), Seitenstein rechts unten (460 x 105 x 65 mm)
• Rückwandstein oben (190 x 170 x 60 mm), Rückwandstein unten (175 x 145 x 100 / 80 mm)

Original Blende für Feuerraumtür für den Festbrennstoffherd Wamsler K128F

Wamsler K128F Blende für Feuerraumtür Eckdaten:

• Ausgleichsblende

Original Schließnase für Feuerraumtür Verriegelung für den Festbrennstoffherd Wamsler K128F

Wamsler K128F Schließnase für Feuerraumtür Verriegelung Eckdaten:

• Verschlusshaken, Verschlusszunge
• Maße (B/L) 18 mm x 26 mm
• Position 145 in der Explosionszeichnung

Original Rostlager für den Küchenherd Wamsler K128F

Wamsler K128F Rostlager Eckdaten:

• Rosthalter, Rostrahmen
• Maße (B/L/H) 175 mm x 350 mm x 36 mm
• Material Guss
• Position 96 in der Explosionszeichnung

Original Rückwandstein oben für den Küchenherd Wamsler K128F

• Passend für Geräte, deren Bratrohr sich links befindet. Der Feuerraum befindet sich rechts.

Wamsler K128F Rückwandstein oben Eckdaten:

• Brennraumstein, Feuerraumstein
• Schamottstein
• Maße (B/L/H) 170 mm x 190 mm x 60 mm
• Material Schamotte
• Position 129 in der Explosionszeichnung

Original Rückwandstein oben B für den Küchenherd Wamsler K128F

• Passend für Geräte, deren Bratrohr sich rechts befindet. Der Feuerraum befindet sich links.

Wamsler K128F Rückwandstein oben Eckdaten:

• Brennraumstein, Feuerraumstein
• Schamottstein
• Maße (B/L/H) 170 mm x 190 mm x 60 mm
• Material Schamotte
• Position 129 in der Explosionszeichnung

Original Rückwandstein unten A für den Küchenherd Wamsler K128F

• Passend für Geräte, deren Bratrohr sich links befindet. Der Feuerraum befindet sich rechts.

Wamsler K128F Rückwandstein unten Eckdaten:

• Brennraumstein, Feuerraumstein
• Schamottstein
• Maße (B/L/H) 145 mm x 175 mm x 100 mm
• Material Schamotte
• Position 100 in der Explosionszeichnung

Original Rückwandstein für den Festbrennstoffherd Wamsler K128F

• Passend für Geräte, deren Bratrohr sich rechts befindet. Der Feuerraum befindet sich links.

Wamsler K128F Rückwandstein Eckdaten:

• Brennraumstein, Feuerraumstein
• Schamottstein
• Maße (B/L/H) 145 mm x 175 mm x 100 mm
• Material Schamotte
• Position 100 in der Explosionszeichnung

Original Rüttelstange für den Festbrennstoffherd Wamsler K128F

Wamsler K128F Rüttelstange Eckdaten:

• Rostzugstange, Rüttelroststange
• Position 97 in der Explosionszeichnung

Original Führungsschiene für Rüttelstange für den Festbrennstoffherd Wamsler K128F

Wamsler K128F Führungsschiene für Rüttelstange Eckdaten:

• Schiene
• Position 49 in der Explosionszeichnung

Original Scharnier für Bratrohrtür für den Festbrennstoffherd Wamsler K128F

Wamsler K128F Scharnier für Bratrohrtür Eckdaten:

• Gelenk, Beschlag
• Maße (B/L/H) 100 mm x 20 mm x 78 mm
• Material Metall

Original Scharnier rechts für Bratrohrtür für den Festbrennstoffherd Wamsler K128F

Wamsler K128F Scharnier rechts für Bratrohrtür Eckdaten:

• Gelenk, Beschlag
• Maße (B/L/H) 75 mm x 100 mm x 20 mm
• Material Metall
• Position 110 in der Explosionszeichnung

Original Winkel für Scheibenrahmen für den Küchenherd Wamsler K128F

Wamsler K128F Winkel für Scheibenrahmen Eckdaten:

Original Seitenstein links oben A für den Küchenherd Wamsler K128F

• Stein liegt links oben im Brennraum, an der Bratrohr zugewandten Seite
• Passend für Geräte, deren Bratrohr sich links befindet. Der Feuerraum befindet sich rechts.

Wamsler K128F Seitenstein links oben Eckdaten:

• Brennraumstein, Feuerraumstein
• Schamottstein
• Maße (B/L/H) 180 mm x 464 mm x 64 mm
• Material Schamotte
• Position 102 in der Explosionszeichnung

Original Seitenstein B für den Küchenherd Wamsler K128F

• Es gibt verschiedene Varianten des Wamsler K 128. Bitte orientieren Sie sich an der genauen Modellbezeichnung, der Position des Bratrohres und den angegebenen Maßen.
• Passend für Geräte, deren Bratrohr sich rechts befindet. Der Feuerraum befindet sich links.
• Stein liegt links oben im Brennraum, an der Bratrohr abgewandten Seite

Wamsler K128F Seitenstein Eckdaten:

• Brennraumstein, Feuerraumstein
• Schamottstein
• Maße (B/L/H) 465 mm x 190 mm x 38 mm
• Material Schamotte
• Position 101 in der Explosionszeichnung

Original Seitenstein links unten für den Festbrennstoffherd Wamsler K128F

• Passend für Geräte, deren Bratrohr sich links befindet. Der Feuerraum befindet sich rechts.
• Stein liegt links unten im Brennraum, an der Bratrohr zugewandten Seite

Wamsler K128F Seitenstein links unten Eckdaten:

• Brennraumstein, Feuerraumstein
• Schamottstein
• Maße (B/L/H) 105 mm x 460 mm x 65 mm
• Material Schamotte
• Position 99 in der Explosionszeichnung

Original Seitenstein links unten B für den Festbrennstoffherd Wamsler K128F

• Passend für Geräte, deren Bratrohr sich rechts befindet. Der Feuerraum befindet sich links.
• Stein liegt links unten im Brennraum, an der Bratrohr abgewandten Seite

Wamsler K128F Seitenstein links unten Eckdaten:

• Brennraumstein, Feuerraumstein
• Schamottstein
• Maße (B/L/H) 460 mm x 120 mm x 40 mm
• Material Schamotte
• Position 95 in der Explosionszeichnung

Original Seitenstein rechts oben A für den Festbrennstoffherd Wamsler K128F

• Stein liegt rechts oben im Brennraum, an der Bratrohr abgewandten Seite)
• Passend für Geräte, deren Bratrohr sich links befindet. Der Feuerraum befindet sich rechts.

Wamsler K128F Seitenstein rechts oben Eckdaten:

• Brennraumstein, Feuerraumstein
• Schamottstein
• Maße (B/L/H) 465 mm x 190 mm x 38 mm
• Material Schamotte
• Position 101 in der Explosionszeichnung

Original Seitenstein rechts oben B für den Festbrennstoffherd Wamsler K128F

• Passend für Geräte, deren Bratrohr sich rechts befindet. Der Feuerraum befindet sich links.
• Stein liegt rechts oben im Brennraum, an der Bratrohr zugewandten Seite

Wamsler K128F Seitenstein rechts oben Eckdaten:

• Brennraumstein, Feuerraumstein
• Schamottstein
• Maße (B/L/H) 175 mm x 465 mm x 65 mm
• Material Schamotte
• Position 103 in der Explosionszeichnung

Original Seitenstein rechts unten A für den Festbrennstoffherd Wamsler K128F

• Passend für Geräte, deren Bratrohr sich links befindet. Der Feuerraum befindet sich rechts.
• Stein liegt rechts unten im Brennraum, an der Bratrohr abgewandten Seite

Wamsler K128F Seitenstein rechts unten Eckdaten:

• Brennraumstein, Feuerraumstein
• Schamottstein
• Maße (B/L/H) 460 mm x 120 mm x 40 mm
• Material Schamotte
• Position 95 in der Explosionszeichnung

Original Seitenstein rechts unten B für den Festbrennstoffherd Wamsler K128F

• Passend für Geräte, deren Bratrohr sich rechts befindet. Der Feuerraum befindet sich links.
• Stein liegt rechts unten im Brennraum, an der Bratrohr zugewandten Seite

Wamsler K128F Seitenstein rechts unten Eckdaten:

• Brennraumstein, Feuerraumstein
• Schamottstein
• Maße (B/L/H) 105 mm x 460 mm x 65 mm
• Material Schamotte
• Position 99 in der Explosionszeichnung

Original Sichtscheibe außen A für den Küchenherd Wamsler K128F

• Der Hersteller hat die Produktion dieses Artikels eingestellt. Sofern wir über einen Restbestand verfügen, ist dieses Ersatzteil bei uns erhältlich

Wamsler K128F Sichtscheibe außen Eckdaten:

• Glasscheibe, Türglas
• Maße (B/L/H) 208 mm x 334 mm x 4 mm
• Material Glas
• Form flach
• mit Skala

Original Sichtscheibe außen B für den Küchenherd Wamsler K128F

• Der Hersteller hat 2017 auf diese Scheibe außen umgestellt und die Produktion des vorherigen Türglas außen eingestellt.
• Beim erstmaligen Einsatz dieser Sichtscheibe außen B werden zwingend eine neue Sichtscheibe innen sowie ein neues Thermometer benötigt!!

Wamsler K128F Sichtscheibe außen Eckdaten:

• Schauglas, Scheibe
• Maße (B/L/H) 208 mm x 334 mm x 4 mm
• Material Glas
• Sichtscheibe außen für Bratrohr

Original Sichtscheibe außen für Feuerraumtür für den Küchenherd Wamsler K128F

Wamsler K128F Sichtscheibe außen für Feuerraumtür Eckdaten:

• Glasscheibe, Schauglas
• Maße (B/L/H) 187 mm x 154 mm x 4 mm
• Form flach
• hitzebeständig
• äußere Scheibe der Heiztür
• Position 147 in der Explosionszeichnung

Original Sichtscheibe für Bratrohr für den Küchenherd Wamsler K128F

Wamsler K128F Sichtscheibe für Bratrohr Eckdaten:

• Schauglas, Scheibe
• Maße (B/L/H) 340 mm x 210 mm x 30 mm
• hitzebeständig
• mit Thermometer
• inklusive Rahmen

Original Sichtscheibe innen A für den Küchenherd Wamsler K128F

• Der Hersteller hat die Produktion dieses Artikels eingestellt. Sofern wir über einen Restbestand verfügen, ist dieses Ersatzteil bei uns erhältlich

• Es gibt vom Hersteller eine neu modifizierte Sichtscheibe innen. Dieses finden Sie in unseren Shop unter der Bezeichnung "Sichtscheibe innen B" in der entsprechenden Modell-Rubrik.

Wamsler K128F Sichtscheibe innen Eckdaten:

• Glas, Scheibe
• Maße (B/L/H) 334 mm x 208 mm x 4 mm
• Form flach
• drei Bohrungen mittig
• Durchmesser größte Bohrung 11 mm
• Durchmesser kleine Bohrungen je 3 mm, jeweils rechts und links der mittigen Bohrung

Original Sichtscheibe innen B für den Küchenherd Wamsler K128F

• Der Hersteller hat die Produktion dieses Artikels eingestellt. Sofern wir über einen Restbestand verfügen, ist dieses Ersatzteil bei uns erhältlich

• Der Hersteller hat 2017 auf diese Sichtscheibe innen umgestellt und die Produktion des vorherigen Türglas innen eingestellt.
• Beim erstmaligen Einsatzt dieser Sichtscheibe innen B werden zwingend eine neue Sichtscheibe außen sowie ein neues Thermometer benötigt!!

Wamsler K128F Sichtscheibe innen Eckdaten:

• Glasscheibe, Türglas
• Maße (B/L/H) 208 mm x 334 mm x 4 mm
• Material Glas
• mit Bohrung, Durchmesser 8 mm
• mit Temperatur Skala von 50 - 400 Grad Celsius
• Sichtscheibe innen für Bratrohr

Original Sichtscheibe innen für Feuerraumtür für den Küchenherd Wamsler K128F

Wamsler K128F Sichtscheibe innen für Feuerraumtür Eckdaten:

• Glaskeramik, Türglas
• Maße (B/L/H) 188 mm x 155 mm x 4 mm
• Form flach
• hitzebeständig
• Position 146 in der Explosionszeichnung

Original Thermometer B für den Küchenherd Wamsler K128F

• Der Hersteller hat 2017 auf dieses Thermometer umgestellt und die Produktion des vorherigen Thermometers eingestellt.
• Beim erstmaligen Einsatz dieses Thermometers werden zwingend eine neue Sichtscheibe innen und ein neues Türglas außen benötigt!!

Wamsler K128F Thermometer Eckdaten:

• Temperaturmesser, Thermostat
• zur Messung der Temperatur im Bratrohr
• Durchmesser Gewinde 3 mm
• Höhe gesamt 17 mm (zusammengeschraubter Zustand)
• inkl. Dichtring inkl. Befestigungsschraube
• Position 111 in der Explosionszeichnung

Original Türdichtung für Aschetür Set für den Küchenherd Wamsler K128F

Wamsler K128F Türdichtung für Aschetür Eckdaten:

• Dichtband, Dichtschnur
• Kordeldichtung
• Länge 2,50 m
• Durchmesser 8mm

Kleber Eckdaten:

• 1 Stück
• 20ml
• hitzebeständig

Dichtungsabbinder Eckdaten:

• 1 Stück
• zum teilen
• hitzebeständig

Original Türdichtung für Feuerraumtür Set für den Küchenherd Wamsler K128F

Wamsler K128F Türdichtung für Feuerraumtür Eckdaten:

• Dichtband, Dichtschnur
• Kordeldichtung
• Länge 2,50 m
• Durchmesser 8mm

Kleber Eckdaten:

• 1 Stück
• 20ml
• hitzebeständig

Dichtungsabbinder Eckdaten:

• 1 Stück
• zum teilen
• hitzebeständig

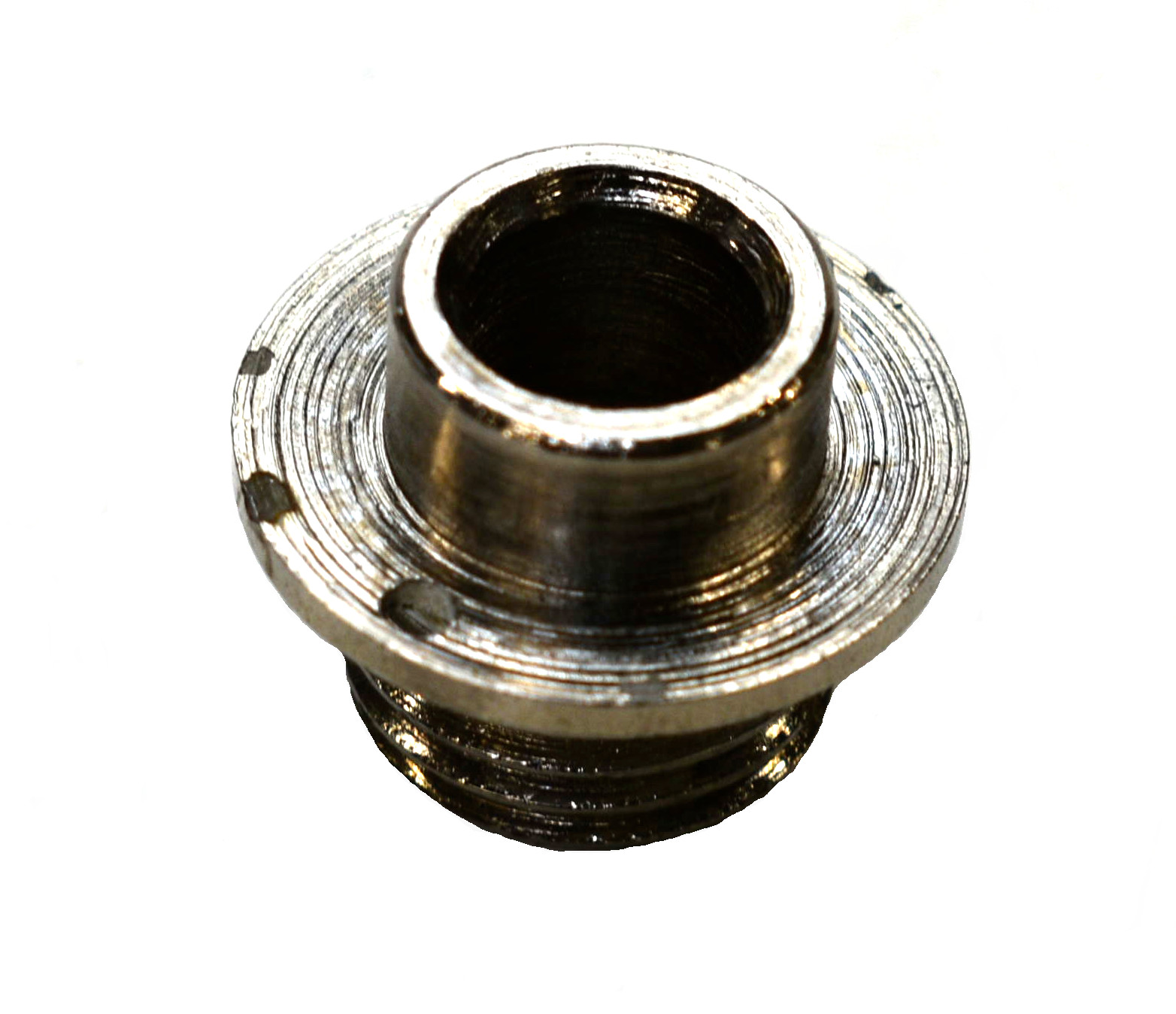

Original Buchse für Türgriff für den Festbrennstoffherd Wamsler K128F

Wamsler K128F Buchse für Türgriff Eckdaten:

• Hohlzylinder, Einbaubuchse
• Durchmesser 20 mm
• Drehschlossbuchse verchromt
• Position 143 in der Explosionszeichnung

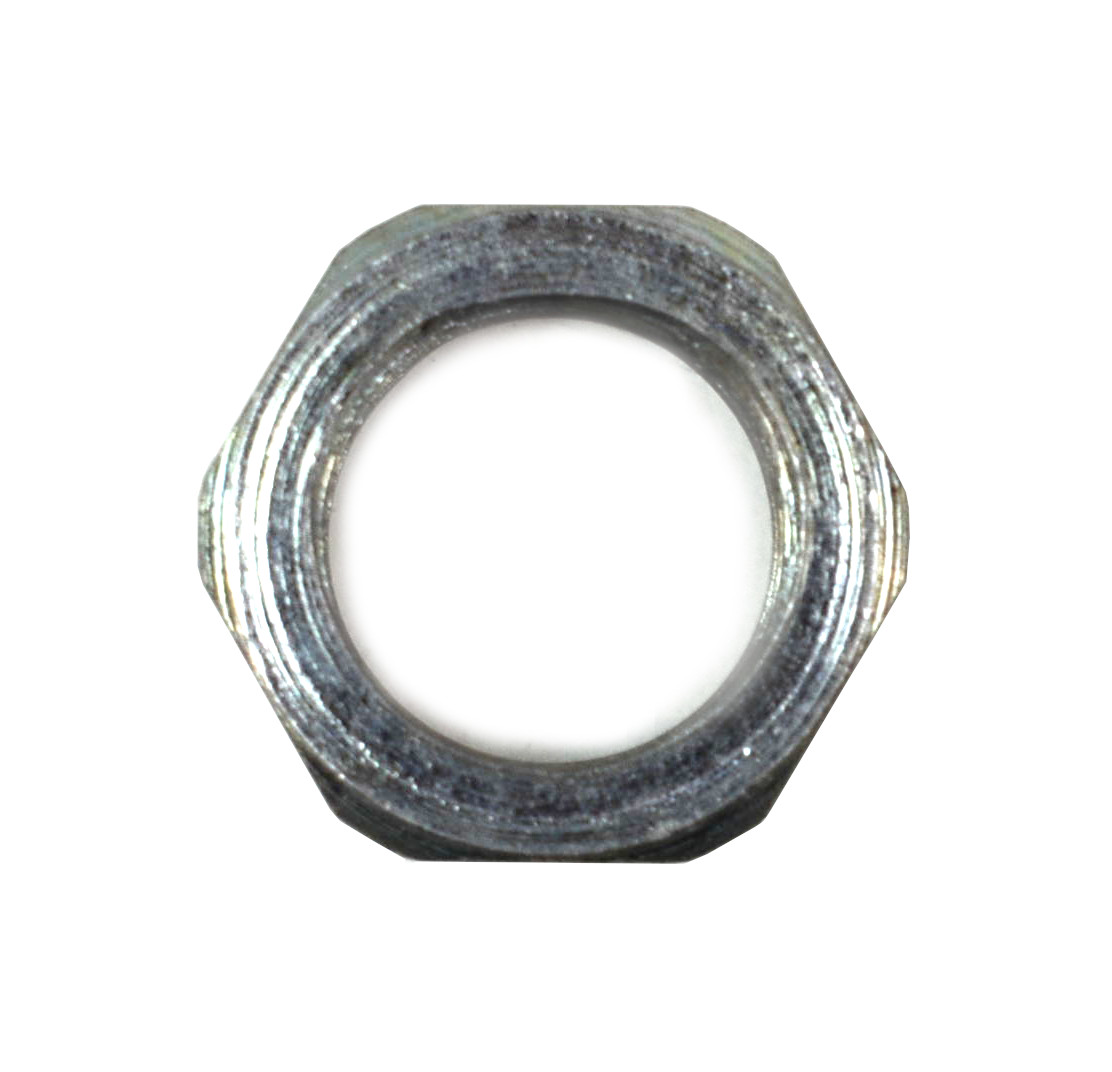

Original Mutter für Türgriff für den Festbrennstoffherd Wamsler K128F

• Passend für Feuerraum- und Aschetür

Wamsler K128F Mutter für Türgriff Eckdaten:

• Lieferumfang 1 Stück
• Schraubenmutter, Kontermutter
• Maße (H) 5 mm
• Durchmesser 20 mm
• Material Stahl
• Flachmutter verzinkt
• Position 142 in der Explosionszeichnung
