Ersatzteile für Wamsler K126 Kaminofen

Original Abgasstutzen für Rauchrohrstutzen für den Holzherd Wamsler K126

Wamsler K126 Abgasstutzen für Rauchrohrstutzen Eckdaten:

• Abluftstutzen, Anschlussstutzen
• Maße (H) Höhe 42 mm mm
• Durchmesser 120 mm
• Innendurchmesser 112 mm
• Außendurchmesser 147 mm
• Material Stahl

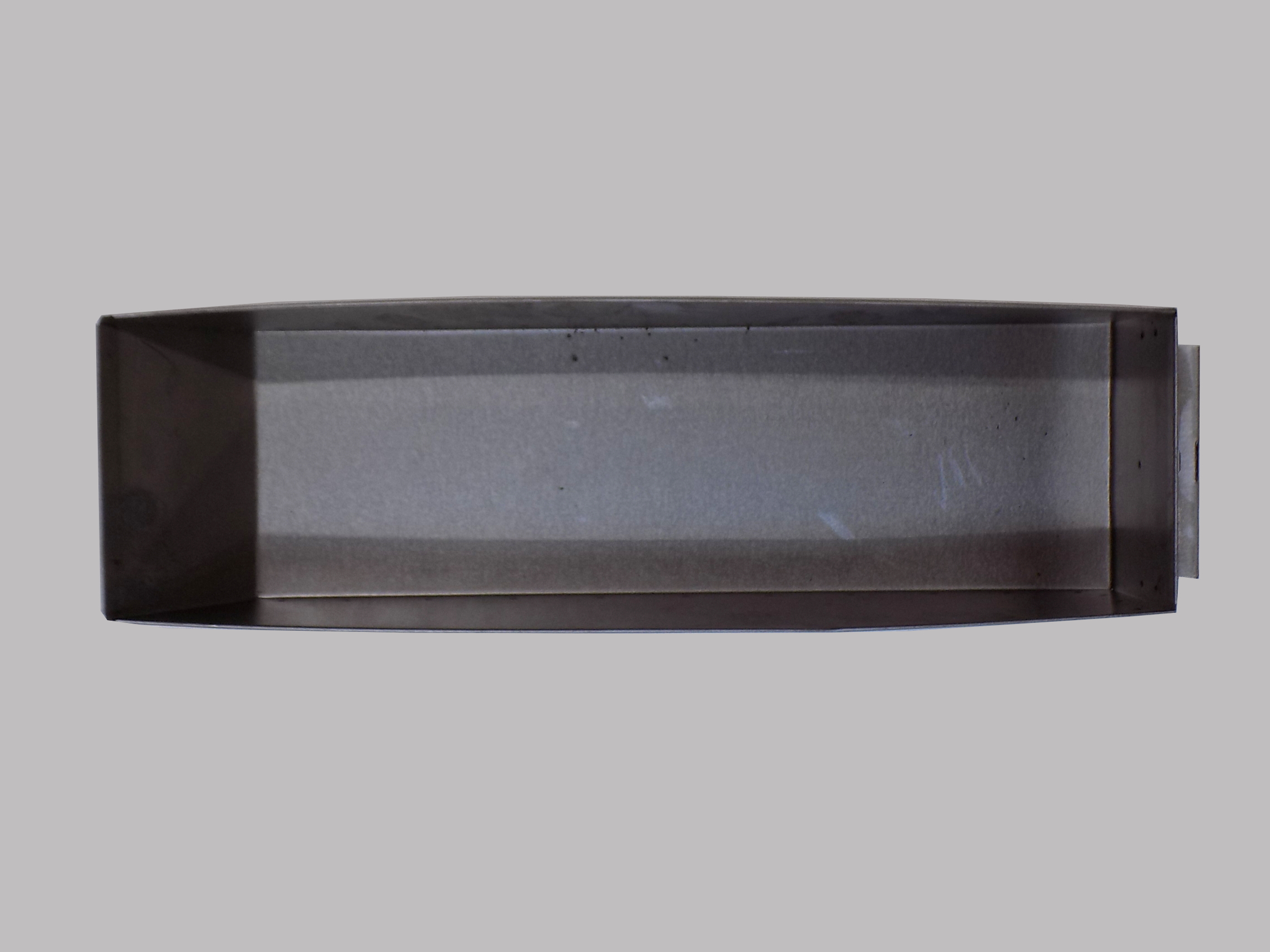

Original Aschekasten für den Küchenherd Wamsler K126

Wamsler K126 Aschekasten Eckdaten:

• Aschetresor, Auffangbehälter
• Maße (B/L/H) 130 mm x 450 mm x 85 mm
• Material Metall

Original Ascherost für den Kaminofen Wamsler K126

Wamsler K126 Ascherost Eckdaten:

• Rost, Rostgitter
• Maße (B/L) 285 mm x 135 mm
• Material Guss
• Form rechteckig
• 2 Reihen mit je 5 Luftschlitzen

Original Blende für Türgriff für den Holzherd Wamsler K126

Wamsler K126 Blende für Türgriff Eckdaten:

• Ausgleichsblende
• Position 12 in der Explosionszeichnung

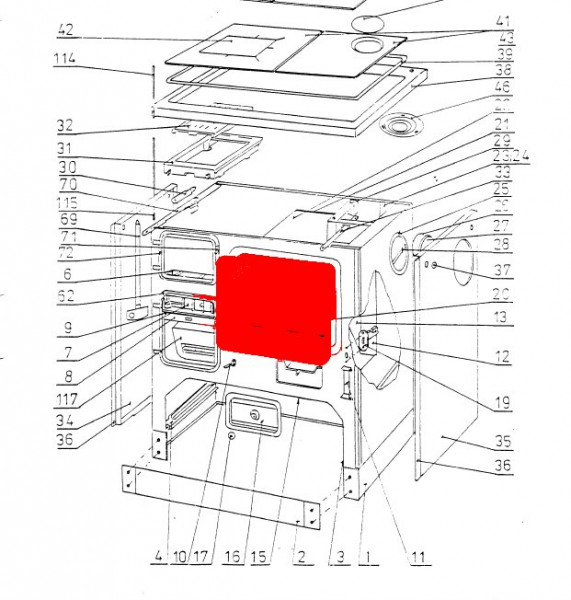

Original Bratrohr für den Küchenherd Wamsler K126

• Das Bratrohr passt auf Geräte mit Anschluss rechts und links.

Wamsler K126 Bratrohr Eckdaten:

• Backraum, Backfach
• emailliert schwarzgrau
• geschweißt
• Position 20 in der Explosionszeichnung

Original Ceranplatte für den Küchenherd Wamsler K126

Wamsler K126 Ceranplatte Eckdaten:

• Cerankochfeld, Glaskeramik
• Maße (B/L/H) 684 mm x 531 mm x 4 mm
• Material Ceran

Original Deckelheber für den Holzherd Wamsler K126

Wamsler K126 Deckelheber Eckdaten:

• Deckelhaken, Hebehaken
• Maße (L/H) 205 mm x 3 mm
• Position 114 in der Explosionszeichnung

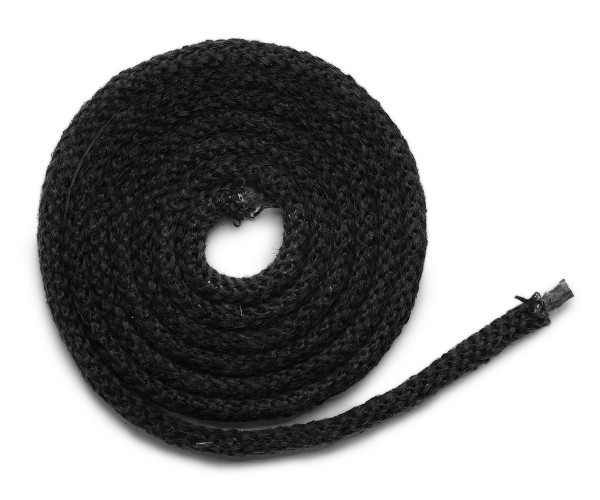

Dichtung für Herdrahmen für den Holzherd Wamsler K126

• Passend für Herdrahmen

Wamsler K126 Dichtung für Herdrahmen Eckdaten:

• Dichtungsband, Dichtungsschnur
• Kordeldichtung
• Länge 2,00 m
• Durchmesser 6 mm
• Position 39 in der Explosionszeichnung

Original Dichtung für Bratrohr Set für den Küchenherd Wamsler K126

• 2-teiliges Set

Wamsler K126 Dichtung für Bratrohr Eckdaten:

• Dichtband, Dichtschnur
• Länge komplett

Kleber Eckdaten:

• 1 Stück
• hitzebeständig

Original Feuerraumauskleidung A für den Holzherd Wamsler K126

• Es gibt verschiedene Varianten des Wamsler K 126. Bitte orientieren Sie sich an der genauen Modellbezeichnung, der Position des Bratrohres und den angegebenen Maßen.
• Passend für Geräte, deren Bratrohr sich links befindet. Der Feuerraum befindet sich rechts.

• 6-teiliges Set

Wamsler K126 Feuerraumauskleidung Eckdaten:

• 6 Stück
• Feuerraumauskleidung, Brennraumsteine

• Material Schamotte
• Seitenstein links oben (465 x 180 x 65 mm), Seitenstein links unten (460 x 105 x 65 mm)
• Seitenstein rechts oben (465 x 190 x 38 mm), Seitenstein rechts unten (460 x 120 x 40 mm)
• Rückwandstein oben (190 x 170 x 60 mm), Rückwandstein unten (175 x 155 x 75 mm)

• Positionen 50, 51, 52, 53, 54, 55 in der Explosionszeichnung

Original Feuerraumauskleidung B für den Holzherd Wamsler K126

• Es gibt verschiedene Varianten des Wamsler K 126. Bitte orientieren Sie sich an der genauen Modellbezeichnung, der Position des Bratrohres und den angegebenen Maßen.
• Passend für Geräte, deren Bratrohr sich rechts befindet. Der Feuerraum befindet sich links.

• 6-teiliges Set

Wamsler K126 Feuerraumauskleidung Eckdaten:

• 6 Stück
• Feuerraumauskleidung, Brennraumsteine
• Material Schamotte
• hitzebeständig

• Seitenstein links oben (465 x 180 x 65 mm), Seitenstein links unten (460 x 120 x 40 mm)
• Seitenstein rechts oben (465 x 175 x 65 mm), Seitenstein rechts unten (460 x 105 x 65 mm)
• Rückwandstein oben (190 x 170 x 60 mm), Rückwandstein unten (175 x 155 x 75 mm)
• Positionen 50, 51, 52, 53, 54, 55 in der Explosionszeichnung

Original Rostlager für den Küchenherd Wamsler K126

Wamsler K126 Rostlager Eckdaten:

• Rostrahmen, Gusslager
• Maße (B/L/H) 175 mm x 350 mm x 36 mm
• Material Guss
• Position 96 in der Explosionszeichnung

Original Rückwandstein oben A für den Küchenherd Wamsler K126

• Passend für Geräte, deren Bratrohr sich links befindet. Der Feuerraum befindet sich rechts.

Wamsler K126 Rückwandstein oben Eckdaten:

• Brennraumstein, Feuerraumstein
• Schamottstein
• Maße (B/L/H) 170 mm x 190 mm x 60 mm
• Material Schamotte
• Position 54 in der Explosionszeichnung

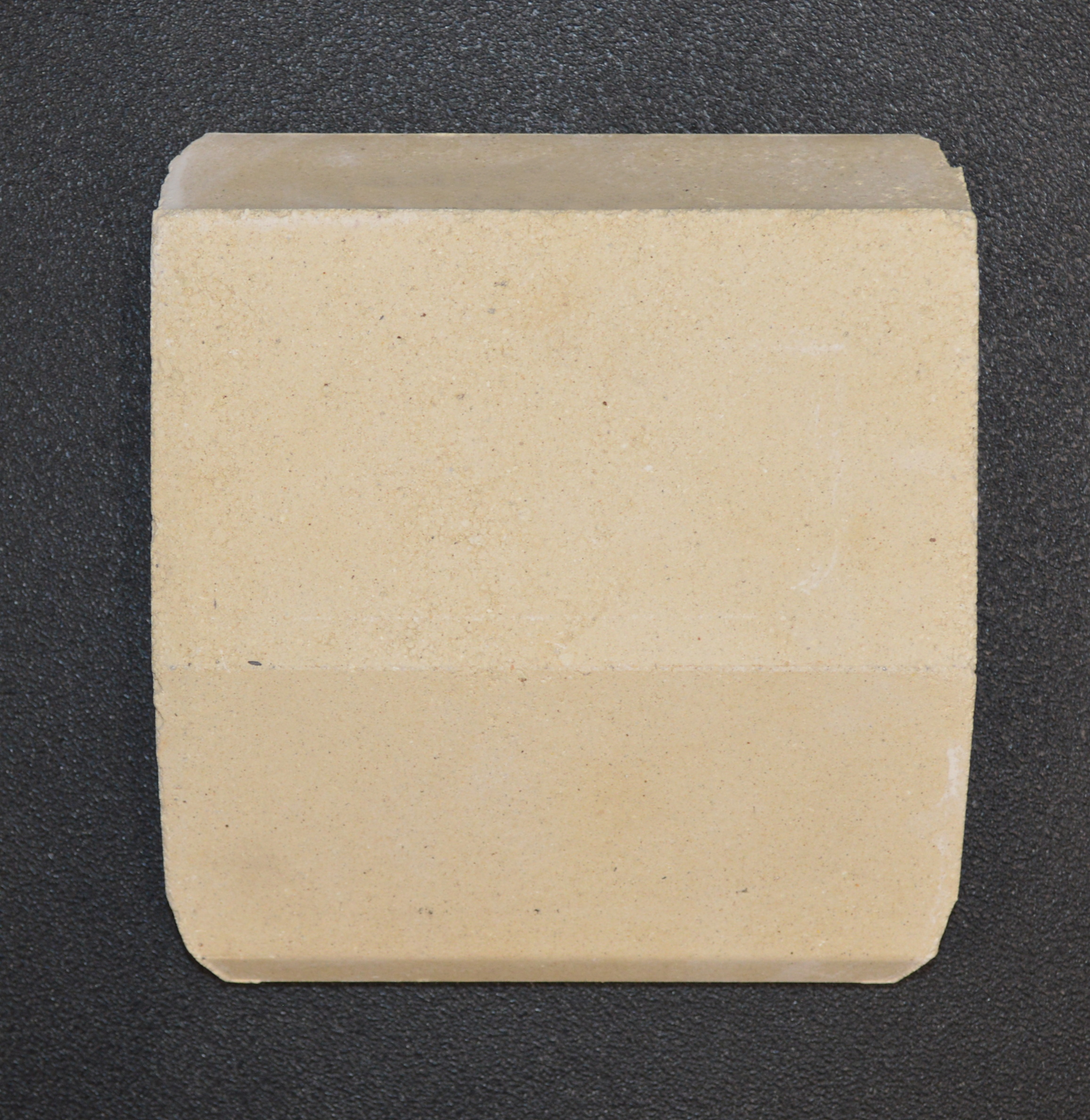

Original Rückwandstein für den Küchenherd Wamsler K126

• Passend für Geräte, deren Bratrohr sich rechts befindet. Der Feuerraum befindet sich links.

Wamsler K126 Rückwandstein Eckdaten:

• Brennraumstein, Feuerraumstein
• Schamottstein
• Maße (B/L/H) 170 mm x 190 mm x 60 mm
• Material Schamotte
• Position 54 in der Explosionszeichnung

Original Rückwandstein unten A für den Küchenherd Wamsler K126

• Passend für Geräte, deren Bratrohr sich links befindet. Der Feuerraum befindet sich rechts.

Wamsler K126 Rückwandstein unten Eckdaten:

• Brennraumstein, Feuerraumstein
• Schamottstein
• Maße (B/L/H) 155 mm x 175 mm x 75 mm
• Material Schamotte
• Position 54 in der Explosionszeichnung

Original Rückwandstein unten B für den Küchenherd Wamsler K126

• Passend für Geräte, deren Bratrohr sich rechts befindet. Der Feuerraum befindet sich links.

Wamsler K126 Rückwandstein unten Eckdaten:

• Brennraumstein, Feuerraumstein
• Schamottstein
• Maße (B/L/H) 155 mm x 175 mm x 75 mm
• Material Schamotte
• Position 54 in der Explosionszeichnung

Original Rüttelstange für den Küchenherd Wamsler K126

Wamsler K126 Rüttelstange Eckdaten:

• Rüttelroststange, Rüttelrechen
• Position 97 in der Explosionszeichnung

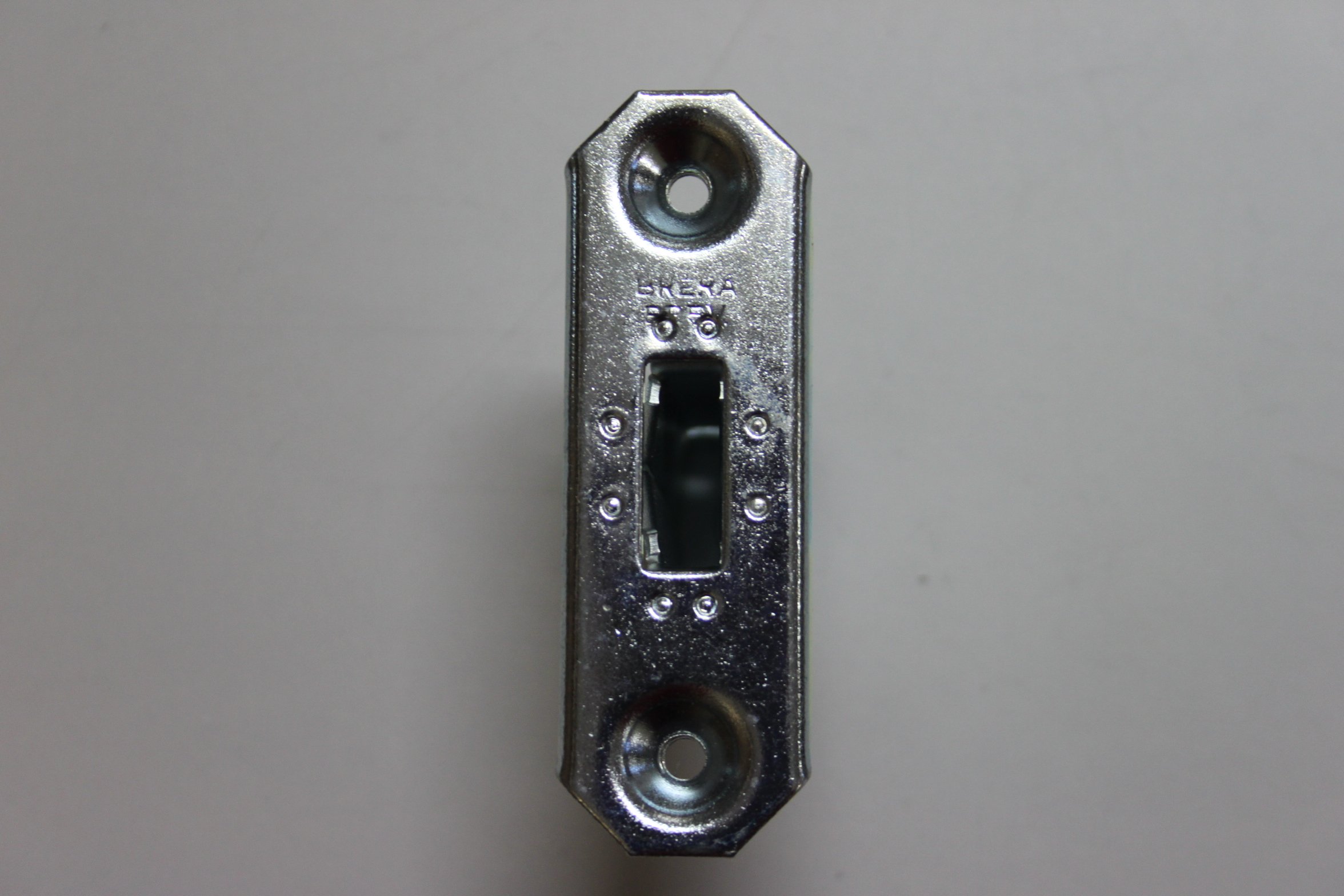

Original Scharnier für Bratrohrtür für den Küchenherd Wamsler K126

Wamsler K126 Scharnier für Bratrohrtür Eckdaten:

• Gelenk, Beschlag
• Maße (B/L/H) 25 mm x 80 mm x 55 mm
• Position 34 in der Explosionszeichnung

Original Scharnier links für Bratrohrtür für den Küchenherd Wamsler K126

Wamsler K126 Scharnier links für Bratrohrtür Eckdaten:

• Gelenk, Beschlag
• Maße (B/L/H) 100 mm x 20 mm x 78 mm
• Material Metall

Original Scharnier rechts für Bratrohrtür für den Küchenherd Wamsler K126

Wamsler K126 Scharnier rechts für Bratrohrtür Eckdaten:

• Gelenk, Beschlag
• Maße (B/L/H) 75 mm x 100 mm x 20 mm
• Material Metall
• Position 34 in der Explosionszeichnung

Original Seitenstein links oben A für den Küchenherd Wamsler K126

• Stein liegt links oben im Brennraum, an der Bratrohr zugewandten Seite
• Passend für Geräte, deren Bratrohr sich links befindet. Der Feuerraum befindet sich rechts.

Wamsler K126 Seitenstein links oben Eckdaten:

• Brennraumstein, Feuerraumstein
• Schamottstein
• Maße (B/L/H) 180 mm x 464 mm x 64 mm
• Material Schamotte
• Position 52 in der Explosionszeichnung

Original Seitenstein links oben B für den Küchenherd Wamsler K126

• Passend für Geräte, deren Bratrohr sich rechts befindet. Der Feuerraum befindet sich links.
• Stein liegt links oben im Brennraum, an der Bratrohr abgewandten Seite

Wamsler K126 Seitenstein links oben Eckdaten:

• Brennraumstein, Feuerraumstein
• Schamottstein
• Maße (B/L/H) 465 mm x 190 mm x 38 mm
• Material Schamotte
• Position 53 in der Explosionszeichnung

Original Seitenstein links unten A für den Holzherd Wamsler K126

• Stein liegt links unten im Brennraum, an der Bratrohr zugewandten Seite
• Passend für Geräte, deren Bratrohr sich links befindet. Der Feuerraum befindet sich rechts.

Wamsler K126 Seitenstein links unten Eckdaten:

• Brennraumstein, Feuerraumstein
• Schamottstein
• Maße (B/L/H) 105 mm x 460 mm x 65 mm
• Material Schamotte
• Position 99 in der Explosionszeichnung

Original Seitenstein links unten B für den Küchenherd Wamsler K126

• Passend für Geräte, deren Bratrohr sich rechts befindet. Der Feuerraum befindet sich links.
• Stein liegt links unten im Brennraum, an der Bratrohr abgewandten Seite

Wamsler K126 Seitenstein links unten Eckdaten:

• Brennraumstein, Feuerraumstein
• Schamottstein
• Maße (B/L/H) 460 mm x 120 mm x 40 mm
• Material Schamotte
• Position 51 in der Explosionszeichnung

Original Seitenstein rechts oben A für den Küchenherd Wamsler K126

• Stein liegt rechts oben im Brennraum, an der Bratrohr abgewandten Seite
• Passend für Geräte, deren Bratrohr sich links befindet. Der Feuerraum befindet sich rechts.

Wamsler K126 Seitenstein rechts oben Eckdaten:

• Brennraumstein, Feuerraumstein
• Schamottstein
• Maße (B/L/H) 465 mm x 190 mm x 38 mm
• Material Schamotte
• Position 53 in der Explosionszeichnung

Original Seitenstein rechts oben B für den Küchenherd Wamsler K126

• Passend für Geräte, deren Bratrohr sich rechts befindet. Der Feuerraum befindet sich links.
• Stein liegt rechts oben im Brennraum an der Bratrohr zugewandten Seite

Wamsler K126 Seitenstein rechts oben Eckdaten:

• Brennraumstein, Feuerraumstein
• Schamottstein
• Maße (B/L/H) 175 mm x 465 mm x 65 mm
• Material Schamotte
• Position 52 in der Explosionszeichnung

Original Seitenstein rechts unten A für den Küchenherd Wamsler K126

• Passend für Geräte, deren Bratrohr sich links befindet. Der Feuerraum befindet sich rechts.
• Stein liegt rechts unten im Brennraum, an der Bratrohr abgewandten Seite

Wamsler K126 Seitenstein rechts unten Eckdaten:

• Brennraumstein, Feuerraumstein
• Schamottstein
• Maße (B/L/H) 460 mm x 120 mm x 40 mm
• Material Schamotte
• Position 51 in der Explosionszeichnung

Original Seitenstein rechts unten für den Holzherd Wamsler K126

• Passend für Geräte, deren Bratrohr sich rechts befindet. Der Feuerraum befindet sich links.
• Stein liegt rechts unten im Brennraum, an der Bratrohr zugewandten Seite

Wamsler K126 Seitenstein rechts unten Eckdaten:

• Brennraumstein, Feuerraumstein
• Schamottstein
• Maße (B/L/H) 105 mm x 460 mm x 65 mm
• Material Schamotte
• Position 99 in der Explosionszeichnung

Original Sichtscheibe für den Küchenherd Wamsler K126

Wamsler K126 Sichtscheibe Eckdaten:

• Türglas, Scheibe
• Maße (B/L/H) 340 mm x 210 mm x 30 mm
• Glaseinsatz für Bratrohr
• mit integriertem Thermometer
• mit Skala 50 - 400 Grad Celcius
• inklusive Rahmen

Original Stehrost für den Küchenherd Wamsler K126

Wamsler K126 Stehrost Eckdaten:

• Holzfang, Aschefang
• Maße (B/L/H) 140 mm x 175 mm x 44 mm
• Material Guss
• Position 6 in der Explosionszeichnung

Türdichtung für Aschetür für den Holzherd Wamsler K126

• Für die Montage wird ein Kleber benötigt, der punktuell aufgetragen wird.

Wamsler K126 Türdichtung für Aschetür Eckdaten:

• Dichtschnur, Dichtung
• Kordeldichtung
• Länge 1,40 m
• Durchmesser 9 mm
• Position 61 in der Explosionszeichnung

Türdichtung für Feuerraumtür für den Holzherd Wamsler K126

• Für die Montage wird ein Kleber benötigt, der punktuell aufgetragen wird.

Wamsler K126 Türdichtung für Feuerraumtür Eckdaten:

• Dichtschnur, Dichtung
• Kordeldichtung
• Länge 1,40 m
• Durchmesser 9 mm
• Position 61 in der Explosionszeichnung

Original Türgriff für Aschetür weiß für den Küchenherd Wamsler K126

• Es gibt verschiedene Varianten des Wamsler K128. Achten Sie bitte auf die genaue Modellbezeichnung.
• passend für die Aschetür

Wamsler K126 Türgriff für Aschetür Eckdaten:

• Griff, Türklinke
• Maße (B/L/H) 16 mm x 77 mm x 50 mm
• Material Porzellan
• Farbe weiß
