Ersatzteile für Wamsler Gala Kaminofen

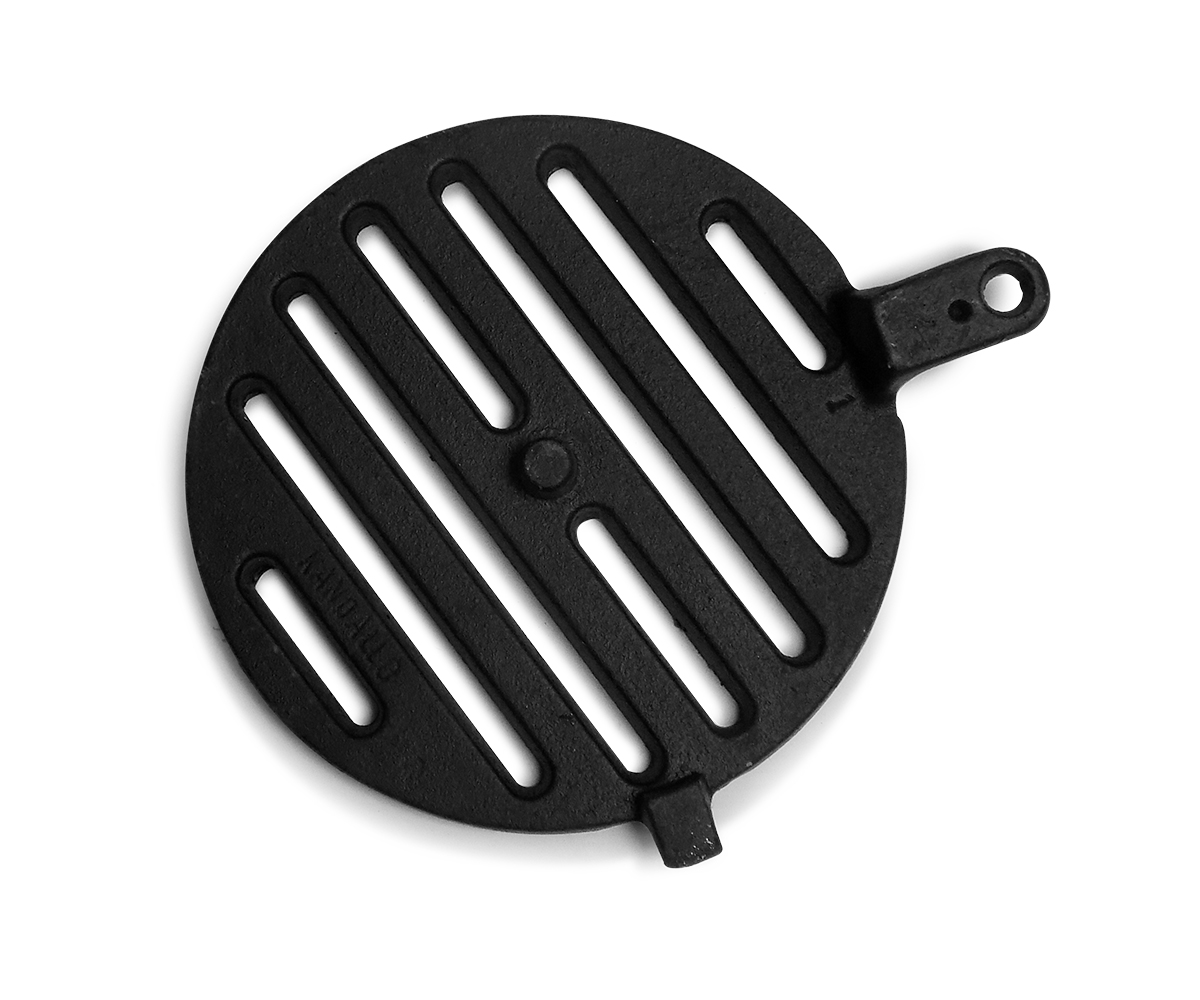

Original Ascherost für den Kaminofen Wamsler Gala KF 101 Typ 10162

Wamsler Gala KF 101 Typ 10162 Ascherost Eckdaten:

• Ofenrost, Brennofenrost
• Maße (H) 15 mm
• Durchmesser 180 mm
• Material Guss

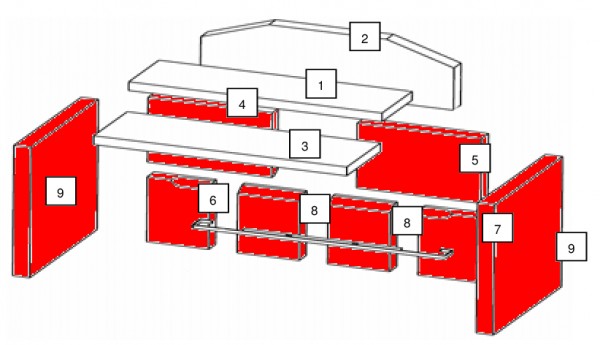

Original Feuerraumauskleidung für den Kaminofen Wamsler Gala KF 101 Typ 10162

• 11-teiliges Set

Wamsler Gala KF 101 Typ 10162 Feuerraumauskleidung Eckdaten:

• 11 Stück
• Feuerraumauskleidung, Brennraumsteine

• Material Vermiculite
• Seitenstein links (450 x 285 x 30 mm), Seitenstein rechts (450 x 285 x 30 mm)
• Rückwandstein links unten (85 mm x 224 mm x 30 mm), Rückwandstein rechts unten (85 mm x 224 mm x 30 mm)
• Rückwandstein mittig unten links (224 mm x 85 mm x 30 mm), Rückwandstein mittig unten rechts (224 mm x 85 mm x 30 mm)
• Rückwandstein rechts oben (225 mm x 175 mm x 30 mm), Rückwandstein links oben (225 mm x 175 mm x 30 mm)
• Zugumlenkung unten (355 mm x 145 mm x 30 mm), Zugumlenkung oben (355 mm x 130 mm x 30 mm)
• Zugumlenkung hinten (214 mm x 355 mm x 30 mm)

• Positionen 1, 2, 3, 4, 5, 6, 7, 8, 9, und 10 in der Explosionszeichnung
• die Rückwandstein Halterung ist nicht enthalten

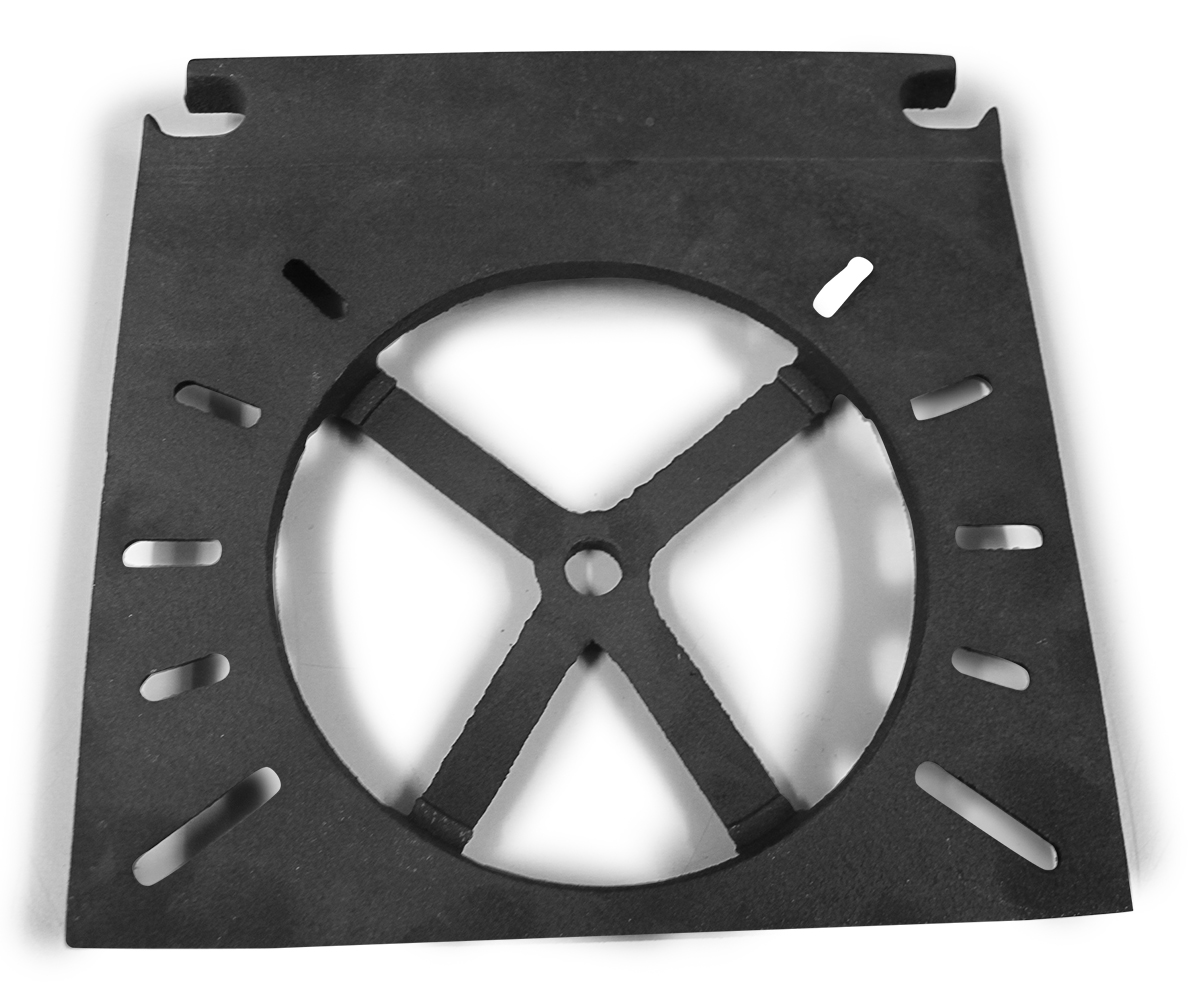

Original Rostlager für den Kaminofen Wamsler Gala KF 101 Typ 10162

Wamsler Gala KF 101 Typ 10162 Rostlager Eckdaten:

• Rosthalter, Brennraumboden
• Maße (B/L/H) 289 mm x 295 mm x 30 mm
• Material Guss
• Position 22 in der Explosionszeichnung

Original Halterung für Rückwandstein für den Kaminofen Wamsler Gala KF 101 Typ 10162

Wamsler Gala KF 101 Typ 10162 Halterung für Rückwandstein Eckdaten:

• Haltevorrichtung, Halter
• Maße (B/L/H) 12/35 mm x 357 mm x 11 mm
• Material Metall
• hitzebeständig

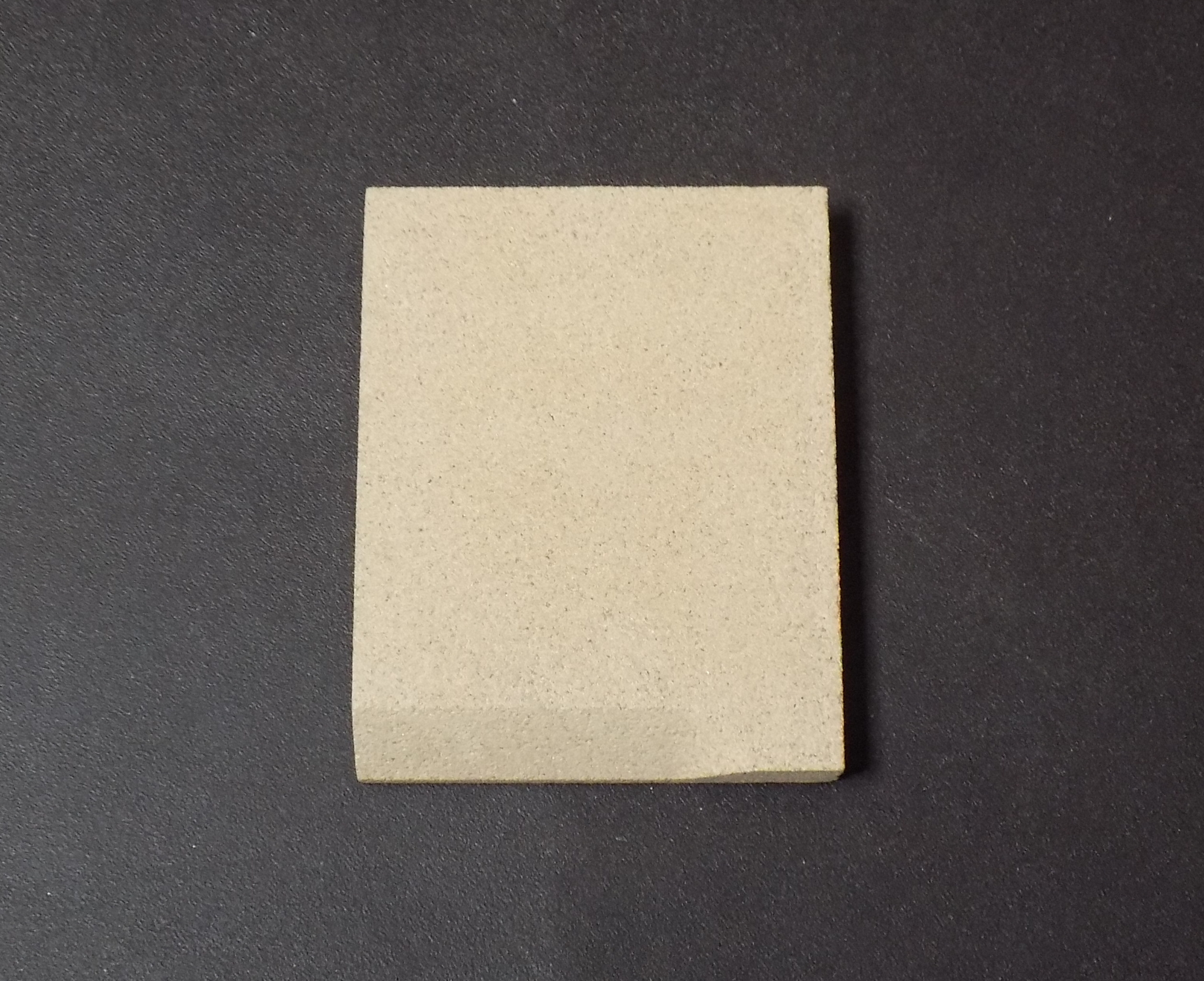

Original Rückwandstein links oben für den Kaminofen Wamsler Gala KF 101 Typ 10162

Wamsler Gala KF 101 Typ 10162 Rückwandstein links oben Eckdaten:

• Brennraumstein, Feuerraumstein
• Vermiculitestein
• Maße (B/L/H) 225 mm x 175 mm x 30 mm
• Material Vermiculite
• Position 4 in der Explosionszeichnung

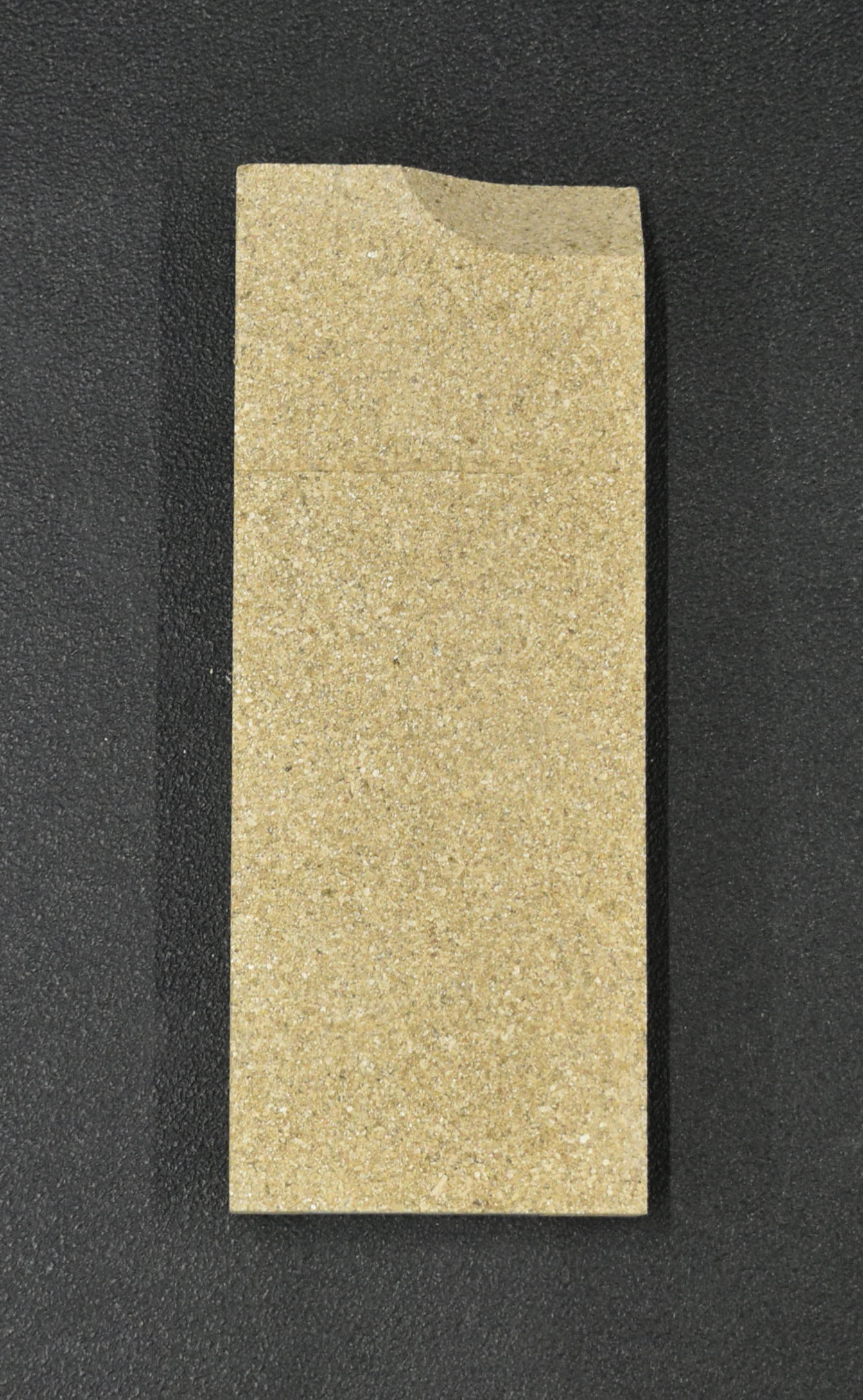

Original Rückwandstein links unten für den Kaminofen Wamsler Gala KF 101 Typ 10162

Wamsler Gala KF 101 Typ 10162 Rückwandstein links unten Eckdaten:

• Brennraumstein, Feuerraumstein
• Vermiculitestein
• Maße (B/L/H) 85 mm x 224 mm x 30 mm
• Material Vermiculite
• Position 6 in der Explosionszeichnung

Original Rückwandstein mittig unten links für den Kaminofen Wamsler Gala KF 101 Typ 10162

Wamsler Gala KF 101 Typ 10162 Rückwandstein mittig unten links Eckdaten:

• Brennraumstein, Feuerraumstein
• Vermiculitestein
• Maße (B/L/H) 224 mm x 85 mm x 30 mm
• Material Vermiculite
• Position 8 in der Explosionszeichnung

Original Rückwandstein mittig unten rechts für den Kaminofen Wamsler Gala KF 101 Typ 10162

Wamsler Gala KF 101 Typ 10162 Rückwandstein mittig unten rechts Eckdaten:

• Brennraumstein, Feuerraumstein
• Vermiculitestein
• Maße (B/L/H) 224 mm x 85 mm x 30 mm
• Material Vermiculite

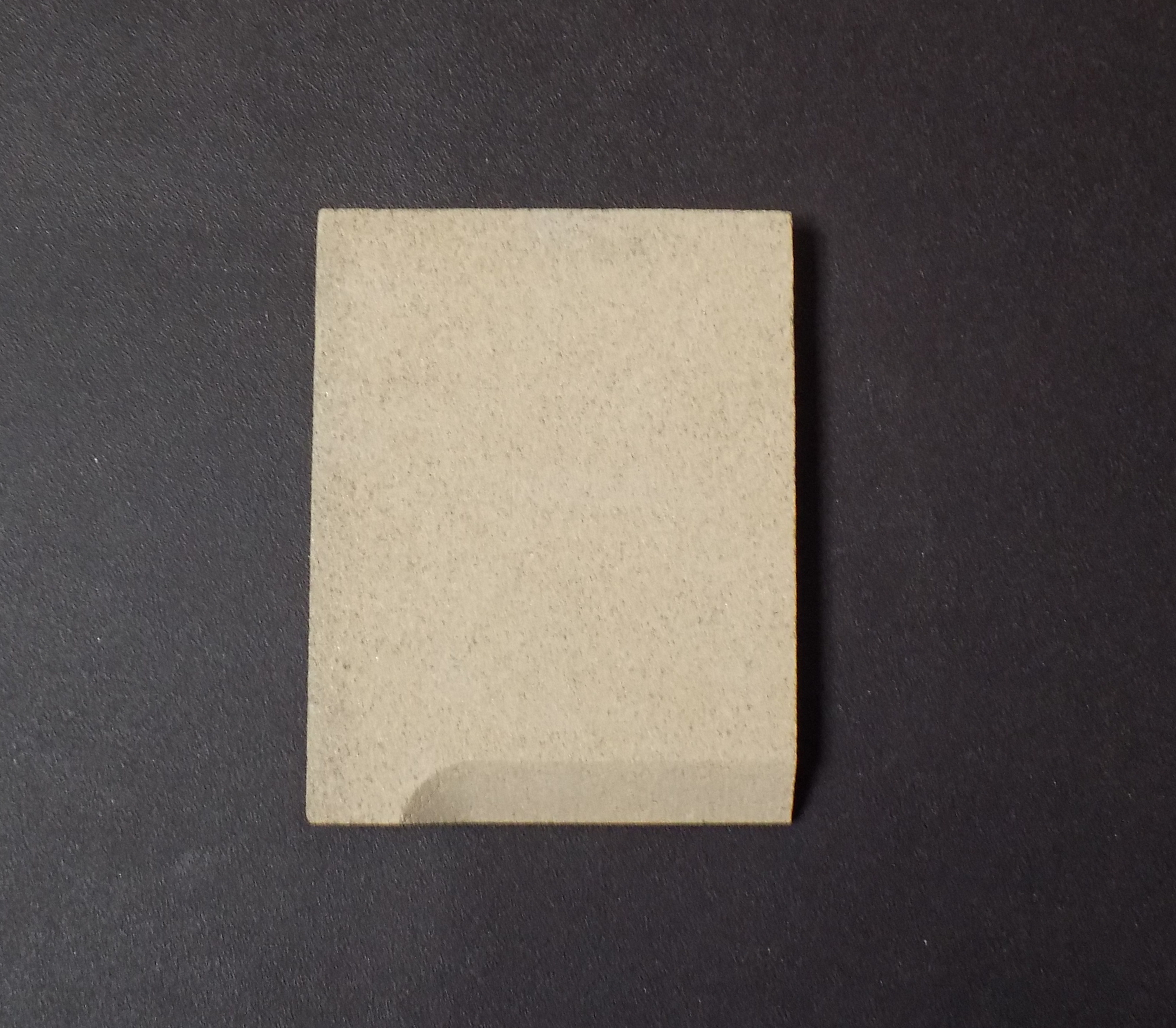

Original Rückwandstein rechts oben für den Kaminofen Wamsler Gala KF 101 Typ 10162

Wamsler Gala KF 101 Typ 10162 Rückwandstein rechts oben Eckdaten:

• Brennraumstein, Feuerraumstein
• Vermiculitestein
• Maße (B/L/H) 225 mm x 175 mm x 30 mm
• Material Vermiculite
• Position 5 in der Explosionszeichnung

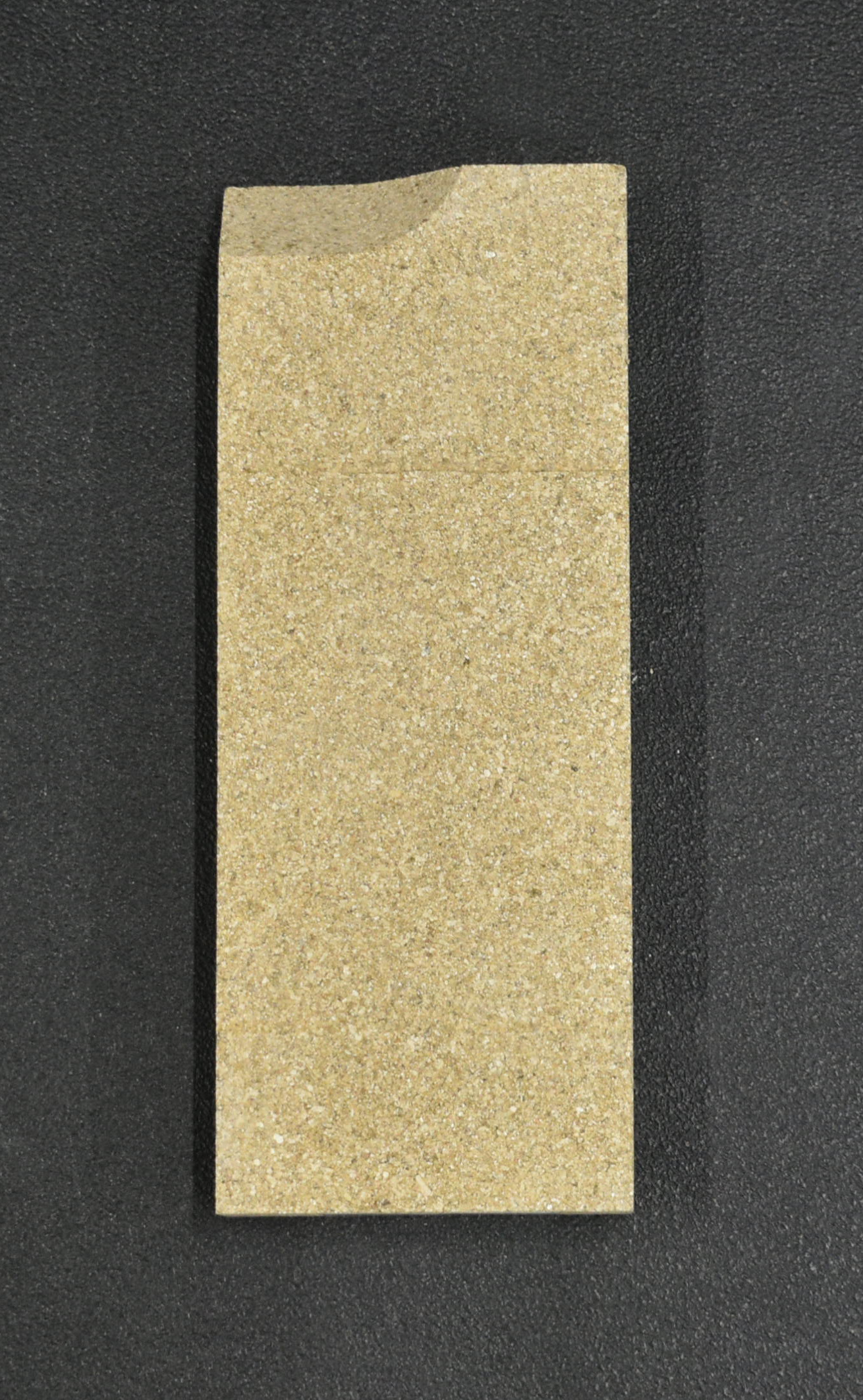

Original Rückwandstein rechts unten für den Kaminofen Wamsler Gala KF 101 Typ 10162

Wamsler Gala KF 101 Typ 10162 Rückwandstein rechts unten Eckdaten:

• Brennraumstein, Feuerraumstein
• Vermiculitestein
• Maße (B/L/H) 224 mm x 85 mm x 30 mm
• Material Vermiculite
• Position 7 in der Explosionszeichnung

Original Rüttelstange für den Kaminofen Wamsler Gala KF 101 Typ 10162

Wamsler Gala KF 101 Typ 10162 Rüttelstange Eckdaten:

• Rüttelroststange, Rüttelrostrechen
• Maße (B/L/H) 20 mm x 252 mm x 4 mm
• Material Guss
• mit Gewinde (Gewindelänge 19 mm)
• einfach gebohrt

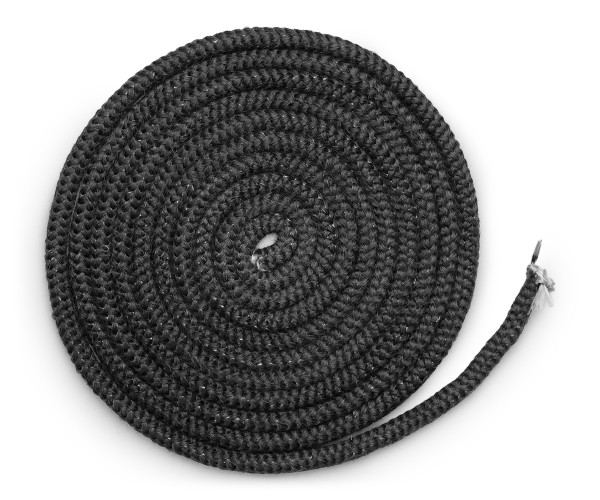

Scheibendichtung für den Kaminofen Wamsler Gala KF 101 Typ 10162

Wamsler Gala KF 101 Typ 10162 Scheibendichtung Eckdaten:

• Glasdichtung, Dichtung
• Kordeldichtung
• Länge 3,00 m
• Durchmesser 6 mm

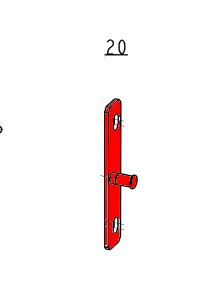

Original Verriegelung für den Kaminofen Wamsler Gala KF 101 Typ 10162

• zweifach gelocht
• montiert

Wamsler Gala KF 101 Typ 10162 Verriegelung Eckdaten:

• Verschluss, Sperrvorrichtung
• Material Guss
• Position 20 in der Explosionszeichnung

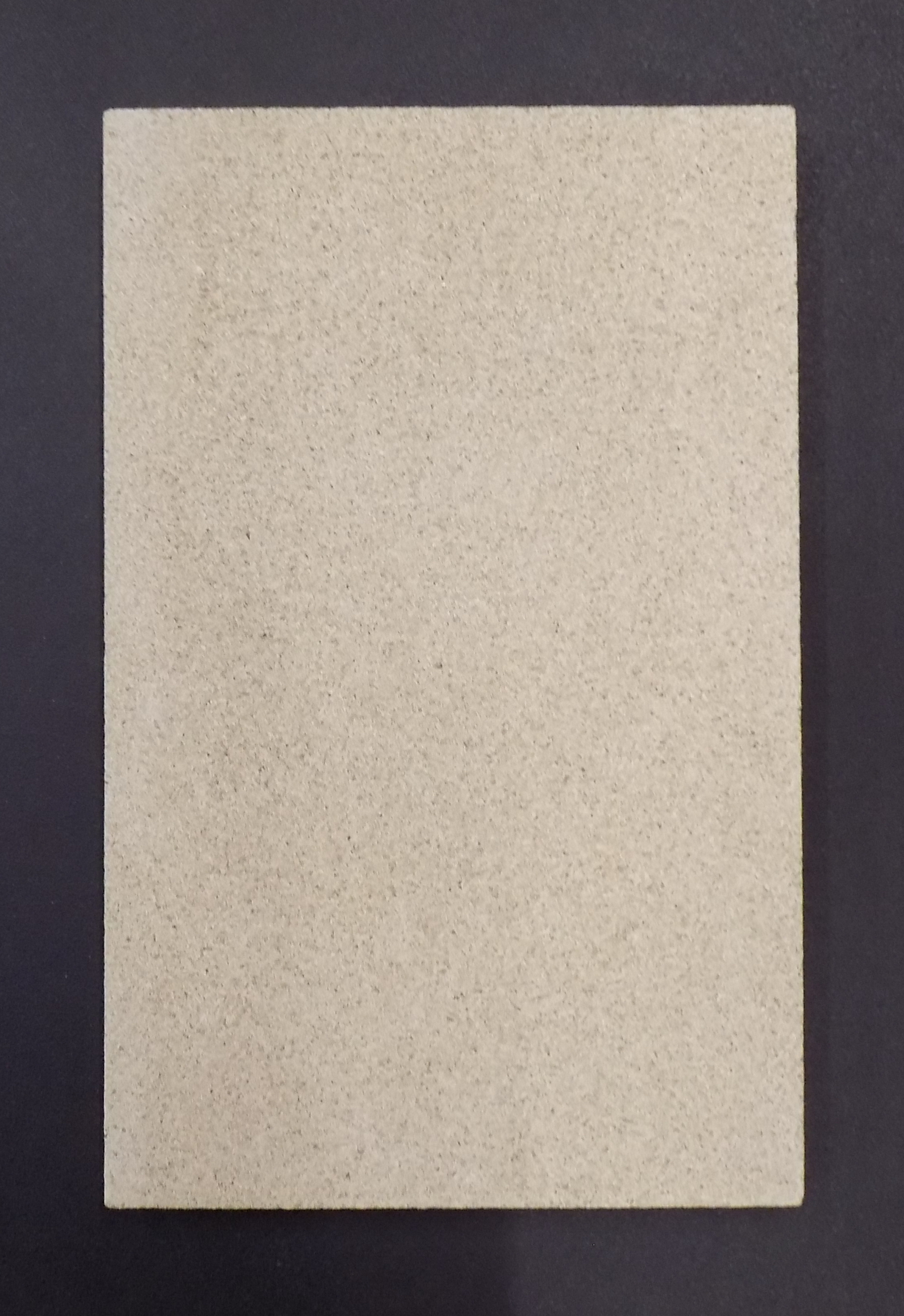

Original Seitenstein links für den Kaminofen Wamsler Gala KF 101 Typ 10162

Wamsler Gala KF 101 Typ 10162 Seitenstein links Eckdaten:

• Brennraumstein, Feuerraumstein
• Vermiculitestein
• Maße (B/L/H) 450 mm x 285 mm x 30 mm
• Material Vermiculite
• Position 9 in der Explosionszeichnung

Original Seitenstein rechts für den Kaminofen Wamsler Gala KF 101 Typ 10162

Wamsler Gala KF 101 Typ 10162 Seitenstein rechts Eckdaten:

• Kaminofenstein, Brennofenstein
• Vermiculitestein
• Maße (B/L/H) 450 mm x 285 mm x 30 mm
• Material Vermiculite
• Position 9 in der Explosionszeichnung

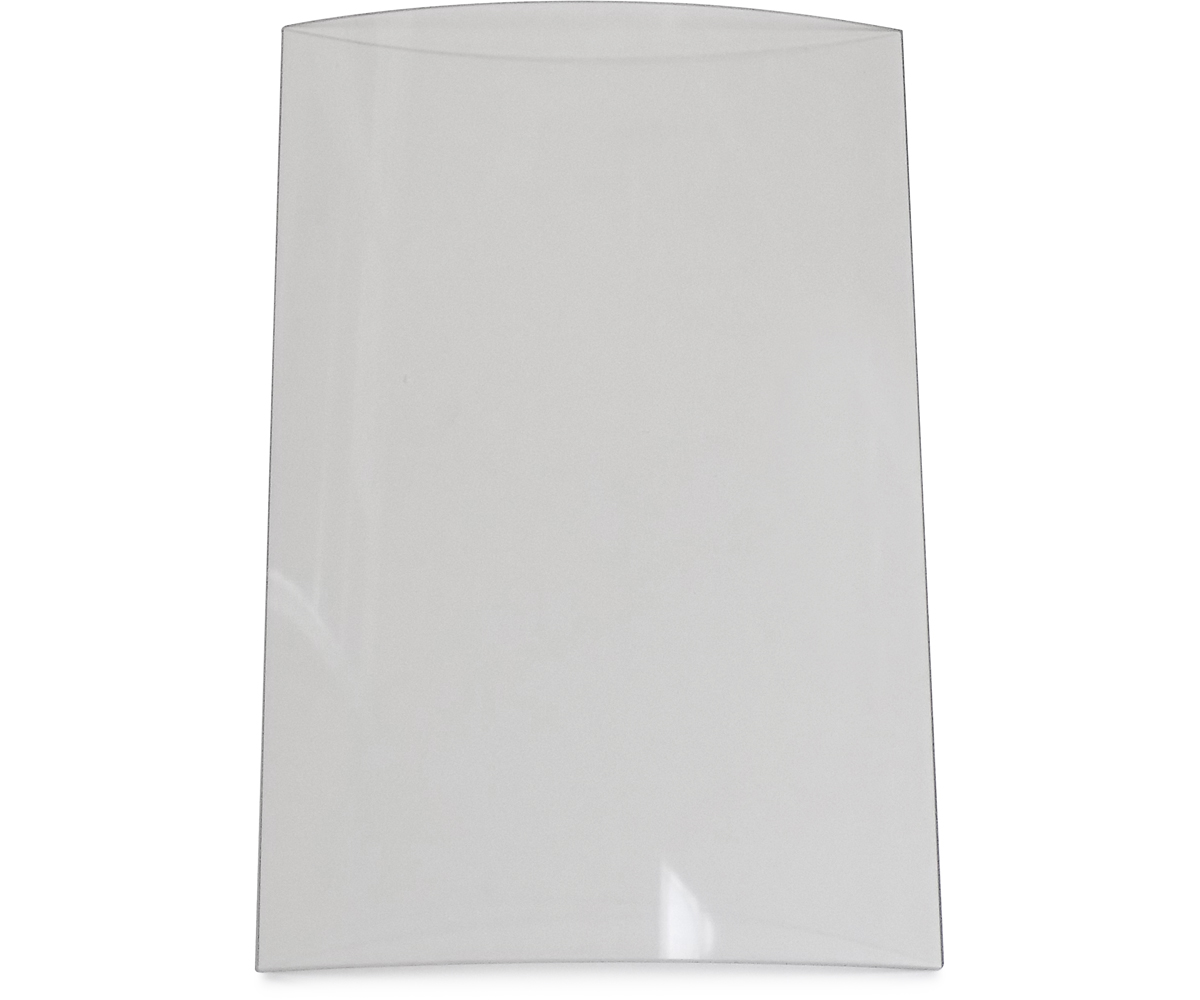

Original Sichtscheibe für den Kaminofen Wamsler Gala KF 101 Typ 10162

Wamsler Gala KF 101 Typ 10162 Sichtscheibe Eckdaten:

• Glaskeramik, Glas
• Maße (B/L/H) 300 mm x 455 mm x 4 mm
• Material Glas
• Form gebogen
• hitzebeständig
• Position 5 in der Explosionszeichnung

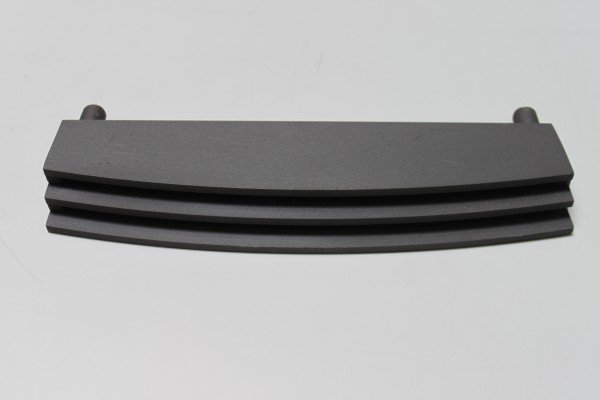

Original Stehrost für den Kaminofen Wamsler Gala KF 101 Typ 10162

• passend für 7 kW Geräte

Wamsler Gala KF 101 Typ 10162 Stehrost Eckdaten:

• Glutfang, Rostreling
• Maße (B/L/H) 95 mm x 274 mm x 27 mm

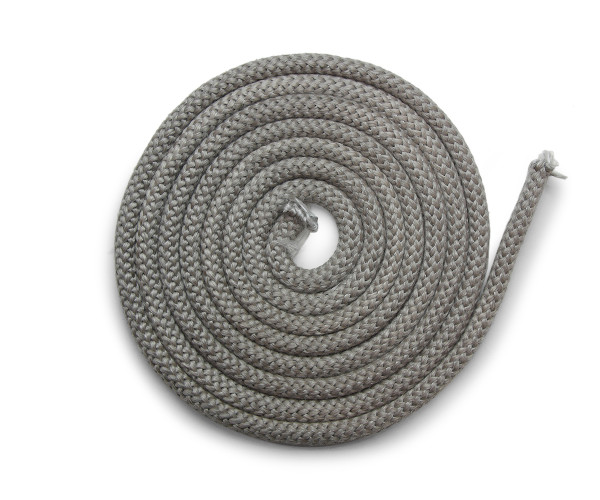

Türdichtung für den Kaminofen Wamsler Gala KF 101 Typ 10162

Wamsler Gala KF 101 Typ 10162 Türdichtung Eckdaten:

• Dichtschnur, Ofenschnur
• Kordeldichtung
• Länge 3,00 m
• Durchmesser 12 mm

Original Türfeder für den Kaminofen Wamsler Gala KF 101 Typ 10162

Wamsler Gala KF 101 Typ 10162 Türfeder Eckdaten:

• Heiztürfeder, Spannfeder
• Maße (L) 100 mm
• Durchmesser 10 mm
• Material Metall

Original Türgriff B für den Kaminofen Wamsler Gala KF 101 Typ 10162

• passend für Geräte ab Baujahr 16.05.2008

Wamsler Gala KF 101 Typ 10162 Türgriff Eckdaten:

• Griff, Türklinke
• D 10
• vernickelt
• Position 14 in der Explosionszeichnung

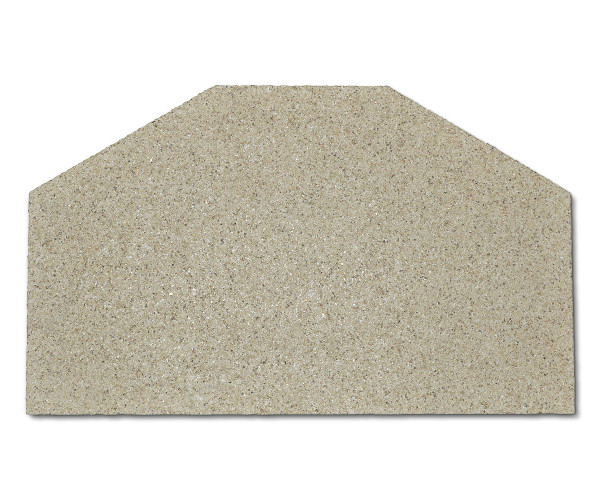

Original Zugumlenkung hinten für den Kaminofen Wamsler Gala KF 101 Typ 10162

Wamsler Gala KF 101 Typ 10162 Zugumlenkung hinten Eckdaten:

• Rauchgasumlenkung, Prallplatte
• Vermiculitestein
• Maße (B/L/H) 214 mm x 355 mm x 30 mm
• Material Vermiculite

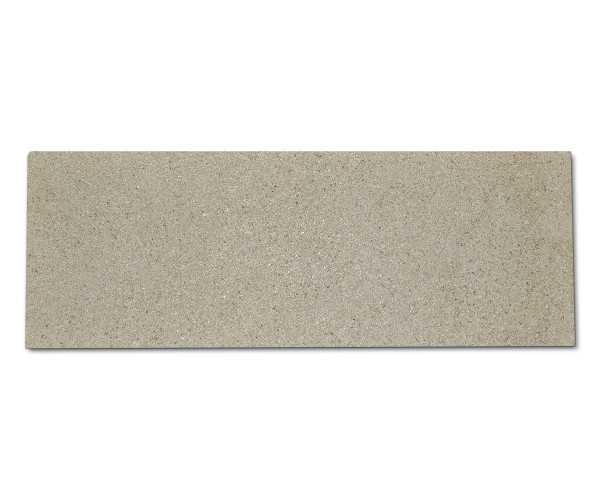

Original Zugumlenkung oben für den Kaminofen Wamsler Gala KF 101 Typ 10162

Wamsler Gala KF 101 Typ 10162 Zugumlenkung oben Eckdaten:

• Rauchgasumlenkung, Prallplatte
• Vermiculitestein
• Maße (B/L/H) 355 mm x 130 mm x 30 mm
• Material Vermiculite
• Position 1 in der Explosionszeichnung

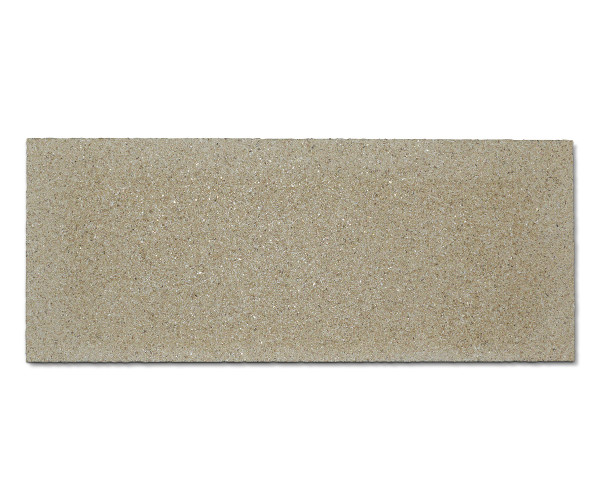

Original Zugumlenkung unten für den Kaminofen Wamsler Gala KF 101 Typ 10162

Wamsler Gala KF 101 Typ 10162 Zugumlenkung unten Eckdaten:

• Rauchumlenkung, Umlenkung
• Vermiculitestein
• Maße (B/L/H) 355 mm x 145 mm x 30 mm
• Material Vermiculite
• Position 3 in der Explosionszeichnung
