Ersatzteile für Wamsler Etna Kaminofen

Original Abgasstutzen für den Kaminofen Wamsler Etna

Wamsler Etna Abgasstutzen Eckdaten:

• Abluftstutzen, Stutzen
• Maße (B/L/H) 149 mm x 40 mm x 7,5 mm
• Material Guss
• Position Position 42 in der Explosionszeichnung in der Explosionszeichnung

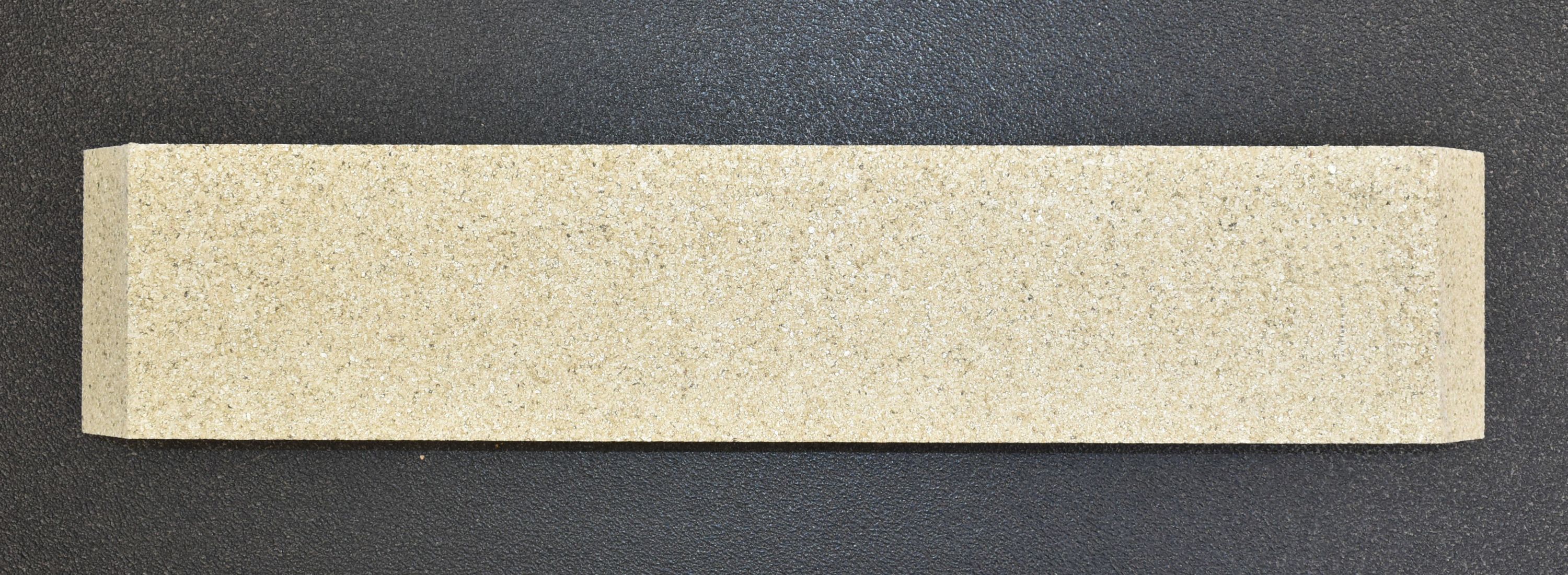

Original Abschirmung hinten für den Kaminofen Wamsler Etna

• Der Hersteller hat den Brennraum nach 2009 verändert. Die Abschirmung hinten ist davon nicht betroffen.

Wamsler Etna Abschirmung hinten Eckdaten:

• Isolierstein, Schutzstein
• Vermiculitestein
• Maße (B/L/H) 90 mm x 440 mm x 30 mm
• Material Vermiculite
• Position 4 in der Explosionszeichnung

Original Abschirmung vorne für den Kaminofen Wamsler Etna

• Passend für Modelle ab 07/2009

Wamsler Etna Abschirmung vorne Eckdaten:

• Isolierstein, Schutzstein
• Schamottstein
• Material Schamotte
• Position 5 in der Explosionszeichnung

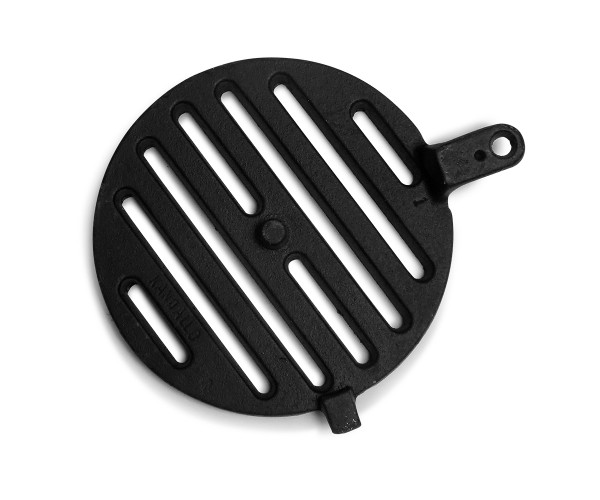

Original Ascherost für den Kaminofen Wamsler Etna Typ 10990

• passend für alle 6 kW und 8 kW Geräte ab Baujahr 2001

Wamsler Etna Typ 10990 Ascherost Eckdaten:

• Ofenrost, Holzofenrost
• Maße (B/L/H) 180 mm x 180 mm x 15 mm
• Durchmesser 180 mm
• Material Guss
• Form rund

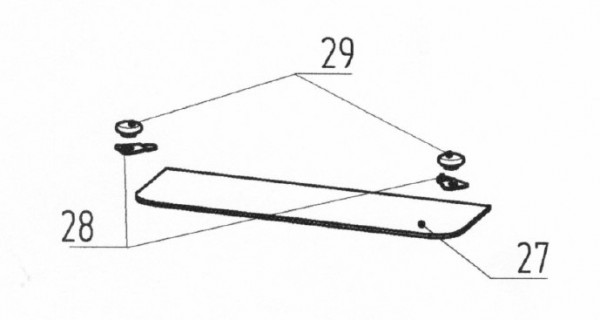

Original Befestigungsblech für Sichtscheibe für den Kaminofen Wamsler Etna

• Es werden zwei Befestigungsbleche pro Gerät verbaut!

Wamsler Etna Befestigungsblech für Sichtscheibe Eckdaten:

• Lieferumfang 1 Stück
• Montageblech, Stützblech
• Position 28 in der Explosionszeichnung

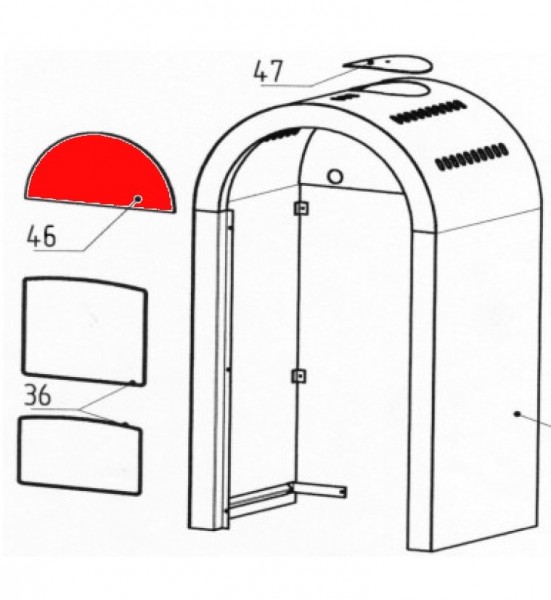

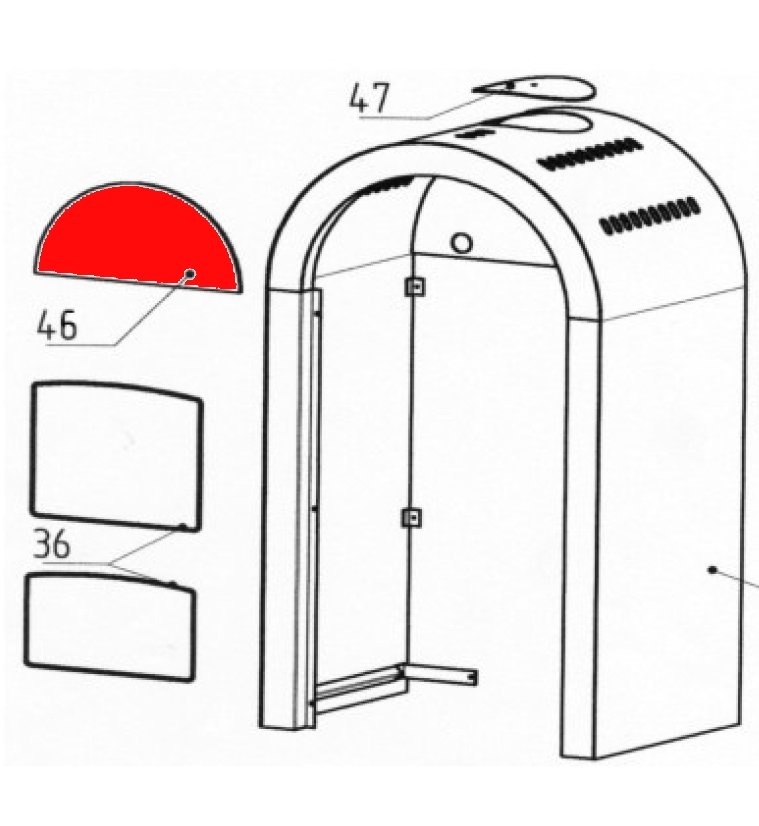

Original Dekor für den Kaminofen Wamsler Etna

• Bei diesem Artikel kann die Struktur und Farbe von der Abbildung bzw. von der Struktur und Farbe des bisher verbauten Artikels abweichen. Aus diesem Grund ist eine Auftragsstornierung bzw. Reklamation aufgrund von Abweichungen bei der Farbe und Struktur des Artikels nicht möglich.

Wamsler Etna Dekor Eckdaten:

• Verkleidung, Besatz
• Position 46 in der Explosionszeichnung

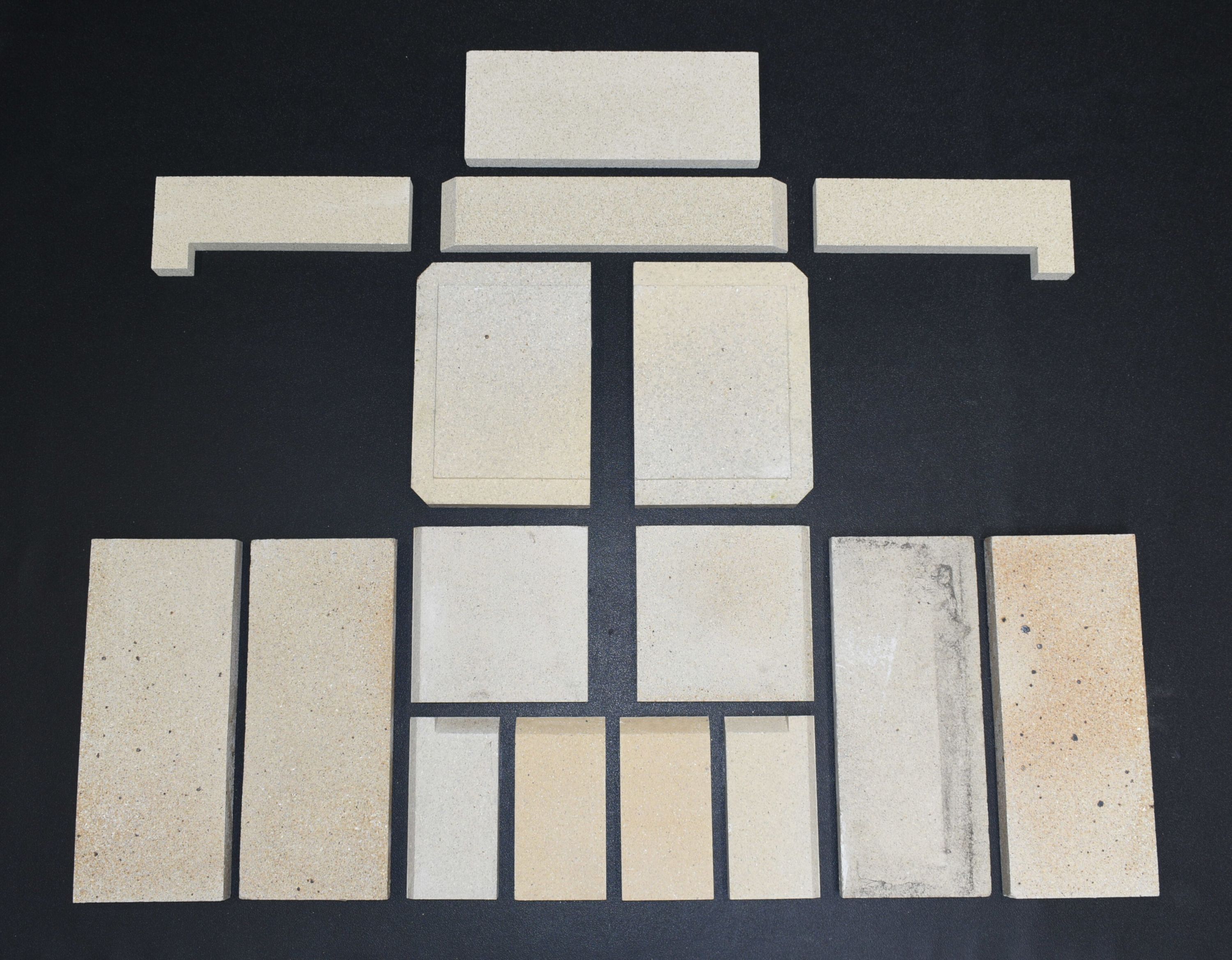

Original Feuerraumauskleidung für den Kaminofen Wamsler Etna

• Wenn das Modell vor 2009 gebaut / gekauft worden ist, werden aus den 2 Rückwandsteinen 6 Rückwandsteine und aus den beiden Seitensteinen recht uns links jeweils zwei Seitensteine rechts und links. Die 1-teilige Zugumlenkung unten wurde gegen eine 2-teilige Zugumlenkung unten erneuert.
• Der Hersteller produziert nur noch diese Steine für das Modell Etna.
• Für die Rückwandsteine wird eine Halterung Rückwandsteine benötigt.
• Für die Zugumlenkung unten wird eine Zugumlenkung unten Halterung benötigt.

• 16-teiliges Set

Wamsler Etna Feuerraumauskleidung Eckdaten:

• 16 Stück
• Feuerraumauskleidung, Brennraumsteine

• Material Schamotte
• Seitenstein links unten vorne (422 x 174 x 35 mm), Seitenstein rechts unten vorne (422 x 174 x 35 mm)
• Seitenstein links unten hinten (422 x 174 x 35 mm), Seitenstein rechts unten hinten (422 x 174 x 35 mm)
• Seitenstein links oben (321 x 123 x 30 mm), Seitenstein rechts oben (321 x 123 x 30 mm)
• Rückwandstein rechts unten (190/210 x 105 x 30 mm), Rückwandstein links unten (190/210 x 105 x 30 mm)
• Rückwandstein links unten mittig (106 x 210 x 30 mm), Rückwandstein rechts unten mittig (106 x 210 x 30 mm)
• Rückwandstein links oben (190/210 x 210 x 30 mm), Rückwandstein rechts oben (190/210 x 210 x 30 mm)

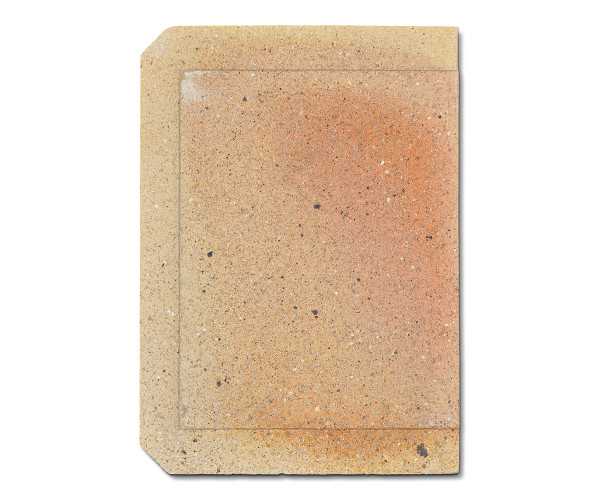

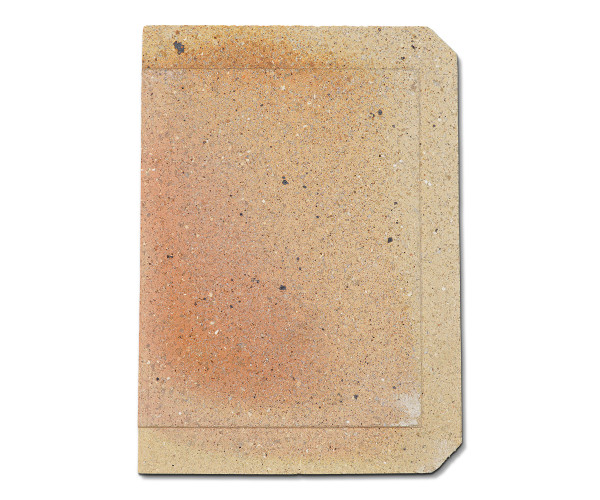

• Zugumlenkung unten links (305 x 215 x 35 mm), Zugumlenkung unten rechts (305 x 215 x 35 mm )

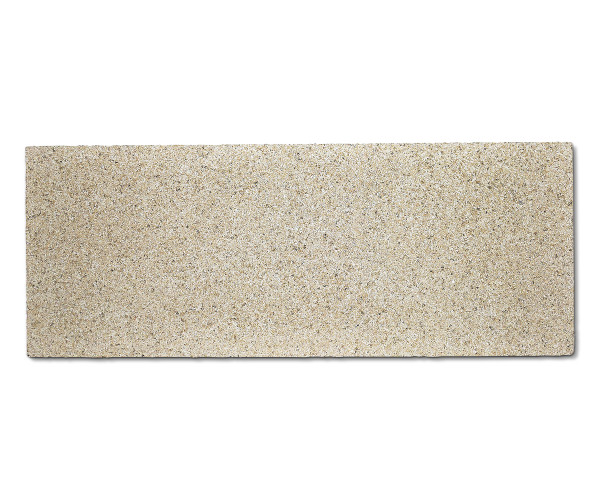

• Zugumlenkung mittig ( 373 x 145 mm)
• Abschirmung hinten (440 x 90 x 30 mm)

• ohne Rückwandstein Halterung
• ohne Zugumlenkung unten Halterung

• Positionen 2x2, 2x3, 4, 5, 4 x 11, 2x12, 13, 14, 15, 16 in der Explosionszeichnung

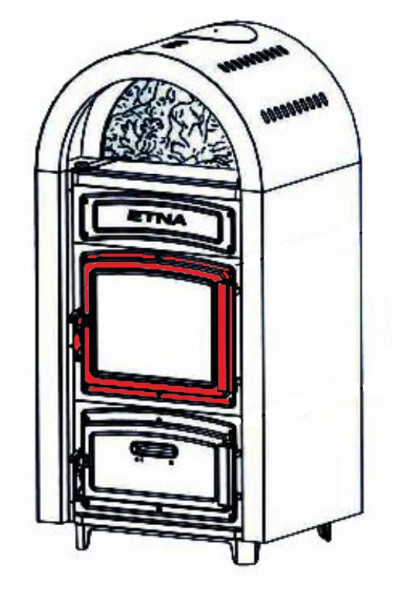

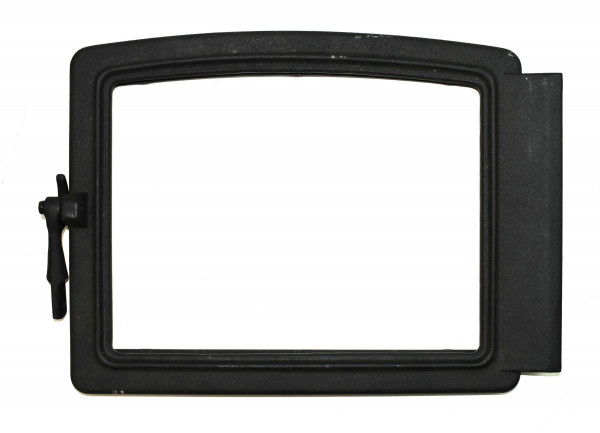

Original Feuerraumtür B für den Kaminofen Wamsler Etna

Wamsler Etna Feuerraumtür Eckdaten:

• Heiztür, Ofentür
• Maße (B/L/H) 430 mm x 305 mm x 35 mm
• Material Guss
• nur Feuerraumtürrahmen

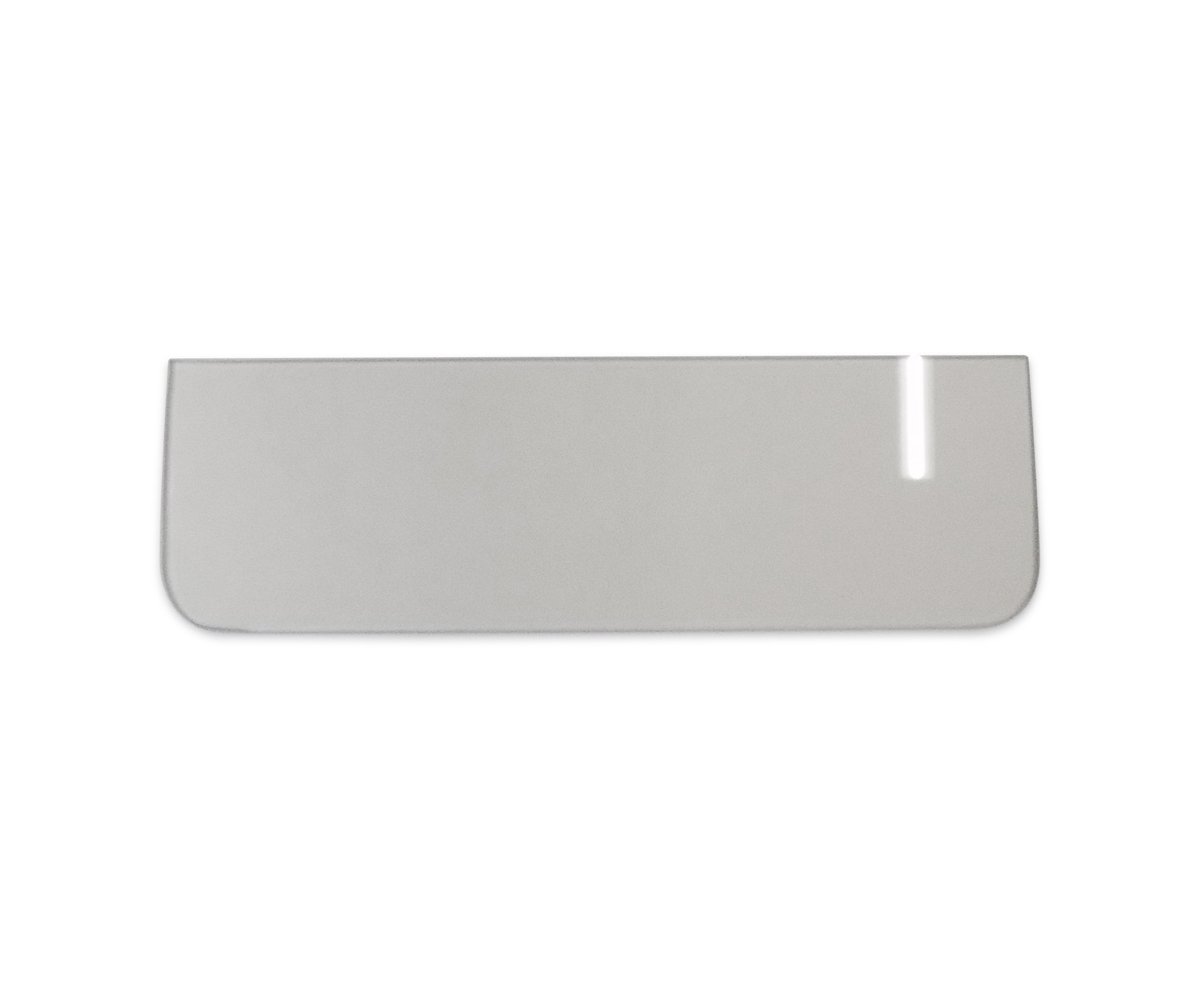

Original Einlage für Warmhaltefach für den Kaminofen Wamsler Etna

Wamsler Etna Einlage für Warmhaltefach Eckdaten:

• Platte, Einschub
• Maße (B/L/H) 407 mm x 127 mm x 4 mm
• Material Glas
• hitzebeständig
• Position 27 in der Explosionszeichnung

Original Halterung links für den Kaminofen Wamsler Etna

Wamsler Etna Halterung links Eckdaten:

• Haltevorrichtung, Halter
• Position 41 in der Explosionszeichnung

Original Halterung rechts für den Kaminofen Wamsler Etna

Wamsler Etna Halterung rechts Eckdaten:

• Haltevorrichtung, Halter
• Position 40 in der Explosionszeichnung

Original Halterung für Rückwandstein für den Kaminofen Wamsler Etna

• Wenn das Modell vor 2009 gebaut / gekauft worden ist, werden aus den 2 Rückwandsteinen 6 Rückwandsteine. Somit muss die Rückwand komplett gewechselt werden. Zusätzlich wird eine Halterung für die Rückwandsteine benötigt.

Wamsler Etna Halterung für Rückwandstein Eckdaten:

• Haltevorrichtung, Halter
• Maße (B/L/H) 25 mm x 450 mm x 2 mm
• Material Guss
• gelocht
• Position 17 in der Explosionszeichnung

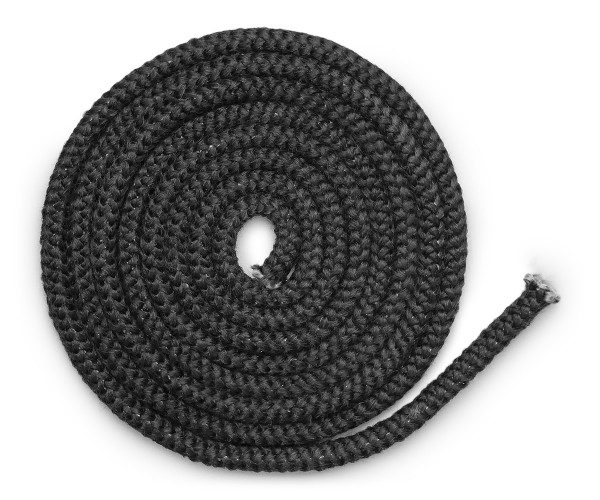

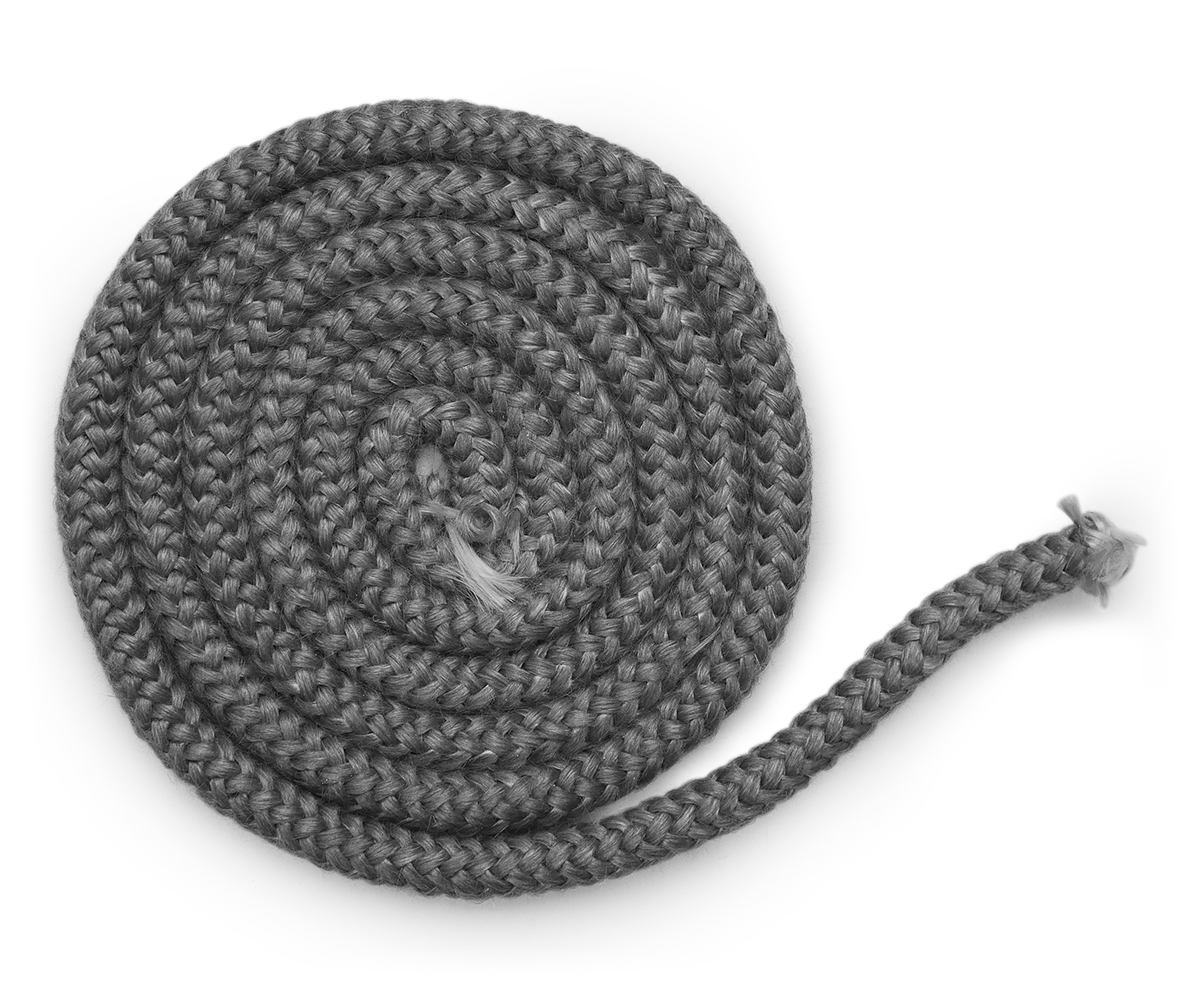

Dichtung für Kaminrahmen für den Kaminofen Wamsler Etna

Wamsler Etna Dichtung für Kaminrahmen Eckdaten:

• Dichtschnur, Dichtungsband
• Kordeldichtung
• Länge 1,00 m
• Durchmesser 6 mm

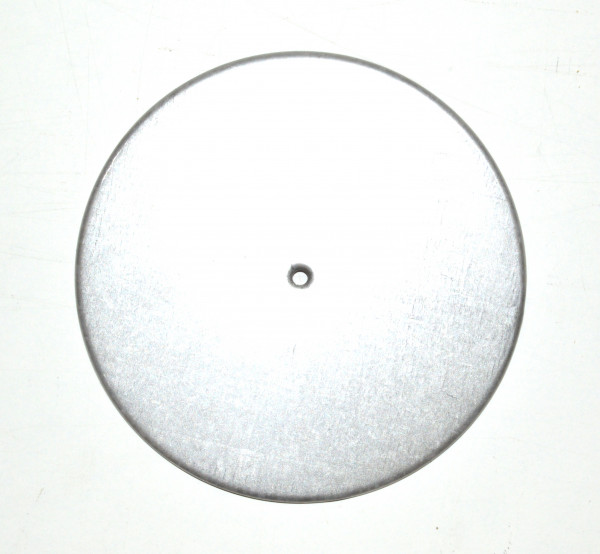

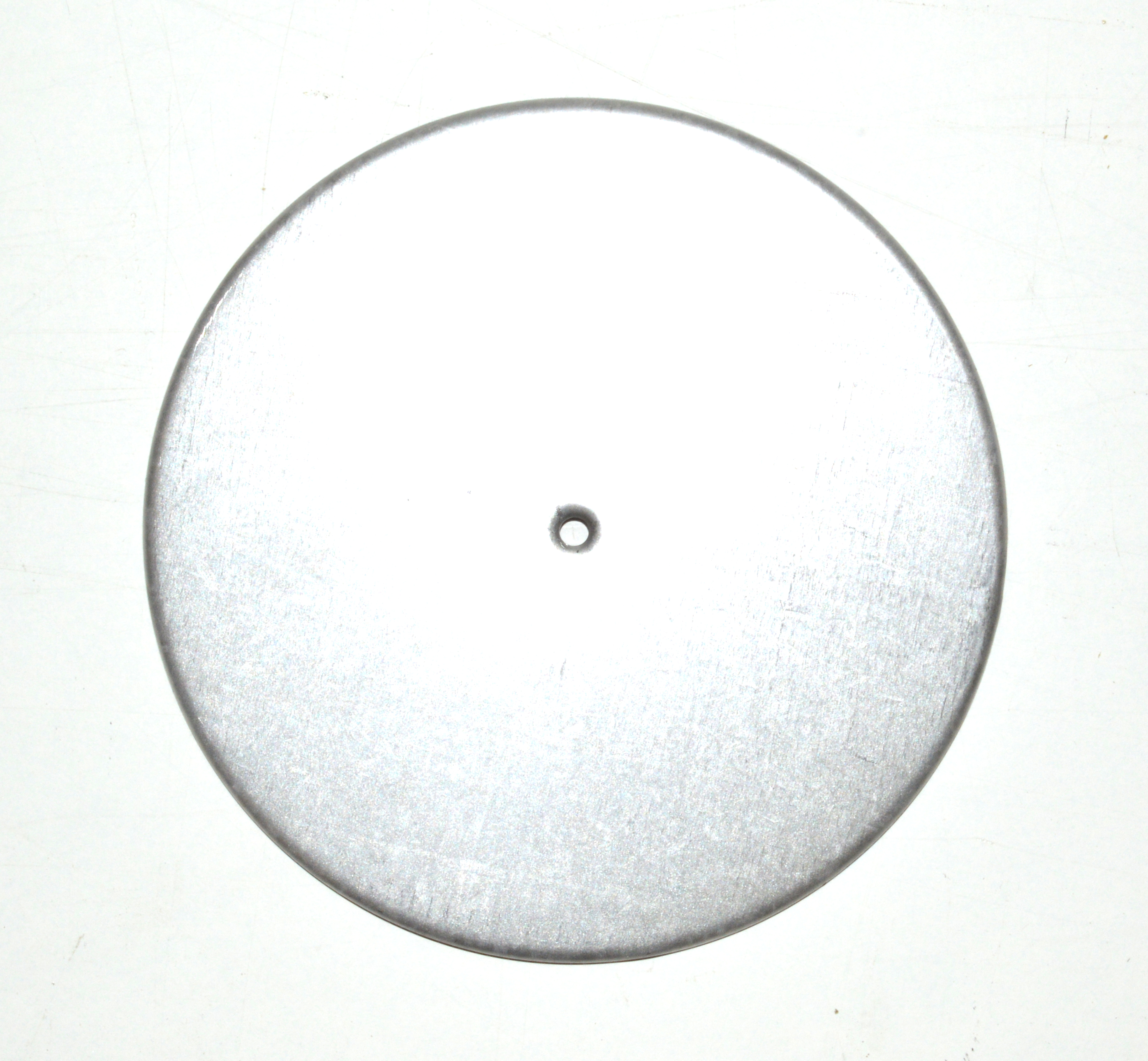

Original Rauchlochdeckel für den Kaminofen Wamsler Etna

Wamsler Etna Rauchlochdeckel Eckdaten:

• Abgasdeckel, Rauchlochabdeckung
• Material Edelstahl

Original Rückwandstein links oben für den Kaminofen Wamsler Etna

• Wenn das Modell vor 2009 gebaut / gekauft worden ist, werden aus den 2 Rückwandsteinen 6 Rückwandsteine. Somit muss die Rückwand komplett gewechselt werden. Zusätzlich wird eine Halterung für die Rückwandsteine benötigt.

Wamsler Etna Rückwandstein links oben Eckdaten:

• Brennraumstein, Feuerraumstein
• Schamottstein
• Maße (B/L/H) 210 mm x 210 mm x 30 mm
• Material Schamotte
• Position 15 in der Explosionszeichnung

Original Rückwandstein links unten für den Kaminofen Wamsler Etna

• Wenn das Modell vor 2009 gebaut / gekauft worden ist, werden aus den 2 Rückwandsteinen 6 Rückwandsteine. Somit muss die Rückwand komplett gewechselt werden. Zusätzlich wird eine Halterung für die Rückwandsteine benötigt.

Wamsler Etna Rückwandstein links unten Eckdaten:

• Brennraumstein, Feuerraumstein
• Schamottstein
• Maße (B/L/H) 105 mm x 210 mm x 30 mm
• Material Schamotte
• Position 13 in der Explosionszeichnung

Original Rückwandstein links unten mittig für den Kaminofen Wamsler Etna

• Wenn das Modell vor 2009 gebaut / gekauft worden ist, werden aus den 2 Rückwandsteinen 6 Rückwandsteine. Somit muss die Rückwand komplett gewechselt werden. Zusätzlich wird eine Halterung für die Rückwandsteine benötigt.

Wamsler Etna Rückwandstein links unten mittig Eckdaten:

• Brennraumstein, Feuerraumstein
• Schamottstein
• Maße (B/L/H) 106 mm x 210 mm x 30 mm
• Material Schamotte
• Position 12 in der Explosionszeichnung

Original Rückwandstein rechts oben für den Kaminofen Wamsler Etna

• Wenn das Modell vor 2009 gebaut / gekauft worden ist, werden aus den 2 Rückwandsteinen 6 Rückwandsteine. Somit muss die Rückwand komplett gewechselt werden. Zusätzlich wird eine Halterung für die Rückwandsteine benötigt.

Wamsler Etna Rückwandstein rechts oben Eckdaten:

• Brennraumstein, Feuerraumstein
• Schamottstein
• Maße (B/L/H) 210 mm x 210 mm x 30 mm
• Material Schamotte
• Position 16 in der Explosionszeichnung

Original Rückwandstein rechts unten für den Kaminofen Wamsler Etna

• Wenn das Modell vor 2009 gebaut / gekauft worden ist, werden aus den 2 Rückwandsteinen 6 Rückwandsteine. Somit muss die Rückwand komplett gewechselt werden. Zusätzlich wird eine Halterung für die Rückwandsteine benötigt.

Wamsler Etna Rückwandstein rechts unten Eckdaten:

• Brennraumstein, Feuerraumstein
• Schamottstein
• Maße (B/L/H) 105 mm x 210 mm x 30 mm
• Material Schamotte
• Position 14 in der Explosionszeichnung

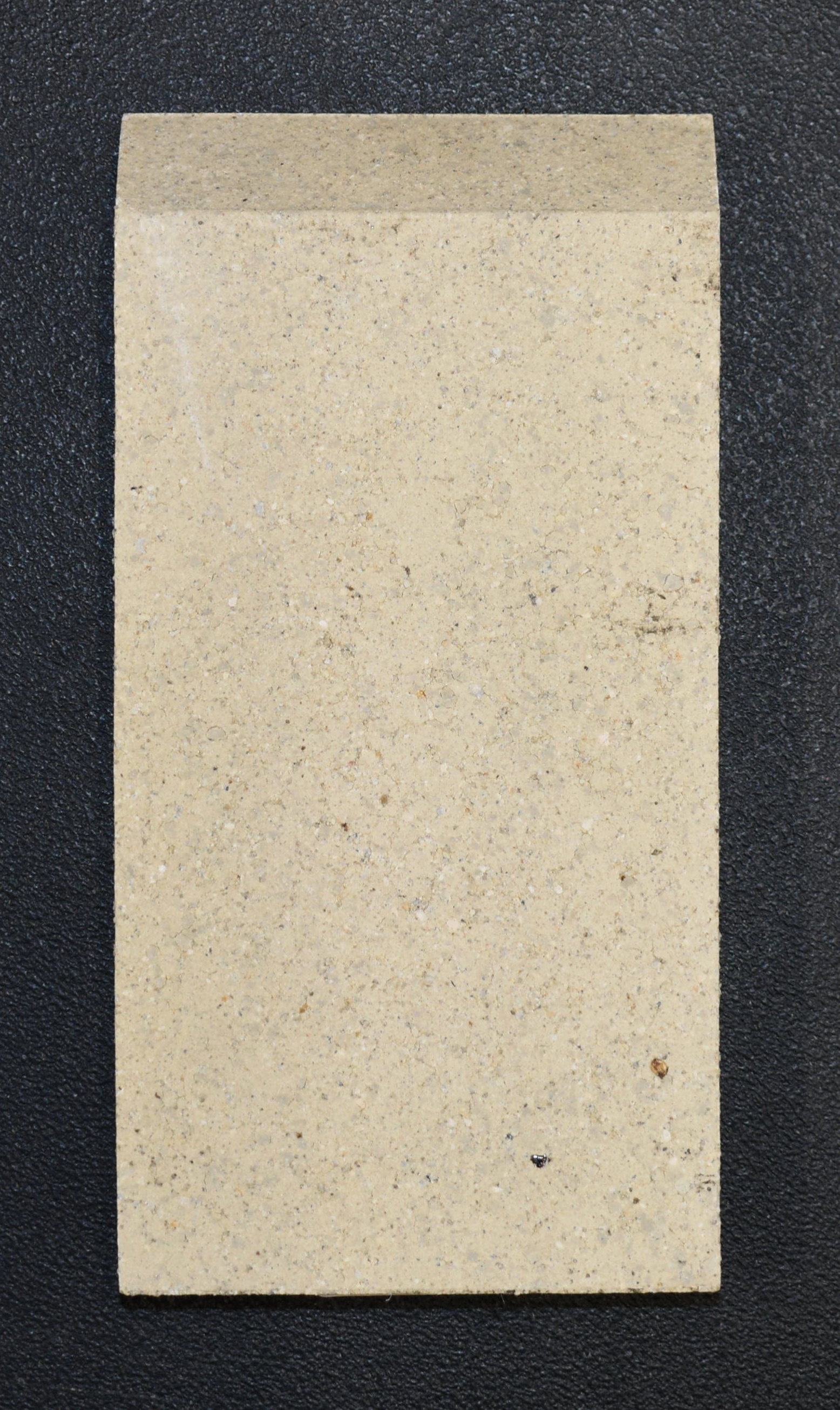

Original Rückwandstein rechts unten mittig für den Kaminofen Wamsler Etna

• Wenn das Modell vor 2009 gebaut / gekauft worden ist, werden aus den 2 Rückwandsteinen 6 Rückwandsteine. Somit muss die Rückwand komplett gewechselt werden. Zusätzlich wird eine Halterung für die Rückwandsteine benötigt.

Wamsler Etna Rückwandstein rechts unten mittig Eckdaten:

• Brennraumstein, Feuerraumstein
• Schamottstein
• Maße (B/L/H) 105 mm x 208 mm x 30 mm
• Material Schamotte
• Position 12 in der Explosionszeichnung

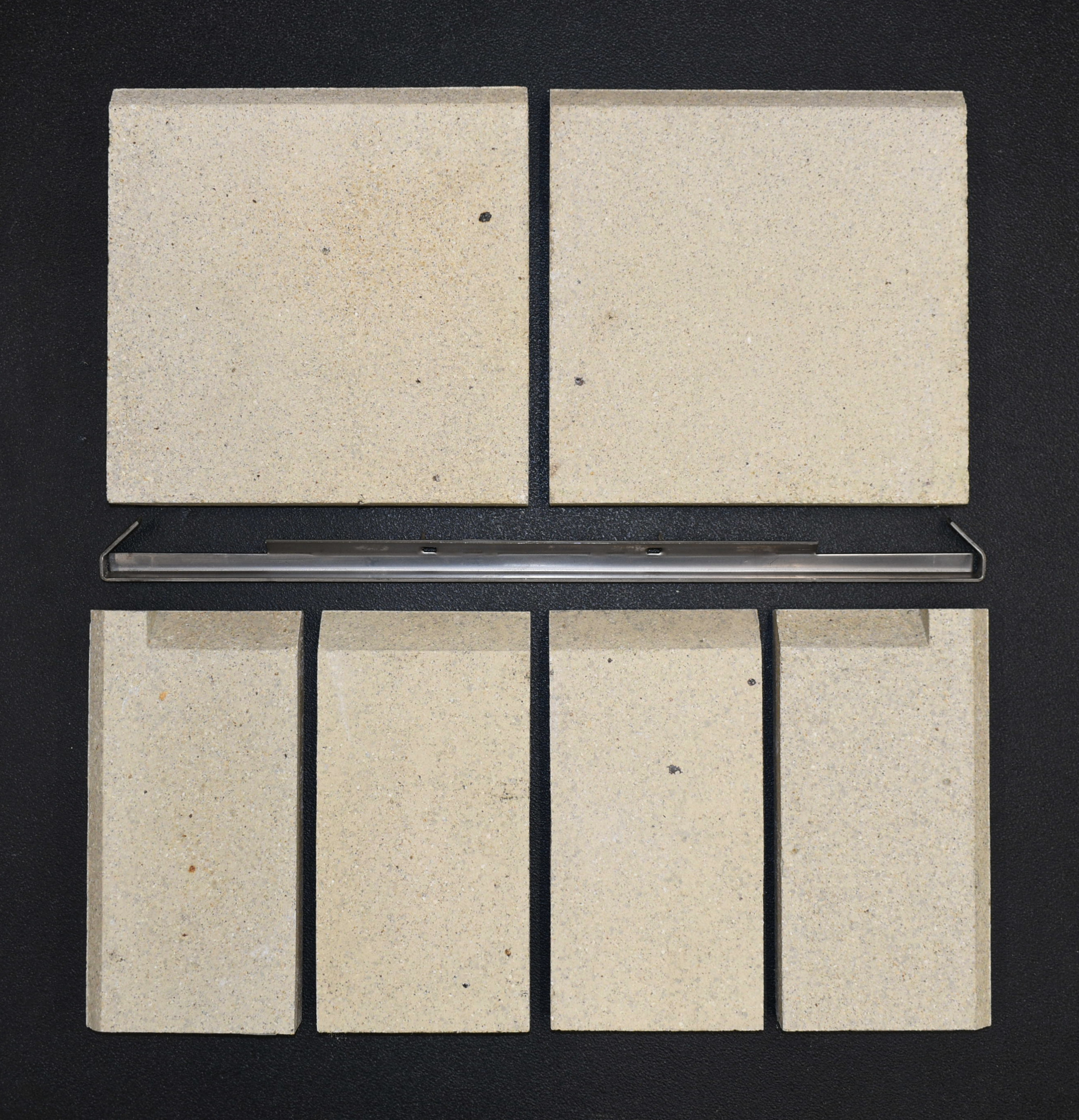

Original Rückwandstein Set für den Kaminofen Wamsler Etna

• Dieses Rückwandstein Set gilt auch für Modelle vor 2009, da diese ausgetauscht werden müssen. Somit werden aus den beiden Rückwandsteinen 6 Rückwandsteine und ein Halteblech.

• 7-teiliges Set

Wamsler Etna Rückwandstein Eckdaten:

• Brennraumstein, Feuerraumstein

• Material Schamotte
• 1 x Rückwandstein rechts unten (190/210 x 105 x 30 mm), 1 x Rückwandstein links unten (190/210 x 105 x 30 mm)
• 1 x Rückwandstein links unten mitte (106 x 210 x 30 mm), 1 x Rückwandstien rechts unten mitte (106 x 210 x 30 mm)
• 1 x Rückwandstein rechts oben (190/210 x 210 x 30 mm), 1 x Rückwandstein links oben (190/210 x 210 x 30 mm)

• Material Blech
• 1 x Halteblech Rückwandsteine (240 x 25 x 2 mm)

• Position 2x12, 13, 14, 15, 16, 17 in der Explosionszeichnung

Scheibendichtung für den Kaminofen Wamsler Etna Typ 10990

Wamsler Etna Typ 10990 Scheibendichtung Eckdaten:

• Dichtung, Glasband
• Kordeldichtung
• Länge 1,5 cm
• Durchmesser 6 mm

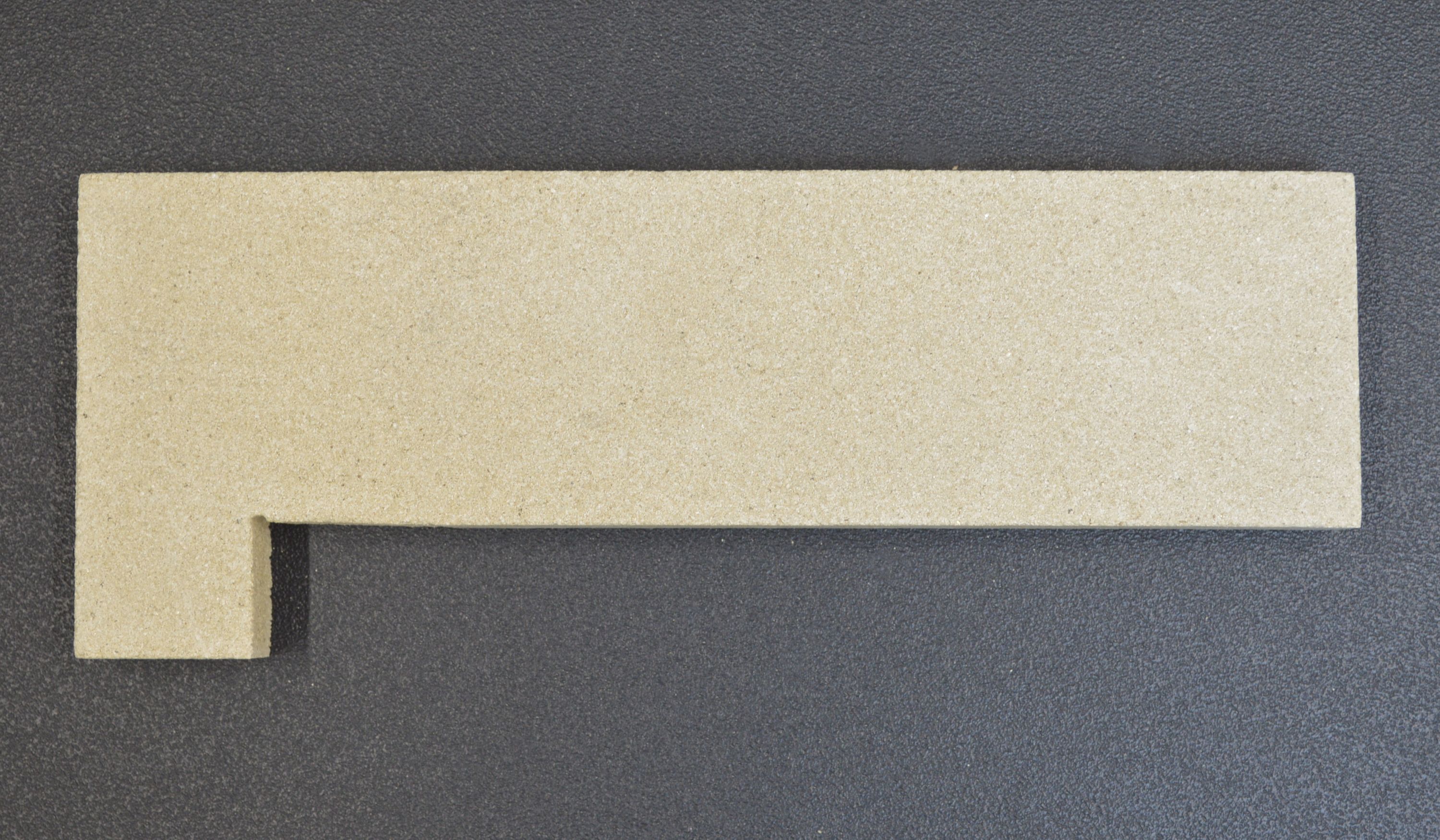

Original Seitenstein links oben für den Kaminofen Wamsler Etna

• Der Hersteller hat den Brennraum nach 2009 verändert. Der Seitenstein oben ist davon nicht betroffen.

Wamsler Etna Seitenstein links oben Eckdaten:

• Kaminofenstein, Ofenstein
• Vermiculitestein
• Maße (B/L/H) 320 mm x 90/122 mm x 30 mm
• Material Vermiculite
• Position 3 in der Explosionszeichnung

Original Seitenstein links unten hinten für den Kaminofen Wamsler Etna

• Der Hersteller hat den Brennraum nach 2009 verändert. Die Seitenwand wurde geteilt und besteht jetzt aus 2 Steinen.
• Es wird nur noch dieser geteilte Seitenstein vom Hersteller produziert.

Wamsler Etna Seitenstein links unten hinten Eckdaten:

• Feuerraumstein, Brennofenstein
• Schamottstein
• Maße (B/L/H) 174 mm x 422 mm x 35 mm
• Material Schamotte
• Position 11 in der Explosionszeichnung

Original Seitenstein links unten vorne für den Kaminofen Wamsler Etna

• Der Hersteller hat den Brennraum nach 2009 verändert. Die Seitenwand wurde geteilt und besteht jetzt aus 2 Steinen.
• Es wird nur noch dieser geteilte Seitenstein vom Hersteller produziert.

Wamsler Etna Seitenstein links unten vorne Eckdaten:

• Brennofenstein, Ofenstein
• Schamottstein
• Maße (B/L/H) 174 mm x 422 mm x 35 mm
• Material Schamotte
• Position 11 in der Explosionszeichnung

Original Seitenstein rechts oben für den Kaminofen Wamsler Etna

• Der Hersteller hat den Brennraum nach 2009 verändert. Der Seitenstein oben ist davon nicht betroffen.

Wamsler Etna Seitenstein rechts oben Eckdaten:

• Feuerraumstein, Kaminofenstein
• Vermiculitestein
• Maße (B/L/H) 320 mm x 90/122 mm x 30 mm
• Material Vermiculite
• Position 3 in der Explosionszeichnung

Original Seitenstein rechts unten hinten für den Kaminofen Wamsler Etna

• Der Hersteller hat den Brennraum nach 2009 verändert. Die Seitenwand wurde geteilt und besteht jetzt aus 2 Steinen.
• Es wird nur noch dieser geteilte Seitenstein vom Hersteller produziert.

Wamsler Etna Seitenstein rechts unten hinten Eckdaten:

• Feuerraumstein, Kaminofenstein
• Schamottstein
• Maße (B/L/H) 174 mm x 422 mm x 35 mm
• Material Schamotte
• Position 11 in der Explosionszeichnung

Original Seitenstein rechts unten vorne für den Kaminofen Wamsler Etna

• Der Hersteller hat den Brennraum nach 2009 verändert. Die Seitenwand wurde geteilt und besteht jetzt aus 2 Steinen.
• Es wird nur noch dieser geteilte Seitenstein vom Hersteller produziert.

Wamsler Etna Seitenstein rechts unten vorne Eckdaten:

• Brennraumstein, Brennofenstein
• Schamottstein
• Maße (B/L/H) 174 mm x 422 mm x 35 mm
• Material Schamotte
• Position 11 in der Explosionszeichnung

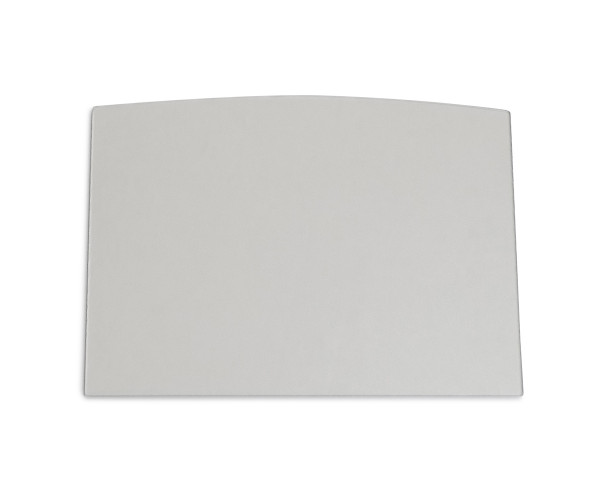

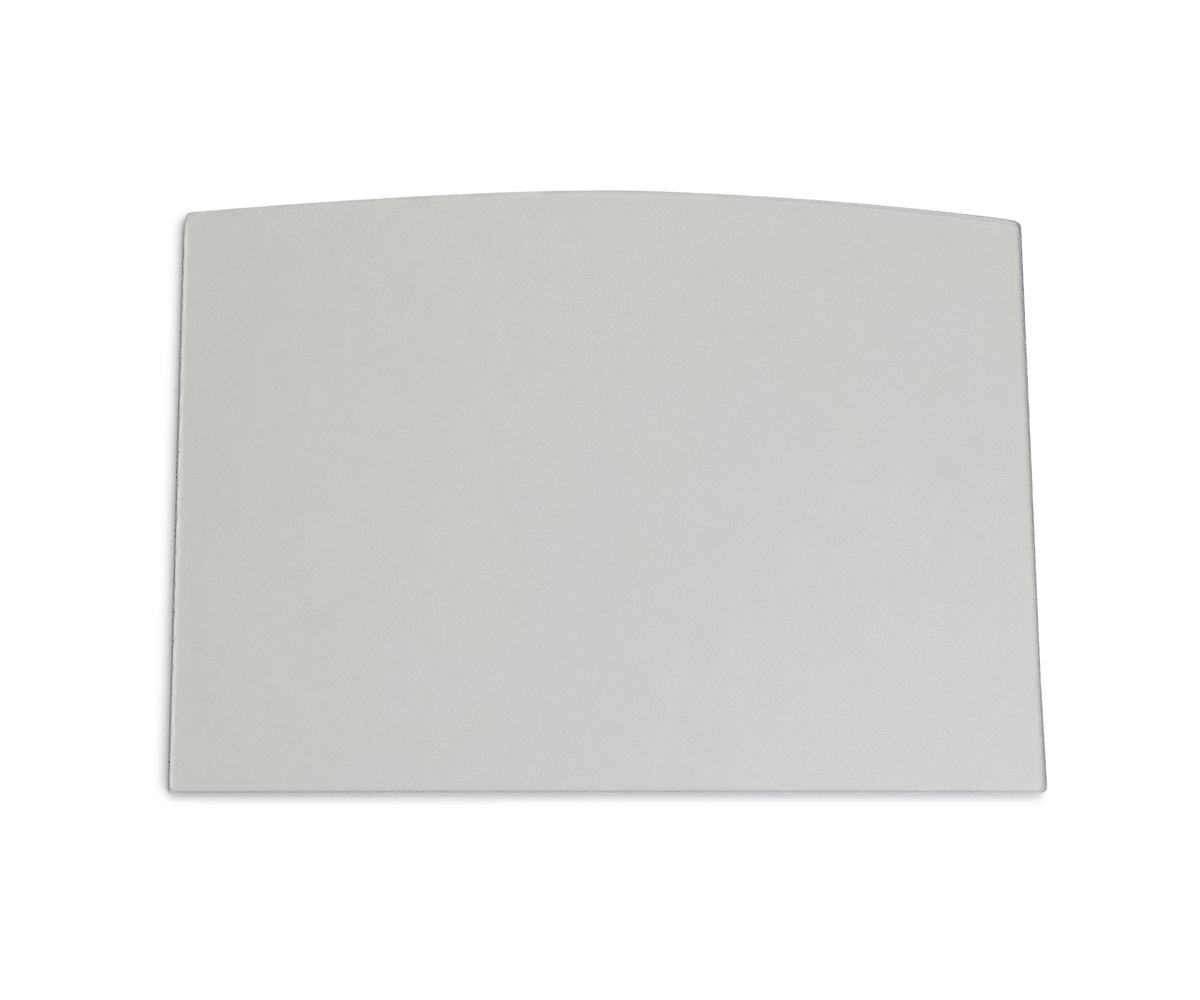

Original Sichtscheibe für den Kaminofen Wamsler Etna Typ 109-90

Wamsler Etna Typ 109-90 Sichtscheibe Eckdaten:

• Kaminglas, Glasscheibe
• Maße (B/L/H) 246 mm x 336 mm x 4 mm
• Material Glas
• hitzebeständig

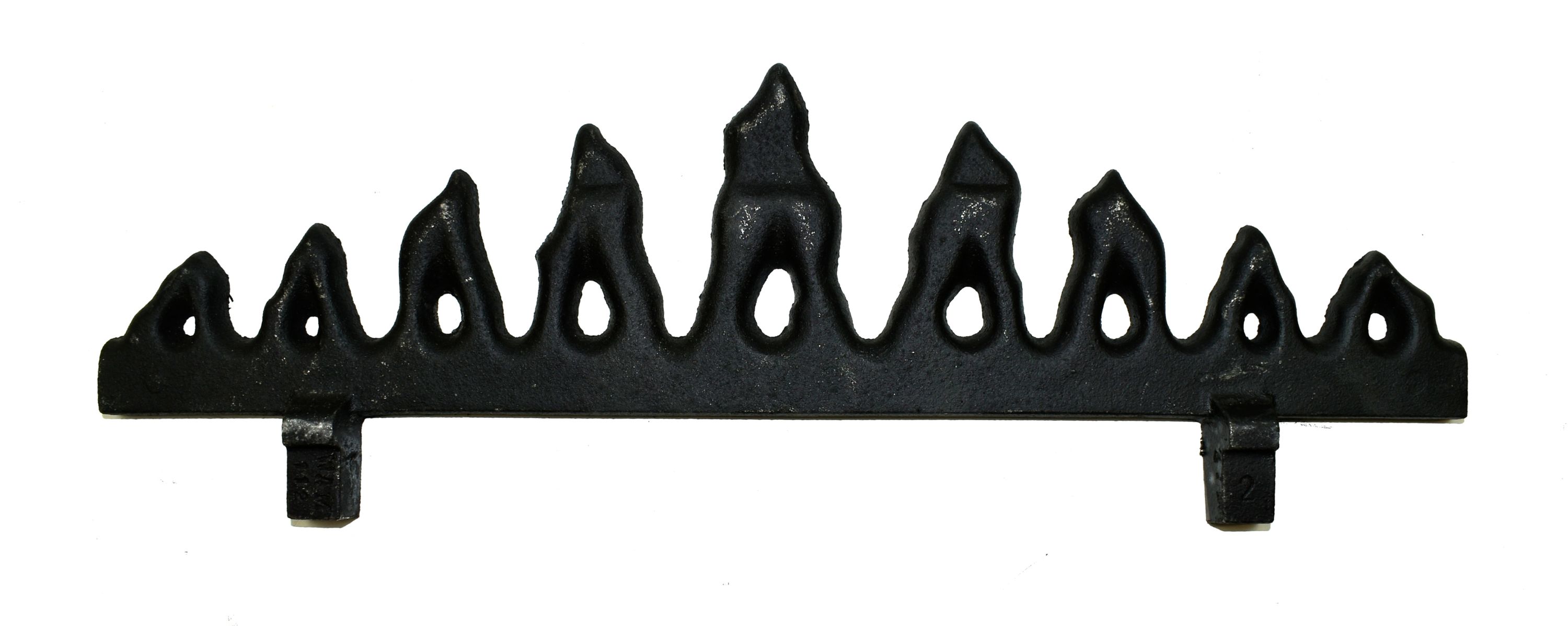

Original Stehrost für den Kaminofen Wamsler Etna

Wamsler Etna Stehrost Eckdaten:

• Glutfang, Rostreling
• Maße (L/H) 380 mm x 100 mm
• Material Guss
• Farbe schwarz
• Abstand zwischen den Haltestreben 240 mm

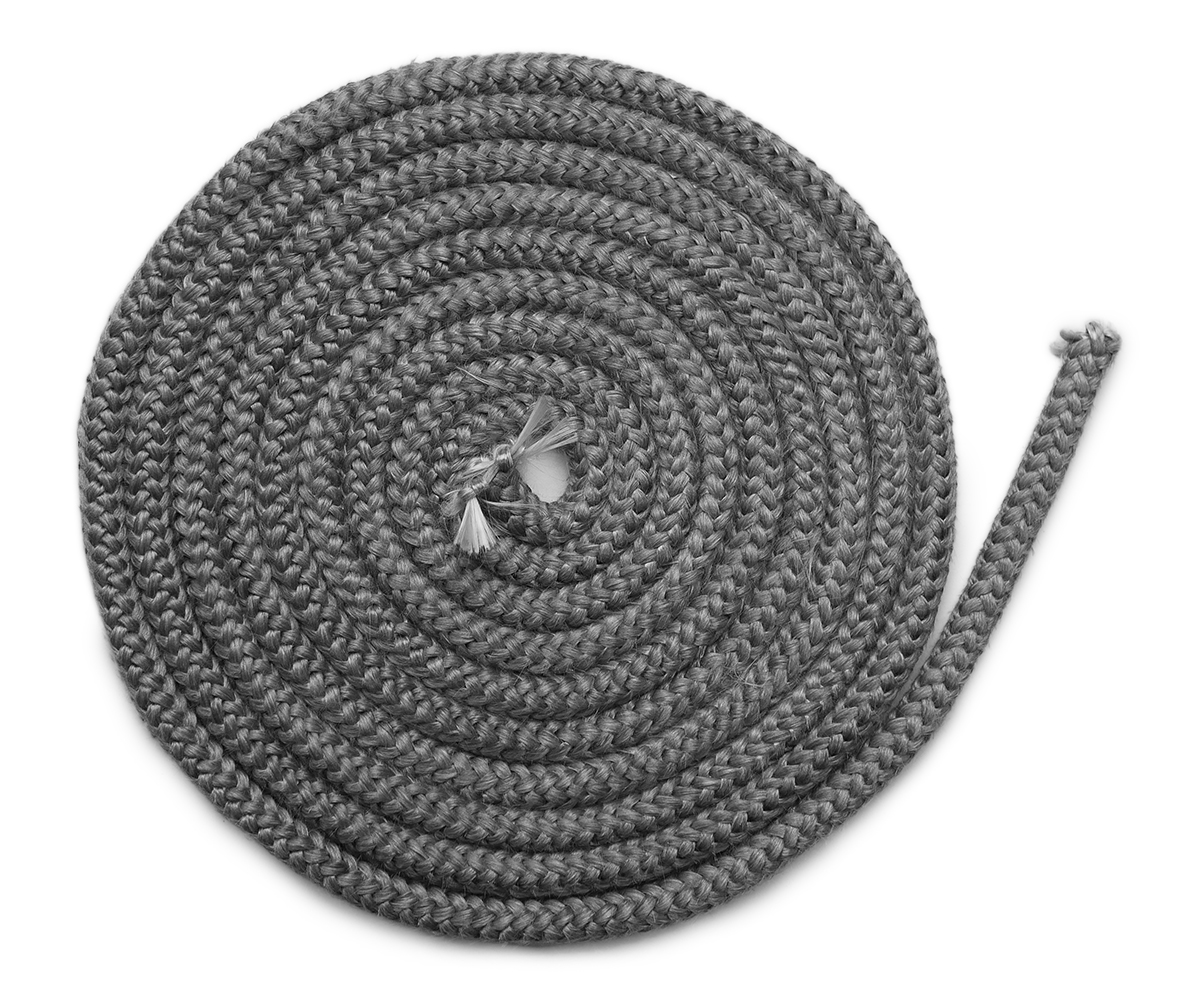

Türdichtung für den Kaminofen Wamsler Etna

• Passend für Heiztüre und Aschetür
• für diese Dichtung wird ein Kleber benötigt
• damit die Dichtungsenden nicht ausfransen empfehlen wir eine Dichtungsabbinder !

Wamsler Etna Türdichtung Eckdaten:

• Dichtschnur, Holzofenschnur
• Kordeldichtung
• Länge 3,00 m
• Durchmesser 8 mm
• Farbe grau

Original Befestigungsmaterial für den Kaminofen Wamsler Etna

Wamsler Etna Befestigungsmaterial Eckdaten:

• Montagematerial, Befestigungssatz
• Position 45 in der Explosionszeichnung

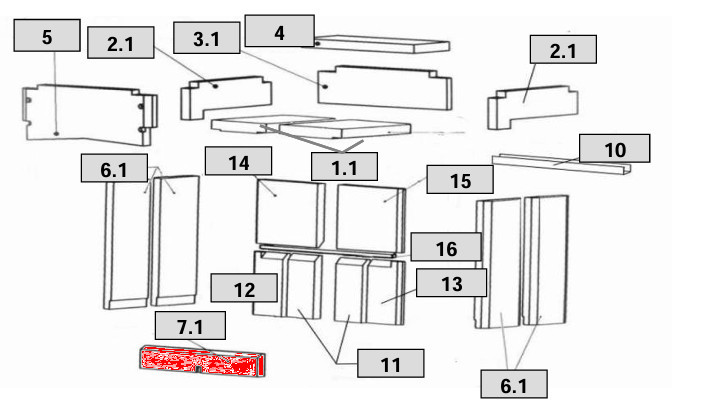

Original Vorderstein B für den Kaminofen Wamsler Etna

• Passend für Modelle ab 07/2009

Wamsler Etna Vorderstein Eckdaten:

• Brennraumstein, Feuerraumstein
• Schamottstein
• Material Schamotte
• Position 7.1 in der Explosionszeichnung

Dichtung für den Kaminofen Wamsler Etna

Wamsler Etna Dichtung Eckdaten:

• Dichtschnur, Dichtband
• Kordeldichtung
• Maße (B/H) 6 mm x 6 mm
• Länge 2,00 m
• Durchmesser 6 mm
• Position 35 in der Explosionszeichnung

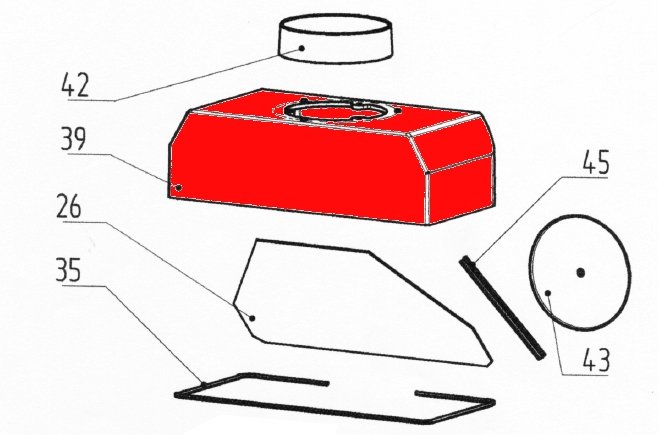

Original Wärmetauscher oben für den Kaminofen Wamsler Etna

Wamsler Etna Wärmetauscher oben Eckdaten:

• Wärmeübertrager, Wärmeaustauscher
• Position 39 in der Explosionszeichnung

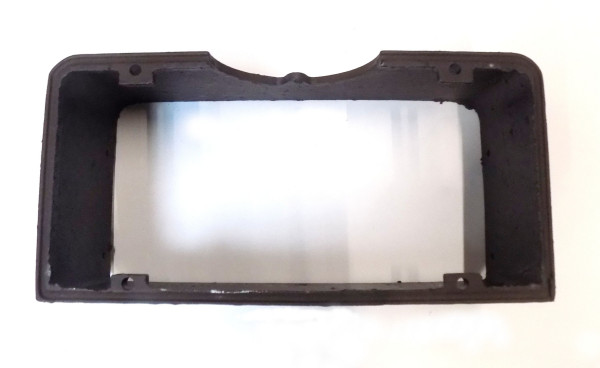

Original Wärmetauscher unten für den Kaminofen Wamsler Etna

Wamsler Etna Wärmetauscher unten Eckdaten:

• Wärmeübertrager, Wärmeaustauscher
• Maße (B/L/H) 195 mm x 390 mm x 130 mm
• Material Guss
• Position 38 in der Explosionszeichnung

Dichtung unten für Wärmetauscher für den Küchenherd Wamsler Etna

Wamsler Etna Dichtung unten für Wärmetauscher Eckdaten:

• Dichtschnur, Dichtungsschnur
• Kordeldichtung
• Länge 1,00 m
• Durchmesser 6 mm
• Position 35 in der Explosionszeichnung

Original Zugumlenkung mittig für den Kaminofen Wamsler Etna

• Der Hersteller hat den Brennraum nach 2009 verändert. Die Zugumlenkung oben ist davon nicht betroffen.

Wamsler Etna Zugumlenkung mittig Eckdaten:

• Prallplatte, Umlenkung
• Vermiculitestein
• Maße (B/L) 145 mm x 373 mm
• Material Vermiculite
• Position 5 in der Explosionszeichnung

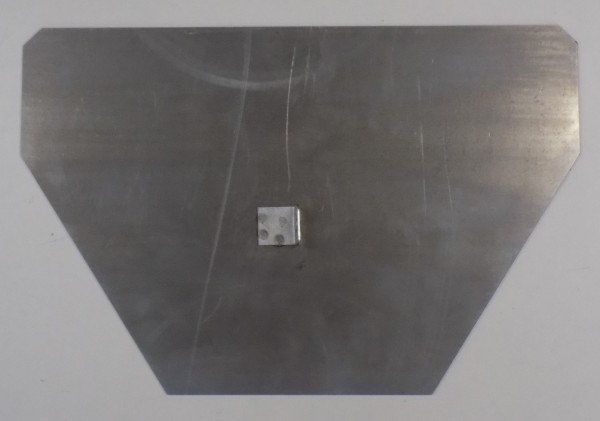

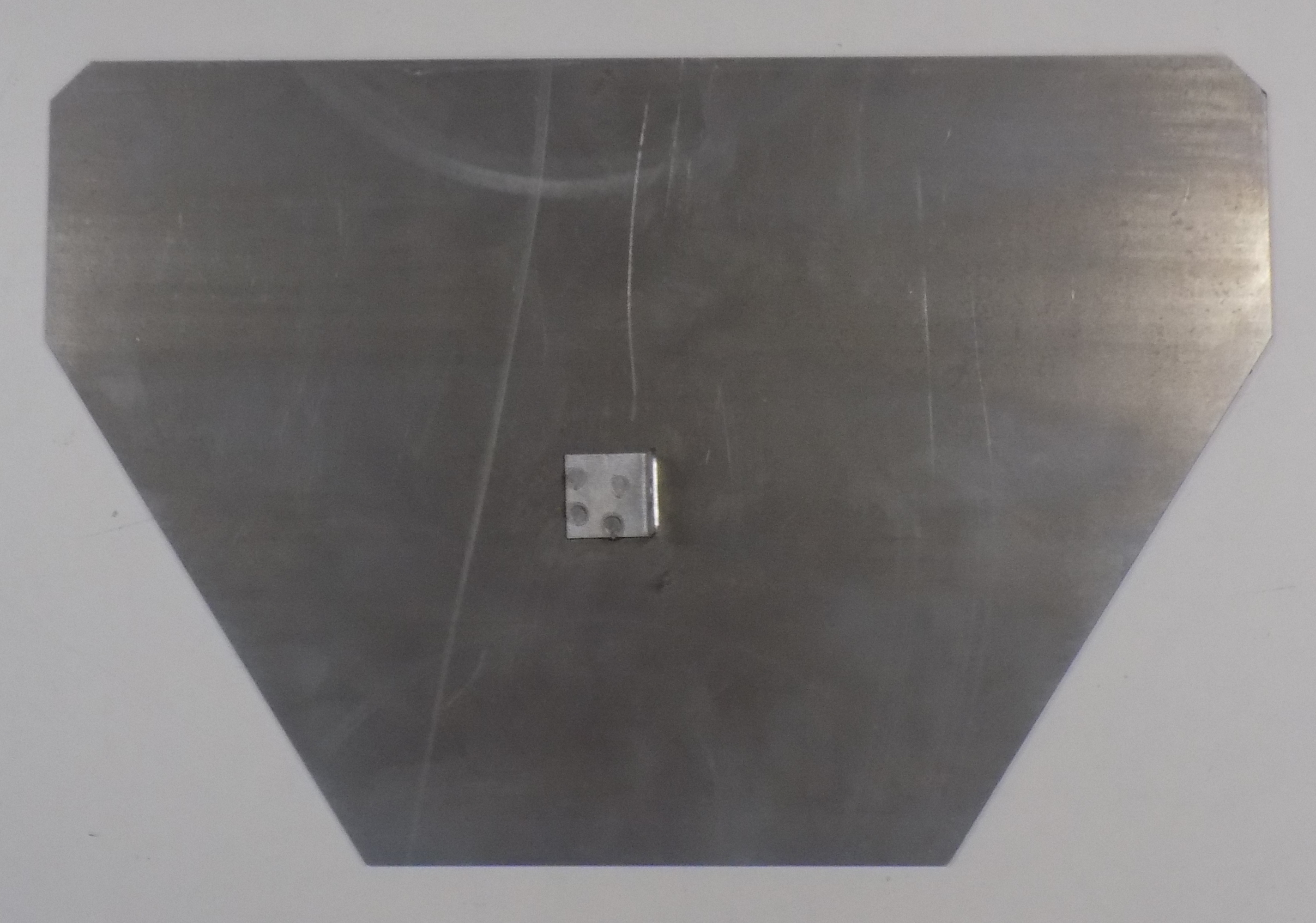

Original Zugumlenkung oben für den Kaminofen Wamsler Etna

Wamsler Etna Zugumlenkung oben Eckdaten:

• Rauchumlenkung, Flammenschild
• Maße (B/L/H) 240 mm x 170/365 mm x 2 mm
• Material Metall
• Position 26 in der Explosionszeichnung

Original Halterung für Zugumlenkung für den Kaminofen Wamsler Etna

• Wenn das Modell vor 2009 gebaut / gekauft worden ist, werden aus der 1-teiligen Zugumlenkung unten eine 2-teilige Zugumlenkung unten. Zusätzlich wird eine Halterung für die 2-teilige Zugumlenkung unten benötigt.

Wamsler Etna Halterung für Zugumlenkung Eckdaten:

• Haltevorrichtung, Halter
• Position 10 in der Explosionszeichnung

Original Zugumlenkung unten links für den Kaminofen Wamsler Etna

• Wenn das Modell vor 2009 gebaut / gekauft worden ist, wird aus der 1-teiligen Zugumlenkung unten eine 2-teilige Zugumlenkung unten.
• Es wird nur noch diese geteilte Zugumlenkung vom Hersteller produziert.
• 2 Stück pro Gerät notwendig

Wamsler Etna Zugumlenkung unten links Eckdaten:

• Rauchgasumlenkung, Flammenschild
• Schamottstein
• Maße (B/L/H) 215 mm x 305 mm x 35 mm
• Material Schamotte

Original Zugumlenkung unten rechts für den Kaminofen Wamsler Etna

• Wenn das Modell vor 2009 gebaut / gekauft worden ist, wird aus der 1-teiligen Zugumlenkung unten eine 2-teilige Zugumlenkung unten.
• Es wird nur noch diese geteilte Zugumlenkung vom Hersteller produziert.
• 2 Stück pro Gerät notwendig

Wamsler Etna Zugumlenkung unten rechts Eckdaten:

• Umlenkung, Flammenschild
• Schamottstein
• Maße (B/L/H) 215 mm x 305 mm x 35 mm
• Material Schamotte
