Ersatzteile für Wamsler Atlas Kaminofen

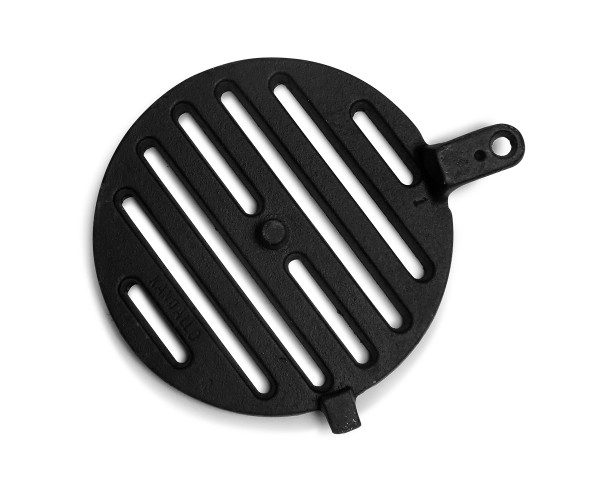

Original Ascherost für den Kaminofen Wamsler Atlas KF 101 Typ 10181, Typ 11181

• passend für alle 6 kW und 8 kW Geräte ab Baujahr 2001

Wamsler Atlas KF 101 Typ 10181, Typ 11181 Ascherost Eckdaten:

• Kaminrost, Feuerrost
• Maße (B/L/H) 18 mm x 180 mm x 15 mm
• Durchmesser 180 mm
• Material Guss
• Form rund

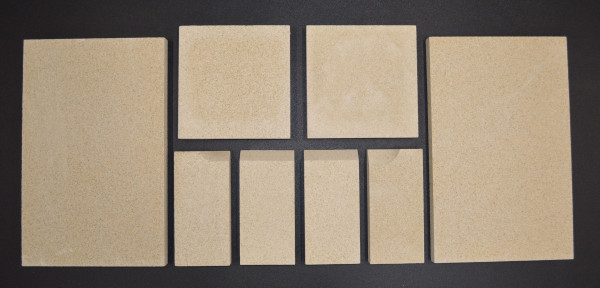

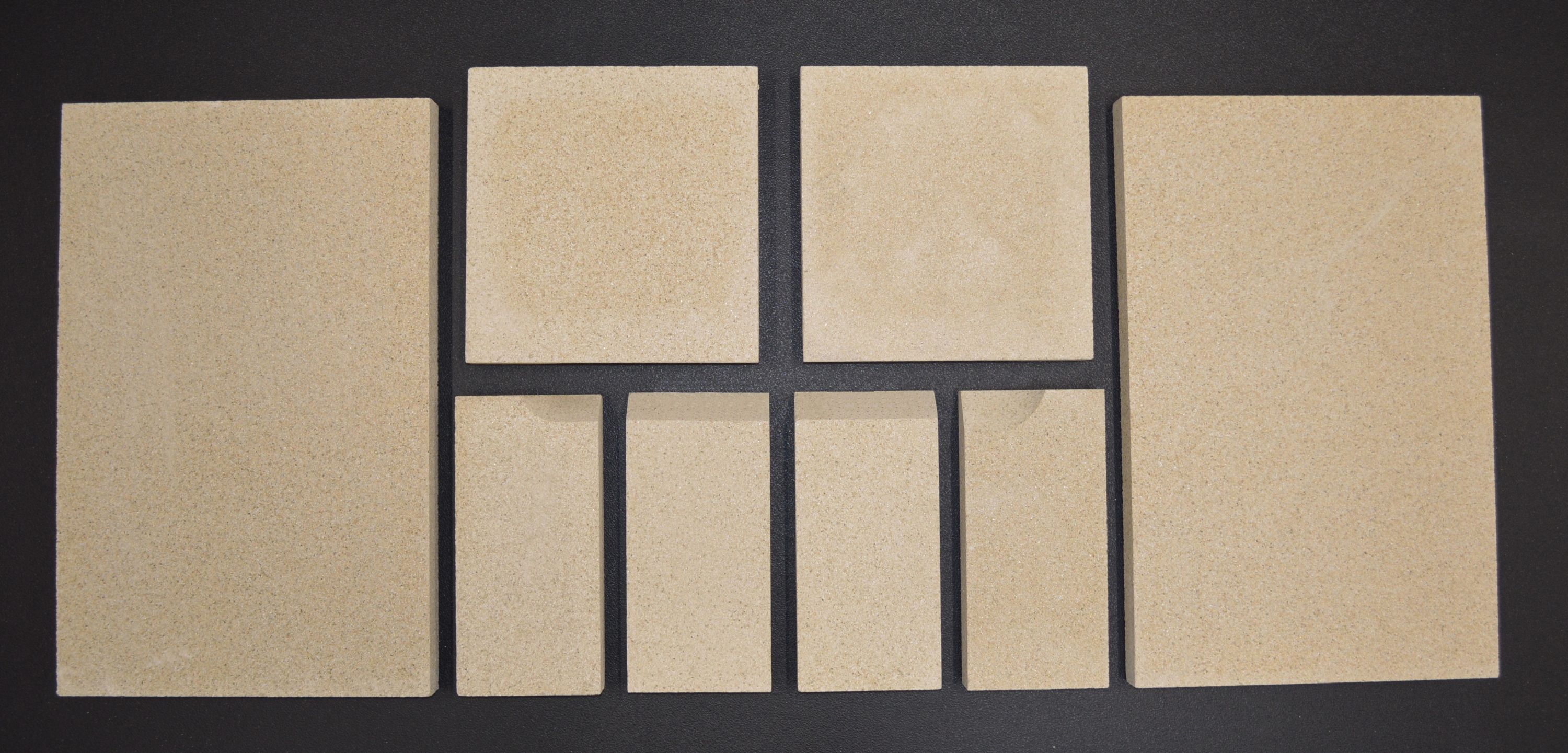

Original Feuerraumauskleidung für den Kaminofen Wamsler Atlas KF 101 Typ 10181, Typ 11181

• passend für 6 kW und 8 kW Geräte ab Baujahr 2001

• 8-teiliges Set

Wamsler Atlas KF 101 Typ 10181, Typ 11181 Feuerraumauskleidung Eckdaten:

• 8 Stück
• Feuerraumauskleidung, Brennraumsteine

• Material Vermiculite
• Rückwandstein links oben (220 x 225 x 30 mm), Rückwandstein rechts oben (220 x 225 x 30 mm)
• Rückwandstein links unten (107 x 225 x 30 mm), Rückwandstein rechts unten (107 x 225 x 30 mm)
• Rückwandstein mittig unten links (107 x 225 x 30 mm), Rückwandstein mittig unten rechts (107 x 225 x 30 mm)
• Seitenstein links (285 x 450 x 30 mm), Seitenstein rechts (285 x 450 x 30 mm)
• ohne Zugumlenkung

• Positionen 4, 5, 6, 7, 8 und 9 in der Explosionszeichnung

Original Rostlager für den Kaminofen Wamsler Atlas KF 101 Typ 10181, Typ 11181

• passend für 6 kW und 8 kW Geräte ab Baujahr 2001

Wamsler Atlas KF 101 Typ 10181, Typ 11181 Rostlager Eckdaten:

• Rostrahmen, Gusslager
• Maße (B/L/H) 380 mm x 290 mm x 40 mm
• Material Guss

Original Halterung für Rückwandstein für den Kaminofen Wamsler Atlas KF 101 Typ 10181, Typ 11181

• passend für 6 kW und 8 kW Geräte ab Baujahr 2001

Wamsler Atlas KF 101 Typ 10181, Typ 11181 Halterung für Rückwandstein Eckdaten:

• Haltevorrichtung, Halter
• Maße (B/L/H) 35 mm x 450 mm x 20 mm
• Material Metall

Original Rückwandstein links oben für den Kaminofen Wamsler Atlas KF 101 Typ 10181, Typ 11181

• passend für 6 kW und 8 kW Geräte ab Baujahr 2001

Wamsler Atlas KF 101 Typ 10181, Typ 11181 Rückwandstein links oben Eckdaten:

• Brennraumstein, Feuerraumstein
• Vermiculitestein
• Maße (B/L/H) 225 mm x 220 mm x 30 mm
• Material Vermiculite
• Position 4 in der Explosionszeichnung

Original Rückwandstein links unten für den Kaminofen Wamsler Atlas KF 101 Typ 10181, Typ 11181

• passend für 6 kW und 8 kW Geräte ab Baujahr 2001

Wamsler Atlas KF 101 Typ 10181, Typ 11181 Rückwandstein links unten Eckdaten:

• Brennraumstein, Feuerraumstein
• Vermiculitestein
• Maße (B/L/H) 225 mm x 107 mm x 30 mm
• Material Vermiculite
• Position 6 in der Explosionszeichnung

Original Rückwandstein mittig links unten für den Kaminofen Wamsler Atlas KF 101 Typ 10181, Typ 11181

• passend für 6 kW und 8 kW Geräte ab Baujahr 2001

Wamsler Atlas KF 101 Typ 10181, Typ 11181 Rückwandstein mittig links unten Eckdaten:

• Brennraumstein, Feuerraumstein
• Vermiculitestein
• Maße (B/L/H) 225 mm x 110 mm x 30 mm
• Material Vermiculite
• Position 8 in der Explosionszeichnung

Original Rückwandstein mittig rechts unten für den Kaminofen Wamsler Atlas KF 101 Typ 10181, Typ 11181

• passend für 6 kW und 8 kW Geräte ab Baujahr 2001

Wamsler Atlas KF 101 Typ 10181, Typ 11181 Rückwandstein mittig rechts unten Eckdaten:

• Brennraumstein, Feuerraumstein
• Vermiculitestein
• Maße (B/L/H) 225 mm x 110 mm x 30 mm
• Material Vermiculite
• Position 8 in der Explosionszeichnung

Original Rückwandstein rechts oben für den Kaminofen Wamsler Atlas KF 101 Typ 10181, Typ 11181

• passend für 6 kW und 8 kW Geräte ab Baujahr 2001

Wamsler Atlas KF 101 Typ 10181, Typ 11181 Rückwandstein rechts oben Eckdaten:

• Brennraumstein, Feuerraumstein
• Vermiculitestein
• Maße (B/L/H) 225 mm x 220 mm x 30 mm
• Material Vermiculite

Original Rückwandstein rechts unten für den Kaminofen Wamsler Atlas KF 101 Typ 10181, Typ 11181

• passend für 6 kW und 8 kW Geräte ab Baujahr 2001

Wamsler Atlas KF 101 Typ 10181, Typ 11181 Rückwandstein rechts unten Eckdaten:

• Brennraumstein, Feuerraumstein
• Vermiculitestein
• Maße (B/L/H) 225 mm x 107 mm x 30 mm
• Material Vermiculite
• Position 7 in der Explosionszeichnung

Original Rüttelstange für den Kaminofen Wamsler Atlas KF 101 Typ 10181, Typ 11181

• passend für alle 6 kW und 8 kW Geräte ab Baujahr 2001

Wamsler Atlas KF 101 Typ 10181, Typ 11181 Rüttelstange Eckdaten:

• Rostzugstange, Rüttelrechen
• Maße (B/L/H) 20 mm x 252 mm x 4 mm
• Material Guss
• mit Gewinde (Gewindelänge 19 mm)
• einfach gebohrt

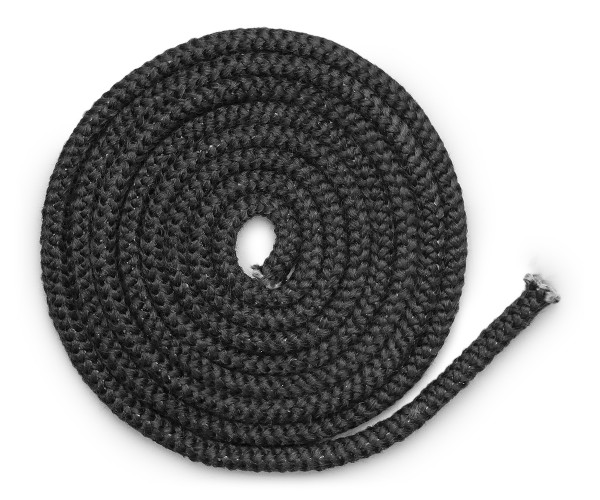

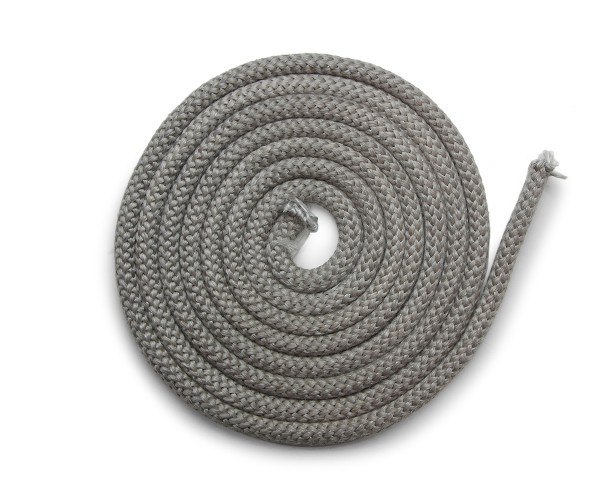

Scheibendichtung für den Kaminofen Wamsler Atlas KF 101 Typ 10181, Typ 11181

Wamsler Atlas KF 101 Typ 10181, Typ 11181 Scheibendichtung Eckdaten:

• Glasdichtung, Dichtschnur
• Kordeldichtung
• Länge 2,00 m
• Durchmesser 6 mm

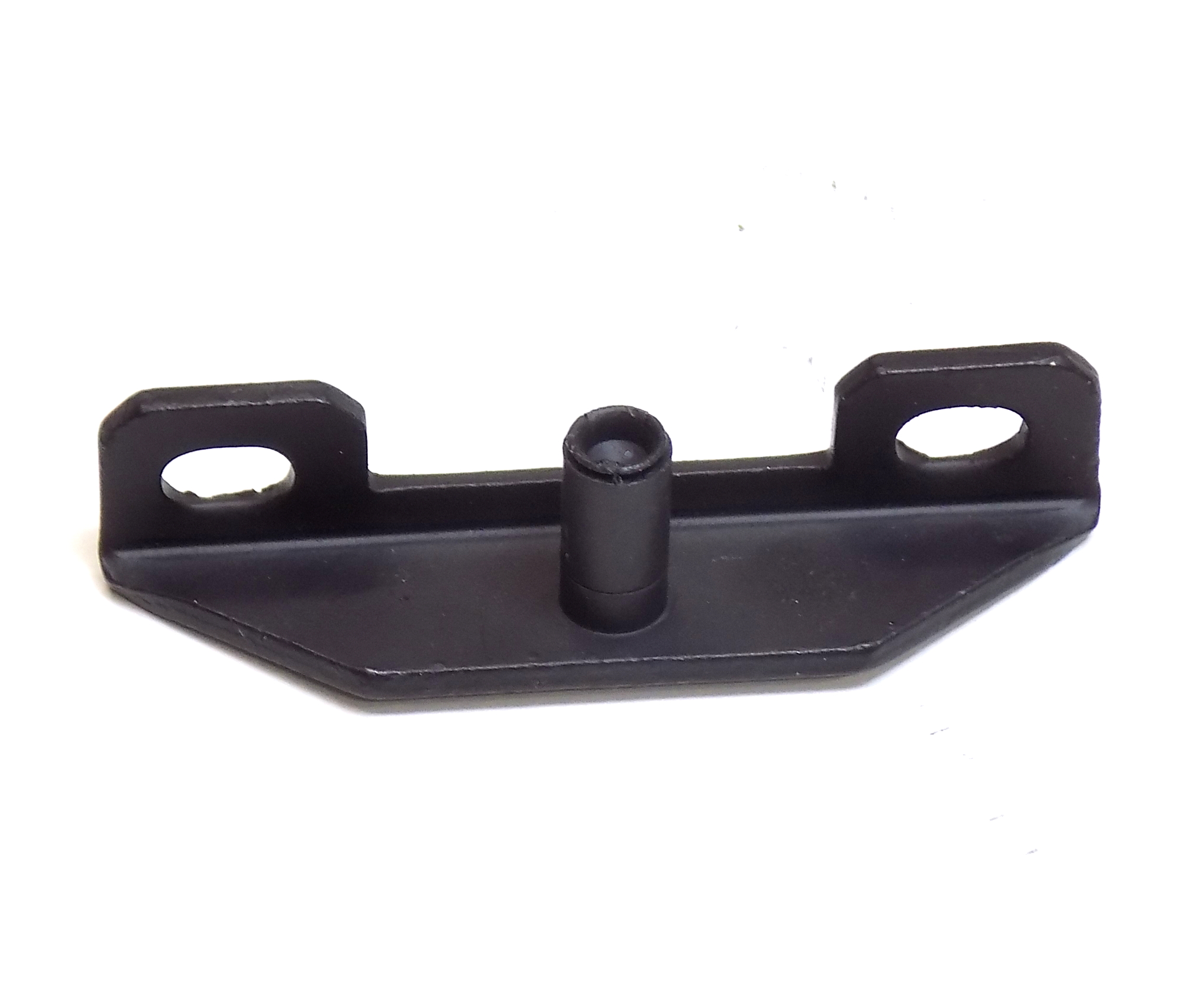

Original Verriegelung für den Kaminofen Wamsler Atlas KF 101 Typ 10181, Typ 11181

Wamsler Atlas KF 101 Typ 10181, Typ 11181 Verriegelung Eckdaten:

• Verschluss, Sperrvorrichtung
• Maße (B/L/H) 18 mm x 75 mm x 2 mm
• Material Guss
• 2-fach gelocht

Original Seitenstein links für den Kaminofen Wamsler Atlas KF 101 Typ 10181, Typ 11181

Wamsler Atlas KF 101 Typ 10181, Typ 11181 Seitenstein links Eckdaten:

• Brennofenstein, Holzofenstein
• Vermiculitestein
• Maße (B/L/H) 450 mm x 285 mm x 30 mm
• Material Vermiculite
• Position 9 in der Explosionszeichnung

Original Seitenstein rechts für den Kaminofen Wamsler Atlas KF 101 Typ 10181, Typ 11181

Wamsler Atlas KF 101 Typ 10181, Typ 11181 Seitenstein rechts Eckdaten:

• Feuerraumstein, Brennofenstein
• Vermiculitestein
• Maße (B/L/H) 450 mm x 285 mm x 30 mm
• Material Vermiculite
• Position 9 in der Explosionszeichnung

Original Seitenverkleidung links grau für den Kaminofen Wamsler Atlas

• Bei diesem Artikel kann die Struktur und Farbe von der Abbildung bzw. von der Struktur und Farbe des bisher verbauten Artikels abweichen. Aus diesem Grund ist eine Auftragsstornierung bzw. Reklamation aufgrund von Abweichungen bei der Farbe und Struktur des Artikels nicht möglich.

Wamsler Atlas Seitenverkleidung links Eckdaten:

• Seitenplatte, Sichtblende
• Farbe grau

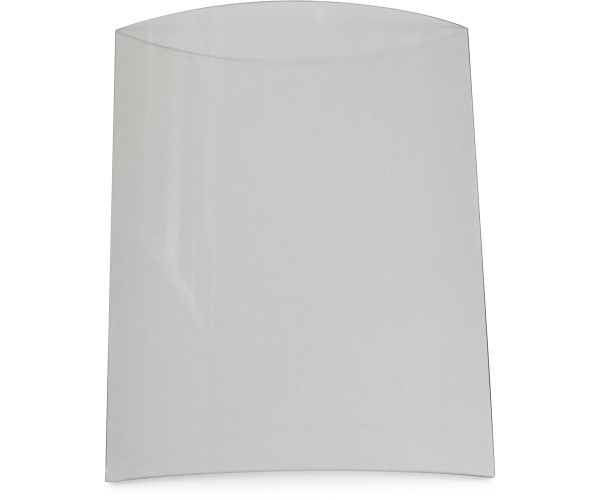

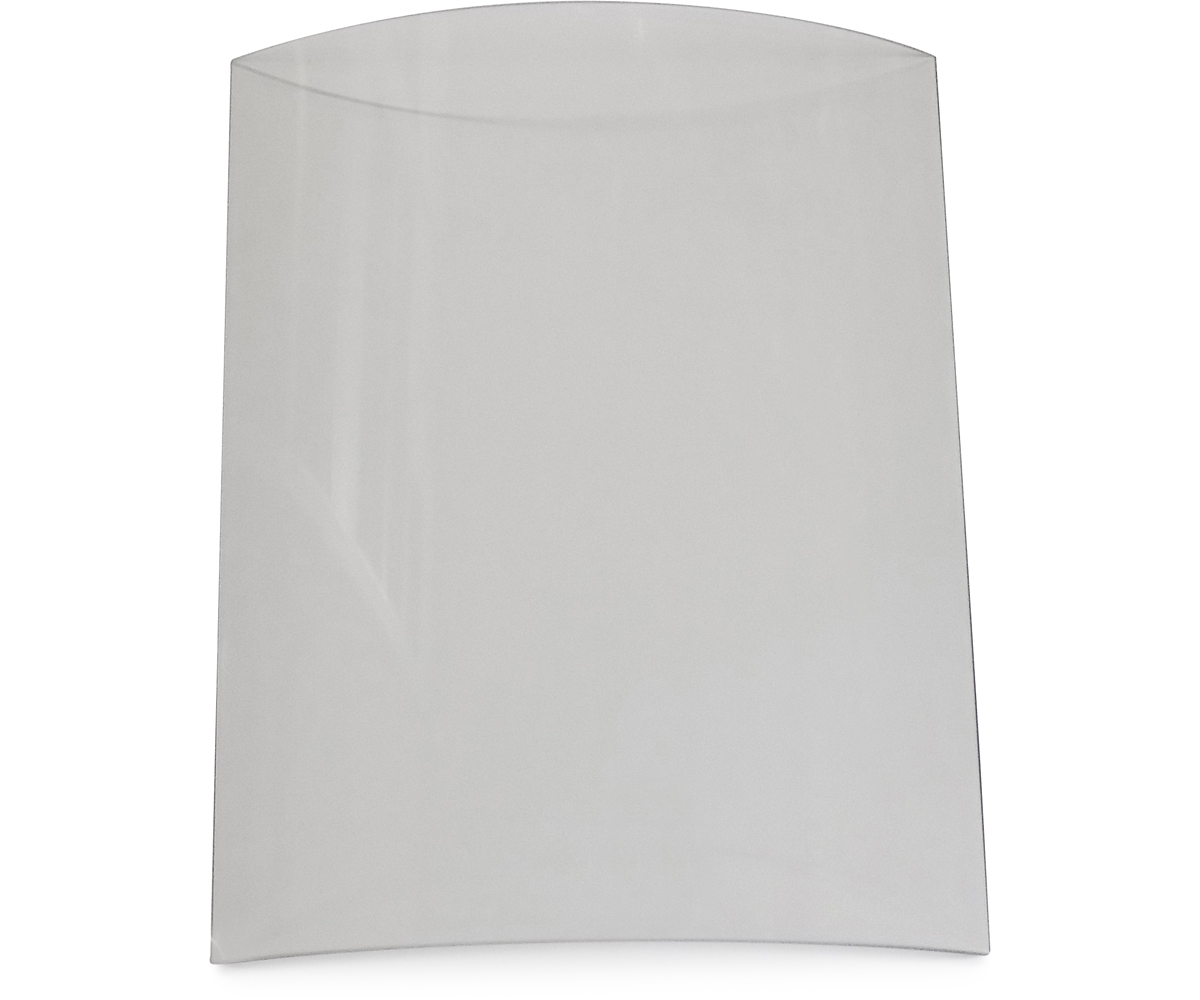

Original Sichtscheibe für den Kaminofen Wamsler Atlas KF 101 Typ 10181, Typ 11181

• passend für 6 kW und 8 kW Geräte ab Baujahr 2001

Wamsler Atlas KF 101 Typ 10181, Typ 11181 Sichtscheibe Eckdaten:

• Glaskeramik, Glas
• Maße (B/L/H) 360 mm x 455 mm x 4 mm
• Bogenlänge 385 mm
• Material Glas
• Form gebogen
• hitzebeständig

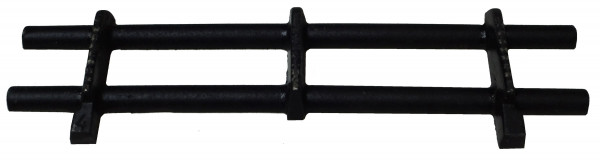

Original Stehrost für den Kaminofen Wamsler Atlas KF 101 Typ 10181, Typ 11181

• passend für 6 kW und 8 kW Geräte ab Baujahr 2001

Wamsler Atlas KF 101 Typ 10181, Typ 11181 Stehrost Eckdaten:

• Holzfang, Rostreling
• Maße (B/L) 95 mm x 361 mm
• Material Guss

Türdichtung für den Kaminofen Wamsler Atlas KF 101 Typ 10181, Typ 11181

• Für die Montage der Türdichtung wird ein Kleber benötigt!

Wamsler Atlas KF 101 Typ 10181, Typ 11181 Türdichtung Eckdaten:

• Dichtung, Holzofenschnur
• Kordeldichtung
• Länge 3,00 m
• Durchmesser 12 mm

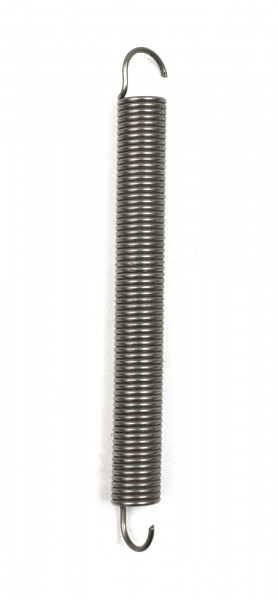

Original Türfeder für den Kaminofen Wamsler Atlas KF 101 Typ 10181, Typ 11181

Wamsler Atlas KF 101 Typ 10181, Typ 11181 Türfeder Eckdaten:

• Heiztürfeder, Zugfeder
• Maße (L) 100 mm
• Durchmesser 10 mm
• Material Metall

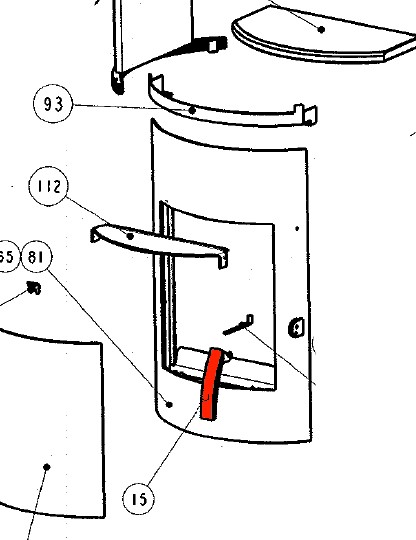

Original Türgriff für den Kaminofen Wamsler Atlas KF 101

Wamsler Atlas KF 101 Türgriff Eckdaten:

• Griff, Türklinke
• Vernickelt, Aluguss
• Position 15 in der Explosionszeichnung

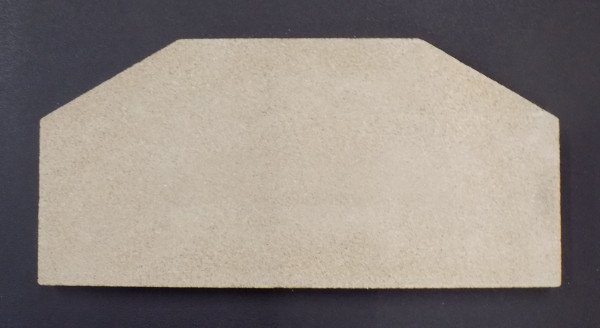

Original Zugumlenkung hinten für den Kaminofen Wamsler Atlas KF 101 Typ 10181, Typ 11181

• passend für 6 kW und 8 kW Geräte ab Baujahr 2001

Wamsler Atlas KF 101 Typ 10181, Typ 11181 Zugumlenkung hinten Eckdaten:

• Umlenkung, Flammenschild
• Vermiculitestein
• Maße (B/L/H) 213 mm x 448 mm x 30 mm
• Material Vermiculite
• Position 2 in der Explosionszeichnung

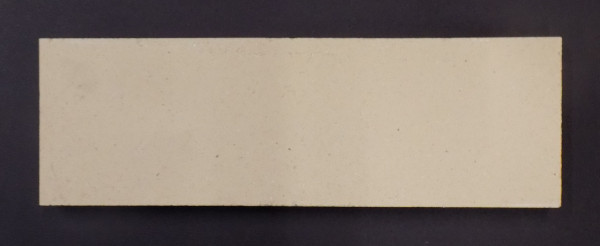

Original Zugumlenkung oben für den Kaminofen Wamsler Atlas KF 101 Typ 10181, Typ 11181

Wamsler Atlas KF 101 Typ 10181, Typ 11181 Zugumlenkung oben Eckdaten:

• Rauchgasumlenkung, Prallplatte
• Vermiculitestein
• Maße (B/L/H) 130 mm x 448 mm x 30 mm
• Material Vermiculite
• Position 1 in der Explosionszeichnung

Original Zugumlenkung unten für den Kaminofen Wamsler Atlas KF 101 Typ 10181, Typ 11181

• passend für 6 kW und 8 kW Geräte ab Baujahr 2001

Wamsler Atlas KF 101 Typ 10181, Typ 11181 Zugumlenkung unten Eckdaten:

• Prallplatte, Flammenschild
• Schamottstein
• Maße (B/L/H) 145 mm x 448 mm x 30 mm
• Material Schamotte
• Position 3 in der Explosionszeichnung
